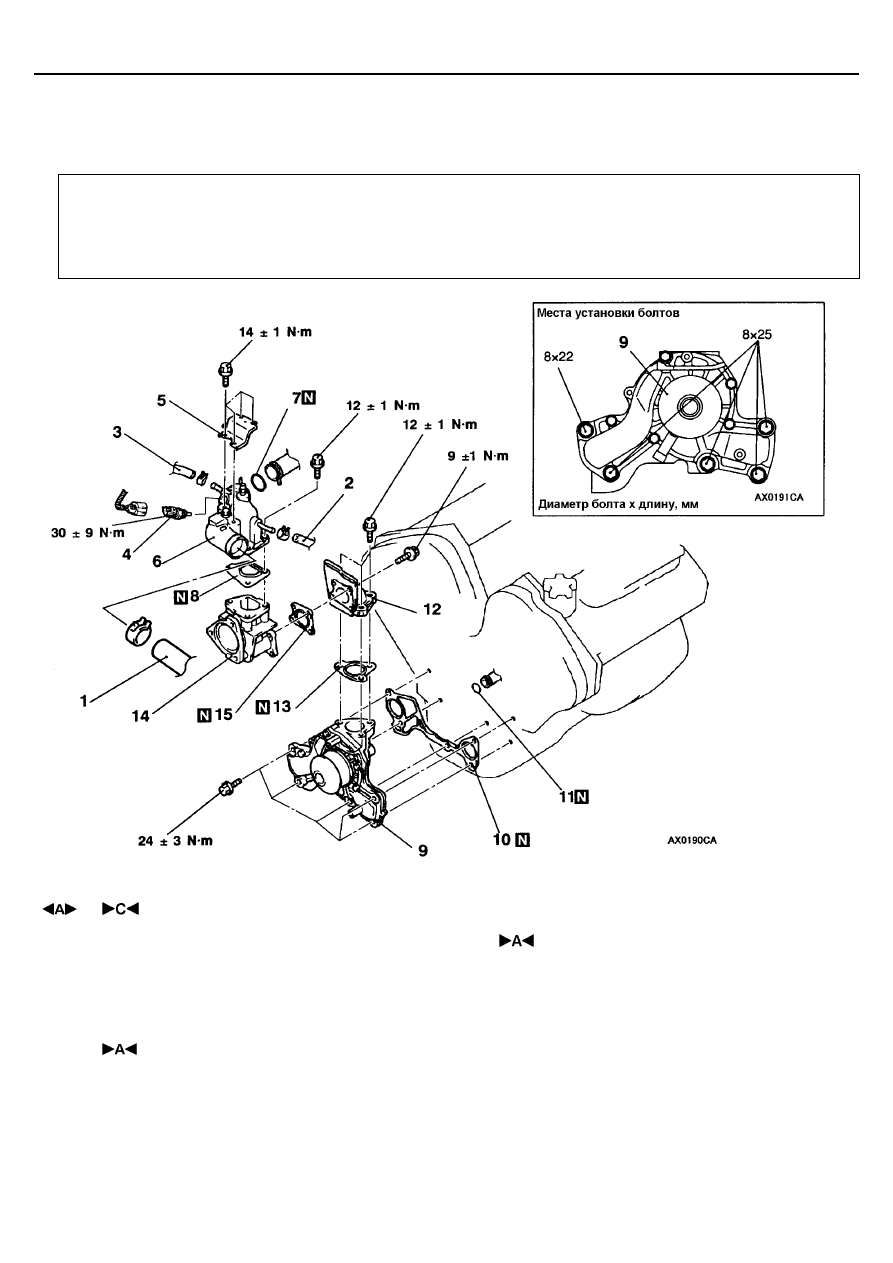

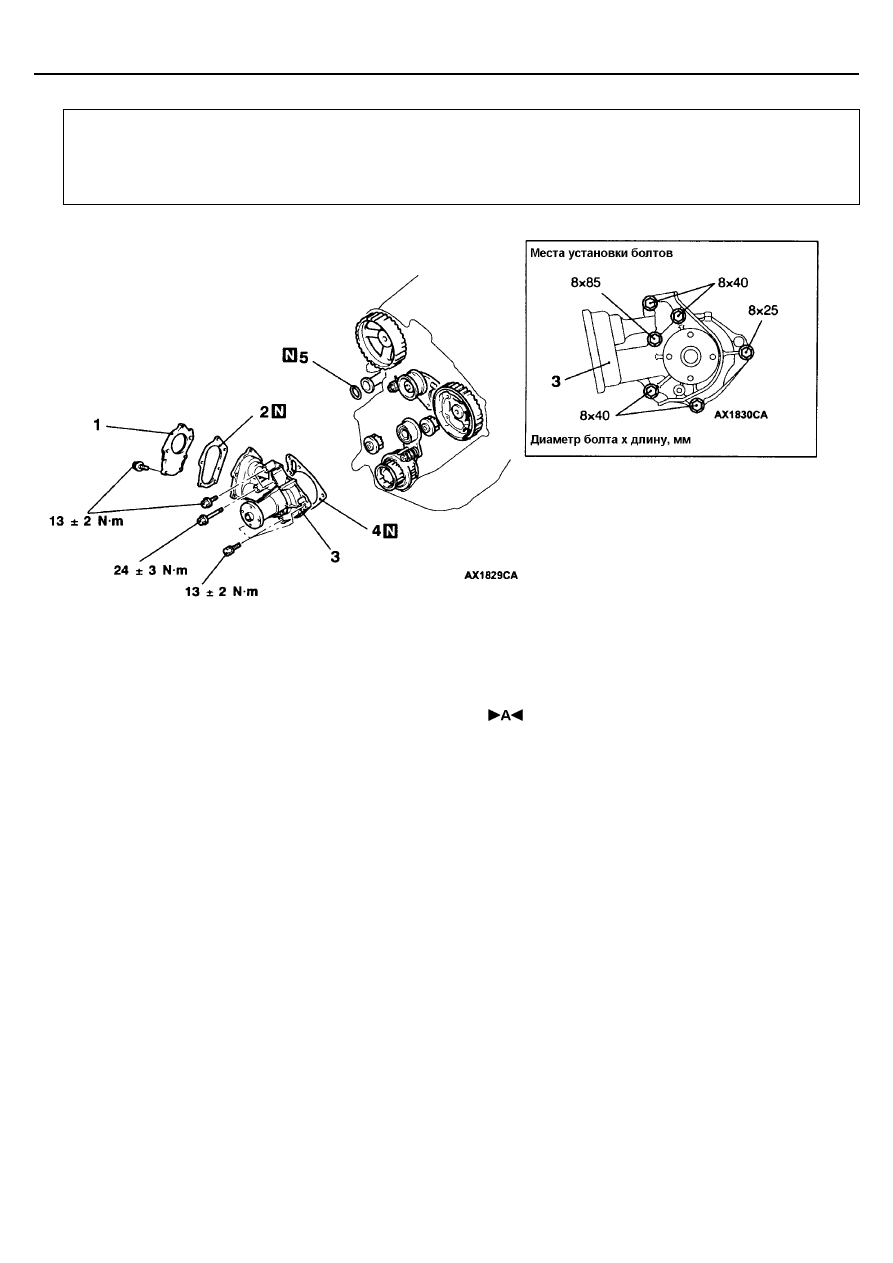

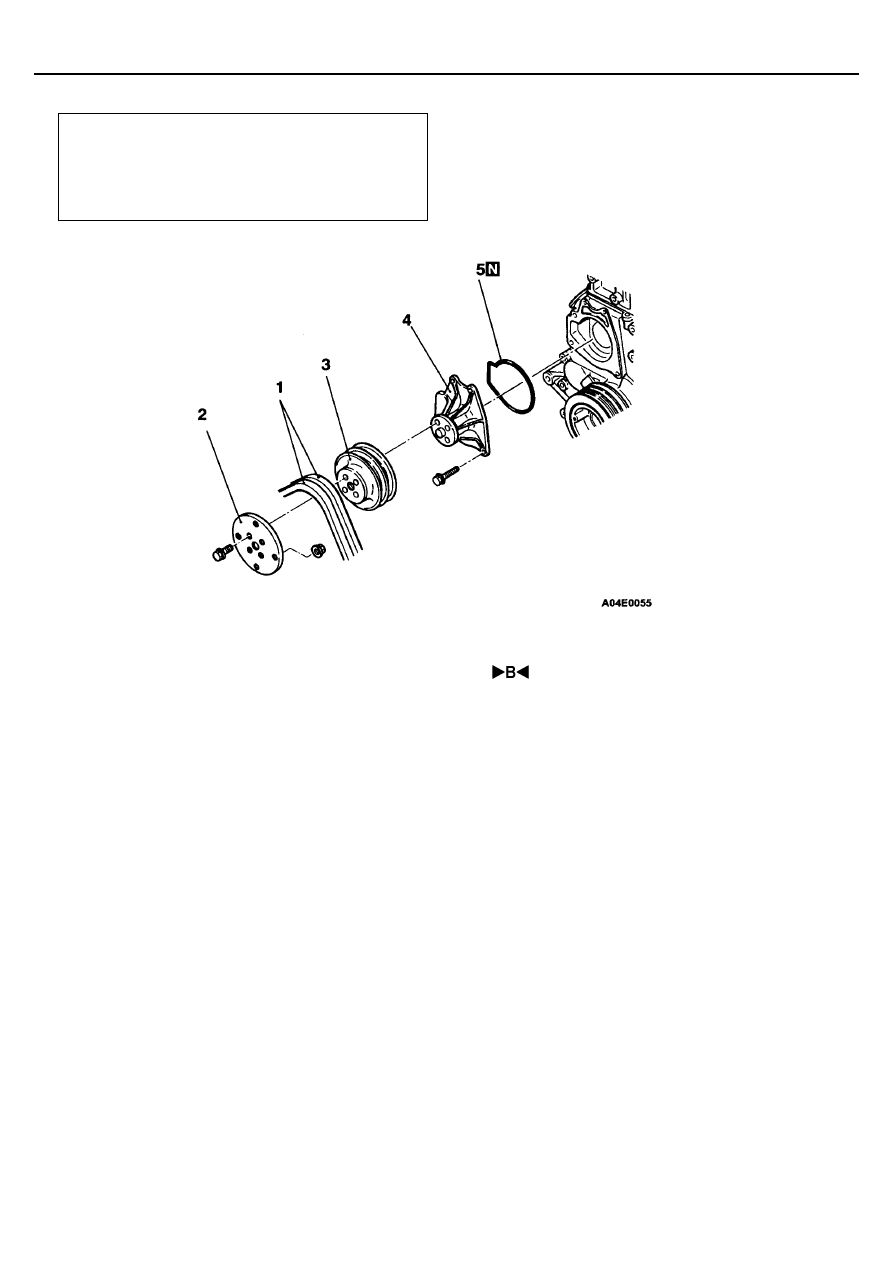

СИСТЕМА ОХЛАЖДЕНИЯ -

Насос охлаждающей жидкости

14-11

НОСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

СНЯТИЕ И УСТАНОВКА

<6G7>

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости
(см. стр. 14-3.)

•



Снятие и установка ремня привода ГРМ
(см. ГЛАВУ 11А.)

Снятие и установка звездочки распределительного
вала (см. ГЛАВУ 11А.)
Снятие и установка термостата (см. стр. 14-7.)

Последовательность снятия
1. Соединение верхнего шланга

радиатора

2. Шланг системы охлаждения
3. Шланг системы охлаждения
4. Датчик температуры охлаждающей

жидкости

5. Кронштейн водоотводящего патрубка

термостата

6. Водоотводящий патрубок термостата
7. Кольцевая прокладка
8. Прокладка водоотводящего патрубка

термостата

9. Насос охлаждающей жидкости
10. Прокладка насоса охлаждающей жидкости
11. Кольцевая прокладка
12. Патрубок насоса охлаждающей жидкости
13. Прокладка патрубка насоса охлаждающей

жидкости

14. Корпус термостата
15. Прокладка корпуса термостата

СИСТЕМА ОХЛАЖДЕНИЯ -

Насос охлаждающей жидкости

14-12

<4D5>

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости
(см. стр. 14-3.)

•



Снятие и установка ремня привода ГРМ
(см. ГЛАВУ 11А.)

•



Снятие и установка термостата (см. стр. 14-7.)

Последовательность снятия

•

   Шланг воздухозаборника

(см. ГЛАВУ 15 – Воздушный фильтр.)

•

   Насос гидроусилителя рулевого

управления (см. ГЛАВУ 37А.)

1. Пластина

2. Прокладка пластины
3. Насос охлаждающей жидкости в сборе
4. Прокладка насоса охлаждающей жидкости
5. Кольцевая прокладка

СИСТЕМА ОХЛАЖДЕНИЯ -

Насос охлаждающей жидкости

14-13

<4М4>

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости
(см. стр. 14-3.)

•



Снятие и установка вентилятора системы
охлаждения (см. стр. 14-7.)

Последовательность снятия
1. Приводной ремень
2. Прижимной фланец
3. Шкив вентилятора

4. Насос охлаждающей жидкости
5. Кольцевая прокладка

СИСТЕМА ОХЛАЖДЕНИЯ -

Насос охлаждающей жидкости

14-14

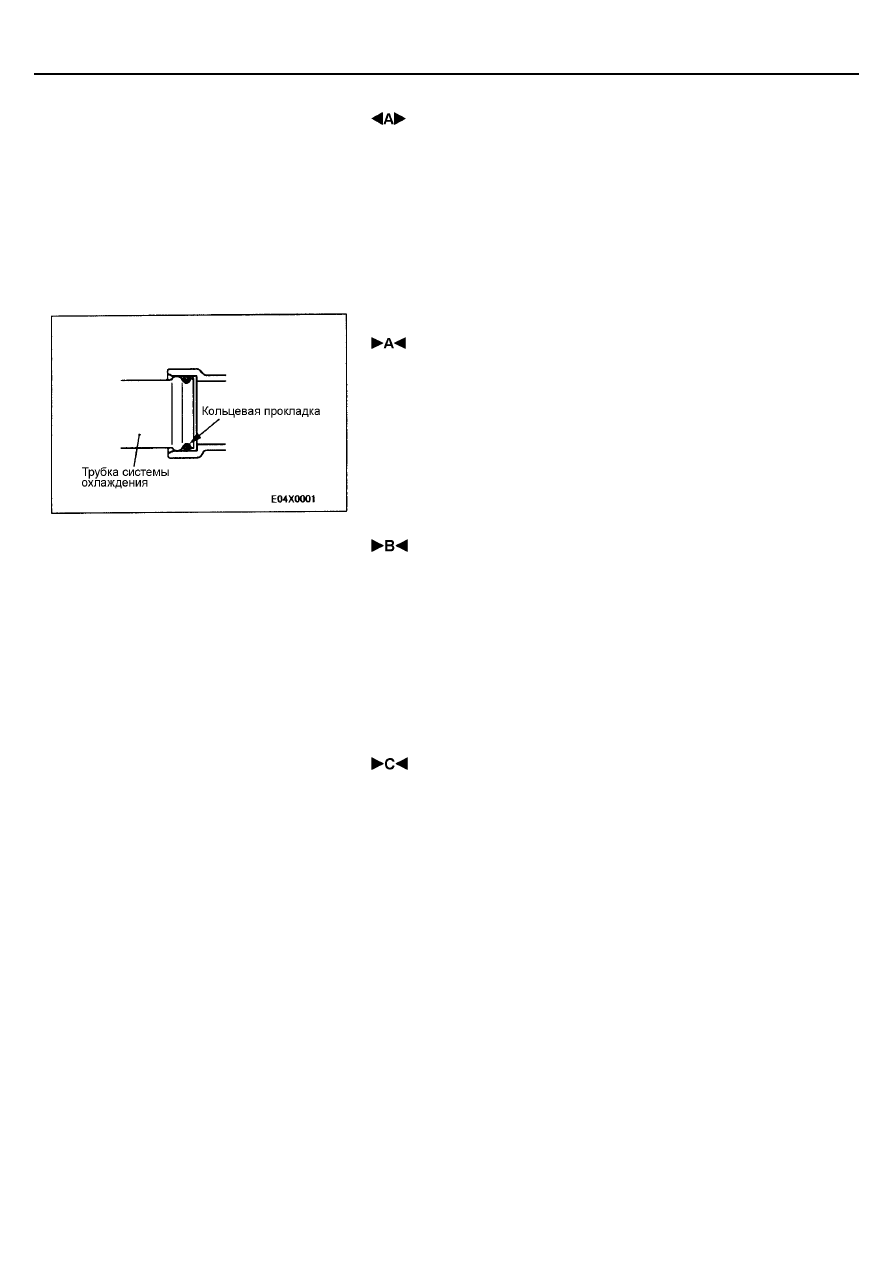

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ВЕРХНЕГО ШЛАНГА РАДИАТОРА

Перед отсоединением верхнего шланга радиатора нанесите установочные
метки на шланге и хомуте, после чего отсоедините шланг.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ <6G7, 4D5>

Смажьте место установки кольцевой прокладки и трубки системы
охлаждения водой, и установите кольцевую прокладку и трубку.
Внимание
1.

Недопустимо попадание моторного масла или другой смазки на
кольцевую прокладку.

2.

При установке трубки, убедитесь в отсутствии песка, грязи и т. п.
на ее внутренней поверхности.

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ <4М4>

Перед установкой кольцевой прокладки, смажьте место ее установки
водой.
Внимание
Недопустимо попадание моторного масла или другой смазки на
кольцевую прокладку.

 СОЕДИНЕНИЕ ВЕРХНЕГО ШЛАНГА РАДИАТОРА

1.

Одевайте каждый шланг на штуцер патрубка системы охлаждения до
упора.

2.

Перед подсоединением верхнего шланга радиатора необходимо
совместить нанесенные при разборке метки на шланге и хомуте.
