СИСТЕМА ТОПЛИВОПОДАЧИ -

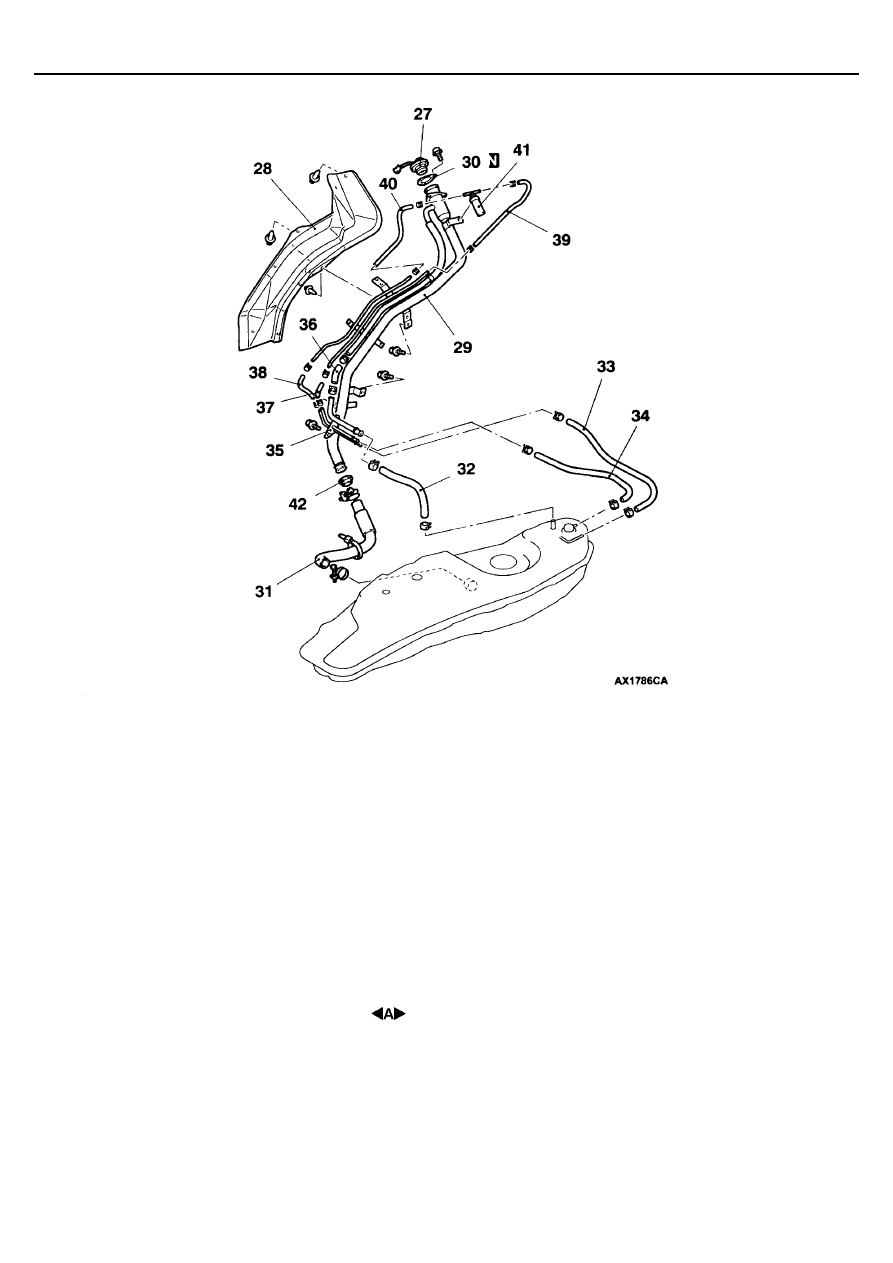

Топливный бак <4D5, 4M4>

13D-10

27. Крышка заливной горловины топливного бака
28. Защита шланга заливной горловины

топливного бака

29. Заливная горловина топливного бака
30. Прокладка заливной горловины топливного

бака

31. Шланг топливозаливной горловины
32. Шланг вентиляции заливной горловины

топливного бака

33. Шланг системы улавливания паров топлива (В)
34. Шланг системы улавливания паров топлива (А)
35. Трубка системы вентиляции

36. Шланг вентиляции заливной горловины

топливного бака

37. Шланг системы улавливания паров топлива
38. Шланг системы улавливания паров топлива
39. Шланг системы улавливания паров топлива (В)
40. Шланг системы улавливания паров топлива (А)
41. Обратный клапан заливной горловины

топливного бака

42. Клапан отсечки

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ШЛАНГА ВЕНТИЛЯЦИИ

ТОПЛИВНОГО БАКА / РАЗЪЕМОВ ТОПЛИВНОГО БАКА

Опустите топливный бак так, чтобы иметь возможность отсоединить шланг
вентиляции топливного бака и разъемы жгутов проводов топливного бака.

СИСТЕМА ТОПЛИВОПОДАЧИ -

Топливный бак <4D5, 4M4>

13D-11

ПРОВЕРКА

ЗАМЕНА ДАТЧИКА УРОВНЯ ТОПЛИВА

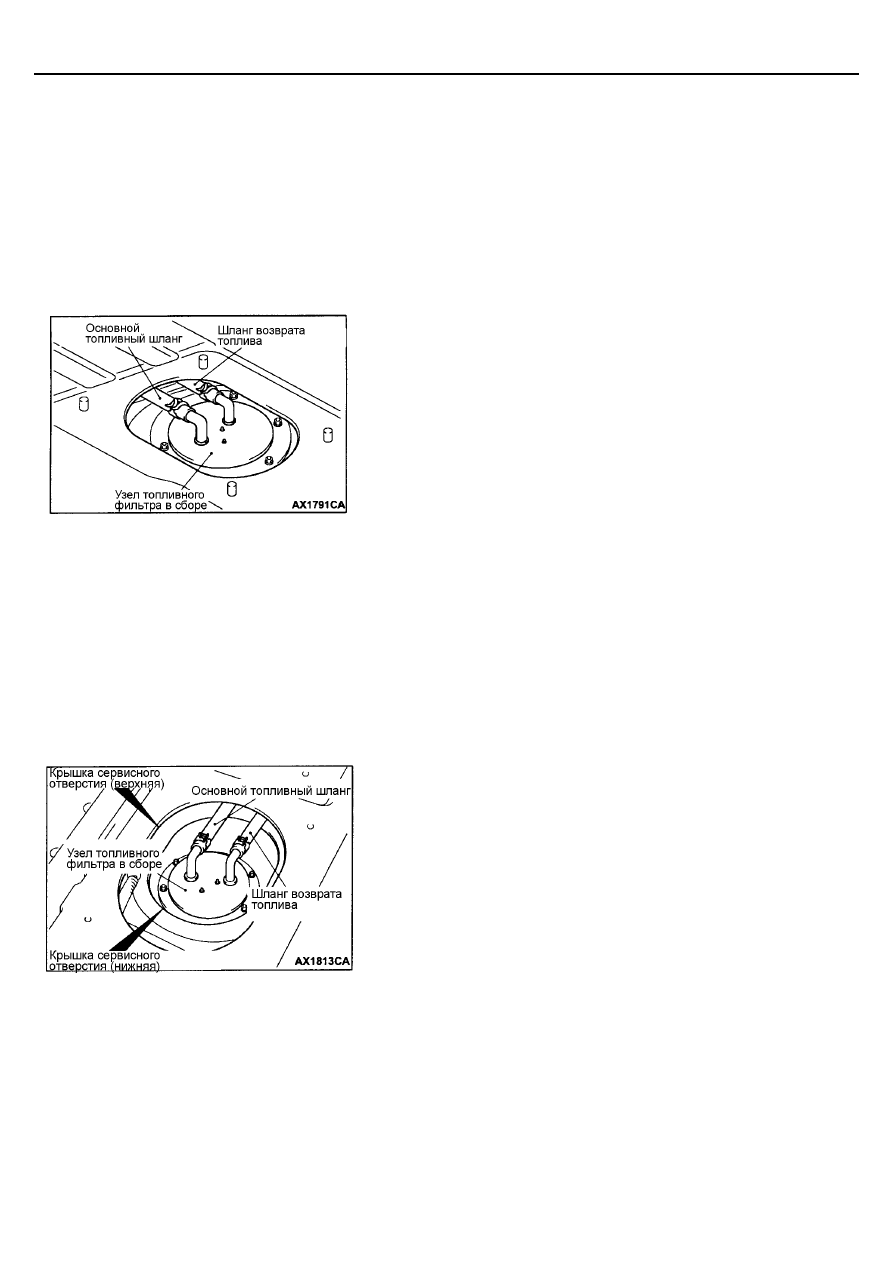

<КОРОТКОБАЗНАЯ МОДЕЛЬ АВТОМОБИЛЯ>

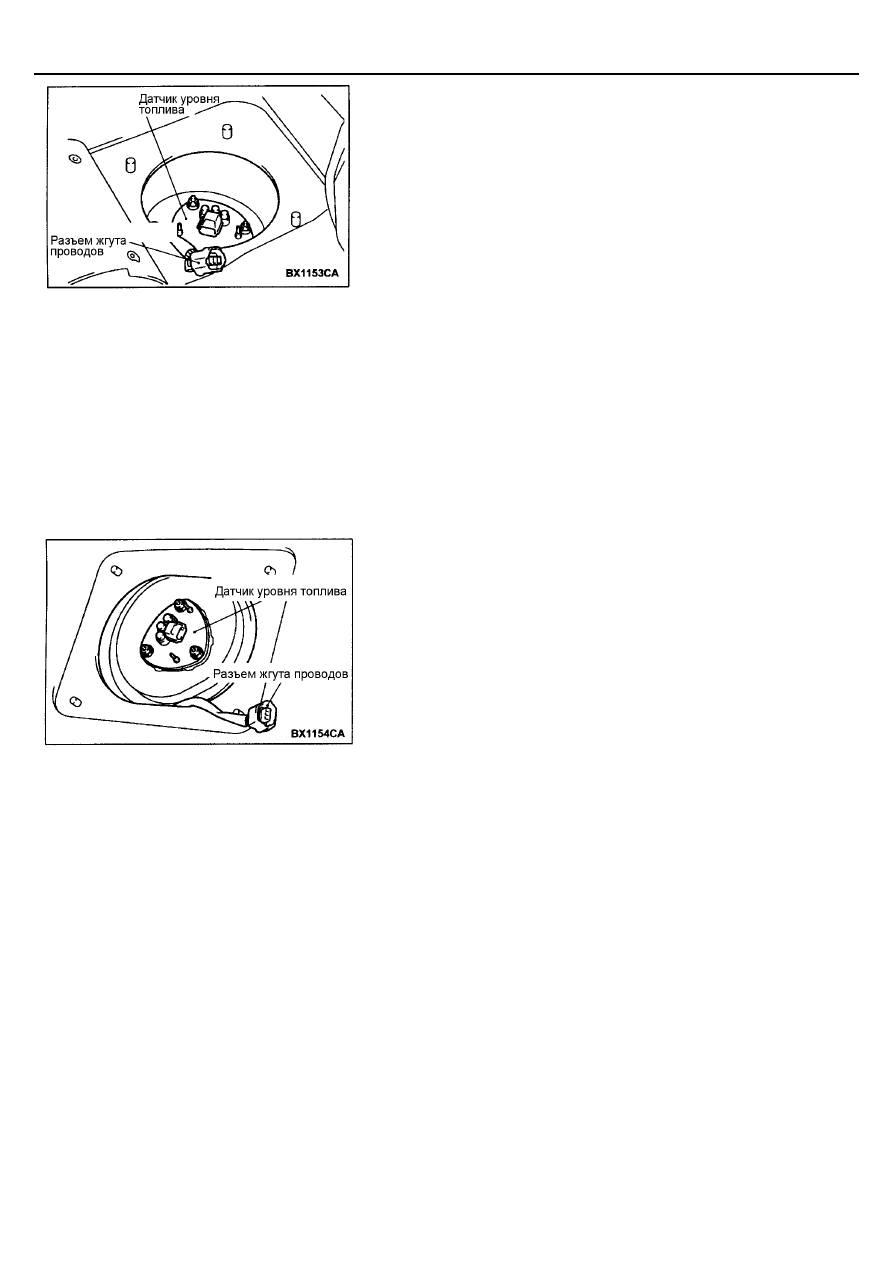

1.

Сдвиньте вперед сидение водителя и поверните защелку крышки
сервисного отверстия на напольном коврике.

2.

Снимите крышку сервисного отверстия и уплотнение.

3.

Отсоедините разъем жгута проводов.

4.

Отверните гайки крепления и снимите датчик уровня топлива.

5.

Установите датчик уровня топлива и затяните гайки крепления
номинальным моментом.

Номинальный момент: 2,5

±±±±

 0,4 Н

⋅⋅⋅⋅

м

6.

Подсоедините разъем жгута проводов.

7.

Поставьте на место крышку сервисного отверстия и уплотнение.

8.

Закройте крышку сервисного отверстия ковриком пола и верните на
место сидение водителя.

<ДЛИННОБАЗНАЯ МОДЕЛЬ АВТОМОБИЛЯ>

1.

Откиньте сидение второго ряда.

2.

Снимите верхнюю крышку сервисного отверстия и уплотнение,
расположенные под сиденьем второго ряда.

3.

Снимите сидение второго ряда, заднюю защитную накладку, анкерные
болты для наружного ремня безопасности второго ряда сидений и
монтажные винты нижней облицовки. Поднимите напольный коврик.
(См. ГЛАВУ 52А).

4.

Снимите крышку сервисного отверстия и уплотнение, расположенные
между рядами передних и задних сидений.

5.

Отсоедините разъем жгута проводов.

6.

Отверните гайки крепления и снимите датчик уровня топлива.

7.

Установите датчик уровня топлива и затяните гайки крепления
номинальным моментом.

Номинальный момент: 2,5

±±±±

 0,4 Н

⋅⋅⋅⋅

м

8.

Подсоедините разъем жгута проводов.

9.

Установите на место крышку сервисного отверстия и уплотнение,
расположенное между рядами передних и задних сидений.

10. Уложите на место напольный коврик; установите сидение второго

ряда, заднюю защитную накладку, анкерные болты наружного ремня
безопасности второго ряда сидений и винты крепления нижней
облицовки (см. ГЛАВУ 52А).

11. Установите верхнюю крышку сервисного отверстия и уплотнение,

расположенное под сидением второго ряда.

12. Установите на место сидение второго ряда.

СИСТЕМА ТОПЛИВОПОДАЧИ -

Топливный бак<4D5, 4M4>

13D-12

ПРОВЕРКА ДАТЧИКА УРОВНЯ ТОПЛИВА

См. ГЛАВУ 54 – Комбинация приборов.

ЗАМЕНА УЗЛА ТОПЛИВНОГО ФИЛЬТРА В СБОРЕ
<КОРОТКОБАЗНАЯ МОДЕЛЬ АВТОМОБИЛЯ>

1.

Снимите переднюю защитную накладку и анкерный болт крепления
наружной части ремня безопасности заднего сидения, затем
приподнимите коврик (см. ГЛАВУ 52А).

2.

Снимите крышку сервисного отверстия и уплотнение.

3.

Отсоедините шланг возврата топлива и основной топливный шланг.

4.

Отверните гайки крепления и снимите узел топливного фильтра в
сборе.

5.

Установите на место узел топливного фильтра в сборе и затяните
гайки крепления номинальным моментом.

Номинальный момент: 2,5

±±±±

 0,4 Н

⋅⋅⋅⋅

м

6.

Подсоедините шланг возврата топлива и основной топливный шланг.

7.

Установите на место крышку сервисного отверстия и уплотнение.

8.

Уложите на место напольный коврик и установите переднюю
защитную накладку и анкерный болт крепления наружного ремня
безопасности заднего сидения (см. ГЛАВУ 52А).

<ДЛИННОБАЗНАЯ МОДЕЛЬ АВТОМОБИЛЯ>

1.

Откиньте сидение второго ряда.

2.

Снимите верхнюю крышку сервисного отверстия и уплотнение.

3.

Снимите нижнюю крышку сервисного отверстия и уплотнение.

4.

Отсоедините шланг возврата топлива и основной топливный шланг.

5.

Отверните гайки крепления и снимите узел топливного фильтра в
сборе.

6.

Установите на место узел топливного фильтра в сборе и затяните
гайки крепления номинальным моментом.

Номинальный момент: 2,5

±±±±

 0,4 Н

⋅⋅⋅⋅

м

7.

Подсоедините шланг возврата топлива и основной топливный шланг.

8.

Установите на место нижнюю крышку сервисного отверстия и
уплотнение.

9.

Установите на место верхнюю крышку сервисного отверстия и
уплотнение.

10. Установите на место сидение второго ряда.

СИСТЕМА ТОПЛИВОПОДАЧИ -

Топливный фильтр

13D-13

ТОПЛИВНЫЙ ФИЛЬТР

СНЯТИЕ И УСТАНОВКА

Предварительные операции:

•



Снятие крышки двигателя
(см. ГЛАВУ 11В – Распределительный вал)

•



Снятие аккумуляторной батареи и поддона
аккумуляторной батареи

Заключительные операции:

•



Удаление воздуха из топливной системы (см. ГЛАВУ
13В – Технические операции на автомобиле)

•



Установка аккумуляторной батареи и поддона
аккумуляторной батареи

•



Установка крышки двигателя (см. ГЛАВУ 11В –
Распределительный вал)

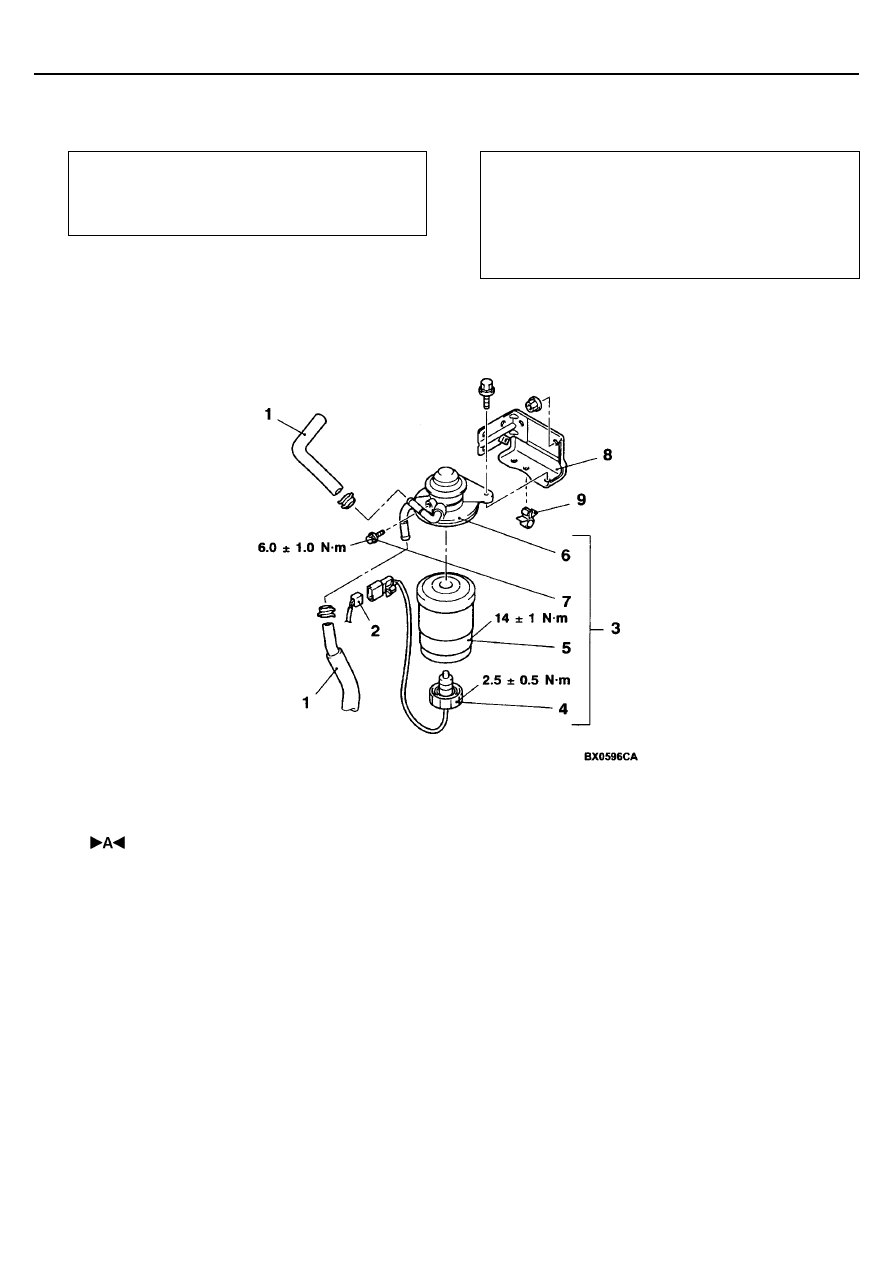

<4D5>

Последовательность снятия:
1. Топливный шланг
2. Разъем соединения датчика наличия

воды в топливном фильтре

3. Топливный фильтр в сборе
4. Датчик наличия воды в топливном
фильтре

5. Картридж топливного фильтра
6. Насос ручной прокачки топлива
7. Пробка прокачки топливного фильтра
8. Кронштейн топливного фильтра
9. Зажим
