ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-57

• Выкрашивание зубьев задающего диска

• Налипание инородных материалов на

задающий диск

• Неисправность ECU ASC

• Изменилось количество полюсов (северных

и южных) магнитного задающего диска

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтируйте линии шины CAN
(см. ГРУППА 54C

− Устранение

неисправностей

Стр.54C-18

). После

выполнения перейдите к шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Установлен ли код диагностики № C1042?

ДА :

Переход к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Проверка расшатанности подшипника
колеса
ПРИМЕЧАНИЕ: Расшатанный подшипник колеса
может привести к увеличению расстояния
между датчиком скорости колеса и задающим
диском. Проверить расшатанность подшипника
<ПП> колеса (См. ГРУППА 26

−

 Обслуживание на

машине

Стр.26-5

.)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Заменить подшипник колеса.

ШАГ 4. Проверка задающего диска

Проверить наличие налипания посторонних
материалов на задающий диск и его
деформации.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ (налипание посторонних материалов) :

Снять посторонние материалы
и очистить задающий диск, стараясь не
повредить магнит и не нарушить его
магнитные свойства. Если задающий
диск деформирован, необходимо
заменить подшипник колеса.

НЕТ (Деформация) :

Заменить подшипник

колеса.

ШАГ 5. Проверьте факт сброса кода
неисправности.
Развить на транспортном средстве скорость не
менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не будет
превышена скорость в 20 км/ч.

Q: Установлен ли код диагностики № C1042?

ДА :

После замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика рулевого колеса,
датчика ускорения и угловой скорости
и датчика давления тормозной жидкости,
чтобы повторно установить нулевую
точку для ASC-ECU (см.

Стр.35C-173

,

Стр.35C-173

 и

Стр.35C-174

).

НЕТ :

Периодическая неисправность
(см. ГРУППА 00

− Что делать

с периодическими неисправностями

Стр.00-15

).

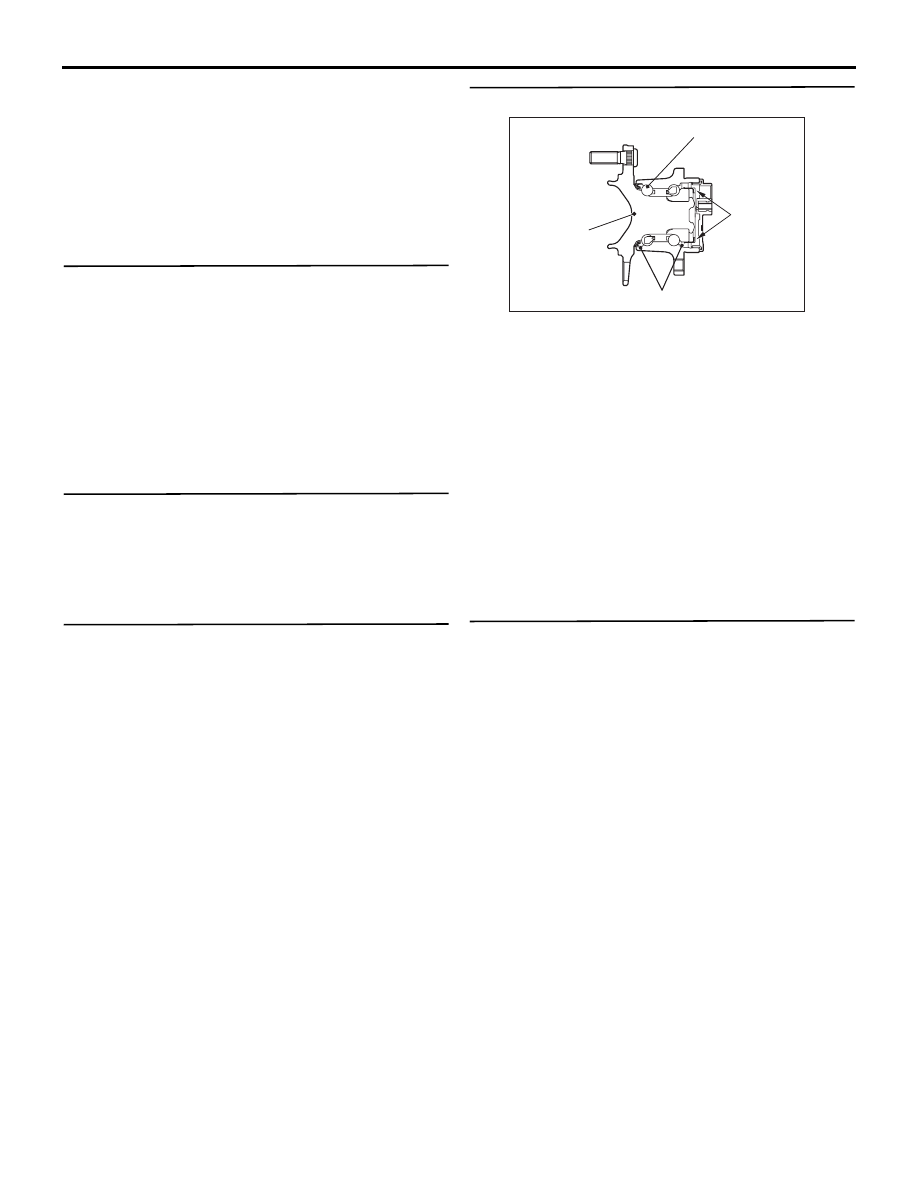

Подшипник

колеса

AC

Магнитный

энкодер

Сальник

AC504925

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-58

Код № C1043: Отклонения в периодическом сигнале датчика скорости ЗЛ колеса

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Перед заменой ECU убедиться в том, что

линии шины CAN в норме.

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые
определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.

• Эти импульсные сигналы, создаваемые

датчиками скорости колеса, поступают
в ASC-ECU. ASC-ECU по частоте импульсного
сигнала определяет скорость вращения
колеса.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Во время движения транспортного средства
ASC-ECU отслеживает сигналы от каждого
датчика скорости колеса. Если в сигналах от этих
датчиков выявлены какие-либо периодические
спады, ASC-ECU выдает соответствующий код
диагностики.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность подшипника колеса

• Деформация задающего диска

• Выкрашивание зубьев задающего диска

• Налипание инородных материалов на

задающий диск

• Неисправность ECU ASC

• Изменилось количество полюсов (северных

и южных) магнитного задающего диска

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтируйте линии шины CAN
(см. ГРУППА 54C

− Устранение

неисправностей

Стр.54C-18

). После

выполнения перейдите к шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Установлен ли код диагностики № C1043?

ДА :

Переход к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Проверка расшатанности подшипника
колеса
ПРИМЕЧАНИЕ: Расшатанный подшипник колеса
может привести к увеличению расстояния
между датчиком скорости колеса и задающим
диском. Проверить расшатанность подшипника
<ЗЛ> колеса (См. ГРУППА 27

−

 Обслуживание на

машине

Стр.27-2

.)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Заменить узел ступицы заднего колеса.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-59

ШАГ 4. Проверка задающего диска

Проверить наличие налипания посторонних
материалов на задающий диск и его
деформации.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ (наличие посторонних материалов) :

Снять

посторонние материалы и очистить
задающий диск, стараясь не повредить
магнит и не нарушить его магнитные
свойства. Если задающий диск
деформирован, необходимо заменить
заднюю ступицу в сборе.

НЕТ (Деформация) :

Заменить узел ступицы

заднего колеса.

ШАГ 5. Проверьте факт сброса кода
неисправности.
Развить на транспортном средстве скорость не
менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не будет
превышена скорость в 20 км/ч.

Q: Установлен ли код диагностики № C1043?

ДА :

После замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика поворота рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости, чтобы повторно установить
нулевую точку для ASC-ECU
(см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как устранять

перемежающиеся неисправности

Стр.00-15

).

Код № C1044 Отклонения в периодическом сигнале датчика скорости ЗП колеса

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Перед заменой ECU убедиться в том, что

линии шины CAN в норме.

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые

определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.

• Эти импульсные сигналы, создаваемые

датчиками скорости колеса, поступают
в ASC-ECU. ASC-ECU по частоте импульсного
сигнала определяет скорость вращения
колеса.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Во время движения транспортного средства
ASC-ECU отслеживает сигналы от каждого
датчика скорости колеса. Если в сигналах от этих
датчиков выявлены какие-либо периодические
спады, ASC-ECU выдает соответствующий код
диагностики.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность подшипника колеса

• Деформация задающего диска

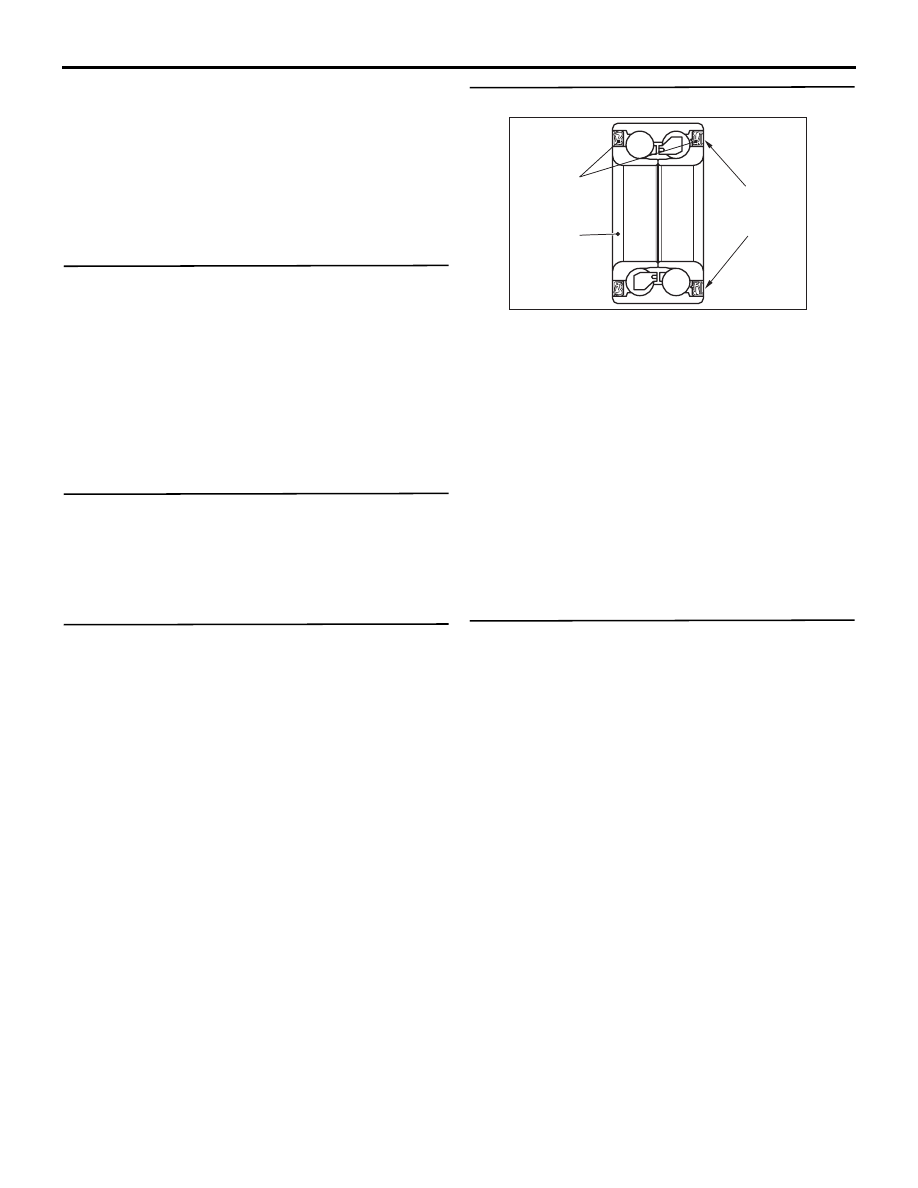

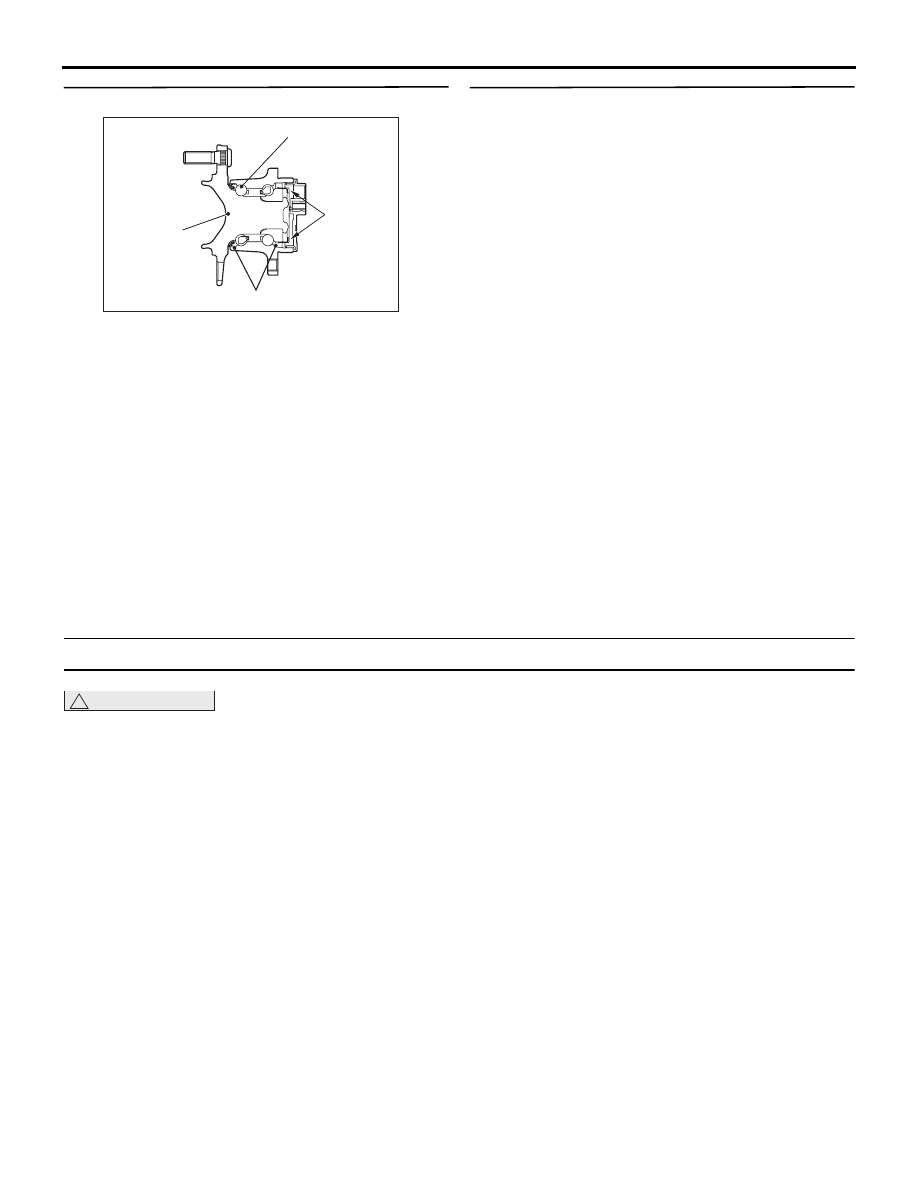

AB

Магнитный

энкодер

Шарикоподшипник

Сальник

Задняя ступица

AC700162

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-60

• Выкрашивание зубьев задающего диска

• Налипание инородных материалов на

задающий диск

• Неисправность ECU ASC

• Изменилось количество полюсов (северных

и южных) магнитного задающего диска

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтируйте линии шины CAN
(см. ГРУППА 54C

− Устранение

неисправностей

Стр.54C-18

). После

выполнения перейдите к шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Установлен ли код диагностики № C1044?

ДА :

Переход к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Проверка расшатанности подшипника
колеса
ПРИМЕЧАНИЕ: Расшатанный подшипник колеса
может привести к увеличению расстояния
между датчиком скорости колеса и задающим
диском. Проверить расшатанность подшипника
<ЗП> колеса (См. ГРУППА 27

−

 Обслуживание на

машине

Стр.27-2

.)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Заменить узел ступицы заднего колеса.

ШАГ 4. Проверка задающего диска

Проверить наличие налипания посторонних
материалов на задающий диск и его
деформации.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ (наличие посторонних материалов) :

Снять

посторонние материалы и очистить
задающий диск, стараясь не повредить
магнит и не нарушить его магнитные
свойства. Если задающий диск
деформирован, необходимо заменить
заднюю ступицу в сборе.

НЕТ (Деформация) :

Заменить узел ступицы

заднего колеса.

ШАГ 5. Проверьте факт сброса кода
неисправности.
Развить на транспортном средстве скорость не
менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не будет
превышена скорость в 20 км/ч.

Q: Установлен ли код диагностики № C1044?

ДА :

После замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика поворота рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости, чтобы повторно установить
нулевую точку для ASC-ECU
(см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

НЕТ :

Периодическая неисправность
(см. ГРУППА 00

− Что делать

с периодическими неисправностями

Стр.00-15

).

AB

Магнитный

энкодер

Шарикоподшипник

Сальник

Задняя ступица

AC700162
