Mitsubishi Lancer X. Руководство - часть 317

СИСТЕМА АВТОМАТИЧЕСКОГО КРУИЗ-КОНТРОЛЯ

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И ВЫБРОСАМИ

17-29

Пункт
№

Пункт проверки

Условие проверки

Нормальное
состояние

Сигнал скорости
автомобиля

Провести дорожную проверку автомобиля. Спидометр

и M.U.T.-III
показывают одно
и то же значение.

Датчик положения педали
акселератора (главный)

Ключ зажигания:
ВКЛ

Педаль
акселератора:
Отпущена

900

− 1 100 мВ

Педаль
акселератора:
Нажата

Увеличивается
в ответ на нажатие
педали
акселератора.

Педаль
акселератора:
Полностью нажата

4000 мВ или более

Датчик положения
дроссельной заслонки
(главн.)*

• Отсоединить

впускной шланг
воздухоочистител
я от корпуса
дроссельной
заслонки.

• Отсоединить

разъем датчика
положения
дроссельной
заслонки, а затем
соединить
выводы №3, №4,
№ 5 и №6,
используя
специальную
измерительную
проводку
(MB992143).

• Ключ зажигания:

ВКЛ

Полностью закройте
дроссельный клапан
пальцем.

300

− 700 мВ

Полностью откройте
дроссельный клапан
пальцем.

4 000 мВ или более

Без нагрузки

500

− 700 мВ

Рычаг переключения передач: «N» «D»

Напряжение
растёт.

Код отмены

Ключ зажигания: «ВКЛ»

Код отмены,
который был
установлен, когда
система
круиз-контроля
была отменена
последний раз,
установлен снова.

Выключатель стоп-сигнала
(для цепи стоп-сигнала)

Педаль тормоза: Нажата

ВКЛ

Педаль тормоза: Отпущена

ВЫКЛ

СИСТЕМА АВТОМАТИЧЕСКОГО КРУИЗ-КОНТРОЛЯ

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И ВЫБРОСАМИ

17-30

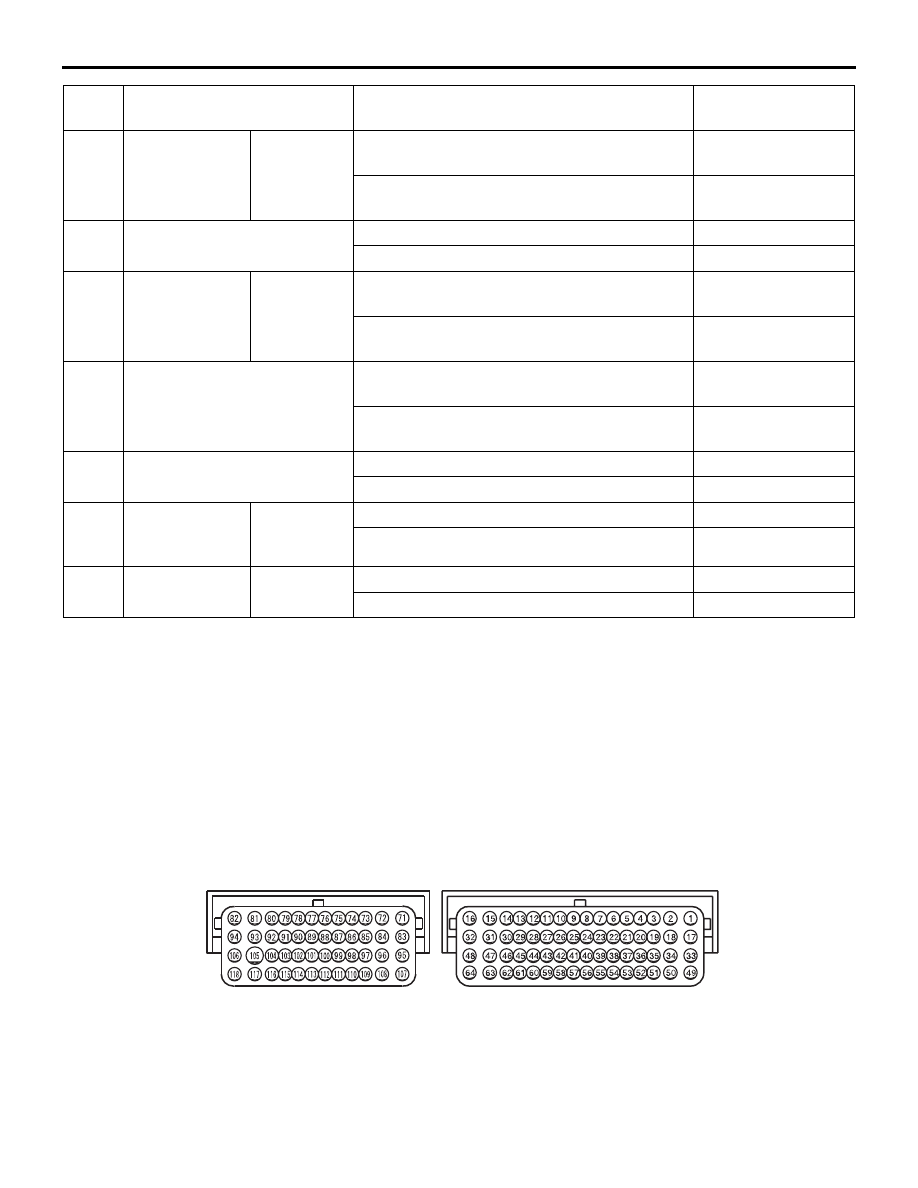

ПРОВЕРКА НА РАЗЪЕМЕ БЛОКА
УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

M1172002700643

1. Отсоединить все разъемы блока управления

двигателем и присоединить между ними
комплект измерительных кабелей
специального инструмента для проверки
силовых блоков (MB992110).

2. Измерить напряжение между выводами

разъема специального инструмента
(MB992110) и выводами земли №81 или №93.

64-контактный разъем

(разъем B-08 ECU двигателя)

48-контактный разъем

(разъем B-09 ECU двигателя)

Специальный инструмент - разъем "Проверка жгута проводов ECU силовой установки (MB992110)

AC601589

Выключатель
круиз-контроля

ОТМЕНА

Выключатель «CANCEL» (ОТМЕНА):
Нажат

ВКЛ

Выключатель «CANCEL» (ОТМЕНА):
Отжат

ВЫКЛ

Работа круиз-контроля

Круиз-контроль: активен

ВКЛ

Круиз-контроль: неактивен

ВЫКЛ

Переключатель
автокруиза

ВКЛ/ВЫКЛ

Выключатель «ON/OFF» (ВКЛ/ВЫКЛ):
Нажат

ВКЛ

Выключатель «ON/OFF» (ВКЛ/ВЫКЛ):
Отжат

ВЫКЛ

Выключатель ингибитора

Рычаг переключения передач: положение
«N», «R» или «P»

ВКЛ

Рычаг переключения передач: Другое
положение, кроме «N», «R» или «P»

ВЫКЛ

Переключатель тормоза
(для цепи круиз-контроля)

Педаль тормоза: Нажата

ВКЛ

Педаль тормоза: Отпущена

ВЫКЛ

Выключатель
круиз-контроля

УСКОРЕНИ
Е/ВОЗОБН
ОВЛЕНИЕ

Выключатель «ACC/RES»: Нажат

ВКЛ

Выключатель «ACC/RES»: Отжат

ВЫКЛ

Выключатель
круиз-контроля

COAST/
SET

Выключатель «COAST/SET»: Нажат

ВКЛ

Выключатель «COAST/SET»: Отжат

ВЫКЛ

Пункт
№

Пункт проверки

Условие проверки

Нормальное
состояние

СИСТЕМА АВТОМАТИЧЕСКОГО КРУИЗ-КОНТРОЛЯ

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И ВЫБРОСАМИ

17-31

Вывод
№

Пункт проверки

Условие проверки

Нормальное
состояние

Датчик положения
дроссельной заслонки
(главн.)

• Отсоединить впускной

шланг
воздухоочистителя от
корпуса дроссельной
заслонки.

• Отсоединить разъем

датчика положения
дроссельной заслонки, а
затем соединить выводы
№3, №4, № 5 и №6,
используя специальную
измерительную проводку
(MB992143).

• Ключ зажигания: «ВКЛ»

Полностью
закройте
дроссельный
клапан
пальцем.

0,3

− 0,7 В

Полностью
откройте
дроссельный
клапан
пальцем.

4,0 В или более

Датчик положения
дроссельной заслонки
(вспомогат.)

• Отсоединить впускной

шланг
воздухоочистителя от
корпуса дроссельной
заслонки.

• Отсоединить разъем

• Ключ зажигания: «ВКЛ»

Полностью
закройте
дроссельный
клапан
пальцем.

4,0 В или более

Полностью
откройте
дроссельный
клапан
пальцем.

1 В или меньше

Напряжение питания,
поданное на датчик
положения
дроссельной заслонки

Ключ зажигания: «ВКЛ»

4,9

− 5,1 В

Электродвигатель
привода дроссельной
заслонки (+)

• Ключ зажигания: «ВКЛ»

• Педаль акселератора: от полностью

нажатой до полностью отпущенной

Несколько меньше
(приблизительно на
2 В) от напряжения
аккумулятора.

Электродвигатель
привода дроссельной
заслонки (

−)

• Ключ зажигания: «ВКЛ»

• Педаль акселератора: от полностью

отпущенной до полностью нажатой

Несколько меньше
(приблизительно на
2 В) от напряжения
аккумулятора.

Датчик положения
педали акселератора
(главный)

Ключ
зажи-

гания:
«ВКЛ»

Отпустить педаль акселератора

0,9

− 1,1 В

Нажать педаль акселератора.

4,0 В или более

Напряжение питания,
поданное к датчику
положения педали
акселератора (главн.)

Ключ зажигания: «ВКЛ»

4,9

− 5,1 В

СИСТЕМА АВТОМАТИЧЕСКОГО КРУИЗ-КОНТРОЛЯ

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ И ВЫБРОСАМИ

17-32

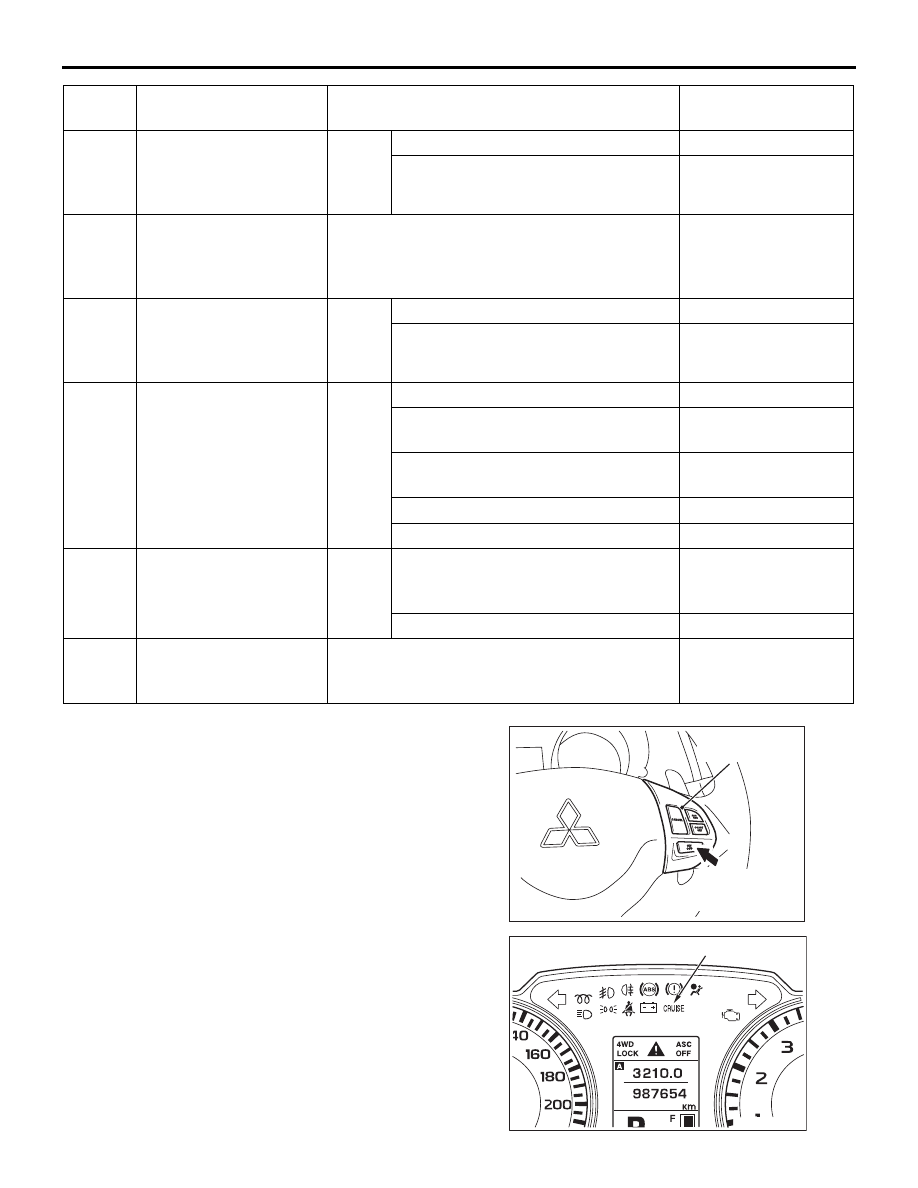

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ
КРУИЗ-КОНТРОЛЯ

M1172001200407

ПРОВЕРКА ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ
КРУИЗ-КОНТРОЛЯ

1. Повернуть ключ зажигания в положение

«ВКЛ».

Выключатель

«ON/OFF»

(ВКЛ/ВЫКЛ): ВКЛ

Выключатель

круиз-контроля

AC611100

Индикатор круиз-контроля

AC607886

Датчик положения
педали акселератора
(вспомогательный)

Ключ
зажи-

гания:
«ВКЛ»

Отпустить педаль акселератора.

0,4

− 0,6 В

Нажать педаль акселератора.

2,0 В или более

Напряжение питания,
поданное к датчику
положения педали
акселератора (вспом.)

Ключ зажигания: «ВКЛ»

4,9

− 5,1 В

Переключатель
сцепления <M/T>

Ключ
зажи-

гания:
«ВКЛ»

Отпустить педаль сцепления.

10 В или более

Нажать педаль сцепления.

1 В или меньше

107

Электропитание
выключателя
круиз-контроля

Ключ
зажи-

гания:
«ВКЛ»

Все выключатели: ВЫКЛ

4,7

− 5,0 В

Выключатель «ON/OFF»
(ВКЛ/ВЫКЛ): ВКЛ

− 0,5 В

Выключатель «CANCEL»
(ОТМЕНА): ВКЛ

1,0

− 1,8 В

Выключатель «COAST/SET»: ВКЛ

2,3

− 3,0 В

Выключатель «ACC/RES»: ВКЛ

3,5

− 4,2 В

108

Переключатель
стоп-сигнала
(переключатель
тормоза)

Ключ
зажи-

гания:
«ВКЛ»

Нажать педаль тормоза.

Положительное
напряжение
аккумулятора

Отпустить педаль тормоза.

1 В или менее

109

Система датчика
скорости автомобиля
<M/T>

• Ключ зажигания: ВКЛ

• Медленно проехать вперед

− 1 ⇔ 4 − 5 В

(изменяется
многократно)

Вывод
№

Пункт проверки

Условие проверки

Нормальное
состояние
