Mitsubishi Lancer X. Руководство - часть 270

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-17

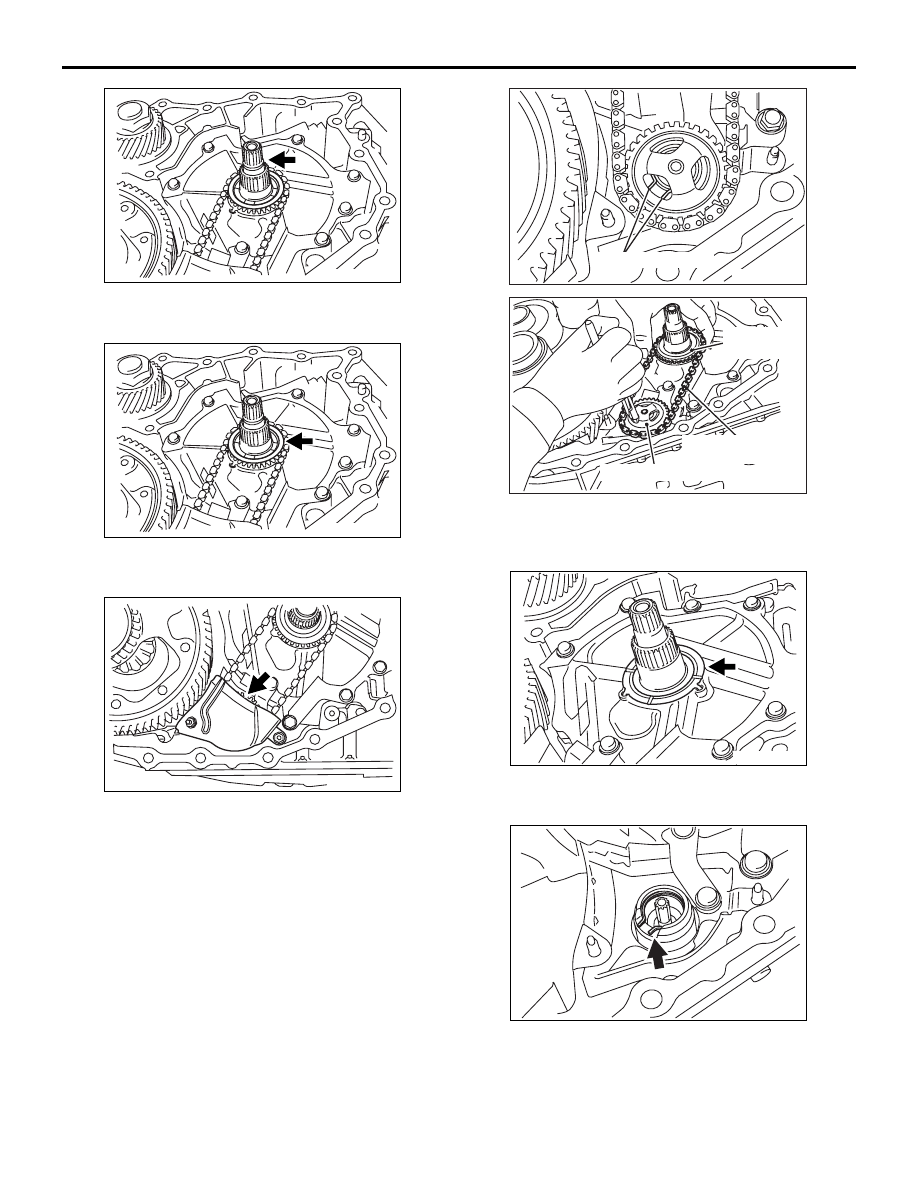

26.Снимите уплотнительное кольцо с ведущего

вала.

27.Снимите регулировочную прокладку

с ведущей звездочки.

28.Снимите перегородку.

29.Разожмите стопорное кольцо и снимите

ведомую звездочку, цепь привода масляного
насоса и ведущую звездочку.

30.Снимите упорную шайбу с крышки масляного

насоса.

31.Снимите стопорное кольцо масляного насоса.

AK502206AD

AK502206AE

AK502207AD

Стопорное кольцо

AC

AK502208

Ведущая

звездочка

Цепь привода

масляного насоса

Ведомая звездочка

AC

AK502209

AK502210AC

AK502211AC

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-18

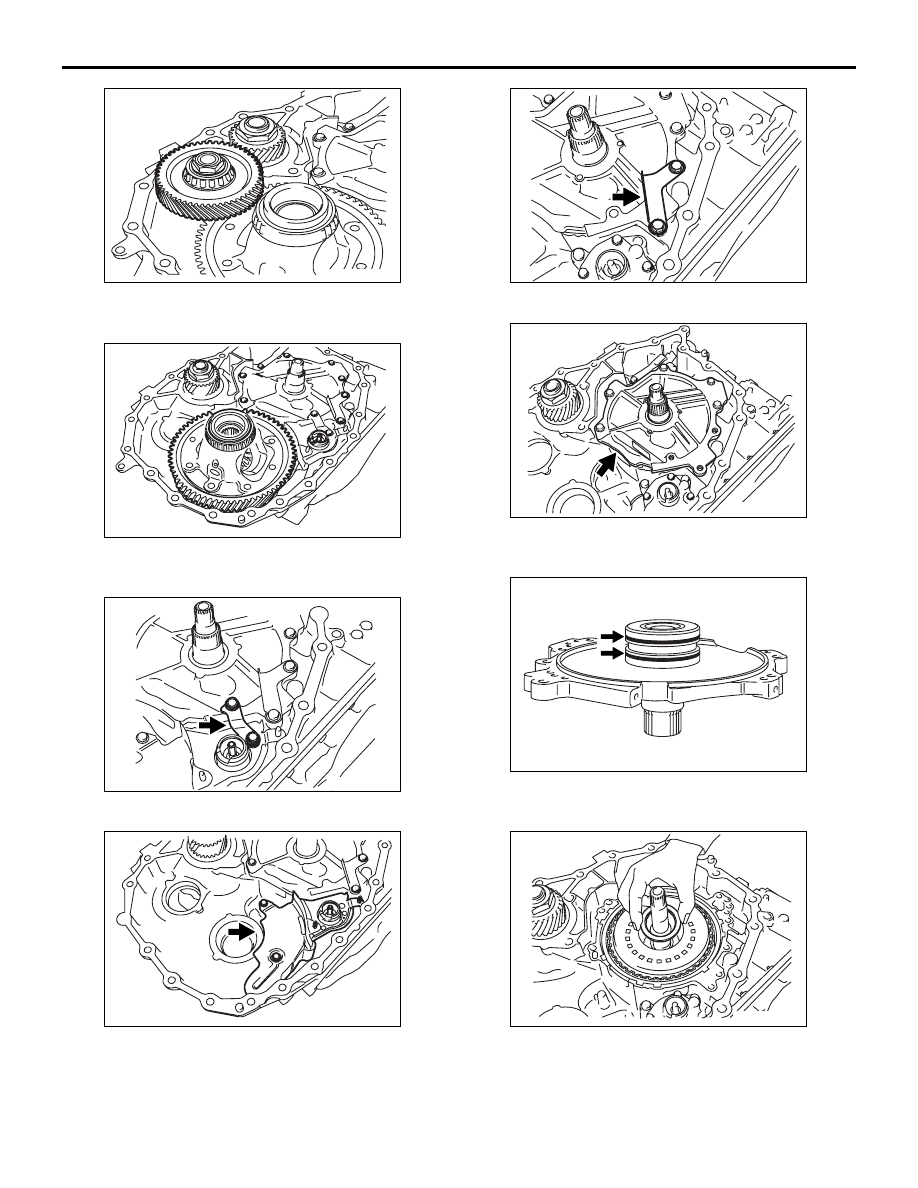

32.Снимите редуктор в сборе с картера коробки

передач.

33.Снимите дифференциал в сборе с картера

коробки передач.

34.Снимите кронштейн.

35.Снимите перегородку.

36.Снимите перегородку.

37.Снимите крышку масляного насоса с картера

коробки передач.

38.Снимите кольцевое уплотнение с крышки

масляного насоса.

39.Снимите игольчатый подшипник с муфты

переднего хода в сборе.

AK502212

AK605044

AK502214AC

AK502215AD

AK502216AD

AK502217AC

AK502218AC

AK502219

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-19

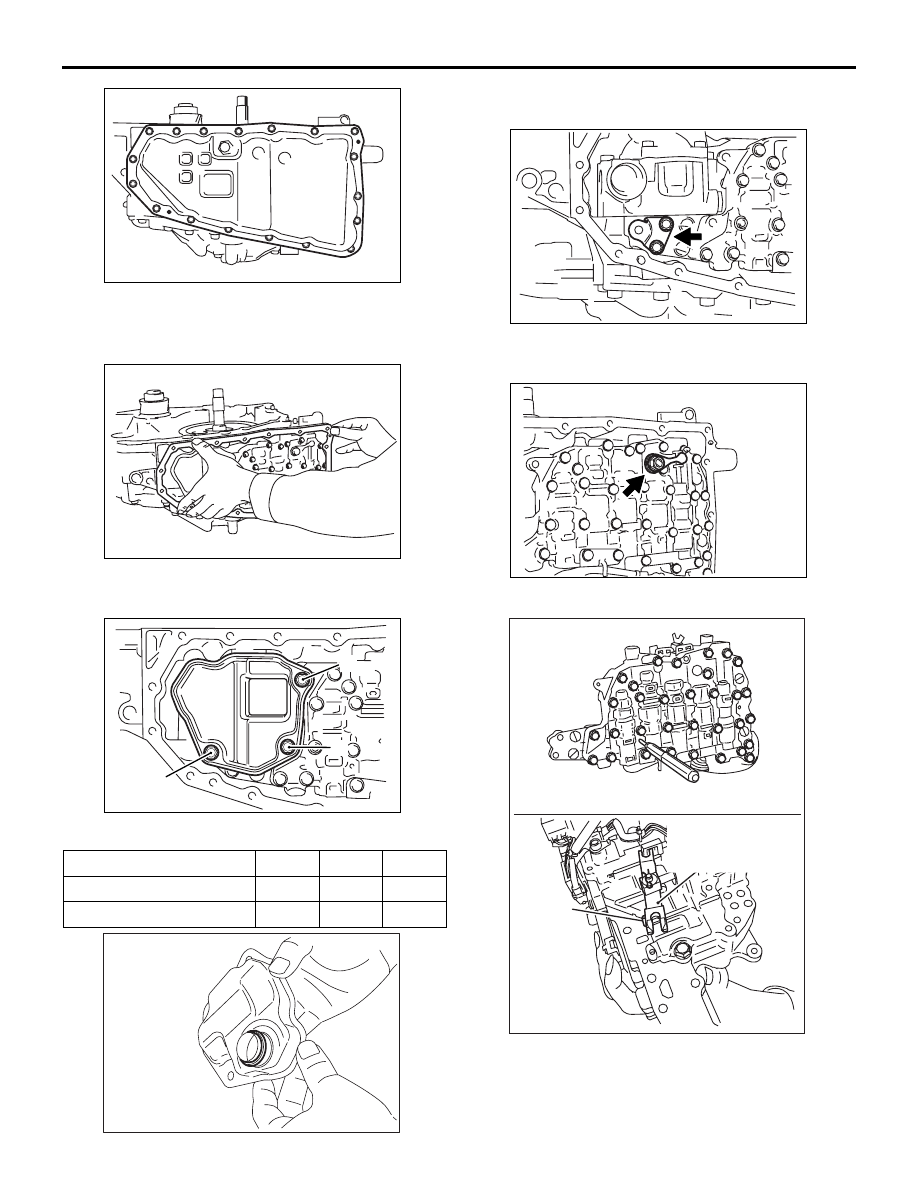

40.Снимите масляный поддон с картера коробки

передач.

41.Снимите магнит с масляного поддона.

42.Снимите прокладку масляного поддона

с картера коробки передач.

43.Снимите масляный фильтр грубой очистки.

44.Снимите с масляного фильтра грубой очистки

уплотнительное кольцо.

45.Снимите кронштейн с клапана управления

в сборе.

46.Снимите рычаг управления.

47.Снимите клапан управления в сборе с картера

коробки передач следующим образом:

Маркировка болта

A

B

C

Длина болта, мм

12

44

12

Количество

1

1

1

AK502220

AK502221

AK502222AC

C

B

A

AK502780

AK502223AC

AK502224AC

Палец

Рычажный механизм

управления

передаточным

числом шкива

AC

AK502225

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-20

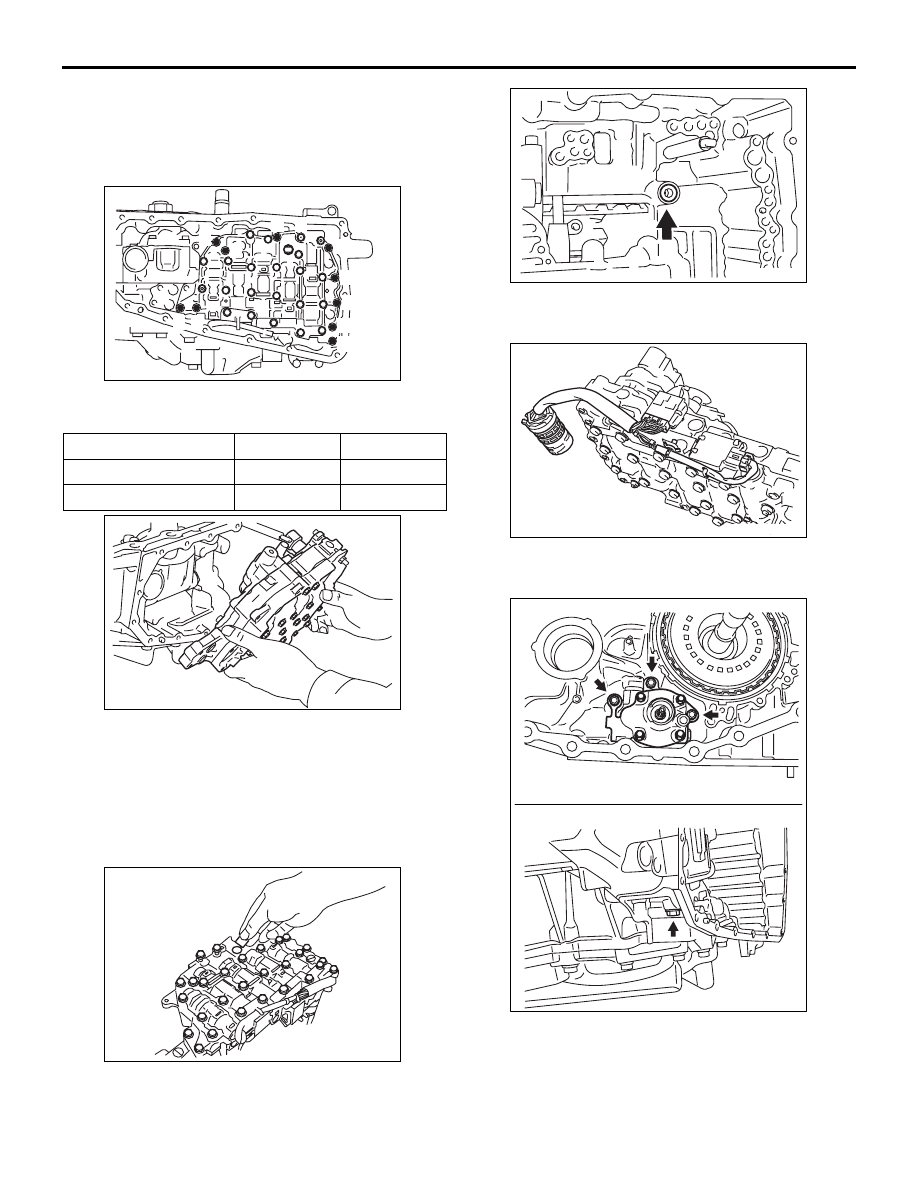

(1) Вставьте шпильки и т.п. (

φ3 мм) в отверстия

ограничителя хода тяги клапана
управления в сборе, чтобы зафиксировать
рычажный механизм управления
передаточным числом шкива.

(2) Снимите болты крепления клапана

управления в сборе.

(3) Снимите клапан управления в сборе

с картера коробки передач.

ПРИМЕЧАНИЕ: Наклоните клапан
управления в сборе и, отсоединив его со
стороны вала ручного привода, извлеките
клеммную колодку из картера коробки
передач.

48.Снимите втулку с клапана управления.

49.Извлеките манжетное уплотнение из картера

коробки передач.

50.Снимите жгут проводов корпуса клапана

с клапана управления.

51.Снимите масляный насос с картера коробки

передач. (Один болт крепления вставлен
с обратной стороны картера коробки передач).

Маркировка болта

A

B

Длина болта, мм

54

44

Количество

10

1

AK502226AC

A

A

A

A
A

A

A

A

A

A

B

AK502227

AK502228

AK502229AC

AK502233

AK502235AC
