РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

11B-33

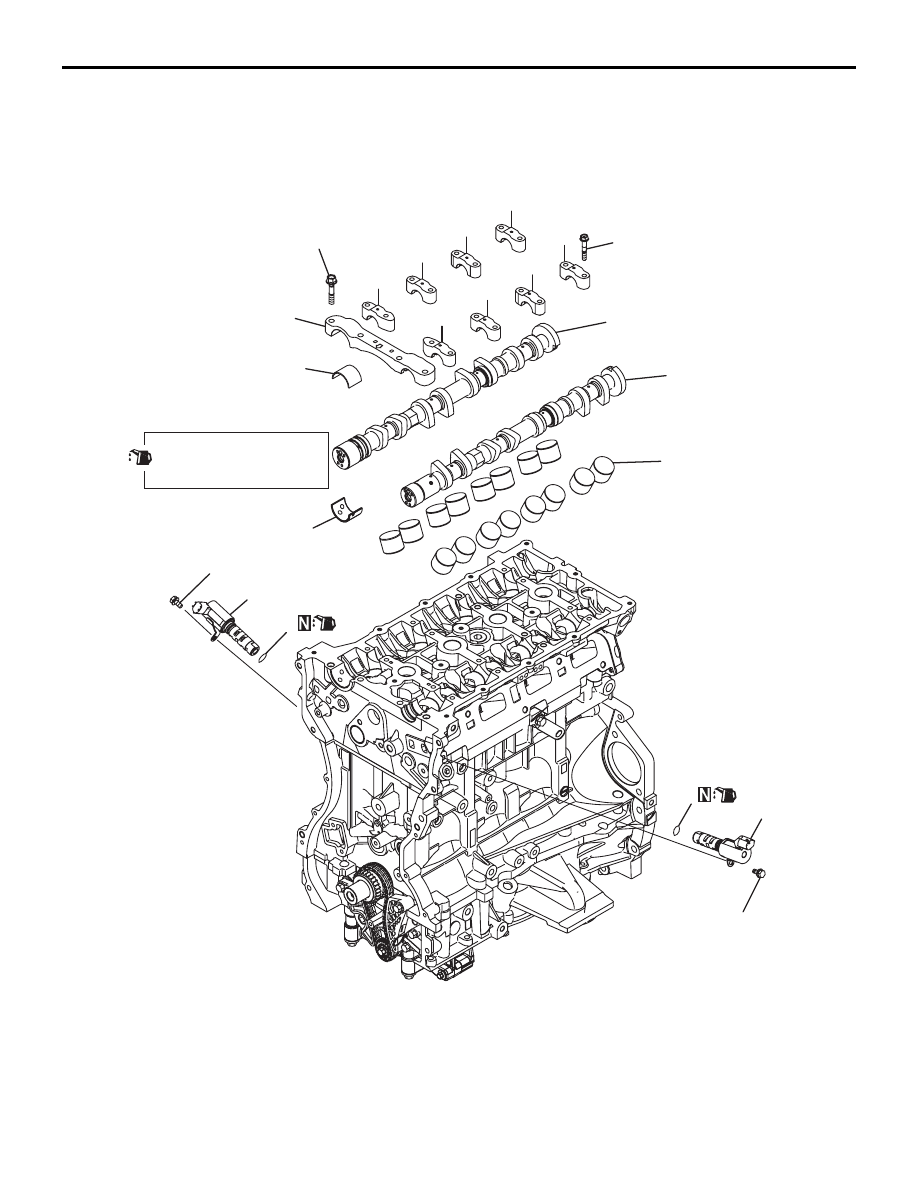

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

СНЯТИЕ И УСТАНОВКА

M1113026900228

7

8

7

6

9

7

8

7

Перед установкой смажьте

моторным маслом все

движущиеся части.

AE

13

12

11

10

6

5

4

3

2

12 ± 1 Нм

17 ± 3 Нм

→ 30 ± 2 Нм

10 ± 2 Нм

10 ± 2 Нм

1

AK502934

Последовательность
демонтажа

>>C<<

1. Клапан управления выпускным

маслопроводом (OCV)

>>C<<

2. Уплотнительное кольцо

>>C<<

3. Клапан управления впускным

маслопроводом (OCV)

>>C<<

4. Уплотнительное кольцо

<<A>> >>B<<

5. Крышка переднего подшипника

распределительного вала

<<A>> >>B<<

6. Крышка подачи масла

к подшипнику
распределительного вала

Последовательность
демонтажа (Продолжение)

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

11B-34

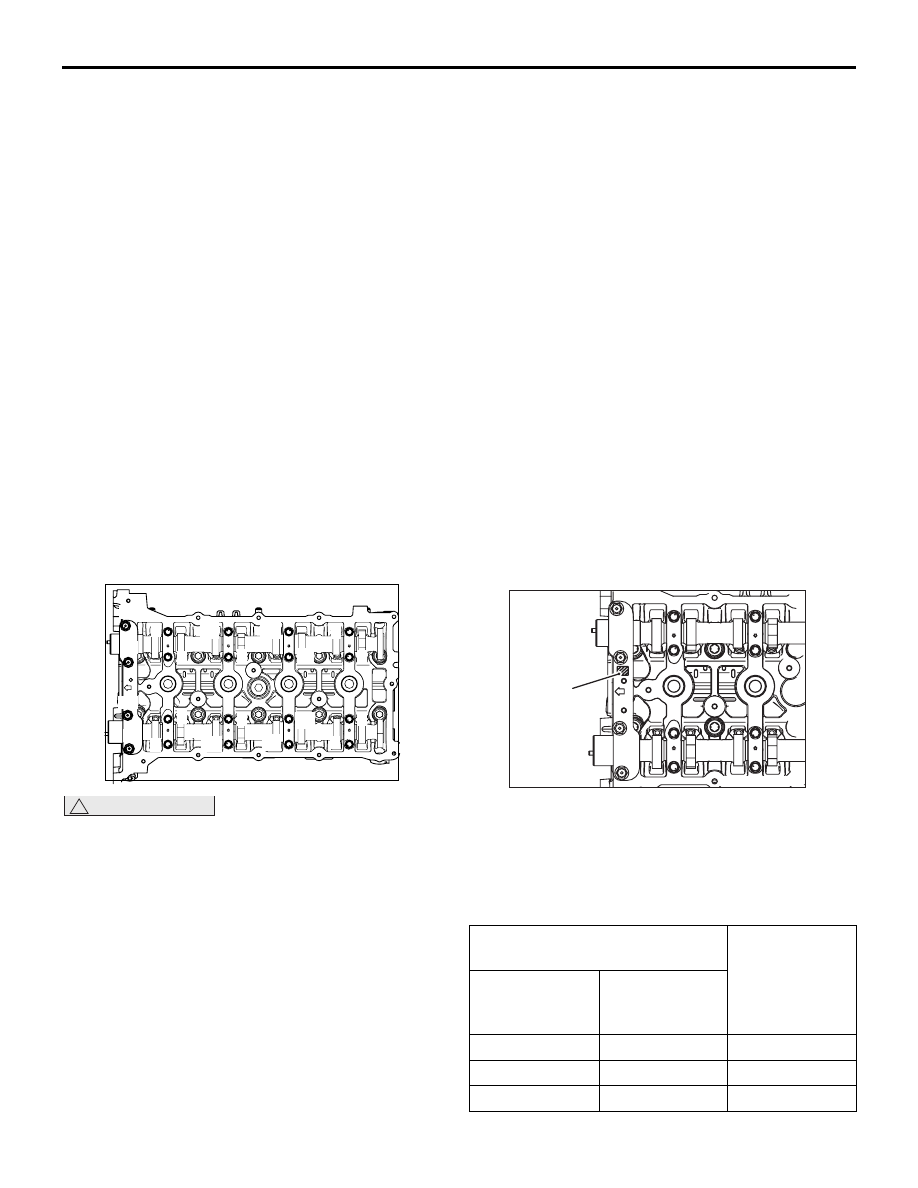

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ КРЫШКИ ПЕРЕДНЕГО
ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА /
КРЫШКИ ПОДАЧИ МАСЛА В
ПОДШИПНИК РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА / КРЫШКИ УПОРНОГО
ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

!

ОСТОРОЖНО

Если крепежные болты крышки подшипника
распределительного вала отвернуть
одновременно, они могут быть вытолкнуты
клапанной пружиной, что может привести
к повреждению резьбы. Ослаблять всегда за
четыре-пять приемов.
Сначала снять крепежный болт крышки
переднего подшипника распределительного вала,
затем - крепежный болт каждой крышки
распределительного вала в порядке, показанном
на рисунке.

<<B>> СНЯТИЕ ТОЛКАТЕЛЯ КЛАПАНА

Извлечь толкатели клапанов вручную
и прикрепить бирки, описывающие положение
установки для последующей сборки.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА ТОЛКАТЕЛЯ КЛАПАНА

Установить толкатели клапанов в положение,
указанное на бирках.

>>B<< УСТАНОВКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА /
ПОДШИПНИКА / КРЫШКИ УПОРНОГО
ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА /
КРЫШКИ ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА /
КРЫШКИ ПОДАЧИ МАСЛА В
ПОДШИПНИК РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА / КРЫШКИ ПЕРЕДНЕГО
ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

1. При замене подшипника распределительного

вала выбрать подшипник размера,
соответствующего идентификационной
отметке в таблице ниже.

2. Установить подшипники распределительного

вала на головку цилиндров.

<<A>> >>B<<

7. Крышка подшипника

распределительного вала

<<A>> >>B<<

8. Крышка упорного подшипника

распределительного вала

>>B<<

9. Подшипник

>>B<<

10. Распределительный вал

впускных клапанов

>>B<<

11. Распределительный вал

выпускных клапанов

12. Подшипник

<<B>> >>A<<

13. Толкатель клапана

Последовательность
демонтажа (Продолжение)

AK502389AC

5

6

7

8

10

2

1

5

6

7

8

12

3

4

9

9

10

11

11

12

Крышка переднего подшипника
распределительного вала

Цветовая
маркировка
подшипника
распредели-



тельного вала

Идентифика-



ционная
маркировка

Внутренний
диаметр, мм

1

40 000 - 40 008 Черный

2

40 008 - 40 016 Нет

3

40 016 - 40 024 Зеленый

Идентифи-

кационная

маркировка

AC

AK502969

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

11B-35

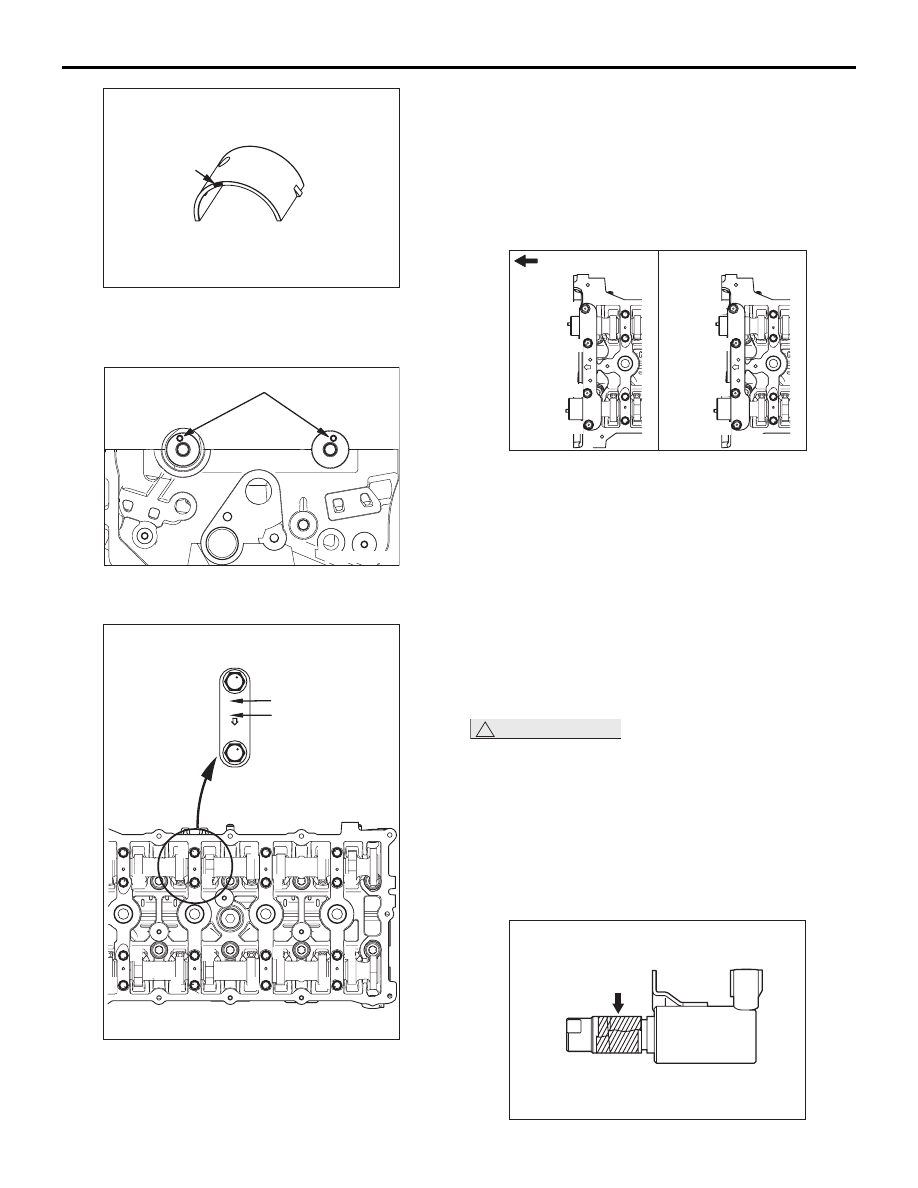

3. Цветовая метка подшипника

распределительного вала наносится в месте,
указанном на рисунке.

4. Установить штифты распределительного вала

в положения, указанные на рисунке.

5. Устанавливать их, проверяя

идентификационную маркировку так, чтобы не
установить крышку с другим номером и не
перепутать стороны впуска и выпуска.

Идентификационная маркировка

I: Сторона впуска
E: Сторона выпуска

6. Затянуть каждый крепежный болт крышки

подшипника распределительного вала до
указанного момента затяжки 12

± 1 Нм

в порядке, указанном на рисунке, в два-три
приема.

7. Затянуть каждый крепежный болт крышки

переднего подшипника распределительного
вала до указанного момента затяжки 17

± 3 Нм

в порядке, указанном на рисунке (1).

8. Затянуть каждый крепежный болт крышки

переднего подшипника распределительного
вала до указанного момента затяжки 30

± 2 Нм

в порядке, указанном на рисунке (2).

>>C<< УСТАНОВКА
УПЛОТНИТЕЛЬНОГО КОЛЬЦА /
КЛАПАНА УПРАВЛЕНИЯ МАСЛОМ

!

ОСТОРОЖНО

• Уплотнительное кольцо не используется

повторно.

• Перед установкой уплотнительного кольца

во избежание повреждений обмотать
канавку маслопровода клапана
управления маслом не липкой лентой
(уплотнительной лентой и т.п.).
Повреждение уплотнительного кольца
приводит к течи масла.

AC

Цветовая

маркировка

AK502970

AC

Установочный штифт

AK502390

Идентификационная

маркировка

3

4

7

8

3

4

7

8

AC

5

6

1

2

5

6

2

1

Колпачок №

E

2

AK503813

Сторона цепи ГРМ

AC

(2)

(1)

2

4

3

1

1

2

3

4

AK503814

Лента

AE

AK303651

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

11B-36

1. Нанести на уплотнительное кольцо клапана

управления маслом небольшое количество
моторного масла.

2. Установить клапан управления маслом на

головку цилиндров.

3. Затянуть клапан управления маслом до

указанного момента затяжки 10

± 2 Нм.

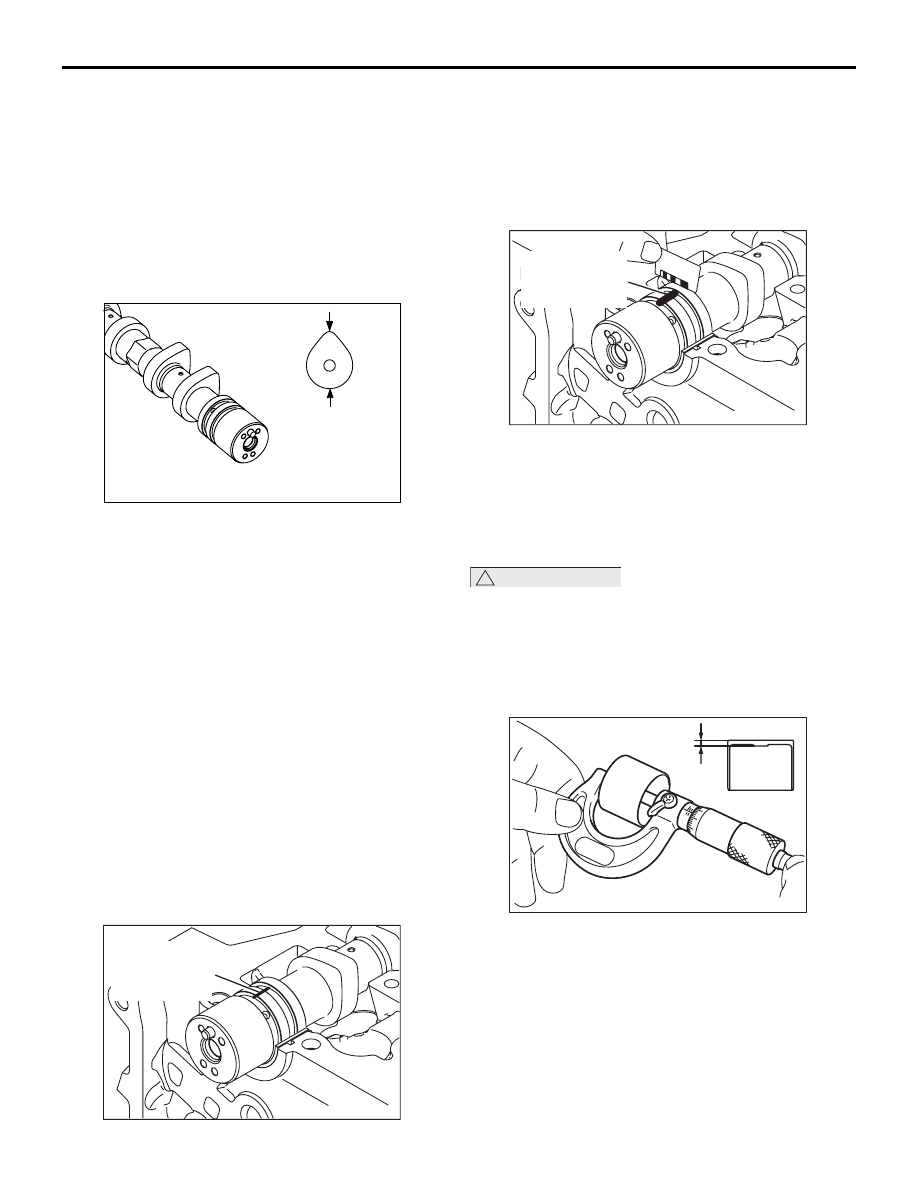

ОСМОТР

M1113027000284

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

Измерить высоту распределительного вала
(главная ось коленчатого вала). Если высота
превышает предел, заменить распределительный
вал.

Стандартное значение:

Впускной: 43,25 мм
Выпускной: 45,00 мм

Ограничение:

Впускной: 42,75 мм
Выпускной: 44,50 мм

МАСЛЯНЫЙ ЗАЗОР
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
(МЕТОД ПЛАСТИГЕЙДЖ)

1. Тщательно вытереть масло с наружного

диаметра распределительного вала
и внутреннего диаметра подшипника.

2. Установить подшипник на распределительный

вал

3. Установить пластигейдж длиной, равной

ширине подшипника, на оси шейки, центрируя
ось.

4. Аккуратно установить крышку подшипника.

Затянуть болт, как указано в разделе >>B<<
Точка установки болта.

5. Аккуратно снять болт и крышку подшипника.

6. Измерить пластигейдж, ширина которого

наиболее сжата, при помощи шкалы,
нанесенной на сумку пластигейджа. Если
результат измерения отличается от
стандартного значения, заменить подшипник.

Стандартное значение: 0,035

− 0,072 мм

!

ОСТОРОЖНО

При повторном использовании подшипника
следует быть внимательным, чтобы не
установить головку цилиндра
и распределительный вал другой стороной.

ТОЛКАТЕЛЬ КЛАПАНА

1. Измерить толкатель клапана в положении,

указанном на рисунке. Если результат
измерения не совпадает со значением
в таблице, соответствующем
идентификационной маркировке, заменить
толкатель клапана.

AK503020AC

AC

Инструмент для

измерения зазоров

в подшипниках

скольжения

AK503390

AC

Инструмент для

измерения зазоров

в подшипниках

скольжения

AK503391

Толщина

стенки

AB
