МАСЛОСЪЕМНЫЙ КОЛПАЧОК

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-35

>>C<< УСТАНОВКА ТОЛКАТЕЛЯ
КЛАПАНА

1. Нанести небольшое количество моторного

масла на толкатели клапанов.

!

ОСТОРОЖНО

• Для установки толкателей клапанов не

допускается применение пассатижей
и других инструментов. Устанавливать
необходимо только руками.

• Толкатели клапанов следует установить

в то же положение, в котором они
находились ранее.

2. Установить вручную толкатель клапана

в головку цилиндров.

>>D<< УСТАНОВКА КРЫШКИ
УПОРНОГО ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА/КРЫШКИ ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА/КРЫШКИ ПОДАЧИ МАСЛА
В ПОДШИПНИК
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

1. Установить крышки подшипника

распределительного вала в головку
цилиндров.
ПРИМЕЧАНИЕ: Поскольку крышка упорного
подшипника распределительного вала
и крышка подшипника распределительного
вала имеют одинаковую форму, для
правильной установки необходимо проверить
номер крышки и, кроме того, определить
впускную и выпускную стороны.

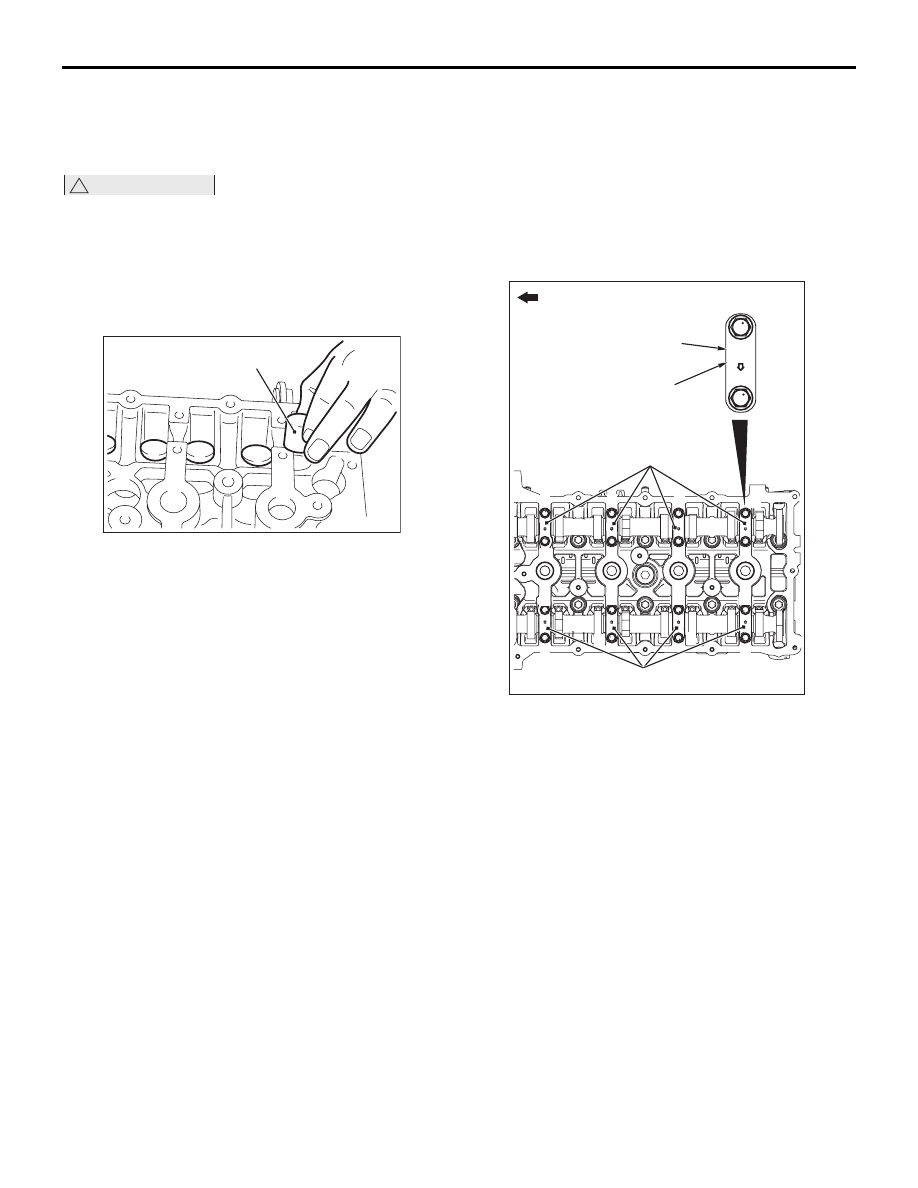

2. Затянуть каждую крышку подшипника

распределительного вала до указанного
момента затяжки в номерном порядке,
указанном на рисунке, в два-три приема.

Момент затяжки: 12

± 1 Нм

Толкатель клапана

AB

AC509270

Маркировка

стороны впуска

и стороны выпуска

Номер колпака

подшипника

Крышка подшипника

распределительного вала

Крышка подшипника

распределительного вала

Передняя часть двигателя

E  5

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

AB

AC506778

МАСЛОСЪЕМНЫЙ КОЛПАЧОК

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-36

>>E<< УСТАНОВКА ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА/РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И
ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА В СБОРЕ (СТОРОНА ВЫПУСКА)

!

ОСТОРОЖНО

• Следует предпринять меры

предосторожности, чтобы не уронить
подшипник распределительного вала.

• При установке распределительного вала

и звездочки распределительного вала
(сторона выпуска) не допускать
отклонений положения подшипника
распределительного вала,
устанавливаемого на переднюю опору.

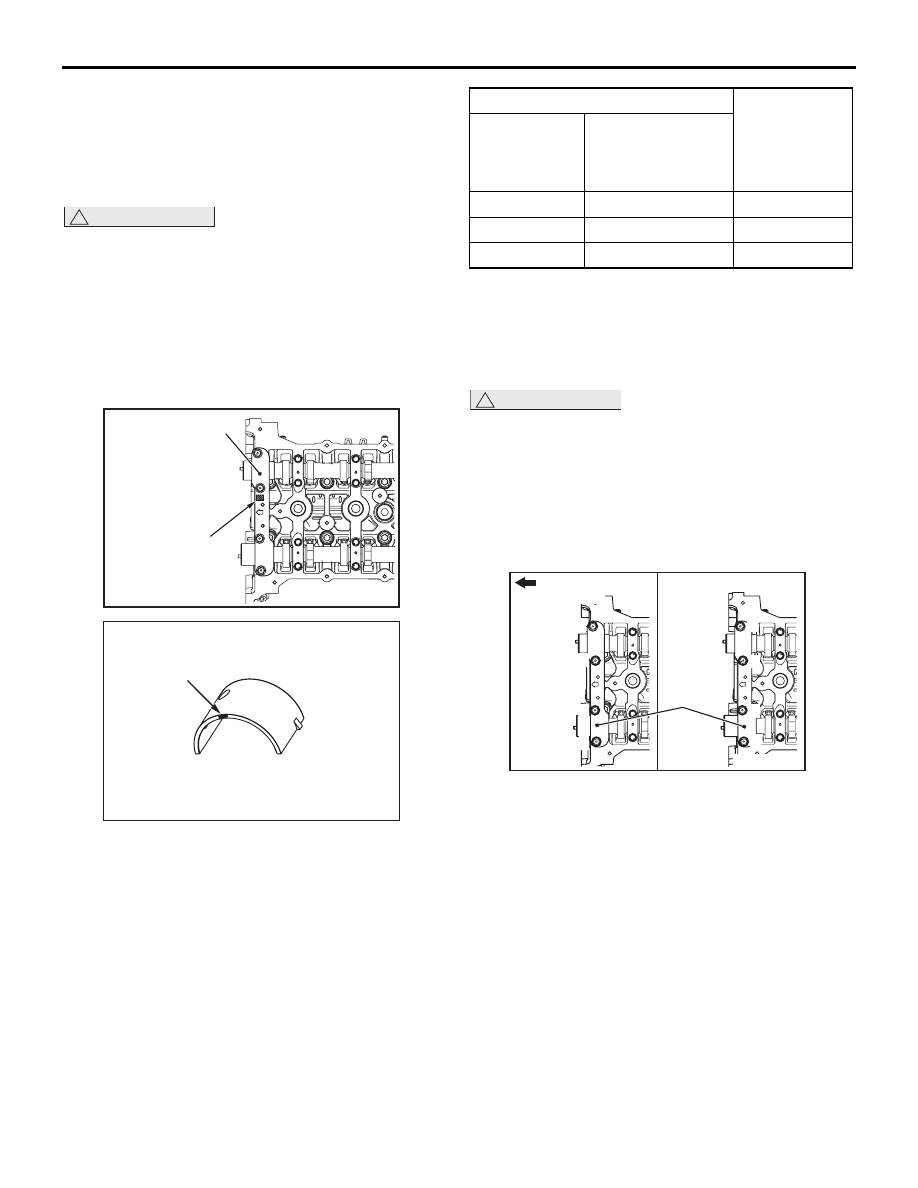

При замене подшипника распределительного
вала следует выбрать подшипник
соответствующего размера согласно
идентификационной маркировке крышки
переднего подшипника распределительного вала,
указанной в таблице ниже. В точке, показанной
на рисунке, нанесена цветовая маркировка
подшипника распределительного вала.

>>F<< УСТАНОВКА ПЕРЕДНЕЙ
КРЫШКИ ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
В СБОРЕ

!

ОСТОРОЖНО

Если затянуть крепежные болты при
наклоненной передней крышке подшипника
распределительного вала, это приведет
к повреждению крышки. Установить
переднюю крышку подшипника
распределительного вала в головку
цилиндров и в распределительный вал
надлежащим образом.

1. Установить переднюю крышку подшипника

распределительного вала в головку цилиндров
и временно затянуть ее до указанного момента
затяжки в порядке, указанном на рисунке (1).

Момент затяжки: 17

± 3 Нм

2. Затянуть переднюю крышку подшипника

распределительного вала до указанного
момента затяжки в порядке, указанном на
рисунке (2).

Момент затяжки: 30

± 2 Нм

Идентифика

ционная

маркировка

Передняя крышка

подшипника

распределительного

вала в сборе

AC

AC611697

AD

Цветовая

маркировка

AC611233

Распределительный вал

Цветовая
маркировка
подшипника
распределит
ельного вала

Идентифика
ционная
маркировка

Диаметр шейки
вала, мм

1

40 000

− 40 008

Черный

2

40 008

− 40 016

Нет

3

40 016

− 40 024

Зеленый

Передняя

крышка

подшип-

ника

распреде-

лительного

вала в

сборе

(2)

(1)

1

2

3

4

1

2

3

4

AB

AC511062

Передняя часть

двигателя

МАСЛОСЪЕМНЫЙ КОЛПАЧОК

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-37

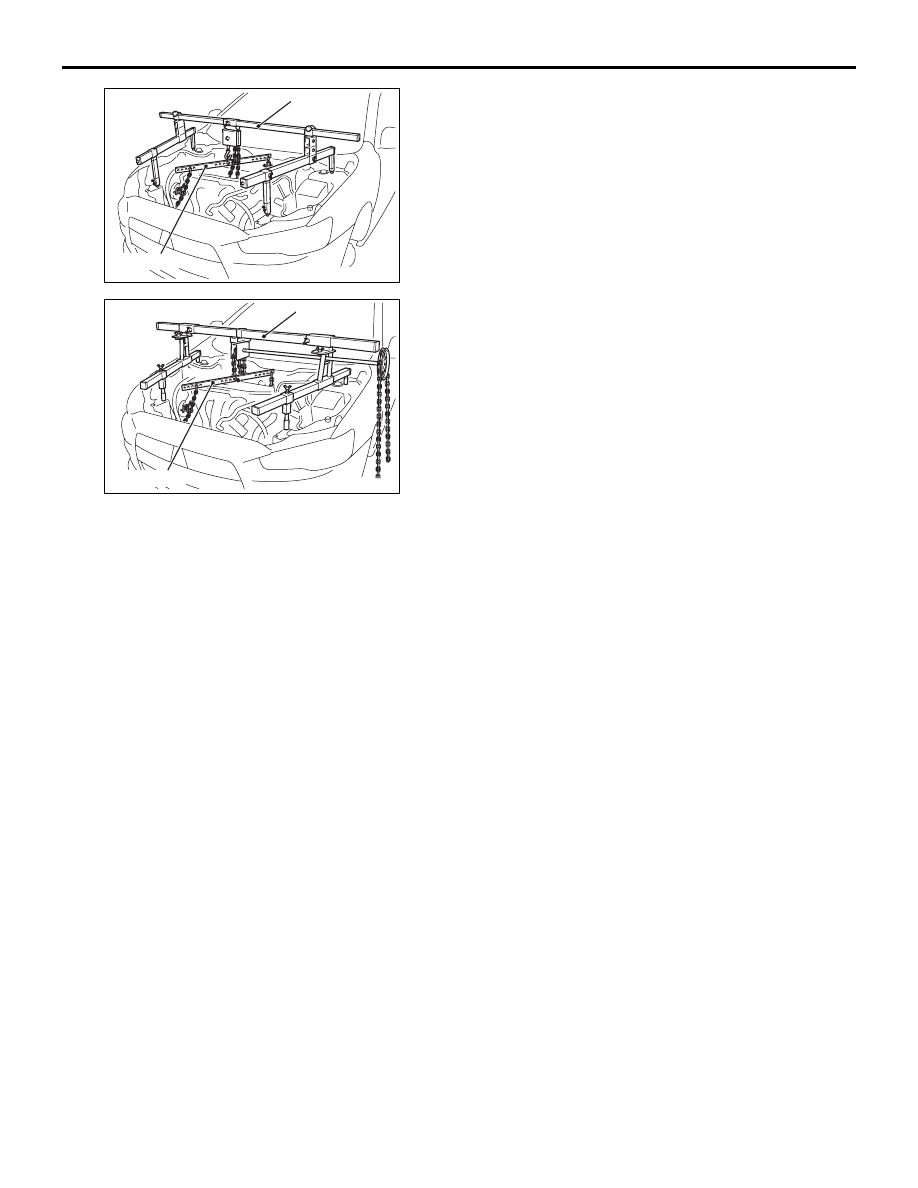

3. Установить подъемник двигателя (MB991928

или MB991895), установленный ранее для
поддержки двигателя и КПП при снятии цепи
ГРМ (см.

Стр.11A-53

).

4. Удалить домкрат, поддерживающий двигатель

и КПП в сборе.

5. Снять временно установленный масляный

поддон картера.

AC609295

AC611555

AC

MB991454

MB991928

AC609296

AC611554

AD

MB991454

MB991895

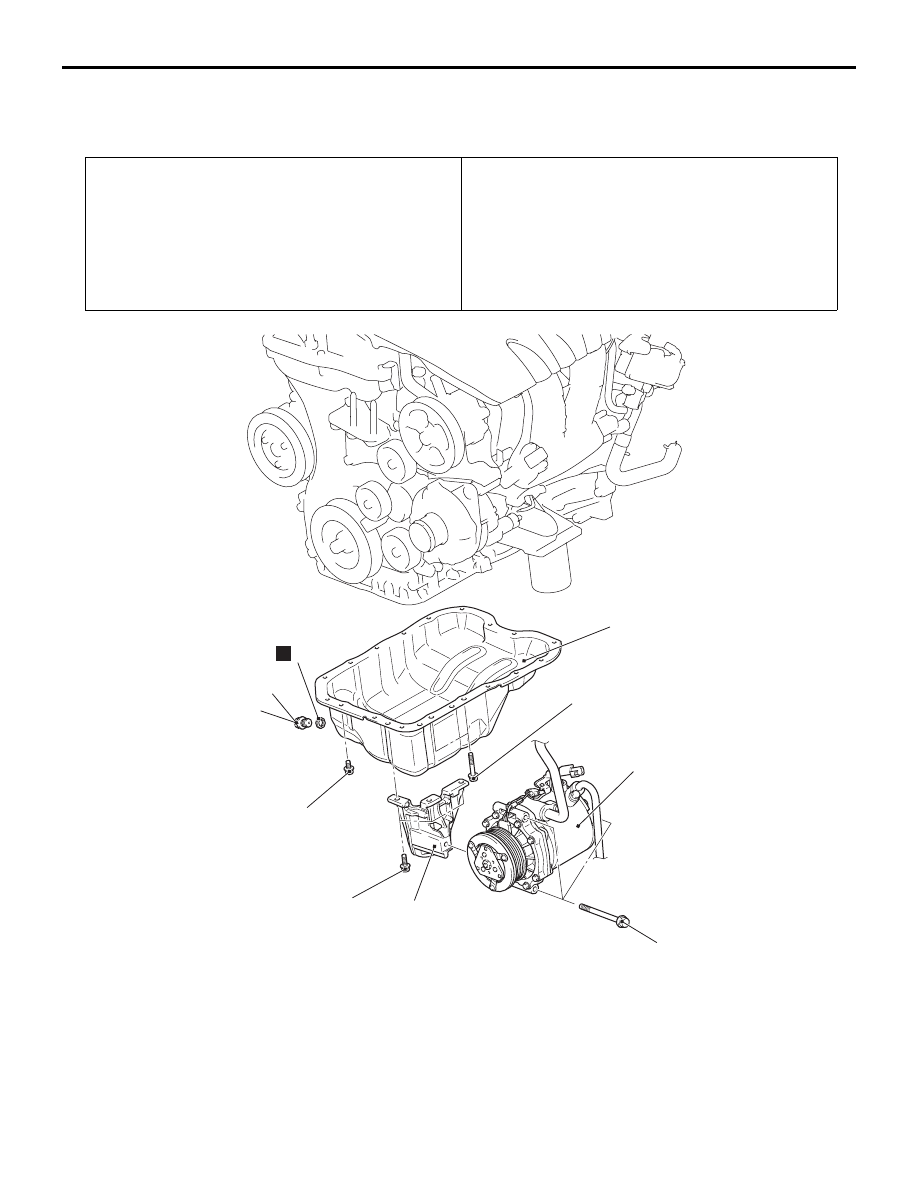

МАСЛЯНЫЙ ПОДДОН КАРТЕРА

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-38

МАСЛЯНЫЙ ПОДДОН КАРТЕРА

СНЯТИЕ И УСТАНОВКА

M1112002801670

Операции перед снятием
• Снятие переднего нижнего (B) и бокового (правого)

защитных кожухов моторного отделения (см. ГРУППА

51

− Защитный кожух

Стр.51-17

).

• Слив моторного масла (см. ГРУППА 12 −

Обслуживание без демонтажа, Замена масла

Стр.12-3

).

• Снятие ремня привода генератора и других агрегатов

(см.

Стр.11A-16

).

Операции после установки
• Установка ремня привода генератора и других

агрегатов (см.

Стр.11A-16

).

• Заливка моторного масла (см. ГРУППА 12 −

Обслуживание без демонтажа, Замена масла

Стр.12-3

).

• Установка переднего нижнего (B) и бокового (правого)

защитных кожухов моторного отделения (см. ГРУППА

51

− Защитный кожух

Стр.51-17

).

N

2

3

4

5

1

23 ± 6 Нм

39 ± 5 Нм

29 ± 2 Нм

23 ± 6 Нм

10 ± 2 Нм

AB

AC613532

Последовательность
демонтажа

<<A>>

>>C<<

1.

Компрессор и муфта
кондиционера в сборе

2.

Кронштейн компрессора
кондиционера

3.

Сливная пробка масляного
поддона картера

>>B<<

4.

Прокладка сливной пробки
масляного поддона картера

<<B>>

>>A<<

5.

Масляный поддон картера

Последовательность
демонтажа (Продолжение)
