Mitsubishi Lancer X. Руководство - часть 19

БОКОВАЯ ЧАСТЬ НИЖНЕГО ОБВЯЗОЧНОГО БРУСА КУЗОВА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-18

!

ОСТОРОЖНО

При производстве ремонтных работ в областях установки звукоизолирующего пеноматериала
не используйте пожароопасные инструменты, поскольку их использование может вызвать
возгорание звукоизолирующего пеноматериала.

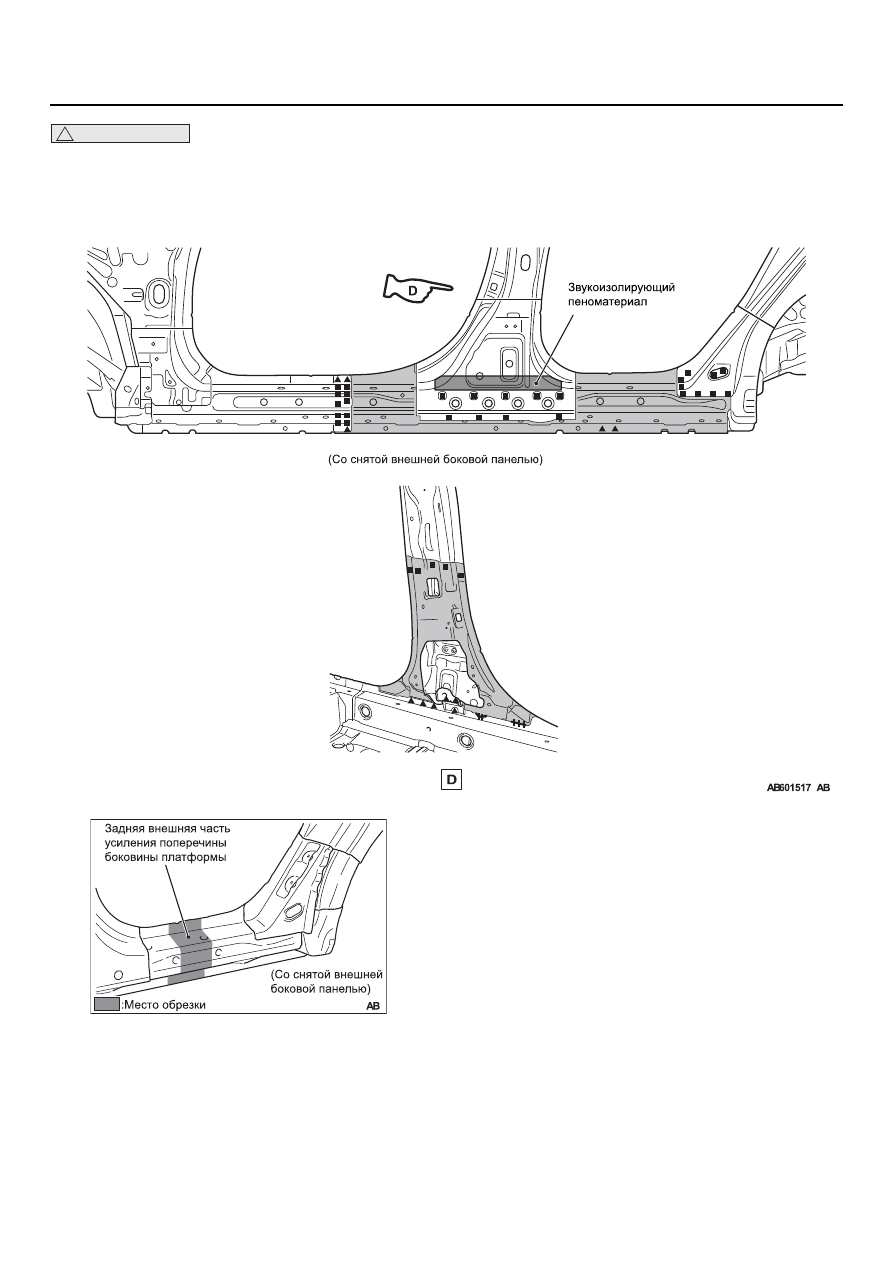

ПРИМЕЧАНИЕ.

Возможность частичной замены обусловлена
степенью повреждения. Срежьте внешнюю
заднюю часть усиления боковой части нижнего
обвязочного бруса кузова на отметке 50 мм от
области среза боковой внешней панели.

AB602359

AB601311

БОКОВАЯ ЧАСТЬ НИЖНЕГО ОБВЯЗОЧНОГО БРУСА КУЗОВА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-19

ПРИМЕЧАНИЕ К РЕМОНТНЫМ
РАБОТАМ
СНЯТИЕ

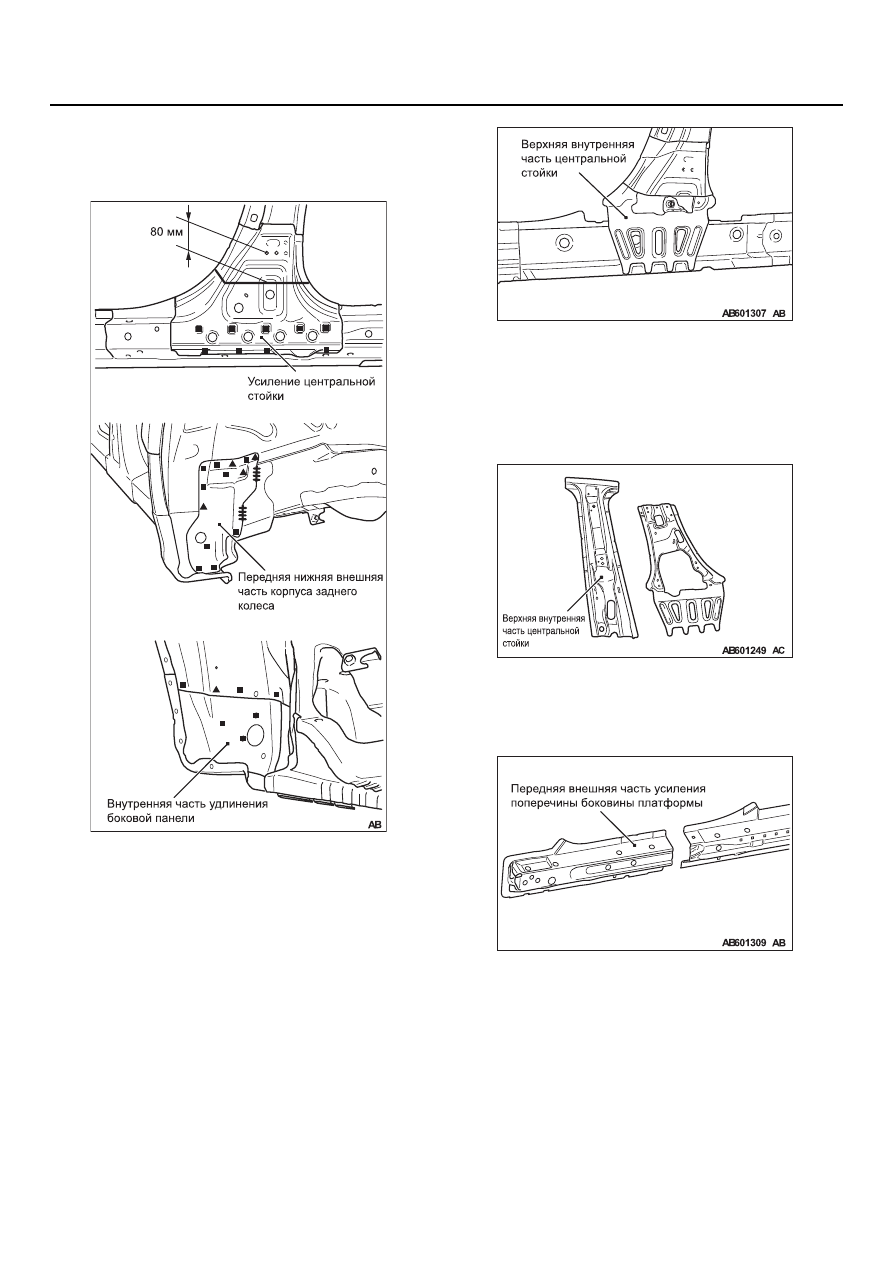

1. При установке внешнего заднего усиления

боковой части нижнего обвязочного бруса
кузова срежьте усиление центральной стойки
на отметке 80 мм под установочным
отверстием петли задней двери, поскольку
усиление центральной стойки может помешать
установке. Задняя надколесная дуга: снимите
переднюю нижнюю внешнюю часть задней
надколесной дуги и удлинение задней боковой
панели, поскольку внутренняя часть
удлинения задней боковой панели упирается в
переднюю нижнюю внешнюю часть задней
надколесной дуги.

2. После снятия внешней задней части усиления

боковой части нижнего обвязочного бруса
кузова снимите внутреннюю нижнюю часть
центральной стойки.

УСТАНОВКА

1. Снимите верхнюю внутреннюю часть

центральной стойки с компонентов внутренней
части новой стойки и установите на кузов
центральную внутреннюю стойку.

2. Снимите внешнюю переднюю часть усиления

боковой части нижнего обвязочного бруса
кузова с компонентов новой боковой части
нижнего обвязочного бруса кузова и
установите боковую часть нижнего
обвязочного бруса.

AB601298

AB601302

AB601295

AB601296

БОКОВАЯ ЧАСТЬ НИЖНЕГО ОБВЯЗОЧНОГО БРУСА КУЗОВА

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-20

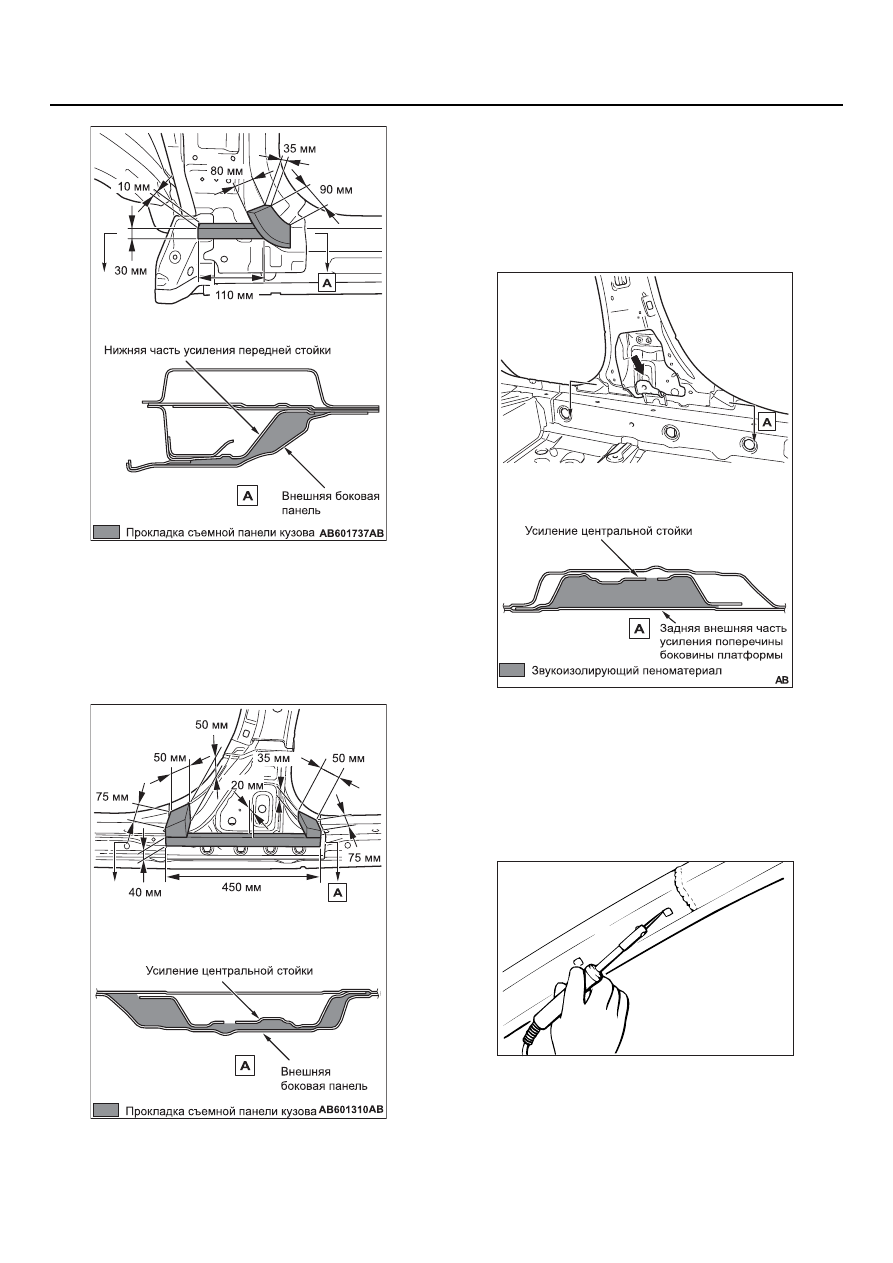

3. При установке новых внешних компонентов

боковой части нижнего обвязочного бруса

кузова со стороны пола передней части кузова

обточите подушку для замены (MR535301 или

MR435765), как показано на рисунке, и

установите ее со стороны кузова, поскольку

переднюю стойку невозможно заполнить

звукоизолирующим пеноматериалом.

4. При установке новых внешних компонентов

боковой части нижнего обвязочного бруса

кузова со стороны пола передней части кузова

обточите подушку для замены (MR535301 или

MR435765), как показано на рисунке, и

установите ее со стороны кузова, поскольку

центральную стойку невозможно заполнить

звукоизолирующим пеноматериалом.

5. Смонтируйте переднюю внешнюю боковую

часть нижнего обвязочного бруса кузова,

вверните болт и закройте алюминиевой лентой

фланец, затем заполните отверстие

звукоизолирующим пеноматериалом согласно

рисунку и инструкциям.

Звукоизолирующий пеноматериал:



"3M ATD ULTRAPRO Panel foam-Yellow"

6. Для удаления болта и алюминиевой ленты

подождите 2 часа после заполнения отверстия

звукоизолирующим пеноматериалом, затем

паяльником проделайте в звукоизолирующем

пеноматериале отверстие для установки

скобы и т.п.

AB601255

AB601253

AB601585

AB100787

ВНЕШНЯЯ ЧАСТЬ ЗАДНЕЙ БОКОВОЙ ПАНЕЛИ

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-21

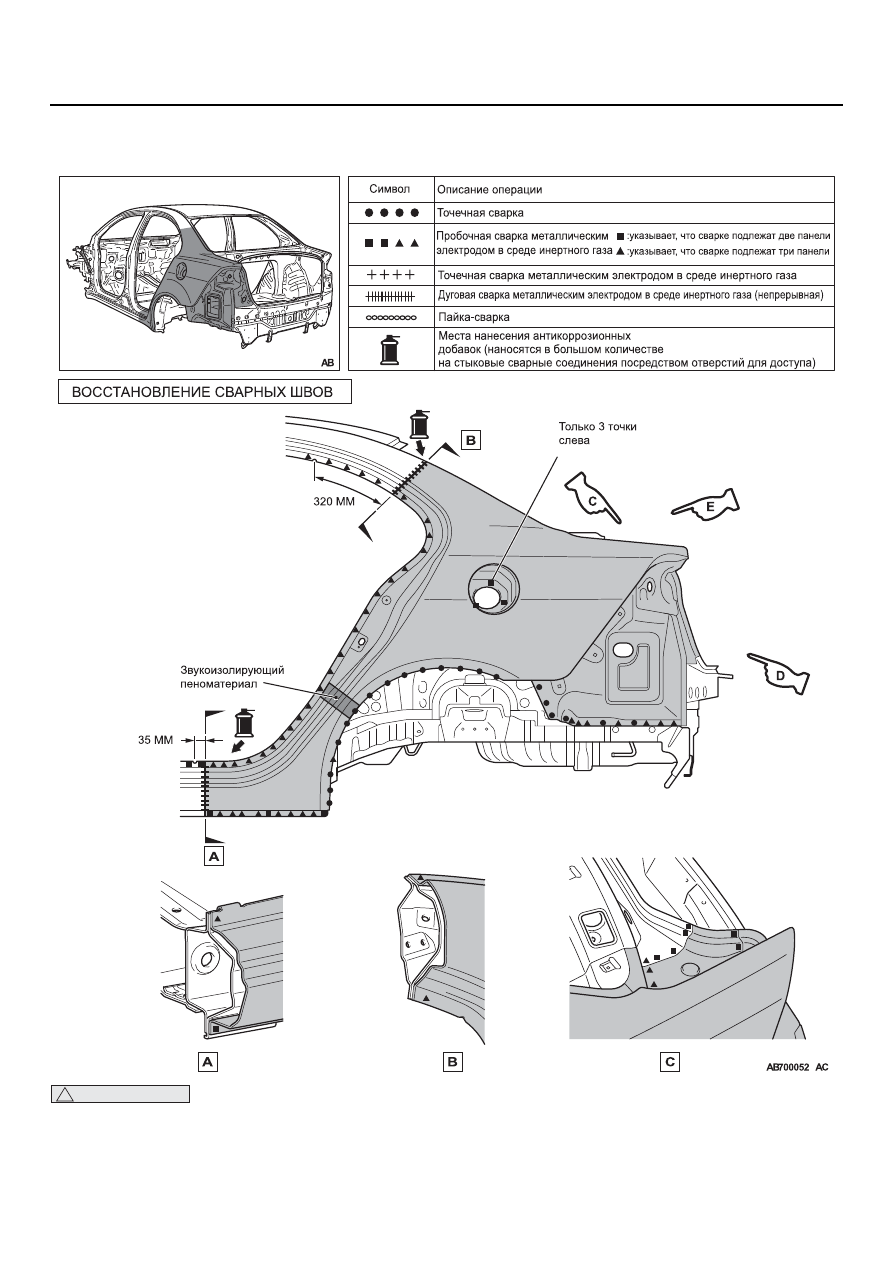

ВНЕШНЯЯ ЧАСТЬ ЗАДНЕЙ БОКОВОЙ ПАНЕЛИ

M4030008000860

!

ОСТОРОЖНО

При производстве ремонтных работ в областях установки звукоизолирующего пеноматериала
не используйте пожароопасные инструменты, поскольку их использование может вызвать
возгорание звукоизолирующего пеноматериала.
