КУЗОВ -

Стекла

42-18

СТЕКЛО ЗАДНЕЙ ДВЕРИ

<<<<

Хэтчбэк

>>>>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
(1) Снятие и установка облицовки задней двери

(Смотрите стр. 42-48).

(2) Снятие и установка заднего спойлера

(Смотрите ГЛАВУ 51).

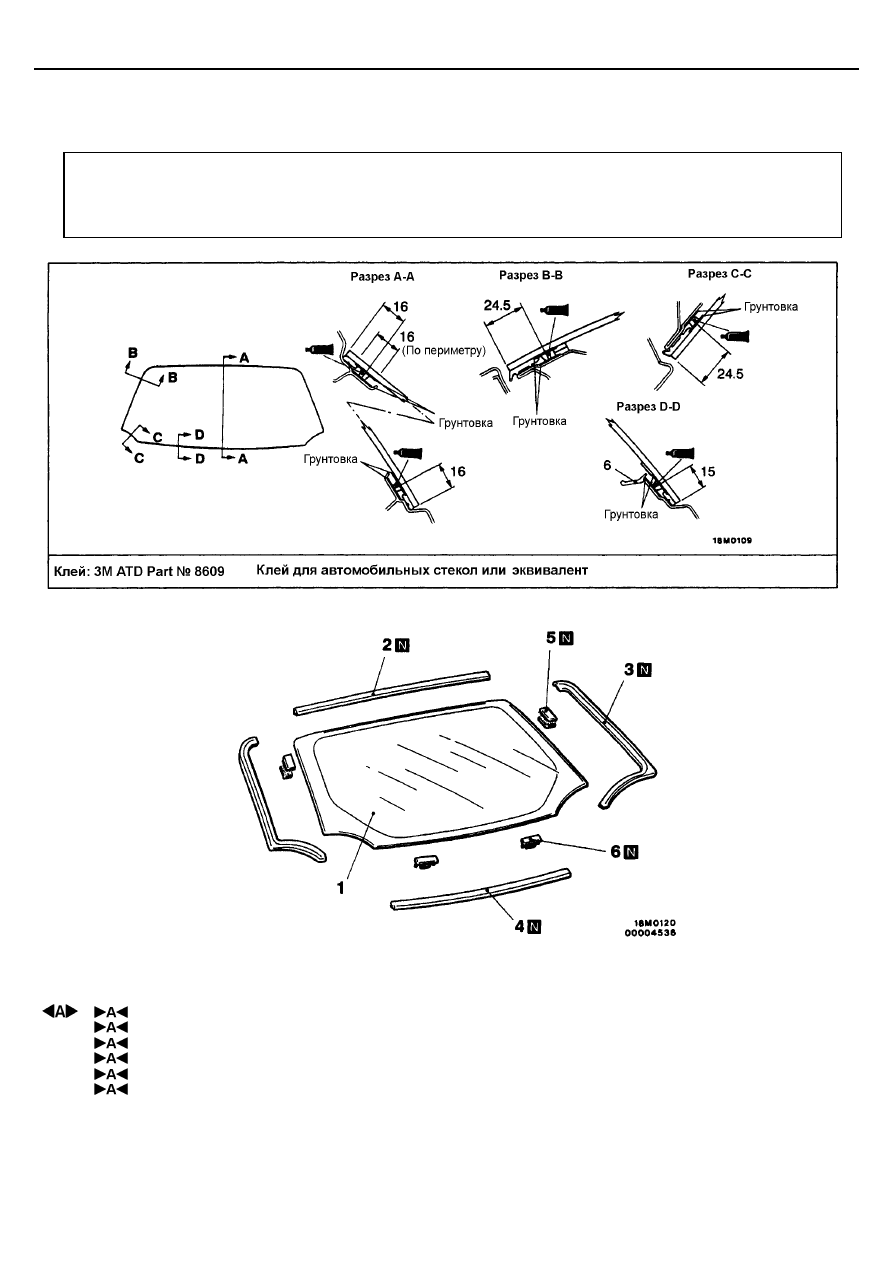

Последовательность снятия
1. Стекло задней двери
2. Накладка верхняя
3. Накладка боковая
4. Накладка нижняя
5. Двухсторонний фиксатор
6. Фиксатор

КУЗОВ -

Стекла

42-19

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ СТЕКЛА ЗАДНЕЙ ДВЕРИ

Снятие стекла задней двери производится по аналогии со снятием
ветрового стекла (Смотрите стр. 42-13).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ФИКСАТОРА / ДВУХСТОРОННЕГО

ФИКСАТОРА / НИЖНЕЙ НАКЛАДКИ / БОКОВОЙ
НАКЛАДКИ / ВЕРХНЕЙ НАКЛАДКИ / СТЕКЛА ЗАДНЕЙ
ДВЕРИ

1.

Протрите изопропиловым спиртом внутреннюю и внешнюю
поверхности стекла и поверхность проема двери.

2.

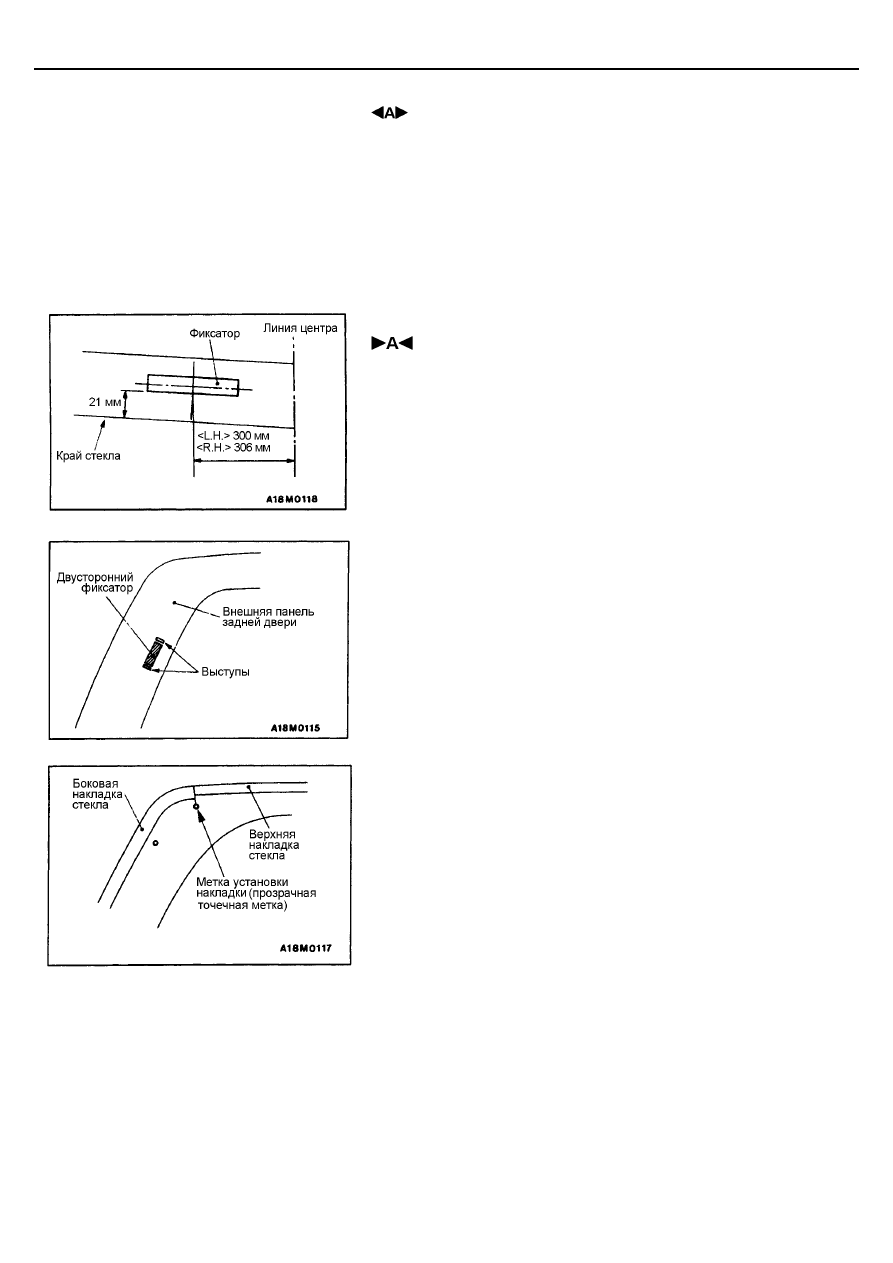

Установите фиксаторы на внутреннюю поверхность стекла как
показано на рисунке.

3.

Установите двусторонние фиксаторы между выступами на внешней
панели задней двери и затем установите их в соответствующие места
на стекле.

4.

Установите по краям стекла задней двери накладки, начиная от
установочных меток.

5.

Нанесите слои грунта и клея. (Смотрите стр. 42-18).

6.

Установите стекло в заднюю дверь по аналогии с установкой
ветрового стекла. (Смотрите стр. 42-14).

КУЗОВ -

Стекла

42-20

ЗАДНЕЕ СТЕКЛО

<<<<

Седан

>>>>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
(1) Снятие и установка электродвигателя

стеклоочистителя (см. ГЛАВУ 51).

(2) Снятие и установка верхнего стоп-сигнала

(См. ГЛАВУ 54)

(3) Снятие и установка облицовки задней стойки

(См. ГЛАВУ 52А)

(4) Снятие и установка облицовки потолка.

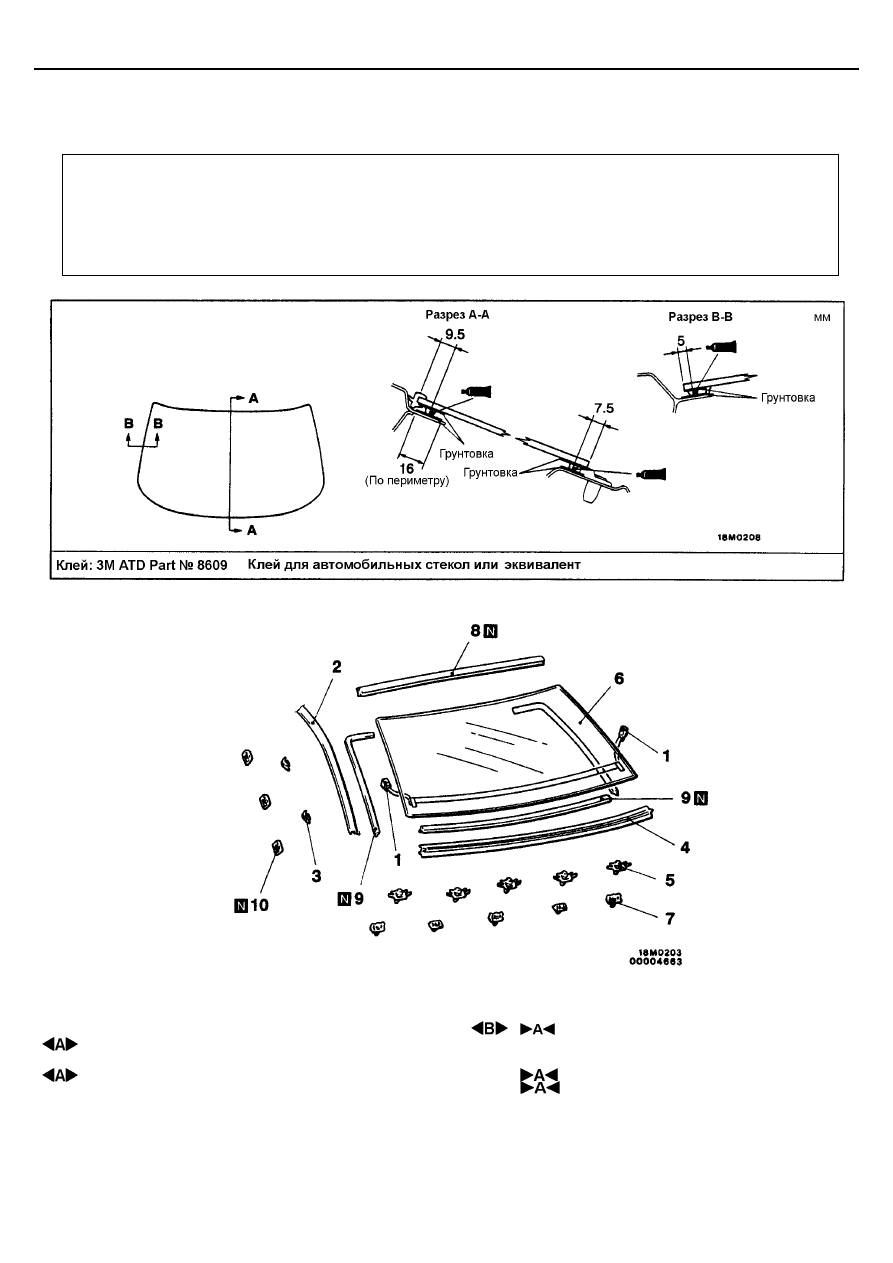

Последовательность снятия
1. Разъем жгута проводов
2. Водоотводящий молдинг
3. Фиксатор стекла
4. Нижний молдинг заднего стекла
5. Фиксатор молдинга заднего стекла

6. Заднее стекло
7. Фиксатор
8. Верхний молдинг заднего стекла
9. Накладка
10. Фиксатор

КУЗОВ -

Стекла

42-21

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ВОДООТВОДЯЩЕГО ВЕРХНЕГО МОЛДИНГА

/ НИЖНЕГО МОЛДИНГА ЗАДНЕГО СТЕКЛА

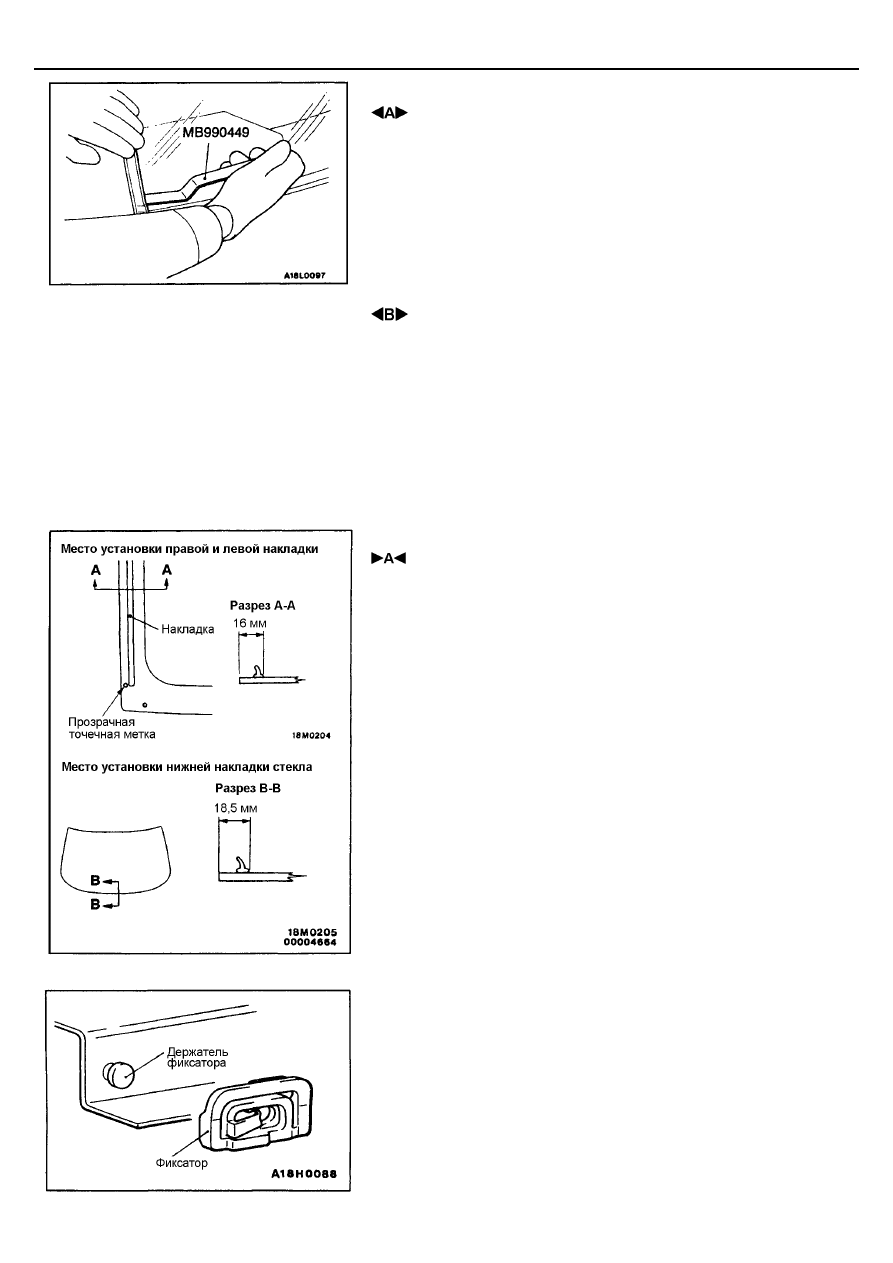

Чтобы приподнять молдинги пользуйтесь специальным инструментом.

Внимание
В случае деформирования молдинга, его следует заменить на новый.

 СНЯТИЕ ЗАДНЕГО СТЕКЛА

Заднее стекло снимается по аналогии с ветровым стеклом
(См. стр. 42-13).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ФИКСАТОРОВ / НАКЛАДОК / ЗАДНЕГО

СТЕКЛА

1.

Протрите изопропиловым спиртом внутреннюю и внешнюю
поверхности края стекла и поверхность проема кузова.

2.

Установите накладки в указанное положение без изгибов и зазоров.

ПРИМЕЧАНИЕ
Устанавливайте нижнюю накладку заднего стекла по середине
стекла, на одинаковом расстоянии от левого и правого края стекла.

3.

Установите фиксаторы на держатели.

4.

Нанесите слой грунта и клея (смотрите стр. 42-20)

5.

Установите заднее стекло по аналогии с ветровым стеклом (смотрите
стр. 42-14).
