Общие указания

Жесткое крепление сиденья

ОСТОРОЖНО



Система салазок сиденья с быстродействующим блокировочным запором (пример)

На салазках   системы салазок сидений Вы можете:

• крепить до двух рядов задних сидений,
• крепить ряды задних сидений в положении визави,
• крепить задние сиденья и многоместные задние сиденья,
• передвигать задние сиденья и многоместные задние сиденья.

Надежная фиксация задних сидений и многоместных задних сидений обеспечивается только в том случае, если жесткие крепления сидений всегда поддерживаются в чистом состоянии и не закрываются никакими предметами.

Варианты компоновки сидений

ОСТОРОЖНО



В зависимости от типа креплений сидений на пол автомобиля Вы можете установить следующие варианты сидений:

• двух- или трехместные задние сиденья,
• одноместные задние сиденья,
• комбинированное трехместное сиденье и спальное место.

В зависимости от комплектации автомобиля Вы можете установить многоместные и одноместные задние сиденья в первом и / или во втором ряду задних сидений.

Показанные варианты компоновки сидений допускаются только в том случае, если выполняются перечисленные ниже условия для безопасного размещения сидений в задней части автомобиля. Другие варианты компоновки сидений не допускаются и могут угрожать безопасности водителя и пассажиров.

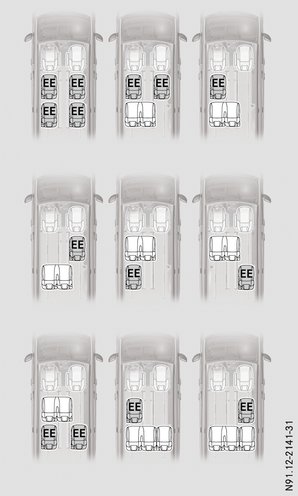

При использовании только одноместных сидений задние сиденья во всех комбинациях и комплектациях могут устанавливаться в направлении движения.

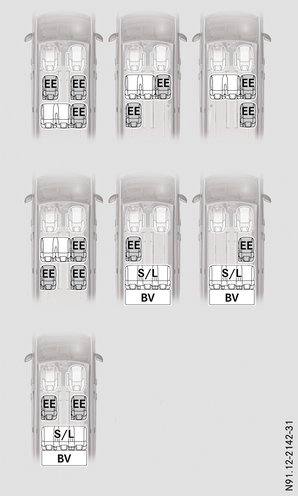

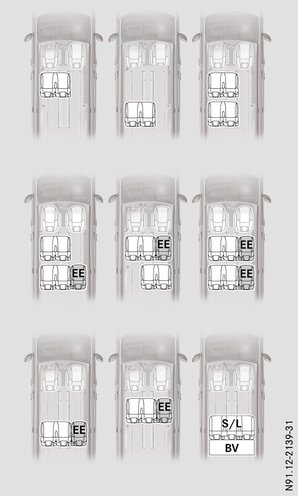

Варианты компоновки сидений с многоместными задними сиденьями, установленными в направлении движения

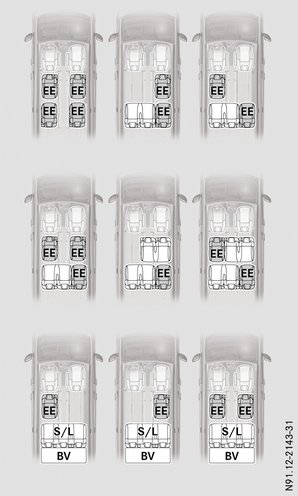

Варианты компоновки сидений с одноместными и многоместными задними сиденьями, установленными в направлении движения, часть 1

Варианты компоновки сидений с одноместными и многоместными задними сиденьями, установленными в направлении движения, часть 2

Варианты компоновки сидений, установленных в положении визави, часть 1

Варианты компоновки сидений, установленных в положении визави, часть 2

	Система облегчения посадки и выхода из автомобиля EASY-ENTRY
	Комбинация сиденья и спального места
	Удлинение спального места

Учитывайте следующие условия для безопасной компоновки сидений в задней части автомобиля:

• Используйте только допущенные для Вашего автомобиля одноместные и многоместные задние сиденья.
• Одноместное или многоместное заднее сиденье можно монтировать против направления движения только в том случае, если напротив каждого места для сиденья находится другое место для сиденья – положение визави
• Автомобили с системой салазок сидений на полу автомобиля
  • Запрещается установка комбинации сиденья и спального места (S/L) в сочетании с многоместными сиденьями.
  • Использование сидений пассажирами возможно только в том случае, если заднее сиденье и / или многоместное заднее сиденье зафиксировано надлежащим образом подробнее.

Многоместное заднее сиденье с системой облегчения посадки и выхода из автомобиля EASY-ENTRY

ОСТОРОЖНО



Надежная фиксация многоместного заднего сиденья обеспечивается только в том случае, если жесткие крепления сиденья всегда поддерживаются в чистом состоянии и не закрываются никакими предметами.

Задняя опора сиденья зафиксирована только в том случае, если красный контрольный язычок больше не виден и полностью втянут в опору сиденья.

Многоместное заднее сиденье с функцией облегчения посадки EASY-ENTRY

	Ручка
	Ручка разблокировки EASY-ENTRY
	Контрольный язычок для блокировки опор сиденья
	Ручка разблокировки передних опор сиденья

С целью облегчения посадки или выхода пассажиров с 2-го ряда сидений можно откинуть часть EASY-ENTRY многоместного заднего сиденья вперед.



Откидывание части ЕASY-ENTRY многоместного заднего сиденья вперед: потяните ручку разблокировки EASY-ENTRY   вверх.



При помощи ручки разблокировки   откиньте часть EASY-ENTRY вперед.



Откидывание части EASY-ENTRY назад: откиньте часть EASY-ENTRY назад до ее фиксации в жестких креплениях на полу.

Контрольный язычок   больше не виден.

Часть EASY-ENTRY правильно зафиксирована, если:

• опора сиденья фиксируется с характерным щелчком,
• контрольный язычок   больше не виден и полностью втянут в опору сиденья.



Демонтаж части EASY-ENTRY: откиньте спинку сиденья подробнее.



Потяните ручку разблокировки EASY-ENTRY   вверх.



Откиньте часть EASY-ENTRY вперед.



Потяните ручку разблокировки передних опор сиденья   вверх.



Откиньте часть EASY-ENTRY дальше вперед.



Поднимите часть EASY-ENTRY вверх и выведите ее из крепления.



Монтаж части EASY-ENTRY: введите переднюю опору сиденья части EASY-ENTRY в жесткое крепление на полу и зафиксируйте.



Откиньте часть EASY-ENTRY назад.

Задняя опора сиденья части EASY-ENTRY фиксируется с характерным щелчком. Контрольный язычок  на опоре сиденья больше не виден.

Часть EASY-ENTRY правильно зафиксирована, если:

• опора сиденья фиксируется с характерным щелчком,
• контрольный язычок   больше не виден и полностью втянут в опору сиденья.



Откиньте спинку сиденья назад в положение для сидения.

Если часть EASY-ENTRY неправильно зафиксирована:



Откиньте часть EASY-ENTRY вперед.



Снова откиньте часть EASY-ENTRY назад и проконтролируйте блокировку.

Установка положения спинки многоместного заднего сиденья



Потяните ручку разблокировки спинки сиденья   вверх и держите.



Установите спинку сиденья в требуемое положение.



Отпустите ручку разблокировки спинки сиденья   и немного передвиньте спинку сиденья.

Спинка сиденья фиксируется.

Передвижение многоместного заднего сиденья

Важные указания по технике безопасности

ОСТОРОЖНО



Соблюдайте минимальное расстояние в 5 см   от коленей пассажира до находящегося перед ним сиденья.

Расположение сиденья в области оптимальной защиты

	Маркировка возле передней опоры многоместного заднего сиденья
	Основное положение

Из основного положения   возможно передвижение многоместного заднего сиденья пассажиров на 5 см вперед или назад. Учитывайте при этом ограниченное пространство для коленей пассажира, увеличивающее опасность травмирования при торможении.

Увеличение грузового отсека за счет расположения сиденья вне области оптимальной защиты

Оптимальная защита систем удержания пассажиров, таких как подушки и ремни безопасности, обеспечивается только при расположении многоместного заднего сиденья в пределах заданных меток на направляющих (область оптимальной защиты). Рекомендуется располагать многоместное заднее сиденье в пределах меток на направляющих.

Путем передвижения многоместного заднего сиденья на расстояние более 5 см вперед можно увеличить объем багажного отделения / грузового отсека.

При использовании многоместного заднего сиденья пассажирами убедитесь, что у соответствующих пассажиров имеется достаточное пространство для коленей. Минимальное расстояние от коленей до переднего сиденья должно составлять не менее 5 см  , чтобы минимальная степень безопасности обеспечивалась для людей различного роста. Никогда не допускайте сокращения этого минимального расстояния при занятости многоместного заднего сиденья пассажиром. При несоблюдении этого минимального расстояния в случае аварии или торможения существует опасность травмирования из-за удара головой о находящееся впереди сиденье.

Передвижение многоместного заднего сиденья

	Ручки
	Ручки разблокировки EASY-ENTRY / задние опоры
	Ручка разблокировки для продольного передвижения

Перестановку многоместного заднего сиденья можно производить только в том случае, если оно не занято. По возможности передвигайте многоместное заднее сиденье при содействии второго человека.



Потяните вверх ручку разблокировки   для продольной регулировки положения сиденья.



Возьмитесь за ручки   и передвиньте многоместное заднее сиденье в требуемое положение.



Отпустите ручку разблокировки  .

Ручка разблокировки   снова откидывается вниз в исходное положение.



Следите за тем, чтобы все салазки для продольного передвижения зафиксировались с характерным щелчком на обеих сторонах.

Многоместное заднее сиденье больше не должно поддаваться передвижению.

Откидывание заднего многоместного сиденья вниз и вверх

ОСТОРОЖНО



	Ручка разблокировки спинки сиденья
	Ручки разблокировки заднего жесткого крепления сиденья
	Ручки

Возможно откидывание всего многоместного сиденья вперед.



Демонтируйте подголовник подробнее.



Откидывание спинки сиденья (в плоское положение): потяните ручку разблокировки спинки сиденья   вверх и откиньте вперед.



Потяните ручки разблокировки заднего жесткого крепления сиденья   вверх и немного наклоните многоместное заднее сиденье вперед.



Возьмитесь за ручки многоместного заднего сиденья   и откиньте его вперед.

Демонтаж и монтаж многоместного заднего сиденья

ОСТОРОЖНО



Надежная фиксация многоместного заднего сиденья обеспечивается только в том случае, если жесткие крепления сиденья всегда поддерживаются в чистом состоянии и не закрываются никакими предметами.

Обязательно учитывайте указания, касающиеся вариантов компоновки сидений подробнее.

	Ручка разблокировки спинки сиденья
	Ручки разблокировки заднего жесткого крепления сиденья
	Ручки
	Ручка разблокировки передних опор сиденья
	Жесткие крепления сидений

Информация

Производите разблокировку, вынимание и сборку многоместных задних сидений в обратной последовательности только в отмеченном основном положении подробнее.





Демонтаж: следите за тем, чтобы все салазки для продольного передвижения были зафиксированы с обеих сторон.

Многоместное заднее сиденье больше не должно поддаваться передвижению.



Откиньте многоместное заднее сиденье вперед подробнее



Потяните ручку разблокировки   вверх.



Возьмитесь за ручки   многоместного заднего сиденья и выведите его из жестких креплений сиденья  .



Монтаж: возьмитесь за ручки   многоместного заднего сиденья и введите его спереди сверху под углом в передние жесткие крепления сиденья  .



Наклоните многоместное заднее сиденье назад и зафиксируйте.

Ручки разблокировки   откидываются по направлению пола автомобиля вниз.



Откиньте многоместное заднее сиденье назад в положение для сидения.

Задние опоры многоместного заднего сиденья правильно зафиксированы, если:

• опоры сиденья фиксируются с характерным щелчком
• контрольный язычок больше не виден и полностью втянут в опору сиденья

Если задние опоры многоместного заднего сиденья неправильно зафиксированы:



Повторно разблокируйте задние опоры сиденья при помощи ручек разблокировки  .



Возьмитесь за ручки   и потяните многоместное заднее сиденье с силой назад с целью правильной фиксации опор сиденья.

После этого спинку сиденья можно установить в вертикальное положение.



Передвиньте многоместное заднее сиденье в основное положение подробнее.

Заднее сиденье с системой облегчения посадки и выхода из автомобиля EASY-ENTRY

ОСТОРОЖНО



Надежная фиксация задних сидений обеспечивается только в том случае, если жесткие крепления сиденья всегда поддерживаются в чистом состоянии и не закрываются никакими предметами.

Задняя опора сиденья зафиксирована только в том случае, если красный контрольный язычок больше не виден и полностью втянут в опору сиденья.

Заднее сиденье

	Ручка
	Ручки разблокировки функции облегчения посадки EASY-ENTRY
	Контрольный язычок для блокировки опор сиденья

При откидывании заднего сиденья вперед облегчается посадка или выход из автомобиля пассажиров 2-го ряда сидений.



Откидывание заднего сиденья вперед: потяните одну из обеих ручек разблокировки функции облегчения посадки EASY-ENTRY   вверх.



Откиньте заднее сиденье за ручку разблокировки   вперед.



Откидывание заднего сиденья назад: откиньте заднее сиденье назад до фиксации в жестких креплениях сиденья.

Заднее сиденье правильно заблокировано, если:

• опора сиденья фиксируется с характерным щелчком,
• контрольный язычок   больше не виден и полностью втянут в опору сиденья.

Установка положения спинки заднего сиденья

Заднее сиденье



Потяните ручку разблокировки спинки сиденья   вверх и держите.



Установите спинку сиденья в требуемое положение.



Отпустите ручку разблокировки спинки сиденья   и немного передвиньте спинку сиденья.

Спинка сиденья фиксируется.

Передвижение заднего сиденья

Важные указания по технике безопасности

ОСТОРОЖНО



Соблюдайте минимальное расстояние в 5 см   от коленей пассажира до находящегося перед ним сиденья.

Расположение сиденья в области оптимальной защиты

	Метка на передней опоре заднего сиденья
	Основное положение

Из основного положения   возможно передвижение пассажирских сидений на 5 см вперед или назад. Учитывайте при этом ограниченное пространство для коленей пассажира, увеличивающее опасность травмирования при торможении.

Увеличение грузового отсека за счет расположения сиденья вне области оптимальной защиты

Оптимальная защита систем удержания пассажиров, таких как подушки и ремни безопасности, обеспечивается только при расположении задних сидений в пределах заданных меток на направляющих (область оптимальной защиты). Рекомендуется располагать задние сиденья в пределах меток на направляющих.

Путем передвижения задних сидений на расстояние более 5 см вперед можно увеличить объем грузового отсека.

При использовании задних сидений пассажирами убедитесь, что у соответствующих пассажиров имеется достаточное пространство для коленей. Минимальное расстояние от коленей до переднего сиденья должно составлять не менее 5 см  , чтобы минимальная степень безопасности обеспечивалась для людей различного роста. Никогда не допускайте сокращения этого минимального расстояния при занятости заднего сиденья пассажиром. При несоблюдении этого минимального расстояния в случае аварии или торможения существует опасность травмирования из-за удара головой о находящееся впереди сиденье.

Передвижение заднего сиденья

	Ручка разблокировки для продольного передвижения
	Маркировка положения сиденья
	Маркировка базового положения

Заднее сиденье Вы можете передвигать, сидя на нем.



Передвижение: потяните ручку разблокировки   в направлении стрелки.



Потянув за ручку разблокировки, передвиньте заднее сиденье в требуемое положение.



Отпустите ручку разблокировки  .



Передвиньте заднее сиденье вперед и назад до правильной фиксации салазок с обеих сторон.

Сиденье больше не должно поддаваться передвижению.

Откидывание заднего сиденья вниз и вверх

ОСТОРОЖНО



Указание



Информацию о демонтаже держателя для напитков Вы найдете под заголовком "Держатель для напитков в задней части автомобиля" подробнее.

Надежная фиксация задних сидений обеспечивается только в том случае, если жесткие крепления сиденья всегда поддерживаются в чистом состоянии и не закрываются никакими предметами.

Ручка разблокировки спинки сиденья (управление спереди)



Откидывание спинки сиденья вниз (в плоское положение): откиньте подлокотники вверх параллельно спинке сиденья подробнее.



Потяните ручку разблокировки спинки сиденья   вверх.



Откиньте спинку сиденья вперед.

	Ручка
	Пиктограмма
	Ручка разблокировки опоры сиденья
	Контрольный язычок фиксации опор сиденья

Возможно также откидывание вперед всех задний сидений.

Информация

Пиктограмма   на сиденье напоминает Вам о том, что перевозка людей на откинутых вперед сиденьях не разрешается.





Откидывание заднего сиденья вперед: опустите подголовник полностью вниз подробнее.



Откиньте спинку сиденья в плоское положение.



Потяните ручку разблокировки   вверх.



Возьмитесь за ручку сиденья   и откиньте сиденье вперед.



Откидывание спинки заднего сиденья назад: возьмитесь за ручку   и потяните сиденье с чуть большей силой назад.

Задняя опора сиденья фиксируется.

Задние опоры правильно зафиксированы, если:

• опоры сиденья фиксируются с характерным щелчком
• контрольный язычок   больше не виден и полностью втянут в опоры сиденья.



Установите спинку сиденья в требуемое положение подробнее.



Установите подголовник на требуемую высоту подробнее.

Если задние опоры неправильно зафиксированы:



Повторно потяните ручку разблокировки   вверх.



Немного наклоните сиденье вперед и потяните ручку   с силой назад с целью правильной фиксации опор сиденья.



Контрольный язычок   должен быть полностью втянут в опоры сиденья и больше не должен быть виден.



Демонтаж и монтаж заднего сиденья

ОСТОРОЖНО



Надежная фиксация задних сидений обеспечивается только в том случае, если жесткие крепления сиденья всегда поддерживаются в чистом состоянии и не закрываются никакими предметами.

При монтаже и демонтаже задних сидений с системой обогрева и вентиляции сидений обратите внимание на прокладку проводов. В противном случае Вы можете повредить провода.

Используйте только задние сиденья с системой обогрева и вентиляции сидений, которые поставлялись вместе с автомобилем.

Если автомобиль оснащен столиком, то кнопки системы обогрева и вентиляции сидений могут быть недоступны.

Повернутое положение первого ряда задних сидений

	Откинутое заднее сиденье (пример: стандартное заднее сиденье)
	Крепление направляющей планки к сиденью
	Ручка разблокировки
	Ручка



Демонтаж: следите за тем, чтобы все салазки для продольного передвижения были зафиксированы с обеих сторон.

Заднее сиденье не должно поддаваться передвижению.



Откиньте сиденье вперед подробнее.



Снимите крышку   с гнезда в полу.



Снимите заглушку с кронштейна на сиденье.



Отожмите в сторону и выньте штекер   из гнезда электропитания  .



Вставьте заглушку в гнездо электропитания   и закройте гнездо в полу крышкой  .



Закрепите штекер   на кронштейне   на сиденье.



Держите сиденье за ручку  .



Откиньте обе ручки разблокировки   вверх.



Передвиньте сложенное сиденье вперед.



Выньте сиденье.



Монтаж: возьмитесь за ручку   сиденья.



Введите сиденье спереди сверху под косым углом в передние жесткие крепления сиденья   и зафиксируйте его.

Только при фиксации передних опор сиденья с характерным щелчком сиденье зафиксировано надлежащим образом.



Снимите крышку   с гнезда в полу.



Снимите заглушку с гнезда электропитания  .



Выньте штекер   системы вентиляции сидений и системы обогрева сидений из кронштейна   и вставьте в гнездо электропитания  .



Насадите заглушку на кронштейн   на сиденье.



Закройте гнездо в полу крышкой  .



Откиньте сиденье назад в плоское положение или положение для сидения подробнее.



Передвиньте сиденье в основное положение подробнее.

Комбинация сиденья и спального места

Общие указания

Указание



Петлеобразные ручки

	Перестановка спинки сиденья
	Передвижение комбинации сиденья и спального места

На комбинации сиденья и спального места могут поместиться три человека. Спинку сиденья можно переставить в вертикальное и горизонтальное положение. При перестановке спинки сиденья в горизонтальное положение вместе с удлинением спального места получается сплошная поверхность для лежания для двух человек.

Пассажирам разрешается использовать комбинацию сиденья и спального места только в том случае, если спинка сиденья установлена в вертикальное положение. Только в этом случае ремни безопасности обеспечивают предусмотренную защиту.

Комбинация сиденья и спального места оснащена двумя выдвижными дополнительными отсеками под подушкой сидений подробнее. Вы можете пользоваться дополнительными отсеками, например, для хранения постельных принадлежностей.

Передвижение комбинации сиденья и спального места

Важные указания по технике безопасности

ОСТОРОЖНО



Соблюдайте минимальное расстояние в 5 см   от коленей пассажира до находящегося перед ним сиденья.

Указание



Расположение сиденья в области оптимальной защиты

	Метка возле передней опоры комбинации сиденья и спального места
	Основное положение

Из основного положения   возможно передвижение комбинации сиденья и спального места для пассажиров на 5 см вперед или назад. Учитывайте при этом ограниченное пространство для коленей пассажира, увеличивающее опасность травмирования при торможении.

Увеличение грузового отсека за счет расположения сиденья вне области оптимальной защиты

Оптимальная защита систем удержания пассажиров, таких как подушки и ремни безопасности, обеспечивается только при расположении комбинации сиденья и спального места в пределах заданных меток на направляющих (область оптимальной защиты). Рекомендуется располагать комбинацию сиденья и спального места в пределах меток на направляющих.

Путем передвижения комбинации сиденья и спального места на расстояние более 5 см вперед или назад можно увеличить объем багажного отделения.

При использовании комбинации сиденья и спального места пассажирами убедитесь, что у соответствующих пассажиров имеется достаточное пространство для коленей. Минимальное расстояние от коленей до переднего сиденья должно составлять не менее 5 см  , чтобы минимальная степень безопасности обеспечивалась для людей различного роста. Никогда не допускайте сокращения этого минимального расстояния при занятости комбинации сиденья и спального места пассажиром. При несоблюдении этого минимального расстояния в случае аварии или торможения существует опасность травмирования из-за удара головой о находящееся впереди сиденье.

Передвижение комбинации сиденья и спального места

Ручка разблокировки для продольного передвижения

Если салазки переднего ряда задних сидений в направляющих планках слишком сильно смещены назад, то комбинация сиденья и спального места не будет передвигаться вперед. В этом случае воспользуйтесь рукояткой подробнее, чтобы передвинуть салазки сидений подробнее.

Перестановку комбинации сиденья и спального места можно производить только в том случае, если оно не занято. Тяните комбинацию сиденья и спального места вперед только за петлю между подушкой и спинкой сиденья.



Потяните ручку разблокировки для продольного передвижения   до упора вверх и удерживайте ее.



Возьмитесь за петлю между подушкой и спинкой сиденья подробнее и передвиньте комбинацию сиденья и спального места.



Отпустите ручку разблокировки для продольного передвижения  .

Блокировочная защелка автоматически фиксируется.



Следите за тем, чтобы все салазки для продольного передвижения зафиксировались с характерным щелчком на обеих сторонах.

Комбинация сиденья и спального места больше не должна поддаваться передвижению.

Ручка для салазок сиденья

При демонтаже комбинации сиденья и спального места, многоместного заднего сиденья или отдельного сиденья может произойти смещение салазок сиденья в одной из направляющих планок. В таком случае салазки сиденья больше не находятся параллельно друг к другу в направляющих планках. Если салазки сиденья не находятся на одинаковой позиции в направляющих планках, то монтаж соответствующего сиденья больше невозможен.

С помощью ручки   Вы можете установить салазки сиденья в правильное положение. Кроме того, с помощью конца ручки возможны открывание и закрывание шлицевых затворов. Ручка расположена в дополнительном отсеке комбинации сиденья и спального места подробнее.

Передвиньте салазки сиденья



Поместите острие ручки   на средний из 3   болтов.



Переведите ручку   вниз на салазки сиденья  .



Нажмите салазки сиденья   при помощи ручки   в направляющую планку  .

Салазки сиденья   разблокированы.



Передвиньте салазки сиденья   в правильное положение и зафиксируйте.



Снимите ручку   вверх со среднего болта  .

Монтаж/демонтаж комбинации сиденья и спального места

ОСТОРОЖНО



Надежная фиксация комбинации сиденья и спального места обеспечивается только в том случае, если жесткие крепления сиденья всегда поддерживаются в чистом состоянии и не закрываются никакими предметами.

Монтаж комбинации сиденья и спального места в положении визави не допускается.

Обязательно учитывайте указания, касающиеся вариантов компоновки сидений подробнее.

Пример: стандартное многоместное заднее сиденье

	Ручка разблокировки заднего жесткого крепления сиденья
	Ручка разблокировки передних опор сиденья
	Жесткие крепления сидений

Информация

Производите разблокировку, вынимание и сборку комбинации сиденья и спального места в обратной последовательности только в маркированном основном положении подробнее.





Демонтаж: при необходимости демонтируйте удлинение спального места подробнее.



Выньте дополнительные отсеки для принадлежностей подробнее.



Следите за тем, чтобы все салазки для продольного передвижения зафиксировались с характерным щелчком на обеих сторонах.

Комбинация сиденья и спального места больше не должна поддаваться передвижению.



Откиньте ручку разблокировки заднего жесткого крепления сиденья   вверх.



Откиньте комбинацию сиденья и спального места вперед, взявшись за верхний край спинки сиденья.



Потяните ручку разблокировки передних опор многоместного сиденья   вверх.



Возьмитесь за нижний край подушки комбинации сиденья и спального места.



Немного наклоните комбинацию сиденья и спального места вперед и выведите его из жестких креплений сиденья  .



Монтаж: выньте дополнительные отсеки подробнее.



Возьмитесь за нижний край подушки комбинации сиденья и спального места.



Введите комбинацию сиденья и спального места спереди сверху в передние жесткие крепления сиденья и зафиксируйте его.



Откиньте ручку разблокировки   по направлению пола автомобиля вниз.



Откиньте комбинацию сиденья и спального места назад в положение для сидения.

Задние опоры комбинации сиденья и спального места правильно зафиксированы, если:

• опоры сиденья фиксируются с характерным щелчком
• контрольные язычки   на опорах сиденья больше не видны и полностью втянуты в опоры сиденья.

Если задние опоры комбинации сиденья и спального места неправильно зафиксированы:



Нажмите ручку разблокировки задних опор сиденья   вниз и держите ее нажатой до тех пор, пока контрольные язычки   не втянутся полностью в задние опоры сиденья.

Если задние опоры комбинации сиденья и спального места снова неправильно зафиксированы:



Снова откиньте комбинацию сиденья и спального места вперед, а затем с силой назад с целью правильной фиксации опор сиденья.



Установите дополнительные отсеки подробнее.

Удлинение спального места

При откидывании удлинения спального места вверх или его демонтаже багажное отделение / грузовой отсек увеличивается.



Откидывание вверх: потяните ручку разблокировки   назад и приведите удлинение спального места  в вертикальное положение.

Удлинение спального места фиксируется в вертикальном положении.



Демонтаж: откиньте удлинение спального места   вверх.



Вывинтите обе поворотные ручки   на правой и левой сторонах.



Выньте удлинение спального места   из направляющих планок.



Монтаж: выровняйте удлинение спального места   над направляющими планками и вставьте.



Завинтите обе поворотные ручки   на правой и левой стороне.

Монтаж и демонтаж поверхности для лежания

ОСТОРОЖНО



Вид сзади на комбинацию сиденья и спального места

	Держатели подголовника
	Удлинение спального места

На поверхности для лежания могут поместиться два человека.



Монтаж: откиньте короткую часть удлинения спального места вверх.



Передвиньте комбинацию сиденья и спального места вперед до метки   на направляющей планкеподробнее.



Демонтировать подголовники комбинации сиденья и спального места.



Повернув подголовники на 180°, вставьте их в держатели на обратной стороне спинки.



Потяните ручку разблокировки спинки сиденья   вверх и приведите спинку сиденья в горизонтальное положение. При этом держите спинку сиденья только за петлеобразную ручку спинки сиденья подробнее.

Подушка сиденья слегка приподнимается.



Откиньте вниз короткую часть удлинения спального места.



Демонтаж: демонтаж поверхности для лежания производится в обратной последовательности по аналогии с монтажом.



В завершение верните комбинацию сиденья и спального места в основное положение подробнее и убедитесь в том, что спинка сиденья находится в вертикальном положении.

////////////////////////////////

содержание   ..  30  31  32  33  34    ..
