Мерседес-Бенц S-class (седан). Возможности размещения багажа






Быстрый доступ

Правила загрузки
Вещевые отсеки
Багажные сетки
Лыжный чехол
Крючок для сумок в багажнике
Выдвижной ящик багажника EASY-PACK
Крепление груза при помощи крючков для багажной сетки
Дополнительный отсек под полом багажника
Верхний багажник



Правила загрузки

ОСТОРОЖНО


Ходовые качества загруженного автомобиля зависят от распределения груза. При загрузке и транспортировке груза выполняйте следующие рекомендации:
  • Общая масса перевозимого груза, включая пассажиров, не должна превышать полную нормативную массу и допустимые нагрузки на мосты автомобиля.
  • По возможности размещайте перевозимые Вами предметы в багажнике.
  • Укладывайте тяжелый груз в багажнике как можно дальше вперед и как можно ниже.
  • Не загружайте автомобиль выше верхней кромки спинок сидений.
  • По возможности, всегда транспортируйте груз позади незанятых сидений.
  • Крепите груз средствами крепления, обладающими достаточной прочностью на разрыв и истирание. Обезопасьте острые края мягким материалом.
Средства крепления Вы можете приобрести в специализированной мастерской с квалифицированным персоналом, например, в пункте ТО "Мерседес-Бенц.
Вверх


Вещевые отсеки




Важные указания по технике безопасности

ОСТОРОЖНО


Учитывайте правила загрузки подробнее.


Вещевые отсеки в передней части автомобиля




Вещевой ящик






Открывание: потяните за ручку   и откройте крышку вещевого ящика  .

Закрывание: откиньте крышку вещевого ящика   вверх до фиксации.
В вещевом ящике находятся:
  • держатель для монет,
  • держатель для авторучек,
  • три держателя для чековых карточек и
  • держатель для устройства дистанционного управления мультимедийной системы.
Разблокировка и блокировка вещевого ящика возможна только при помощи аварийного ключа подробнее.

Блокировка: вставьте аварийный ключ в замок и поверните его на четверть оборота вправо в положение.

Разблокировка: вставьте аварийный ключ в замок и поверните его на четверть оборота влево в положение  .




Отделение для очков







Открывание: нажмите на маркировку  .
  • Отделение для очков откидывается вниз.
    •
    Закрывание: снова нажмите на маркировку   и выведите вверху отделение для очков из фиксации.
    Следите за тем, чтобы отделение для очков во время движения было закрытым.




    Вещевые отсеки в центральной консоли






    Вещевой отсек в центральной консоли (пример: Мерседес-Maybach)

    Открывание: слегка нажмите на маркировку  .

    Закрывание: задвиньте вещевой отсек   в направлении стрелки до фиксации.

    Открывание: подвиньте крышку возле хромированного элемента   назад.
  • Закрывание: слегка нажмите на шероховатую поверхность под хромированным элементом  .
    •





    Вещевой отсек / отсек для телефона под подлокотником









    Открывание: нажмите на кнопку   или  и откиньте подлокотник влево или вправо.
    В зависимости от комплектации автомобиля в вещевом отсеке установлены:
    • гнездо для подключения внешнего источника Aux-in
    • мультимедийный модуль подключения с гнездом для подключения приборов USB, например устройств iPod®, iPhone® или MP3-плейера (см. электронное "Руководство по эксплуатации")
    • приемное гнездо для мобильного телефона



    Вещевой отсек в дверях





    В вещевых отсеках в дверях   можно разместить, например, свернутый сигнальный жилет и маленький зонтик.
    В дверях   можно размещать бутылки емкостью до 1,0 л.


    Вещевые отсеки в задней части автомобиля





    Вещевые отсеки в задней части салона






    Автомобили с многоместным задним сиденьем:

    Открывание: опустите подлокотник вниз.

    Потяните за ручку   и откиньте подлокотник вверх.
    Автомобили с электрически устанавливаемыми крайними сиденьями:

    Открывание: опустите подлокотник вниз.

    Потяните ручку   вверх и откиньте подлокотник.




    Вещевой отсек в центральной консоли в задней части автомобиля






    Автомобили с отдельными сиденьями в задней части автомобиля и центральной консолью

    Потяните фиксирующую ручку   вверх и откиньте подлокотник.
    В зависимости от комплектации автомобиля в задней части автомобиля установлены:
    • гнездо для подключения прибора USB
    • гнездо для подключения внешнего источника Aux-in
    • держатель для мобильного телефона
    • гнездо электропитания на 230 В
    Автомобили с системой делового пользования телефоном в задней части автомобиля: в центральной консоли находится отсек для размещения телефонной трубки в задней части салона.

    Слегка нажмите на крышку корпуса гнезда электропитания.

    Слегка нажмите на отсек для телефонной трубки в задней части салона  .



    Вещевой бокс в спинке сиденья в задней части автомобиля





    Автомобили с многоместным задним сиденьем:

    Открывание: откиньте подлокотник в задней части салона вниз.

    Потяните за ручку   и откиньте крышку   вниз.
    Автомобили с электрически устанавливаемыми крайними сиденьями:

    Открывание: откиньте подлокотник в задней части салона вниз.

    Потяните за ручку   и откиньте крышку   вниз.
    Автомобили с отдельными сиденьями в задней части автомобиля и центральной консолью:

    Открывание: откиньте подлокотник в задней части салона вниз.

    Потяните за ручку   и откиньте крышку   вниз.
    В зависимости от комплектации автомобиля вместо вещевого отсека установлен DVD-плейер.




    Откидной столик






    ОСТОРОЖНО



    Откидывание: откройте подлокотник в задней части салона   подробнее.

    Потяните откидной столик впереди за выемку   или  и поверните наружу.

    Откиньте столешницы в разные стороны.

    Складывание: сложите столешницы и вставьте откидной столик внутрь.
    Вверх




    Багажные сетки

    Багажные сетки находятся
    • в пространстве для ног переднего пассажира
    • на обратной стороне сидений водителя и переднего пассажира
    • слева и справа сбоку в багажнике
    Соблюдайте правила загрузки подробнее и указания по технике безопасности относительно вещевых отсеков подробнее.
    Вверх



    Лыжный чехол







    Важные указания по технике безопасности

    ОСТОРОЖНО


    При пользовании лыжным чехлом придерживайтесь следующих правил:
    • В лыжном чехле можно транспортировать не более трех пар лыж.
    • Осторожно задвигая и вынимая лыжи, обращайте внимание на их острые края и углы.
    • Разместите лыжи, как описано ниже:
      • При задвигании положите ходовые поверхности соответствующей пары лыж друг на друга.
      • Одна пара лыж лежит внизу острыми концами наружу.
      • Две другие пары лежат слева и справа на нижней паре лыж. При этом острые концы разместите под углом 90° по отношению к нижним острым концам.


    Разворачивание лыжного чехла и загрузка лыж

    Автомобили с многоместным задним сиденьем
    Автомобили с электрически устанавливаемыми крайними сиденьями

    Автомобили с электрически устанавливаемыми крайними сиденьями: полностью задвиньте подголовник подробнее.

    Откиньте подлокотник в задней части автомобиля вниз.

    Потяните за ручку   и откиньте крышку   вниз.
    Автомобили с многоместным задним сиденьем
    Автомобили с электрически устанавливаемыми крайними сиденьями

    Отсоедините ленты "велькро"на лыжном чехле  .

    Втяните лыжный чехол   в салон автомобиля и разверните.

    Откройте крышку багажника.

    Потяните за ручку   дверцы.

    Откройте и отведите дверцу в сторону до фиксации магнитами.

    Задвиньте лыжи через багажник в лыжный чехол.

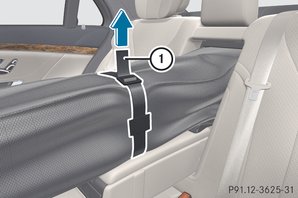

    Туго затяните стяжной ремень  , потянув его за свободный конец, до полной фиксации лыж в чехле.
    Автомобили с многоместным задним сиденьем
    Автомобили с электрически устанавливаемыми крайними сиденьями

    Прицепите крючок   к скобе  .

    Туго затяните крепежный ремень   за свободный конец.


    Разгрузка лыж и складывание лыжного чехла


    Отсоедините стяжной ремень  .

    Ослабьте крепежный ремень  .

    Отцепите крючок   от скобы  .

    Осторожно выньте лыжи из чехла через багажник.

    Закройте дверцу в багажнике.

    Сложите лыжный чехол при помощи складывающего устройства и закройте при помощи ленты "велькро".

    Уберите чехол в спинку сиденья.

    Поднимите и закройте шторку.
    Если лыжный чехол Вам не нужен, закройте дверцу чехла в багажнике. Этим Вы можете предотвратить несанкционированное проникновение из салона автомобиля в багажник.


    Демонтаж лыжного чехла

    Лыжный чехол можно снять для очистки или просушки.

    Откройте крышку багажника.

    Откройте крышку  .

    Отсоедините лыжный чехол от фиксации   и выньте.
    При демонтированном лыжном чехле Вы можете пользоваться проемом для длинномерного груза для размещения груза.
    Вверх




    Крючок для сумок в багажнике

    ОСТОРОЖНО



    Указание



    Потяните крючок для сумок   вниз за язычок  .
    Вверх


    Выдвижной ящик багажника EASY-PACK






    Важные указания по технике безопасности

    ОСТОРОЖНО



    Указание


    Максимально допустимая загрузка выдвижного ящика багажника EASY-PACK составляет 10 кг. Начиная с загрузки примерно 5 кг дно выдвижного ящика опускается до настила пола багажника. Таким образом предотвращается перегрузка выдвижного ящика.


    Плавная установка высоты

    Пример

    Вытяните выдвижной ящик за ручку   в направлении стрелки до упора.

    Опускание погрузочной площадки: нажмите рукой на середину погрузочной площадки   в направлении стрелки вниз так, чтобы погрузочная площадка   достигла требуемого положения.

    Подъем погрузочной площадки: нажмите на кнопку  .
  • Погрузочная площадка   выдвижного ящика автоматически поднимается вверх.
    •
    Убирание выдвижного ящика на место: задвиньте выдвижной ящик за ручку   до упора.


    Демонтаж и монтаж

    Пример

    Монтаж: вставьте держатели   выдвижного ящика   в отверстия  .
    Пример

    Приподнимите выдвижной ящик   и нажмите карабин   до упора в крепление  .

    Поверните левый поворотный затвор   влево, а правый поворотный затвор   – вправо на 90°.

    Демонтаж: поверните левый поворотный затвор   вправо, а правый поворотный затвор   – влево на 90°.

    Нажмите выдвижной ящик   вниз и вытяните его из креплений  .
    После демонтажа храните выдвижной ящик багажника EASY-PACK в горизонтальном положении, например на подходящей для этого полке.
    Вверх








    Крепление груза при помощи крючков для багажной сетки



    Общие указания

    Выполняйте следующие указания по креплению груза:
    • Для крепления груза пользуйтесь крючками для багажной сетки.
    • Не пользуйтесь для крепления груза эластичными ремнями или сетками. Они предназначены только для предохранения от смещения легких грузов.
    • Не протягивайте средства крепления через острые края или углы.
    • Обезопасьте острые края мягким материалом.


    Багажник

    В зависимости от комплектации в багажнике имеется до четырех крючков для багажной сетки.
    Вверх



    Дополнительный отсек под полом багажника


    Открывание: откройте крышку багажника.

    Нажмите ручку   в месте рифления вниз.
  • Ручка   откидывается вверх.
    •
    Откиньте пол багажника   за ручку   вверх до его прилегания к перегородке багажника.

    Откиньте крючок   на обратной стороне пола багажного отделения.

    Навесьте крючок   в желоб  .

    Закрывание: выведите крючок   из желоба  .

    Закрепите крючок   на держателе на нижней стороне пола багажника.

    Опустите пол багажника вниз.
    Вверх



    Верхний багажник







    Важные указания по технике безопасности

    ОСТОРОЖНО


    Информацию о максимальной нагрузке на крышу Вы найдете в разделе "Технические характеристики" подробнее.

    Указание


    Нарушение инструкций по монтажу верхнего багажника или по креплению багажа может привести к их отсоединению и падению с автомобиля. Поэтому обязательно соблюдайте указания в руководстве по монтажу изготовителя верхнего багажника.
    Автомобили с панорамным сдвижным люком: при установленном верхнем багажнике панорамный сдвижной люк не открывается. Для вентиляции салона автомобиля Вы можете дополнительно приподнять панорамный сдвижной люк.
    При соприкосновении с верхним багажником, допущенным "Мерседес-Бенц" к установке на автомобиль, панорамный сдвижной люк немного опускается, но его задняя часть остается приподнятой.


    Крепление верхнего багажника


    Откиньте защитные крышки   в направлении стрелки вверх.

    Крепите верхний багажник на крыше только в точках под заглушками  .

    Соблюдайте инструкцию изготовителя по монтажу.





    ////////////////////////////////
