Мерседес-Бенц R-class (универсал). Сдвижной верхний люк
Быстрый доступ
Важные указания по технике безопасности
ОСТОРОЖНО
При открывании и закрывании сдвижного верхнего люка следите за тем, чтобы никто не был защемлен.
В случае опасности отпустите кнопку. В автоматическом режиме коротко нажмите на кнопку в любом направлении для остановки сдвижного верхнего люка.
ОСТОРОЖНО
При аварии стекло сдвижного верхнего люка может разбиться. Если Вы не пристегнуты ремнем безопасности, то при опрокидывании автомобиля существует опасность выброса через свободное отверстие. Поэтому всегда пристегивайте ремень безопасности. Этим Вы уменьшите риск травмирования.
ОСТОРОЖНО
Дети могут привести в действие сдвижной верхний люк и получить травмы.
Никогда не оставляйте детей в автомобиле без присмотра. Всегда берите ключ с собой даже при кратковременном выходе из автомобиля.
Открывайте сдвижной верхний люк только, если он свободен от льда и снега. В противном случае возможно нарушение ее функционирования.
Не перевозите длинномерные предметы выступающими наружу из сдвижного верхнего люка. Существует опасность повреждения уплотнительных планок.
При движении с открытым сдвижным верхним люком помимо обычных шумов от встречного ветра в салоне могут возникнуть также и резонансные шумы. Их причиной являются незначительные колебания давления в салоне автомобиля.
Для снижения или устранения этих шумов:
-
измените положение сдвижного верхнего люка,
-
приоткройте боковое стекло или
-
откройте панорамную сдвижную панель крыши до комфортабельного положения.
Ваш автомобиль может быть оборудован сдвижным верхним люком или панорамной сдвижной панелью крыши. В нижеследующей главе термин "сдвижной верхний люк" употребляется для обозначения обоих вариантов сдвижных верхних люков.
Управление сдвижным верхним люком
Открывание и закрывание

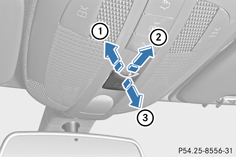

Панель
управления под крышей
 |
Подъем |
 |
Открывание |
 |
Закрывание / опускание |
Поверните ключ в замке зажигания в положение 1 или 2.
Нажмите или потяните кнопку
в
соответствующем направлении.
При нажатии на кнопку
с
преодолением точки сопротивления начинается
автоматическое движение в соответствующем
направлении. Вы можете остановить автоматический
режим повторным нажатием на кнопку.
Крышка солнцезащитного экрана автоматически открывается при открывании сдвижного верхнего люка. При поднятом или закрытом сдвижном верхнем люке крышку солнцезащитного экрана можно открывать или закрывать вручную.
После выключения двигателя и вынимания ключа управление сдвижным верхним люком возможно и далее. Эта функция доступна в течение пяти минут или до открывания двери водителя или переднего пассажира.
Закрывание при дожде
Сдвижной верхний люк закрывается автоматически:
-
при первых каплях дождя,
-
при очень высокой или низкой температуре наружного воздуха,
-
через шесть часов,
-
при перебоях напряжения питания.
После этого сдвижной верхний люк приподнимается сзади для вентиляции салона автомобиля.
Если сдвижной верхний люк закрывается при помощи функции закрывания при дожде и при этом блокируется, то он опять слегка приоткрывается. После этого функция закрывания при дожде деактивирована.
Сдвижной верхний люк не закрывается, если:
-
приподнят задний край,
-
активирована блокировка,
-
капли дождя не попадают на поверхность датчика дождя на ветровом стекле (например, при нахождении автомобиля под мостом или навесом).
Юстировка
Если после юстировки сдвижной верхний люк невозможно открыть или закрыть полностью, обратитесь в специализированную мастерскую с квалифицированным персоналом.
Заново отъюстируйте сдвижной верхний люк, если он двигается только рывками или если аккумуляторная батарея была отсоединена или разряжена.
Поверните ключ в замке зажигания в положение 0.
Выньте предохранитель для сдвижного верхнего люка из блока предохранителей. Место расположения предохранителя Вы узнаете по схеме расположения предохранителей в комплекте бортового инструмента Подробности.
Опять вставьте предохранитель.
Поверните ключ в замке зажигания в положение 2.
Полностью поднимите сдвижной верхний люк сзади Подробности.
Держите кнопку
нажатой
еще одну секунду.
Проверьте функцию полного открывания и закрывания сдвижного верхнего люка Подробности.
В противном случае следует повторить указанные шаги еще раз.
Управление панорамной сдвижной панелью крыши
Открывание и закрывание
Панель
управления под крышей|
|
Подъем |
|
|
Открывание |
|
|
Закрывание / опускание |
Панорамная сдвижная панель крыши поддается передвижению только при открытых солнцезащитных шторках Подробности.
Поверните ключ в замке зажигания в положение 1 или 2.
Нажмите или потяните кнопку
в
соответствующем направлении.
При нажатии на кнопку
с
преодолением точки сопротивления начинается
автоматическое движение в соответствующем
направлении. Вы можете остановить автоматический
режим повторным нажатием на кнопку.
Автоматический режим подъема доступен только при закрытом сдвижном верхнем люке.
Закрывание при дожде
При нахождении ключа в замке зажигания в положении 0 или вынутом ключе панорамная сдвижная панель крыши закрывается автоматически:
-
при первых каплях дождя,
-
при очень высокой или низкой температуре наружного воздуха,
-
через шесть часов,
-
при перебоях напряжения питания.
Панорамная сдвижная панель крыши остается приподнятой сзади для вентиляции салона автомобиля.
Если панорамная сдвижная панель крыши закрывается при помощи функции закрывания при дожде и при этом блокируется, то она опять слегка приоткрывается. После этого функция закрывания при дожде деактивирована.
Панорамная сдвижная панель крыши не закрывается, если:
-
приподнят задний край,
-
активирована блокировка,
-
капли дождя не попадают на поверхность датчика дождя на ветровом стекле (например, при нахождении автомобиля под мостом или навесом).
Управление солнцезащитными шторками панорамной сдвижной панели крыши
Важные указания по технике безопасности
ОСТОРОЖНО
Открывая и закрывая шторки, следите за тем, чтобы никто не был защемлен.
Солнцезащитные шторки предназначены для защиты от солнечного излучения. Солнцезащитные шторки можно открывать или закрывать одновременно только при закрытой панорамной сдвижной панели крыши.
Открывание и закрывание солнцезащитных шторок
Панель
управления под крышей|
|
Открывание |
|
|
Открывание |
|
|
Закрывание |
Поверните ключ в замке зажигания в положение 1 или 2.
Нажмите или потяните кнопку
в
соответствующем направлении.
При открывании солнцезащитных шторок Вы можете
включить автоматический режим. Для этого коротко
нажмите на кнопку
с
преодолением точки сопротивления в направлении
стрелки
.
Вы можете остановить автоматический режим повторным
нажатием на кнопку.
Юстировка панорамной сдвижной панели крыши и солнцезащитных шторок
Если после юстировки панорамную сдвижную панель крыши и солнцезащитную шторку невозможно открыть или закрыть полностью, обратитесь в специализированную мастерскую с квалифицированным персоналом.
Если панорамная сдвижная панель крыши или солнцезащитные шторки двигаются только рывками, заново отъюстируйте панорамную сдвижную панель крыши и солнцезащитные шторки.
Поверните ключ в замке зажигания в положение 1 или 2.
Потяните кнопку
несколько
раз до точки сопротивления в направлении
стрелки
до тех пор, пока панорамная сдвижная панель
крыши полностью не закроется.
Продолжайте тянуть кнопку
еще
одну секунду.
Потяните кнопку
несколько
раз до точки сопротивления в направлении
стрелки
до тех пор, пока солнцезащитные шторки полностью
не закроются.
Продолжайте тянуть кнопку
еще
одну секунду.
Проверьте функцию полного открывания панорамной сдвижной панели крыши Подробности и солнцезащитных шторок Подробности.
В противном случае следует повторить указанные шаги еще раз.
Проблемы со сдвижным верхним люком
ОСТОРОЖНО
Вы можете получить тяжелые, вплоть до смертельных, травмы при закрывании сдвижного верхнего люка с повышенным усилием закрывания или без функции защиты от защемления. При закрывании сдвижного верхнего люка следите за тем, чтобы никто не был защемлен.
Ваш автомобиль может быть оборудован сдвижным верхним люком или панорамной сдвижной панелью крыши. В нижеследующей главе термин "сдвижной верхний люк" употребляется для обозначения обоих вариантов сдвижных верхних люков.
|
проблема |
Возможные причины/последствия и
|
|---|---|
|
Сдвижной верхний люк не закрывается, причина неясна.
|
Если при закрывании сдвижной верхний люк блокируется и опять немного открывается:
Сразу после блокировки еще раз потяните
кнопку
Сдвижной верхний люк закрывается с повышенным усилием. Если сдвижной верхний люк снова блокируется и опять немного открывается:
Сразу после блокировки еще раз потяните
кнопку
Сдвижной верхний люк закрывается без функции защиты от защемления. |
Решения
////////////////////////////////
