Мерседес-Бенц GLA (внедорожник). Правила загрузки



Ходовые качества загруженного автомобиля зависят от распределения груза.
Выполняйте следующие рекомендации по загрузке и транспортировке груза:
  • Общая масса перевозимого груза, включая пассажиров, не должна превышать полную нормативную массу и допустимые нагрузки на мосты автомобиля.
  • По возможности размещайте перевозимые Вами предметы в багажном отделении.
  • Укладывайте тяжелый груз в багажном отделении как можно дальше вперед и как можно ниже.
  • Не загружайте автомобиль выше верхней кромки спинок сидений.
  • Всегда плотно придвигайте груз к спинкам задних или передних сидений. При этом следите за тем, чтобы спинки сидений были правильно зафиксированы.
  • По возможности, всегда транспортируйте груз позади незанятых сидений.
  • Пользуйтесь крепежными проушинами и багажными сетками для транспортировки груза и багажа.
  • Пользуйтесь крепежными проушинами и крепежным материалами, соответствующими весу и размерам груза.
  • Максимальная загрузка дополнительного отсека под полом багажного отделения не должна превышать 25 кг.
  • Крепите груз средствами крепления, обладающими достаточной прочностью на разрыв и истирание. Обезопасьте острые края мягким материалом.

Указание



Мерседес-Бенц GLA (внедорожник). Возможности размещения багажа




Быстрый доступ

Вещевые отсеки
Багажные сетки
Откидная спинка сиденья переднего пассажира
‌Проем для длинномерного груза в задней части автомобиля
Увеличение объема багажного отделения
Крепление груза
Задняя полка
Предохранительная сетка
Дополнительный отсек под полом багажного отделения
Верхний багажник


Вещевые отсеки




Важные указания по технике безопасности

ОСТОРОЖНО


Соблюдайте правила загрузки подробнее.


Вещевые отсеки в передней части автомобиля





Вещевой ящик







Открывание: потяните за ручку   и откройте крышку вещевого ящика  .

Закрывание: откиньте крышку вещевого ящика   вверх до фиксации.
В крышке вещевого ящика вверху находится держатель для авторучек.




Отделение для очков







Открывание: нажмите на маркировку  .
Следите за тем, чтобы отделение для очков во время движения было закрытым.



Вещевой отсек в центральной консоли впереди





Пример для автомобилей с рычагом управления АКП DIRECT SELECT

Открывание: слегка нажмите на маркировку крышки  .

Информация





Вещевой отсек перед подлокотником





Автомобили с рычагом переключения АКП DIRECT SELECT

Открывание: слегка нажмите на маркировку крышки  .

Информация






Вещевой отсек / отсек для телефона под подлокотником







Открывание: автомобили с передвижным подлокотником: убедитесь в том, что подлокотник находится в заднем положении.

Нажмите на кнопку   и откиньте подлокотник вверх.
В зависимости от комплектации автомобиля подлокотник может сдвигаться в продольном направлении вперед и назад.
В зависимости от комплектации автомобиля в вещевом отсеке установлены:
  • мультимедийный модуль подключения с одним слотом для карты SD и 2 гнездами для подключения приборов USB, например приборов iPod®, iPhone® или MP3-плеера (см. отдельное руководство по эксплуатации)
  • приемное гнездо для мобильного телефона подробнее.



Вещевые отсеки под сиденьями водителя и переднего пассажира





ОСТОРОЖНО


Максимально допустимая загрузка вещевого отсека составляет 1,2 кг.

Открывание: потяните ручку   вверх и откройте крышку   вперед.
В автомобилях с огнетушителем вместо вещевого отсека под сиденьем водителя прикреплен огнетушитель.


Вещевые отсеки в задней части автомобиля




Вещевой отсек в центральной консоли в задней части автомобиля






Открывание: откройте вещевой отсек  , потянув вверху за кромку.

Информация


Вверх





Багажные сетки

Багажные сетки находятся:
  • в пространстве для ног переднего пассажира,
  • на обратной стороне сидений водителя и переднего пассажира,
  • слева и справа сбоку в багажном отделении,
Соблюдайте правила загрузки подробнее и указания по технике безопасности относительно вещевых отсеков подробнее.
Вверх



Откидная спинка сиденья переднего пассажира

ОСТОРОЖНО


Для увеличения объема багажного отделения Вы можете откинуть вперед спинку сиденья на стороне переднего пассажира.
Если Вам более не нужна откинутая спинка сиденья на стороне переднего пассажира, верните ее в исходное положение.

Откидывание вперед: слегка нажмите на спинку сиденья назад.

Потяните за ручку разблокировки   и полностью опустите спинку на подушку сиденья до фиксации.

Откидывание назад: слегка нажмите на спинку вниз и потяните за ручку разблокировки  .

Откиньте спинку сиденья назад до фиксации.
Вверх

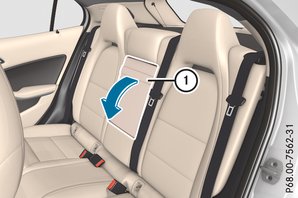

‌Проем для длинномерного груза в задней части автомобиля


Открывание: опустите подлокотник   вниз.

Потяните средний подголовник многоместного заднего сиденья в крайнее верхнее положениеподробнее.

Передвиньте блокировочную защелку   по направлению стрелки.

Откиньте крышку   до конца в сторону.


Крышка   удерживается в открытом положении при помощи магнита.



Закрывание: откиньте крышку   в багажном отделении назад до фиксации.

При необходимости полностью откиньте подлокотник   вверх.
Соблюдайте правила загрузки подробнее.
Вверх



Увеличение объема багажного отделения







Важные указания по технике безопасности

ОСТОРОЖНО



Указание


Соблюдайте правила загрузки подробнее.
Для увеличения полезного объема багажного отделения левую и правую спинку сиденья в задней части автомобиля можно отдельно откинуть вперед.


Откидывание спинки сиденья в задней части автомобиля вперед и назад





Откидывание спинки сиденья в задней части автомобиля вперед







При необходимости полностью задвиньте подголовники спинки сиденья подробнее.

При необходимости передвиньте сиденье водителя или переднего пассажира вперед.

Потяните левую или правую ручку разблокировки   спинки сиденья вперед.
  • Соответствующая спинка сиденья   разблокирована.
    •
    Откиньте спинку сиденья   вперед.

    При необходимости передвиньте сиденье водителя или переднего пассажира назад.

    Навесьте ремень безопасности в держатель ленты ремня безопасности  .


    Откидывание спинки сиденья в задней части автомобиля в исходное положение

    Указание



    При необходимости передвиньте сиденье водителя или переднего пассажира вперед.

    Откиньте спинку сиденья   назад до фиксации.
  • Красный указатель блокировки   больше не виден.
    •
    При необходимости отрегулируйте подголовник подробнее.

    При необходимости передвиньте сиденье водителя или переднего пассажира назад.



    Регулировка наклона спинок задних сидений (положение для перевозки багажа)





    Автомобили с пакетом оборудования багажного отделения: для увеличения багажного отделения Вы можете перевести спинки задних сидений на 15° в более вертикальное положение (положение для перевозки багажа).

    Откиньте спинку сиденья вперед подробнее.

    Откиньте скобу   в направлении стрелки.

    Откиньте спинку   назад до скобы  , чтобы она зафиксировалась.
  • Положение для перевозки багажа достигнуто.
    •

    ‌Указания по использованию багажного отделения

    Таким образом Вы можете оптимально использовать багажное отделение:
    • Если Вы устанавливаете спинку сиденья в положение для перевозки багажа подробнее, объем багажника увеличивается.
    • При откидывании вперед спинки сиденья переднего пассажира подробнее и соответствующей спинки сиденья в задней части автомобиля погрузочная площадка удлиняется.
    Вверх





    Крепление груза










    Крепежные проушины



    Общие указания

    Выполняйте следующие указания по креплению груза:
    • Соблюдайте правила загрузки подробнее.
    • Пользуйтесь для крепления груза крепежными проушинами.
    • Нагружайте крепежные проушины равномерно.
    • Не пользуйтесь для крепления груза эластичными ремнями или сетками. Они предназначены только для предохранения от смещения легких грузов.
    • Не протягивайте средства крепления через острые края или углы.
    • Обезопасьте острые края мягким материалом.


    Багажное отделение

    Крепежные проушины



    Крючок для сумок

    ОСТОРОЖНО



    Указание


    Крючок для сумок
    Вверх

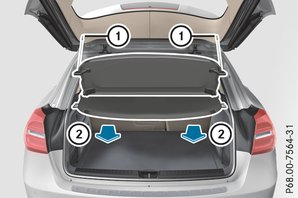

    Задняя полка

    Указание



    Демонтаж: отсоедините ленты   от двери багажного отделения.

    Откиньте заднюю полку вниз.

    Выньте заднюю полку, потянув назад  .

    Монтаж: положите заднюю полку слева и справа на направляющие планки.

    Равномерно обеими руками нажмите заднюю полку вперед до фиксации.

    Откиньте заднюю полку вверх.

    Навесьте ленты   на дверь багажного отделения.
    Вверх


    Предохранительная сетка




    Важные указания по технике безопасности

    ОСТОРОЖНО


    При загрузке автомобиля мелкими предметами выше верхней кромки спинок сидений необходимо пользоваться предохранительной сеткой. Из соображений безопасности всегда пользуйтесь при транспортировке груза предохранительной сеткой.
    Поврежденные предохранительные сетки больше не могут выполнять свою защитную функцию и подлежат замене. Обратитесь в специализированную мастерскую с квалифицированным персоналом.



    Навешивание и натягивание предохранительной сетки

    У Вас имеется две возможности для навешивания предохранительной сетки:
    • С увеличением объема багажного отделения. Держатели расположены за стойкой B, а крепежные проушины для натягивания сетки находятся сбоку в пространстве для ног в задней части салона.
    • Без увеличения объема багажного отделения. Держатели расположены за стойкой C, а крепежные проушины для натягивания сетки находятся в багажном отделении подробнее.
    Предохранительная сетка находится в дополнительном отсеке под полом багажного отделения подробнее.

    Отсоедините обе ленты "велькро" и выньте предохранительную сетку.

    Раскрутите и разложите предохранительную сетку.
  • Шарниры верхней и нижней направляющей штанги должны зафиксироваться с характерным щелчком.
    • Предохранительная сетка (при увеличении объема багажного отделения)
    Предохранительная сетка (без увеличения объема багажного отделения)

    Навешивание и натягивание: вставьте направляющую штангу   в держатель  .

    Навесьте крючок ремня   в крепежную проушину и потяните за незакрепленный конец стяжного ремня вниз до натяжения предохранительной сетки.

    Заверните вверх обе ленты "велькро" на концах стяжных ремней и прижмите к стяжным рямням над зажимами ремней.

    Через некоторое время движения проконтролируйте натяжение предохранительной сетки и при необходимости подтяните ее.

    Ослабление и отсоединение: потяните зажим ремня   вверх для уменьшения натяжения стяжного ремня.

    Высвободите крючок ремня   из крепежной проушины.

    Выведите направляющую штангу   из держателя  .

    Складывание: нажмите на красную кнопку на верхней и нижней направляющих штангах.

    Сложите и сверните предохранительную сетку.

    Закройте обе ленты "велькро" чехла предохранительной сетки.
    Вверх



    Дополнительный отсек под полом багажного отделения




    Важные указания по технике безопасности





    ОСТОРОЖНО



    Указание


    Под полом багажного отделения находятся приемное гнездо для герметика TIREFIT, комплект бортового инструмента, складной бокс и т. д.



    Открывание и закрывание пола багажного отделения






    Открывание: откройте дверь багажного отделения.

    Нажмите ручку   в месте рифления   вниз.
  • Ручка   откидывается вверх.
    •
    Откиньте пол багажного отделения за ручку   до боковых фиксаторов   вверх, а затем дальше, преодолевая сопротивление фиксаторов  .

    Опереть пол багажного отделения на боковые фиксаторы  .
    Вверх



    Верхний багажник







    Важные указания по технике безопасности

    ОСТОРОЖНО



    Указание


    Информацию о максимальной нагрузке на крышу Вы найдете в разделе "Технические характеристики" подробнее.
    Нарушение инструкций по монтажу верхнего багажника или по креплению багажа может привести к их отсоединению и падению с автомобиля. Поэтому обязательно соблюдайте указания в руководстве по монтажу изготовителя верхнего багажника.


    Крепление верхнего багажника


    Установите верхний багажник на рейлингах крыши. Соблюдайте при этом инструкцию изготовителя по монтажу.









    ////////////////////////////////
