Мерседес-Бенц E-class (кабриолет). Складной верх






Быстрый доступ

Важные указания по технике безопасности
Открывание и закрывание при помощи переключателя складного верха
Открывание и закрывание при помощи ключа
Ручное закрывание складного верха
Повторная блокировка складного верха
Перегородка багажника
Приемные гнезда для ветрозащитного экрана
Система AIRCAP
Монтаж и демонтаж ветрозащитного экрана системы AIRCAP
Проблемы со складным верхом




Важные указания по технике безопасности

ОСТОРОЖНО



Указание


Высота автомобиля при открывании или закрывании складного верха – см. здесь подробнее.
Следите за тем, чтобы перед закрыванием складной верх был сухим и чистым. В противном случае вода или грязь могут попасть внутрь автомобиля или в багажник.
Открывание или закрывание складного верха возможны:
  • на стоящем автомобиле или
  • если скорость не превышает максимально 40 км/ч
При сильном встречном ветре складной верх может не закрыться полностью. С целью полного закрывания складного верха двигайтесь медленнее или остановите автомобиль.
Из соображений безопасности "Мерседес-Бенц" рекомендует Вам производить закрывание или открывание складного верха по возможности только на стоящем автомобиле.
Если складной верх не открыт или не закрыт полностью, давление в гидравлической системе управления складным верхом падает и складной верх опускается:
  • при включенном зажигании – примерно через семь минут,
  • при выключенном зажигании – немедленно.
Вверх



Открывание и закрывание при помощи переключателя складного верха



Важные указания по технике безопасности

ОСТОРОЖНО





Открывание и закрывание






Убедитесь в том, что перегородка багажника закрыта подробнее.

Закройте крышку багажника.

Поверните ключ в замке зажигания в положение 2.

Откройте крышку на нижней центральной консоли.

Открывание: тяните переключатель складного верха   до тех пор, пока складной верх не сложится полностью в багажник.
  • На мультифункциональном дисплее появляется сообщение: Складной верх в действии .
    При превышении во время открывания скорости 40 км/ч процесс открывания останавливается. На мультифункциональном дисплее появляется сообщение: Полностью опустите/ поднимите складной верх . С целью полного открывания складного верха снова замедлите движение до скорости ниже 40 км/ч и еще раз потяните за переключатель складного верха.

    • Информация



    Закрывание: нажмите на переключатель складного верха   и держите его нажатым до тех пор, пока складной верх не закроется полностью.
  • На мультифункциональном дисплее появляется сообщение: Складной верх в действии .
    При превышении во время закрывания скорости 40 км/ч процесс закрывания останавливается. На мультифункциональном дисплее появляется сообщение: Полностью опустите/ поднимите складной верх . С целью полного закрывания складного верха снова замедлите движение до скорости ниже 40 км/ч и снова нажмите на переключатель складного верха.

    • Информация


    Вверх


    Открывание и закрывание при помощи ключа



    Важные указания по технике безопасности

    ОСТОРОЖНО






    Открывание и закрывание






    Ключ должен находиться вблизи двери водителя.

    Открывание: нажмите на кнопку   на ключе и держите ее нажатой до тех пор, пока складной верх не откроется полностью.
  • На мультифункциональном дисплее появляется сообщение: Складной верх в действии . Система вентиляции сидений включается. Задние боковые стекла открываются.
    •
    Закрывание: нажмите на кнопку   на ключе и держите ее нажатой до тех пор, пока складной верх не закроется полностью.
  • На мультифункциональном дисплее появляется сообщение: Складной верх в действии . Складной верх и боковые стекла закрываются.
    • Вверх




    Ручное закрывание складного верха



    Важные указания по технике безопасности

    ОСТОРОЖНО


    Если складной верх не поддается автоматическому закрыванию, проверьте следующее:
    • Зафиксирована ли перегородка багажника подробнее?
    • Выдвинуты ли подголовники задних сидений?
    • Закрыта ли крышка багажника?
    • Хватает ли напряжения бортовой сети?
      При необходимости запустите двигатель.
    Если автоматическая система все же не функционирует, складной верх можно закрыть вручную.
    Производите эту работу вдвоем.


    Закрывание складного верха


    Задействуйте стояночный тормоз.

    Откройте боковые стекла.

    Опустите подголовники автоматически подробнее или вручную подробнее.

    Выньте ключ из замка зажигания.

    Откройте крышку багажника.

    Выньте из комплекта бортового инструмента две ленты подробнее.

    Выньте ключ для винтов с внутренним шестигранником из папки для "Руководства по эксплуатации" и держите его при себе.

    Поверните поворотный запор   влево и откиньте крышку   вниз.

    Вставьте ключ для винтов с внутренним шестигранником   в винт клапана   гидравлического насоса.

    Поверните винт клапана   гидравлического насоса с помощью ключа для винтов с внутренним шестигранником   на один оборот влево.

    На обеих сторонах в багажнике разорвите обшивку   в направлении стрелки по линии перфорации.

    С обеих сторон вытяните фиксатор   до упора и поверните его примерно на четверть оборота влево.

    Следите за тем, чтобы фиксатор   снова не втянулся. В противном случае снова вытяните фиксатор  до упора и поверните его примерно на четверть оборота влево.
    Шарниры ящика складного верха находятся слева и справа в углублении между крышкой ящика складного верха и уплотнением багажника.

    Переведите оба рычага   шарниров ящика складного верха с обеих сторон с преодолением положения фиксации вперед.

    Протяните ремни с обеих сторон в направлении стрелки позади шарниров ящика складного верха  .

    Проведите ремни через образовавшиеся петли.

    Протяните ремни между шарнирами ящика складного верха и ящиком складного верха.

    Информация



    Положите ремни   на крышку ящика складного верха.

    Информация



    Следите за тем, чтобы фиксатор   снова не втянулся. В противном случае снова вытяните фиксатор  до упора и поверните его примерно на четверть оборота влево.

    Закройте крышку багажника.

    Указание



    Каждый берется за один ремень.

    Взявшись за ремни, одновременно сильным рывком вытяните крышку ящика складного верха в направлении стрелки назад / вверх.

    ОСТОРОЖНО



    С левой и с правой стороны автомобиля должно встать по одному человеку.

    Возьмитесь одной рукой за ящик складного верха, как показано на рисунке.

    Держитесь другой рукой за кромку крышки ящика складного верха, как показано на рисунке.

    Поднимите крышку ящика складного верха   до упора в вертикальное положение. При этом с постоянным усилием равномерно тяните крышку ящика складного верха   назад.

    ОСТОРОЖНО



    Возьмитесь руками справа и слева внизу за переднюю часть складного верха  , находящегося в ящике складного верха.

    Поднимите складной верх из ящика складного верха, протяните его по направлению стрелки вперед и опустите на раму ветрового стекла  .
    Открывание
    Блокировка

    Снимите крышку замка крыши за панелью управления под крышей.

    Вставьте ключ для винтов с внутренним шестигранником в замок крыши.

    Поверните ключ для винтов с внутренним шестигранником до упора вправо  .

    Указание



    Поверните ключ для винтов с внутренним шестигранником до упора влево  .
  • Складной верх сейчас предварительно заблокирован на раме ветрового стекла.
    •
    Приведите раму натяжения складного верха   в вертикальное положение.

    Указание



    Опустите крышку ящика складного верха  .

    Прижмите раму натяжения складного верха ладонью до ее прилегания к главной опоре складного верха   на крышке ящика складного верха.

    Нажмите одновременно вдвоем ладонями крышку ящика складного верха вперед / вниз до фиксации в направляющей. При этом держитесь руками за маркированные стрелками места.
  • Одновременно осторожно нажмите при этом раму натяжения складного верха ладонями вниз.
    •
    Вставьте ключ для винтов с внутренним шестигранником в замок крыши.

    Поверните ключ для винтов с внутренним шестигранником до упора влево  .

    Для ремонта механической системы немедленно обратитесь в специализированную мастерскую с квалифицированным персоналом.

    Информация



    Указание


    Вверх



    Повторная блокировка складного верха



    Важные указания по технике безопасности

    ОСТОРОЖНО


    Складной верх не заблокирован, если:
    • на мультифункциональном дисплее появляется сообщение: Складной верх в действии ,
    • при трогании с места или движении в течение максимально десяти секунд раздается предупредительный звуковой сигнал.


    Блокировка

    Если складной верх заблокирован неполностью, заблокируйте его еще раз:

    Немедленно остановите автомобиль с учетом дорожной ситуации.

    Поверните ключ в замке зажигания в положение 2.

    Нажмите на переключатель складного верха подробнее.
    Вверх



    Перегородка багажника




    Общие указания





    Указание


    Складной верх можно открыть только при закрытой перегородке багажника.
    С помощью перегородки багажника Вы можете прикрыть багаж и груз в багажнике.



    Открывание и закрывание






    Закрывание: потяните перегородку багажника   за ручку в направлении стрелки до прилегания к боковым сторонам багажника.
  • Перегородка багажника   закрывается к концу автоматически.
    •
    Открывание: нажмите перегородку багажника   за ручку против направления стрелки.
  • Перегородка багажника   в конце открывается автоматически.
    • Вверх




    Приемные гнезда для ветрозащитного экрана

    ОСТОРОЖНО



    Указание


    Ветрозащитный экран предназначен для защиты от ветра при движении с открытым складным верхом. Он крепится над задними сиденьями. Поэтому при установленном ветрозащитном экране в автомобиле могут быть заняты только сиденья водителя и переднего пассажира.

    При монтаже ветрозащитного экрана используйте боковые отверстия  .


    Соблюдайте инструкцию изготовителя по монтажу.


    Вверх




    Система AIRCAP




    Важные указания по технике безопасности





    ОСТОРОЖНО




    Общие указания

    Благодаря ветрозащитным элементам системы AIRCAP обеспечивается комфортабельность езды в автомобиле вчетвером с открытым складным верхом. Система ветрозащиты AIRCAP повышает защиту водителя и пассажиров от сквозного ветра в открытом автомобиле как в передней, так и в задней частях автомобиля.
    Система ветрозащиты AIRCAP включает в себя следующие элементы:
    • обтекатель между ветровым стеклом и складным верхом,
    • ветрозащитный экран системы AIRCAP между двумя подголовниками задних сидений.
    Выдвигание и задвигание ветрозащитных элементов системы AIRCAP возможно на стоящем автомобиле или во время движения со скоростью не выше 160 км/ч.


    Выдвигание ветрозащитных элементов системы AIRCAP


    Поверните ключ в замке зажигания в положение 2.

    Откройте крышку на нижней центральной консоли.

    Нажмите на кнопку AIRCAP  .
  • Загораются две контрольные лампы на кнопке AIRCAP.
    • Обтекатель   выдвигается.
    Подголовники задних сидений и ветрозащитный экран системы AIRCAP   одновременно устанавливаются в среднее положение.
    Если ремень безопасности в задней части автомобиля вставляется в замок ремня безопасности, то подголовники задних сидений и ветрозащитный экран системы AIRCAP   выдвигаются в крайнее верхнее положение.
    При парковании Вашего автомобиля с открытым верхом при вынимании ключа обтекатель и подголовники автоматически задвигаются в исходное положение. При повторном запуске двигателя обтекатель и подголовники в задней части автомобиля снова автоматически выдвигаются.
    Если скорость движения превышает примерно 160 км/ч, то ветрозащитные элементы системы AIRCAP больше не поддаются выдвиганию или задвиганию.


    Задвигание ветрозащитных элементов системы AIRCAP


    Поверните ключ в замке зажигания в положение 2.

    Откройте крышку на нижней центральной консоли.

    Нажмите на кнопку AIRCAP  .
    Две контрольные лампы на кнопке системы AIRCAP гаснут. Обтекатель   задвигается.
    Подголовники задних сидений и ветрозащитный экран системы AIRCAP   одновременно опускаются в крайнее нижнее положение.
    Если пассажиры в задней части автомобиля пристегнуты ремнями безопасности, то подголовники задних сидений и ветрозащитный экран системы AIRCAP остаются в крайнем верхнем положении.


    Задвигание подголовников задних сидений с сиденья водителя

    С целью улучшения задней обзорности возможно отдельное задвигание подголовников задних сидений подробнее. При этом обтекатель остается в установленном к данному моменту положении.
    Вверх




    Монтаж и демонтаж ветрозащитного экрана системы AIRCAP



    Подготовка

    Для монтажа и демонтажа ветрозащитного экрана системы AIRCAP требуется шестигранный ключ размером 4 мм.
    Перед монтажом или демонтажем ветрозащитного экрана системы AIRCAP:

    Поверните ключ в замке зажигания в положение 2.

    Полностью откройте складной верх подробнее.

    Поднимите подголовники в задней части салона подробнее.


    Демонтаж


    При помощи шестигранного ключа размером в 4 мм ослабьте болты с обеих сторон, повернув их влево примерно на 90°.

    Выньте болты из держателей на подголовниках.

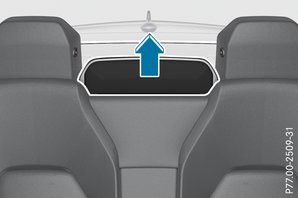

    Вытяните ветрозащитный экран системы AIRCAP в направлении стрелки из направляющих планок. При этом старайтесь тянуть ветрозащитный экран AIRCAP с легким наклоном вперед.


    Монтаж


    Введите ветрозащитный экран системы AIRCAP обеими зубчатыми рейками горизонтально вниз по направлению стрелки в прорезь между подголовниками.

    Передвиньте ветрозащитный экран системы AIRCAP вниз, пока болты не будут находиться на уровне держателей на подголовниках.

    Вставьте болты в держатели на обеих сторонах.

    Закрутите болты до фиксации при помощи шестигранного ключа размером 4 мм.
  • Маркировки на болтах должны находиться в вертикальном положении.
    • Вверх



    Проблемы со складным верхом

    Проблема

    Возможные причины и последствия > Решения
    Складной верх не поддается открыванию или закрыванию.
    Не включено зажигание.

    Убедитесь в том, что ключ в замке зажигания находится в положении 2.
    Крышка багажника открыта.

    Закройте крышку багажника подробнее.
    Не закрыта перегородка багажника.

    Закройте перегородку багажника подробнее.
    Сработали дуги безопасности.

    Обратитесь в специализированную мастерскую с квалифицированным персоналом.
    Подголовники в задней части салона не поддаются задвиганию автоматически.

    Опустите подголовники в задней части салона вручнуюподробнее.
    Механическая система или система управления складным верхом неисправна.

    При необходимости закройте складной верх вручнуюподробнее.

    Обратитесь в специализированную мастерскую с квалифицированным персоналом.
    Складной верх был открыт и закрыт несколько раз подряд. Из соображений безопасности привод складного верха автоматически отключился.
    Через десять минут можно снова открыть или закрыть складной верх.

    Выключите и снова включите зажигание.

    Повторите процесс открывания или закрывания.



    ////////////////////////////////
