1.1L ROTARY

Article Text (p. 26)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 04:57PM

Cu. In. ............................................. 70
Liters ............................................. 1.1
Fuel System ....................................... 4 Bbl.
HP @ RPM ............................................. ...
Torque Ft. @ RPM ..................................... ...
Compr. Ratio ....................................... 9.4:1
Rotor Housing Width
In. (mm) ................................... 2.7559 (70)

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

ROTOR SPECIFICATIONS

ROTOR HOUSING, INTERMEDIATE HOUSING & ROTOR SPECIFICATIONS
TABLE

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Front
Rotor Housing
Width In. (mm) ............................. 2.7559 (70)
Distortion Limit In. (mm) .................. .0016 (.04)
Front, Intermediate & Rear Housing
Width In. (mm) .............................. 1.576 (40)
Distortion Limit In. (mm) .................. .0016 (.40)
Rotor
Width In (mm) ............................. 2.748 (69.8)
Housing-to-Rotor Protrusion ...... .0047-.0074 (.12-.19)
Land Protrusion In. (mm) ........................... ...
Center
Front, Intermediate & Rear Housing
Width In. (mm) .............................. 1.969 (50)
Distortion Limit In. (mm) .................. .0016 (.40)
Rear
Rotor Housing
Width In. (mm) ............................. 2.7559 (70)
Distortion Limit In. (mm) .................. .0016 (.04)
Front, Intermediate & Rear Housing
Width In. (mm) .............................. 2.362 (60)
Distortion Limit In. (mm) .................. .0016 (.40)
Rotor
Width In (mm) ............................. 2.748 (69.8)
Housing-to-Rotor Protrusion ...... .0047-.0074 (.12-.19)
Land Protrusion In. (mm) ........................... ...

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

APEX SEAL SPECIFICATIONS

APEX SEAL SPECIFICATIONS TABLE

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Length In. (mm) ............................ 2.748 (69.8)
Seal Width In. (mm) ......................... .1181 (3.0)
Height In. (mm) ............................. .3347 (8.5)
Seal-To-Housing
Clearance ........................................... ...

1.1L ROTARY

Article Text (p. 27)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 04:57PM

Wear Limit .......................................... ...
Seal-To-Rotor
Groove Clearance .................. .0020-.0035 (.05-.09)
Wear Limit .................................. .0059 (.15)

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

SIDE SEAL SPECIFICATIONS

SIDE SEAL SPECIFICATIONS TABLE

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Thickness In. (mm) ......................... .4331 (11.0)
Width In. (mm) .............................. .2756 (7.0)
Seal-To-Groove
Clearance In. (mm) .................................. ...
Limit In (mm) ....................................... ...
Side Seal-To-Corner Seal
Clearance In. (mm) ................ .0020-.0059 (.05-.15)
Limit In. (mm) .............................. .0157 (.40)

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

SHAFT & ROTOR BEARING SPECIFICATIONS

ECCENTRIC SHAFT MAIN & ROTOR BEARINGS SPECIFICATIONS TABLE

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Main Bearings
Journal Diameter In. (mm) ................... 1.6929 (43)
Clearance In. (mm) ................ .0016-.0031 (.04-.08)
Eccentric Shaft End Play In. (mm) . .0016-.0028 (.04-.07)
Rotor Bearings
Journal Diameter In. (mm) ................... 2.9134 (74)
Clearance ......................... .0016-.0031 (.04-.08)

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

CORNER SEAL SPECIFICATIONS

CORNER SEAL SPECIFICATIONS TABLE

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Diameter In. (mm) .......................... .4331 (11.0)
Height In. (mm) ............................. .2756 (7.0)
Seal-To-Groove
Clearance In. (mm) .................................. ...
Limit In. (mm) ...................................... ...
Side Seal-To-Corner Seal
Clearance In. (mm) ................ .0020-.0059 (.05-.15)
Limit In. (mm) .............................. .0157 (.40)

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

OIL SEAL SPECIFICATIONS

OIL SEAL SPECIFICATIONS TABLE

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Height In. (mm) ............................. .2205 (5.6)

1.1L ROTARY

Article Text (p. 28)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 04:57PM

Seal Lip Contact Width
Standard In. (mm) .......... Less than .02 (Less than .5)
Limit In. (mm) ...................................... ...

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

PORT TIMING SPECIFICATIONS

PORT TIMING SPECIFICATION TABLES

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Intake
Open (ATDC) ......................................... 32

Close (ABDC) ........................................ 40

Exhaust
Open (BBDC) ......................................... 75

Close (ATDC) ........................................ 38

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

END OF ARTICLE

A - ENGINE/VIN ID

Article Text

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 05:51PM

ARTICLE BEGINNING

1983-88 ENGINE PERFORMANCE
Mazda VIN Code Identification

RX7

MODEL IDENTIFICATION

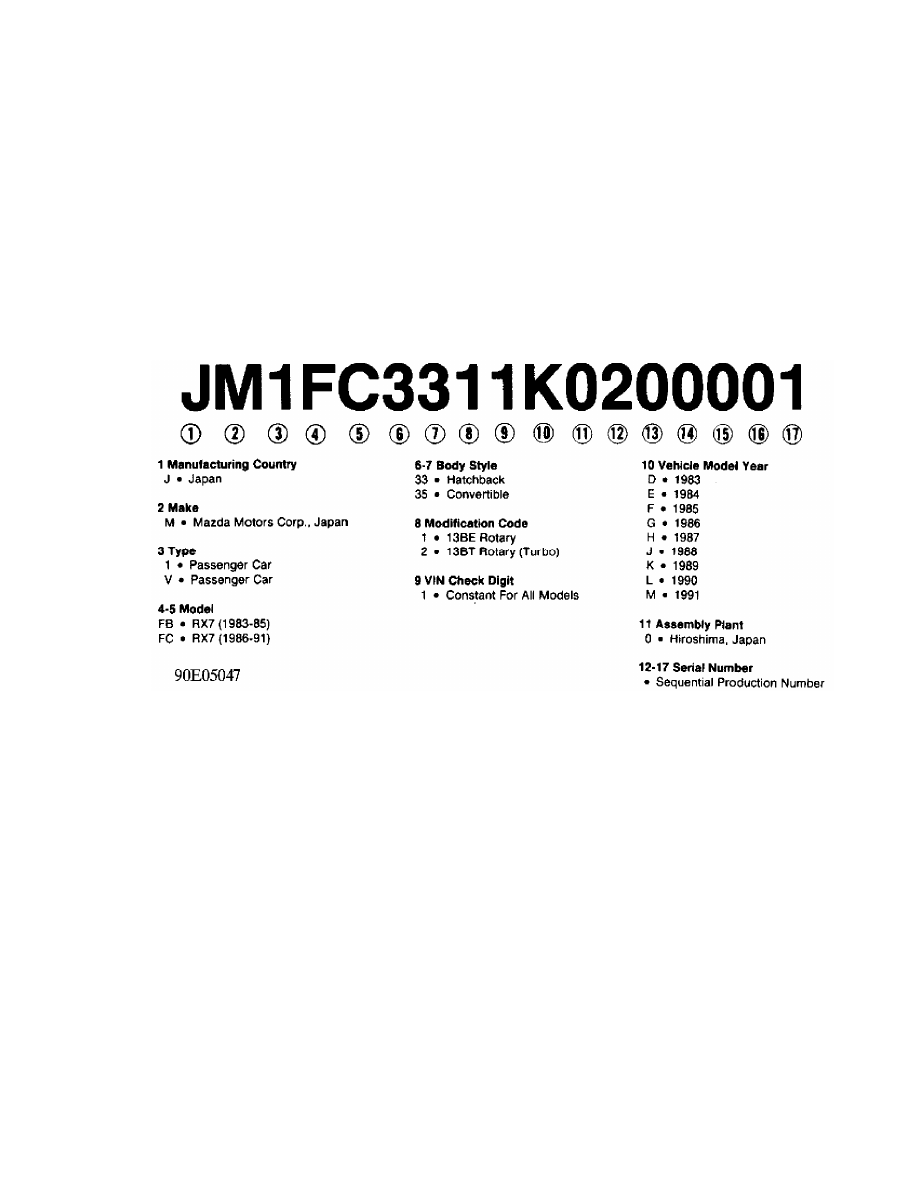

Fig. 1: VIN Code Identification

VIN CODE ID EXPLANATION

Numbers preceding the explanations in the legend below refer
to the sequence of characters as listed on VIN identification label in
Fig. 1. The legend listed below will also be found in Fig. 1.

1 Manufacturing Country
J * Japan

2 Make
M * Mazda Motors Corp., Japan

3 Type
1 * Passenger Car
V * Passenger Car

4-5 Model
FB * RX7 1983-85
FB * RX7 1986-88

6-7 Body Style
33 * HB RX7
