DIFFERENTIAL

03-14–17

03-14

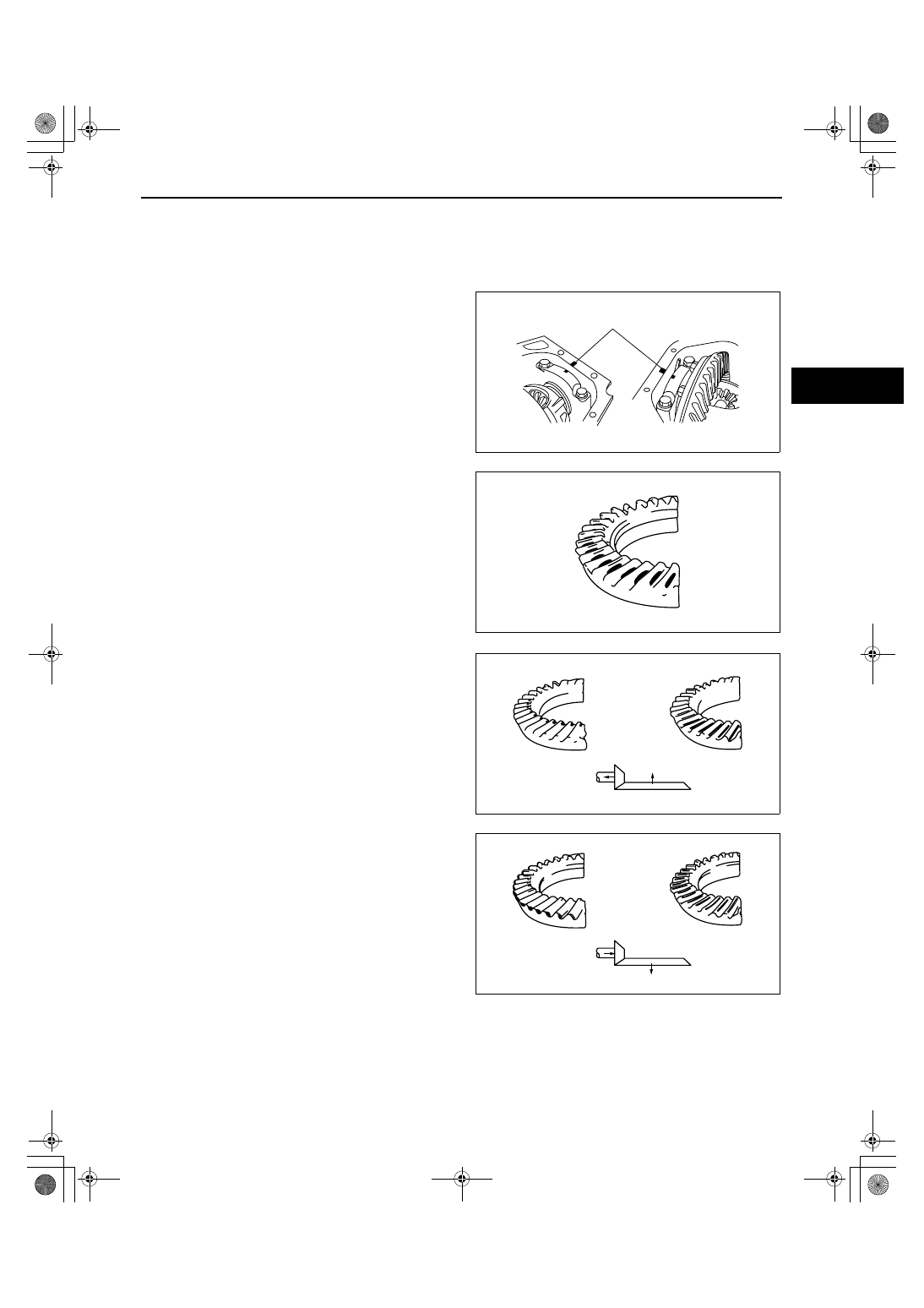

Bearing Cap Assembly Note

1. Align the bearing cap alignment marks to assemble the bearing cap.

Tightening torque

38— 51 N·m {3.9— 5.2 kgf·m, 28.1— 37.0 ft·lbf}

2. Inspect the drive pinion and ring gear teeth

contact points.

(1) Coat both surfaces of the ring gear uniformly

with a thin red lead coating.

(2) While rotating the ring gear back and forth by

hand, rotate the drive pinion several times and
inspect the tooth contact.

(3) Inspect the tooth contacts in four locations

around the ring gear, and check that the tooth
contacts showing the red lead coating are the
same as the pattern indicated in the figure.

• If the tooth contact is good, wipe off the

red lead coating.

• If it is not good, adjust the pinion height,

then adjust the backlash.

(4) If toe and flank contact appears as shown in

the figure, replace the spacer with a thinner
one, and move the drive pinion outward.

(5) If heel and face contact appears as indicated

in the figure, replace the spacer with a thicker
one and move the drive the pinion inward.

MARK

acxuuw00001432

acxuuw00001433

acxuuw00001434

acxuuw00001435

1871-1U-06B(03-14).fm  17 ページ  ２００６年３月１５日　水曜日　午前１１時７分

DIFFERENTIAL

03-14–18

Rear Cover Assembly Note

Caution

• Clean away the old sealant before applying the new sealant.

• Install the rear differential within 10 minutes after applying sealant.

• Allow the sealant to set at least 30 minutes after installation before filling the differential with the

specified oil.

1. Clean the alignment surface of the carrier and rear cover, and apply a thin coat of sealant.
2. Install the rear cover.

Tightening torque

15.7— 22.6 N·m {1.6— 2.3 kgf·m, 11.6— 16.6 ft·lbf}

Oil Seal Assembly Note

1. Apply differential oil to the new oil seal lip.
2. Assemble the oil seal using the SSTs.

Substitution SST

• 49 G030 796

Outer diameter: 56— 60 mm {2.21— 2.36 in}
Inner diameter: 49.8 mm {1.96 in} or more
Inner depth: 8.7 mm {0.34 in} or more

End Of Sie

49 G030 796

49 G030 797

acxuuw00001436

1871-1U-06B(03-14).fm  18 ページ  ２００６年３月１５日　水曜日　午前１１時７分

PROPELLER SHAFT

03-15–1

03-15

03-15

PROPELLER SHAFT

PROPELLER SHAFT

LOCATION INDEX. . . . . . . . . . . . . . . . .  03-15–1

PROPELLER SHAFT

ON-VEHICLE INSPECTION  . . . . . . . . .  03-15–2

Joint Area Excessive Play Inspection  .  03-15–2
Propeller Shaft Runout Inspection . . . .  03-15–2

PROPELLER SHAFT

REMOVAL/INSTALLATION  . . . . . . . . . . 03-15–3

Bolt and Nut Removal Note. . . . . . . . . . 03-15–4
Propeller Shaft Installation Note . . . . . . 03-15–4

PROPELLER SHAFT INSPECTION  . . . . 03-15–5

End of Toc

WM: PROPELLER SHAFT

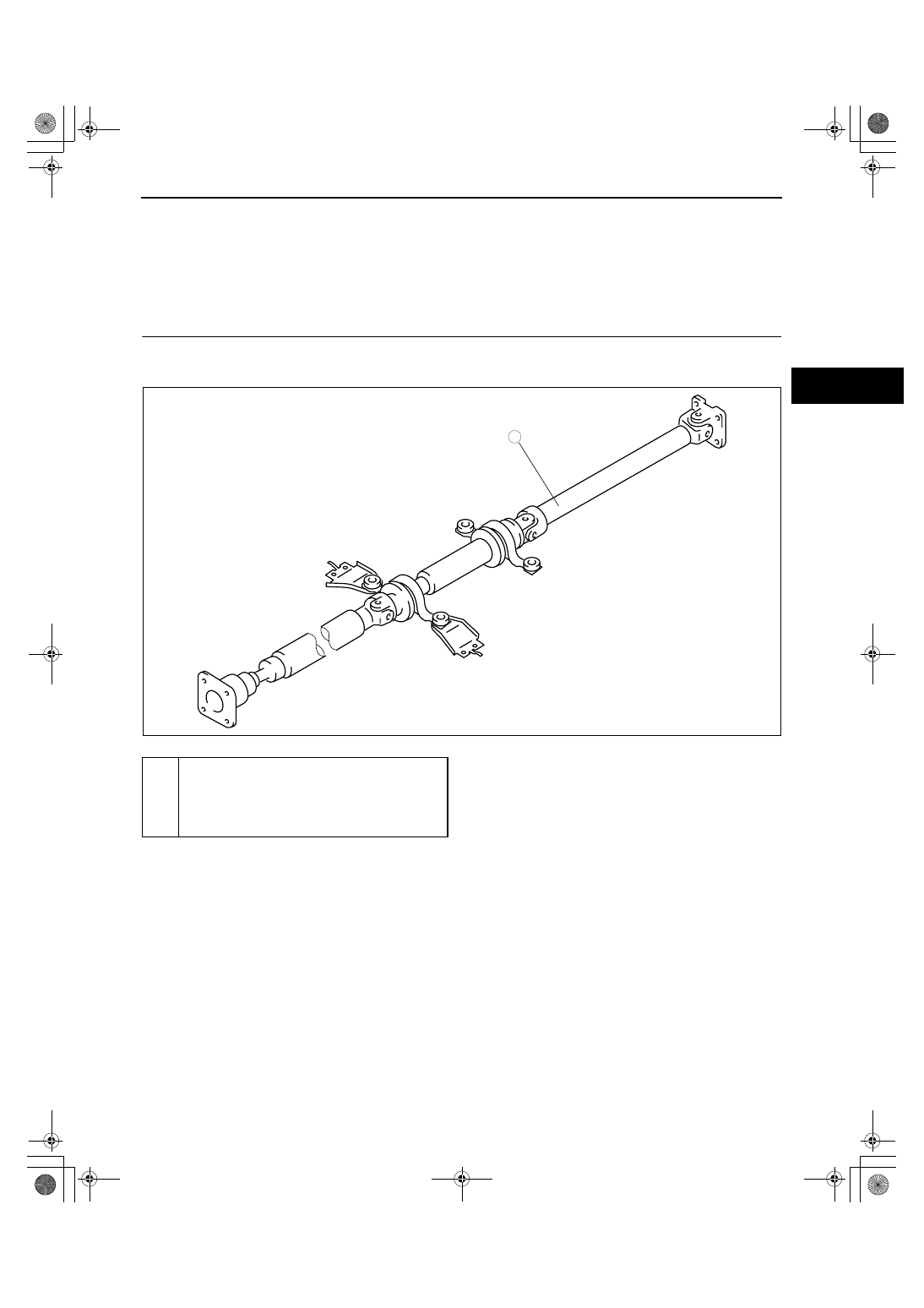

PROPELLER SHAFT LOCATION INDEX

id031500800100

.

End Of Sie

1

acxuuw00000567

1

Propeller shaft
(See03-15-2 PROPELLER SHAFT ON-VEHICLE
INSPECTION.)
(See03-15-3 PROPELLER SHAFT REMOVAL/
INSTALLATION.)
(See03-15-5 PROPELLER SHAFT INSPECTION.)

1871-1U-06B(03-15).fm  1 ページ  ２００６年３月１５日　水曜日　午前１１時８分

PROPELLER SHAFT

03-15–2

PROPELLER SHAFT ON-VEHICLE INSPECTION

id031500800200

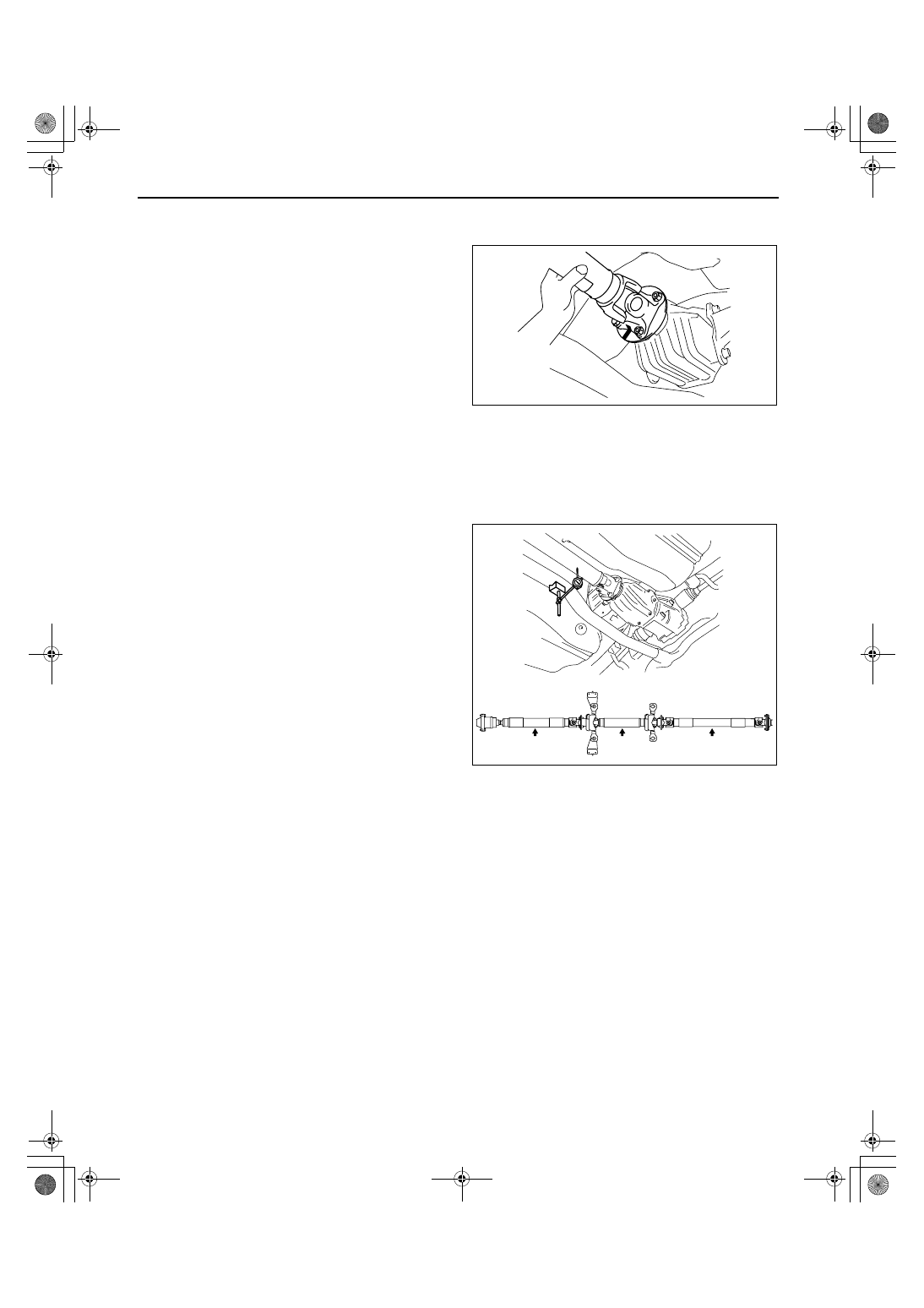

Joint Area Excessive Play Inspection

1. Shake the universal joint by hand and verify that

there is no excessive play.

2. If there is any excessive play, replace the

propeller shaft. (See 03-15-3 PROPELLER
SHAFT REMOVAL/INSTALLATION.)

Propeller Shaft Runout Inspection

Caution

• Do not rotate the propeller shaft using engine force when inspecting.

1. Shift to neutral position and release the parking brake.
2. Rotate the rear wheel by hand and inspect the

propeller shaft runout at the three locations
shown in the figure.

• If it exceeds the standard specification,

replace the propeller shaft.

Standard propeller shaft runout (on-vehicle)

 0.8 mm {0.031 in}

End Of Sie

ampjjw00003160

acxuuw00000569
