. VARIABLE RESONANZWELLENAUFLADUNG (VR1S)  F 2

VARIABLE RESONANZWELLENAUFLADUNG (VRIS) . ^

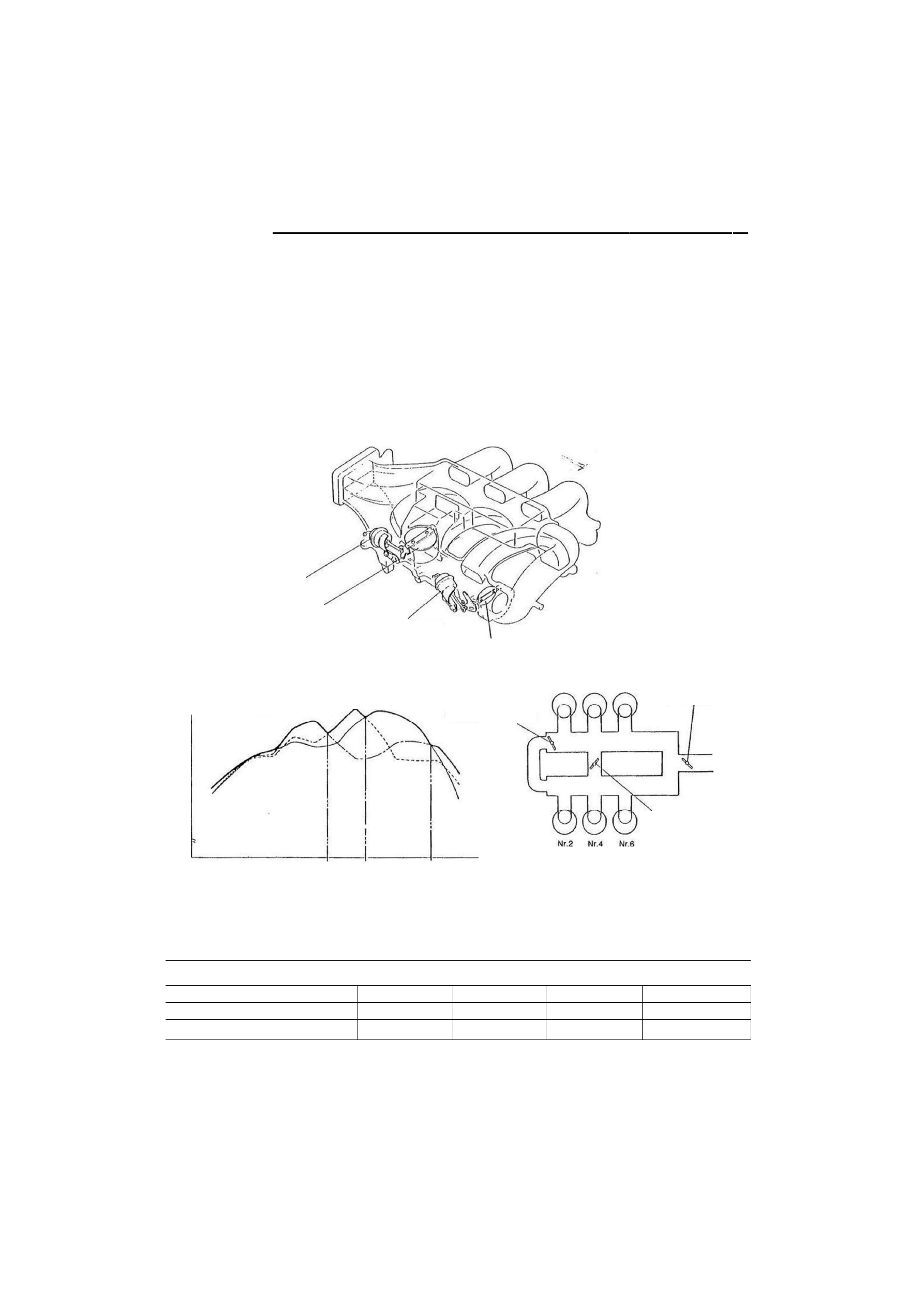

BESCHREIBUNG

Das Sammelsaugrohr ist in zwei Abschnitte geteilt, die durch zwei Stauklappen und Verbindungsrohre miteinan-

der verbunden sind und so für die variable Resonanzwellenaufladung sorgen.

Die Stauklappen werden je nach Motordrehzahl geöffnet und geschlossen, um durch Ausnutzung der Druckwellen

in der Ansaugluft die Zylinderfüllung zu optimieren.

Unter dem linken Ansaugkrümmerteil liegen zwei Unterdruckkammern, die dafür sorgen, daß an den VRIS-

Stauklappenunterdruckdosen im Vollastbetrieb und unter anderen Betriebsbedingungen mit niedrigem Unter-

druck und niedriger Drehzahl ein konstanter Unterdruck besteht.

• V

STAUKLAPPENUNTER-

DRUCKDOSE Nr. 2

VRIS-STAUKLAPPE Nr. 2

STAUKLAPPENUNTER-

DRUCKDOSE Nr. 1

VRIS-

STAUKLAPPE Nr. 1

DREHMOMENTVERLAUF

Nr. 1 UND 2 OFFEN
Nr. 1 OFFEN. Nr. 2 GESCHLOSSEN
Nr. 1 UND 2 GESCHLOSSEN

z

UJ

5

I

UJ

QC

Q

VRIS-STAUKLAPPE Nr.1

4310 4810

MOTORDREHZAHL

6400

min

.vju-.

» > »

i •

Nr.1 Nr.3 Nr.5

DROSSELKLAPPE

VRIS-STAUKLAPPE Nr.2

Betrieb

1YA0FX-131

Drehzahl

(min*

1

)

0 - 4 3 1 0

4 3 1 0 - 4 8 1 0

4810  - 6 4 0 0

ab 6400

Stauklappe Nr. 1

Geschlossen

Offen

Offen

Geschlossen

Stauklappe Nr. 2

Geschlossen

Geschlossen

Offen

Geschlossen

F2-51

F2

VARIABLE RESONANZWELLENAUFLADUNG (VRIS)

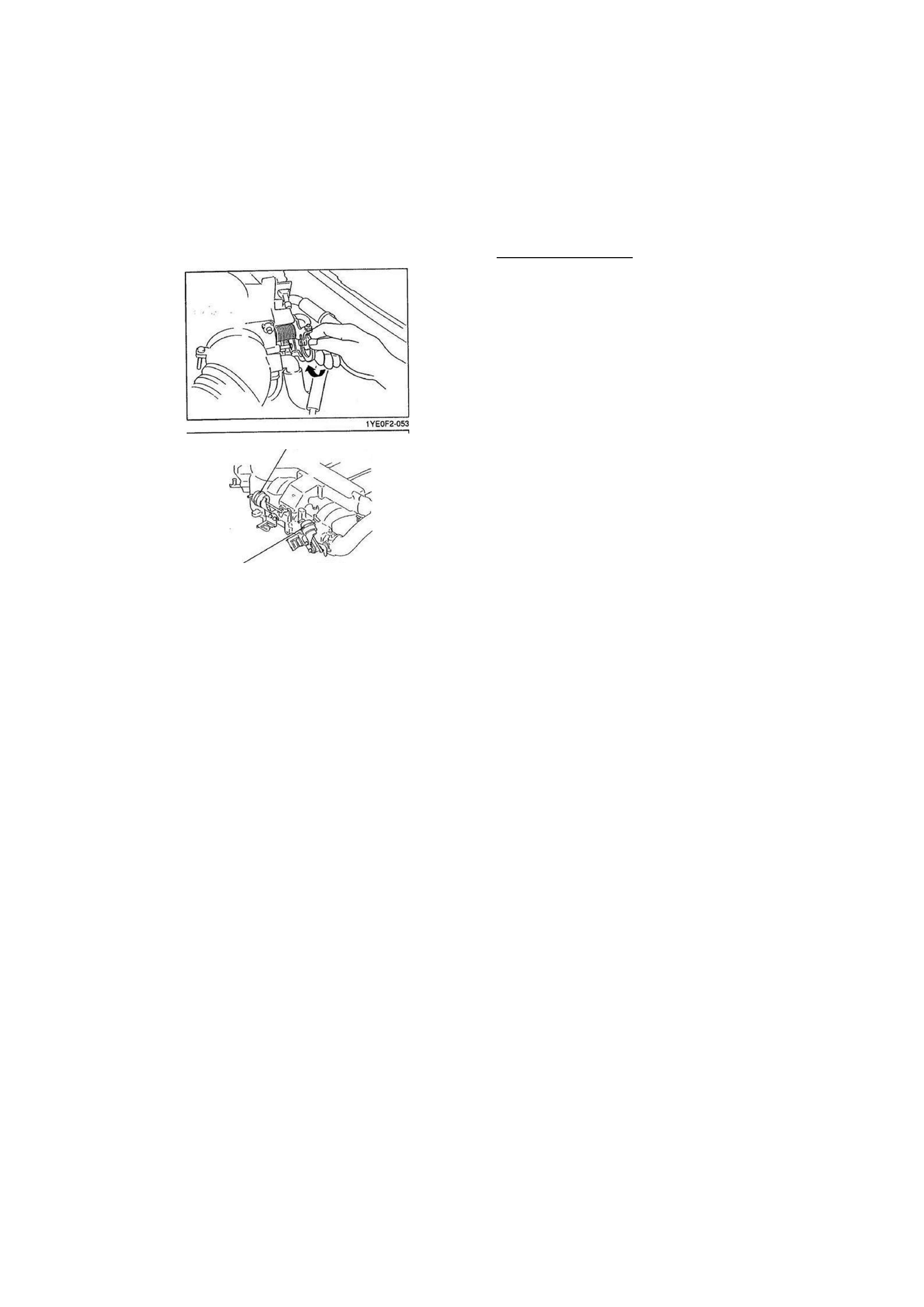

SYSTEMBETRIEB

1. Den Motor im Leerlauf laufen lassen.

2. Die Drosselklappe schnell öffnen.

STAUKLAPPENUNTERDRUCKDOSE Nr. 2

STAUKLAPPENUNTERDRUCKDOSE Nr. 1

3. Sicherstellen, daß die Stange in die Stauklappen

unterdruckdosen 1 und 2 gezogen wird.

1YE0F2-054

I

i

F2-52

VARIABLE RESONANZWELLENAUFLADUNG (VR1S)  V ä L

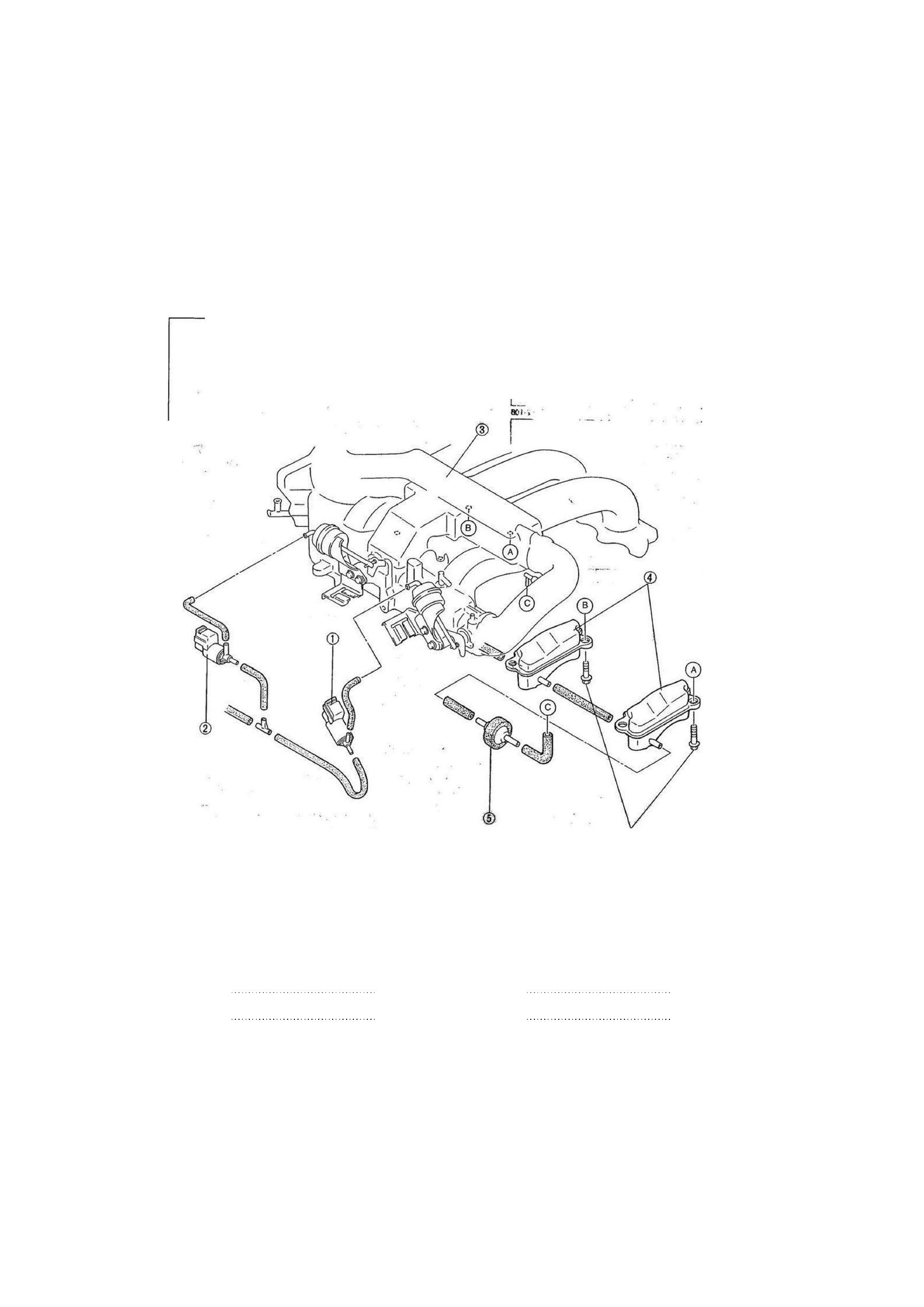

BAUTEILE

Ausbau/Prüfung/Einbau

1. Die Teile in der numerierten Reihenfolge ausbauen.

2. Der. Einbau erfolgt in der umgekehrten Reihenfolge.

7,9 -10,7 Nm (80  - 1 1 0 cmkg)

1YE0F2-045

Achtung

• Die Stauklappenunterdruckdosen sind werkseitig eingestellt und dürfen nicht verstellt werden.

1. VRIS-Magnetventil Nr. 1 4. Unterdruckkammer

Prüfung Seite F2-54 Prüfung Seite F2-54

2. VRIS-Magnetventil Nr. 2 5. Rückschlagventil

Prüfung Seite F2-54 Prüfung Seite F2-54

3. Ansaugkrümmer

(Siehe Seite F2-49)

F2-53

F2

VARIABLE RESONANZWELLENAUFLADUNG (VRIS)

16E0F2-106

16E0F2-107

UNTERDRUCK-

PUMPE

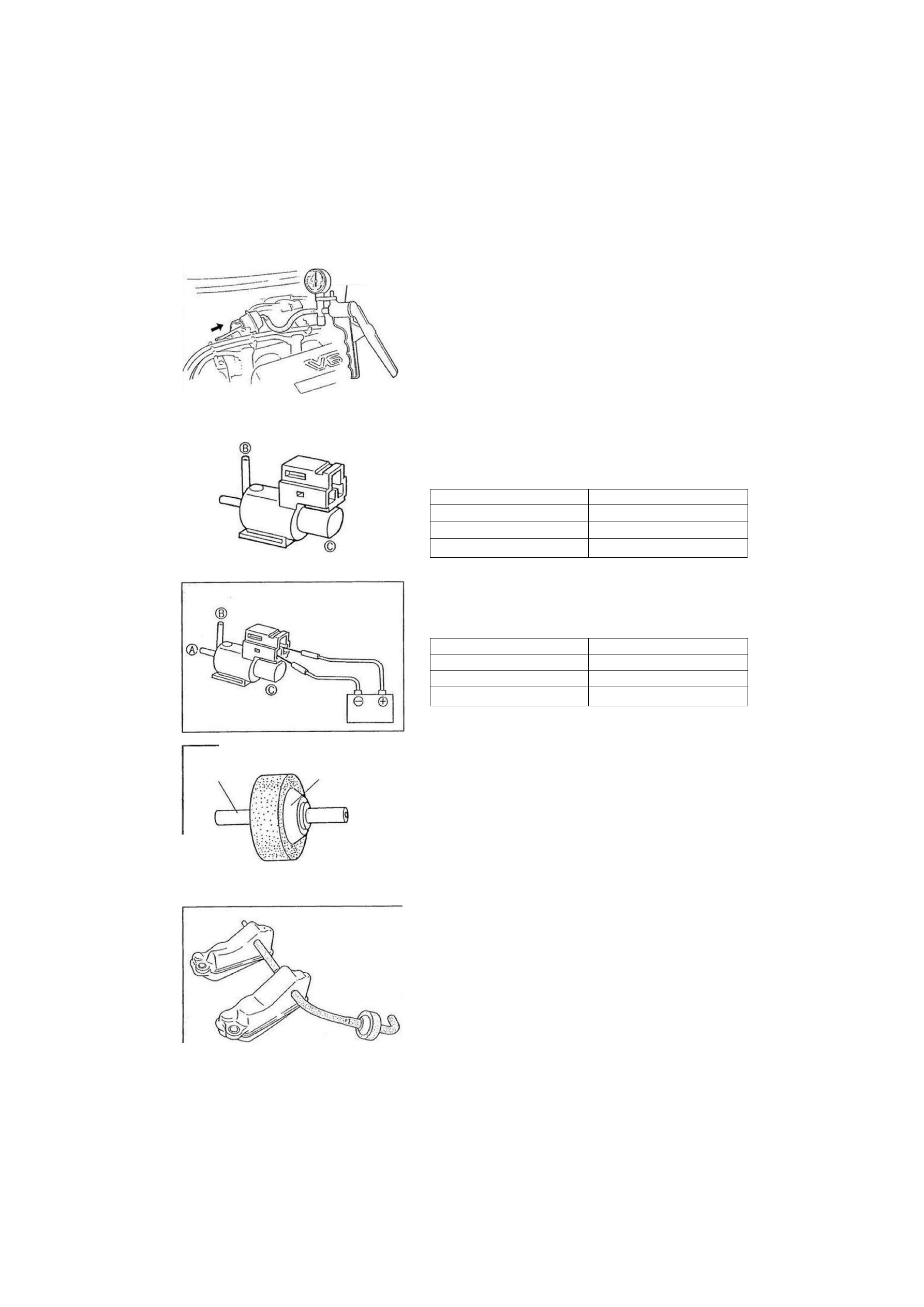

VRIS-STAUKLAPPENUNTERDRUCKDOSE (1, 2)

Prüfung

1. Den Unterdruckschlauch vonderStauklappenunterdruckdose

abziehen.

2. Eine Unterdruckpumpe an die Unterdruckdose anschließen.
3. Unterdruck aufbauen und sicherstellen, daß die Stange in die

Unterdruckdose gezogen wird.

VRIS-MAGNETVENTIL (1, 2)

Prüfung

1. Das Magnetventil abziehen.

2. Prüfen, daß die Luft zwischen den einzelnen Öffnungen wie

angegeben strömt.

Öffnung

Luftstrom

A - B

Nein

A - C

Nein

B - C

Ja

3. Die Klemmen des Magnetventils an Batteriespannung und

Masse anschließen.

4. Prüfen, daß die Luft zwischen den einzelnen Öffnungen wie

angegeben strömt.

Öffnung

Luftstrom

A - B

Ja

A - C

Nein

B - C

Nein

RÜCKSCHLAGVENTIL

Prüfung

1. Das Rückschlagventil ausbauen.

2. An der Öffnung (A) Luft einblasen und prüfen, daß sie an der

Öffnung (B) ausströmt.

3. An der Öffnung (B) Luft einblasen und prüfen, daß an der

Öffnung (A) keine Luft austritt.

UNTERDRUCKKAMMER
Prüfung

1. Die Unterdruckkammern auf Verstopfung, Beschädigung und

Risse prüfen.

2. Falls erforderlich, die Unterdruckkammer austauschen.

16E0F2-108

16E0F2-109

16E0F2-110

F2-54
