AUSBAU

B2

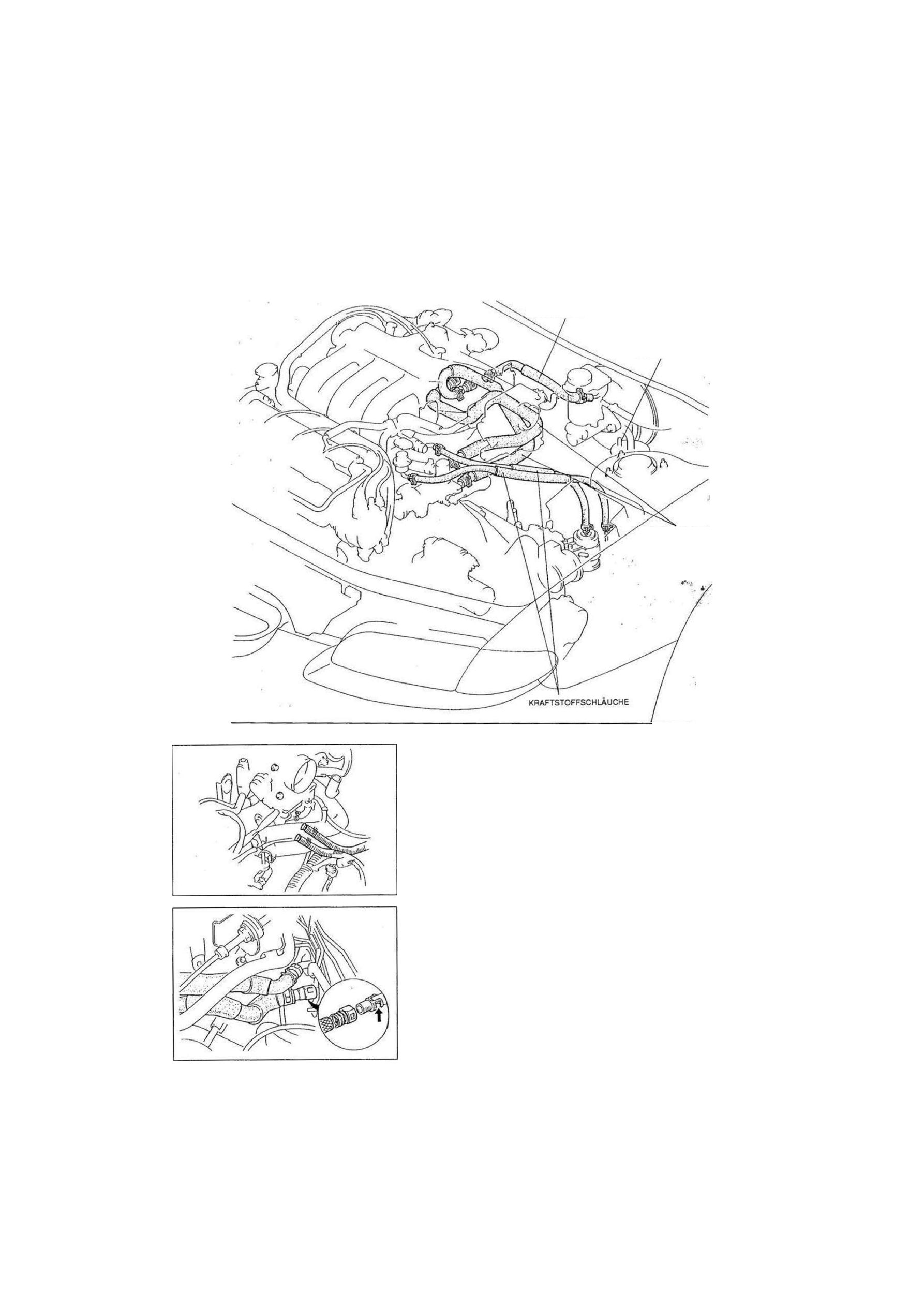

Schritt 3

Die gekennzeichneten Schläuche abziehen.

16E0B2-156

Ausbauhinweis

Kraftstoffschlauch

Vorsicht

• Funken und offene Flammen vom Kraftstoffbereich

fernhalten.

Achtung

• Ein Tuch um den Schlauch wickeln, da beim Abziehen

Kraftstoff herausspritzt.

• Die abgezogenen Schläuche mit einem Verschluß-

stopfen abdichten, damit kein Kraftstoff austritt.

Die Kraftstoffschläuche abziehen.

 r

Heizungsschlauch

ir .

Achtung ,
• Sicherstellen, daß die O-Ringe und die Distanzringe

am Schlauchanschlußstück nicht verlorengehen.

Die Arretierung eindrücken und den Heizungsschlauch abziehen.

•s*

 M

 1

 i



r

.

~

IV JL B2-47

.

.

.

.  , »

UNTERDRUCKSCHLAUCH

HEIZUNGSSCHLAUCHE

SCHLAUCH DES
AKTIVKOHLEBEHALTERS

16E0B2-157

16E0B2-158

B2

AUSBAU

Schritt 4

Ausbauhinweis

Kupplungsnehmerzylinder (MTX)

1. Die Schrauben herausdrehen und die Schellen abmontieren.

Achtung
• Sicherstellen, daß die Rohrleitung und der Schlauch

nicht beschädigt werden.

2. Den Kupplungsnehmerzylinder ausbauen, ohne den Schlauch

abzuziehen, und vom Getriebe entfernt befestigen.

16E0B2-160

B2-48

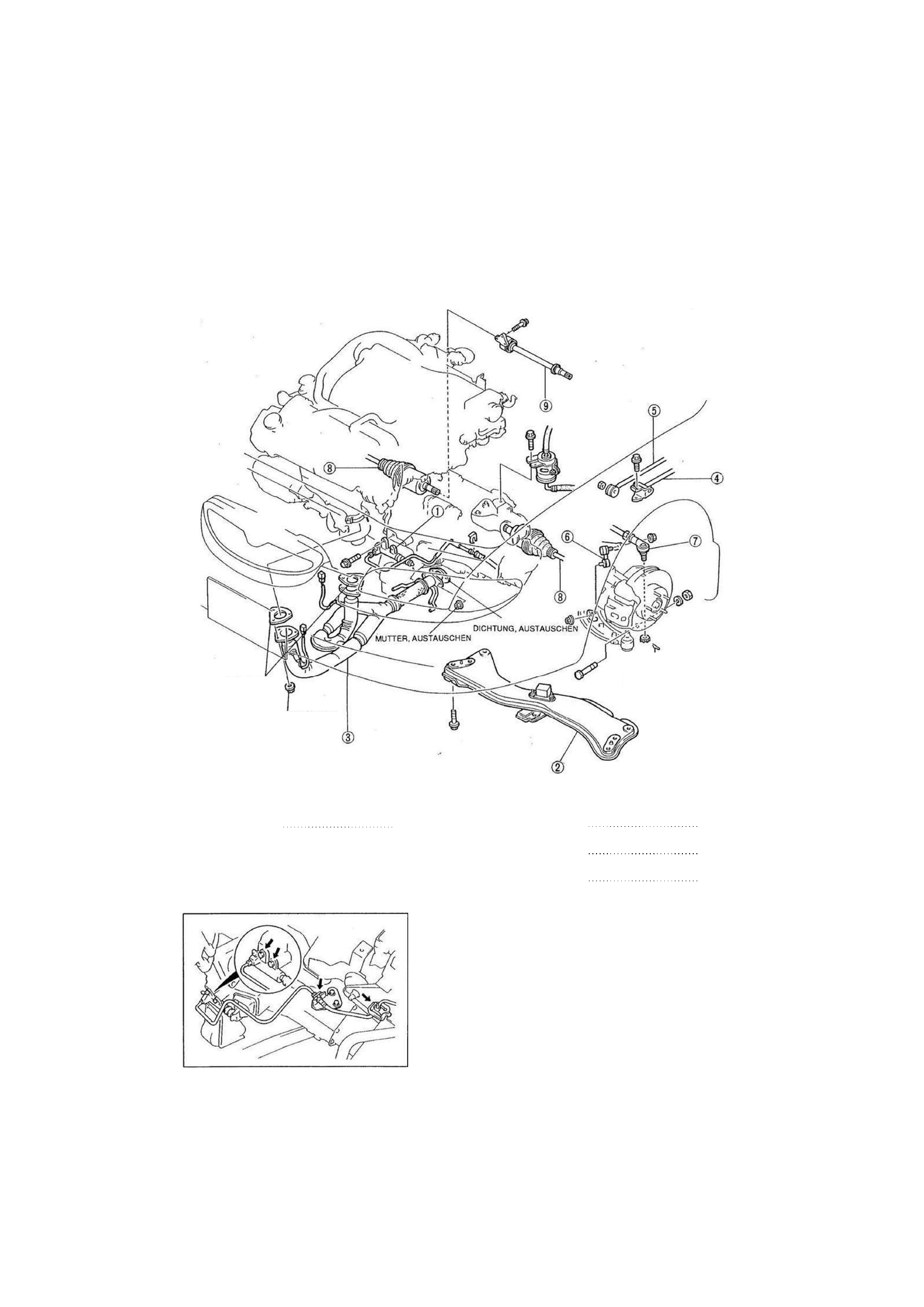

1. Kupplungsnehmerzylinder (MTX)

Ausbauhinweis siehe unten

2. Querträger
3. Auspuffrohr

4. Schaltstange (MTX)

5. Schaltgestängeabstützung (MTX)
6. Stabilisatorverbindungsgelenk

1YE0B2-086

7. Spurstangenkopf

Ausbauhinweis Seite B2-49

8. Antriebswelle

Ausbauhinweis Seite B2-49

9. Zwischenwelle

Ausbauhinweis Seite B2-49

DICHTUNG.

AUSTAUSCHEN

MUTTER. AUSTAUSCHEN

SPLINT. AUSTAUSCHEN

AUSBAU

B2

1YE0B2-040

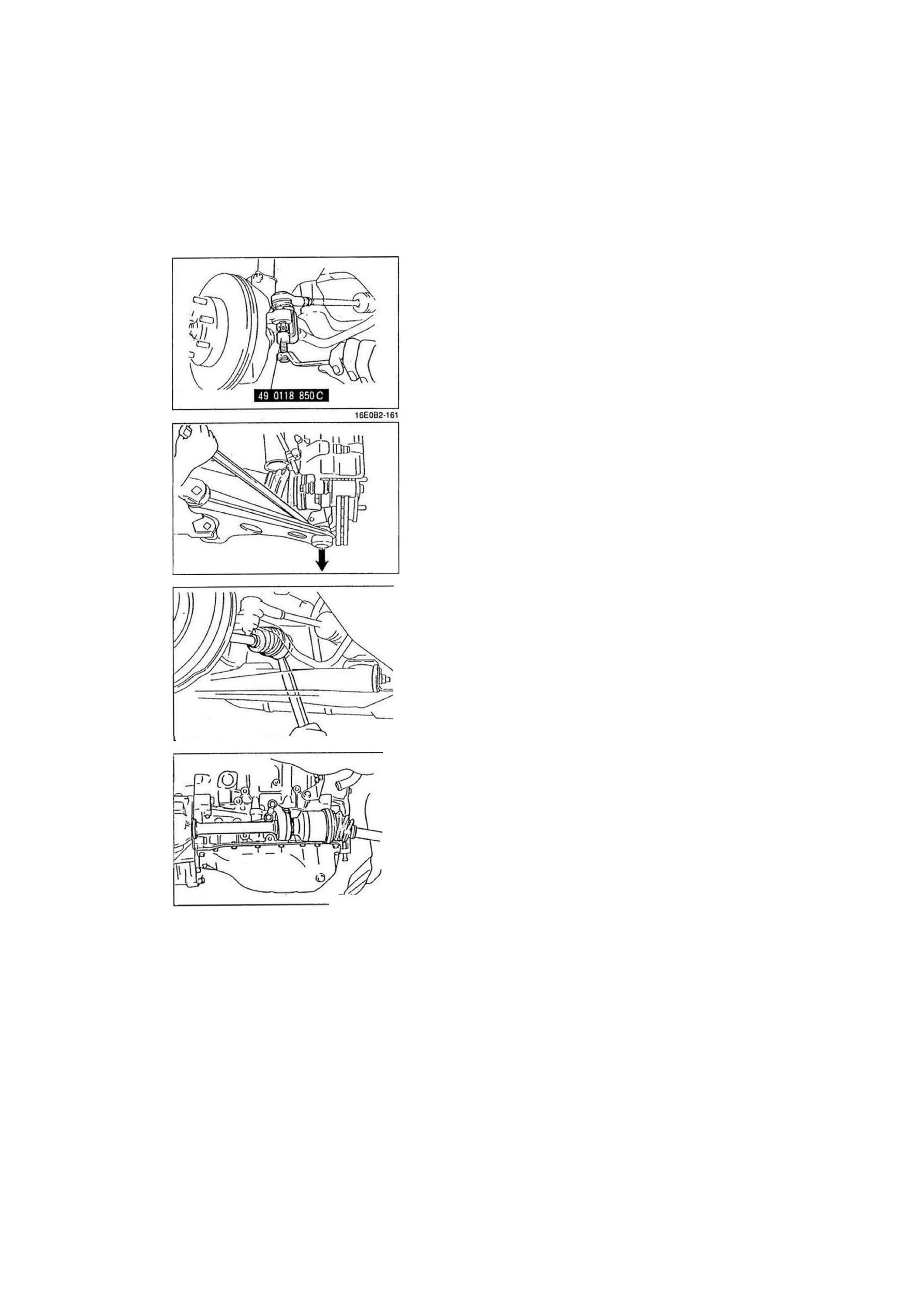

Spurstangenkopf

1. Den Splint ausbauen und die Mutter soweit lösen, bis sie mit

dem Ende des Kugelgelenkbolzens bündig abschließt.

Achtung

• Den Splint nicht wiederverwenden.

2. Den Spurstangenhebel mit dem SST vom Kugelgelenk ab-

bauen.

Antriebswelle

1. Die Schrauben und Muttern am linken und rechten Kugelge-

lenk des Querlenkers herausdrehen.

.• • i

• t

Achtung

• Die Staubmanschetten der Kugelgelenke dürfen da-

bei nicht beschädigt werden.

2. Den Querlenker nach unten drücken, um ihn von den

Achsschenkeln zu trennen.

•  ' " I f /  , • •. . ' >

I

Achtung
• Dabei darf der Wellendichtring nicht beschädigt wer-

den. , /.

3. Eine Stange zwischen Antriebswelle und Getriebegehäuse

ansetzen und die Antriebswellen vom Getriebe trennen.

Zwischenwelle

1. Die Befestigungsschrauben der Zwischenwelle herausdrehen.

2. Die Zwischenwelle ausbauen.

B2-49

1YE0B2-041

1YE0B2-042

B2

AUSBAU

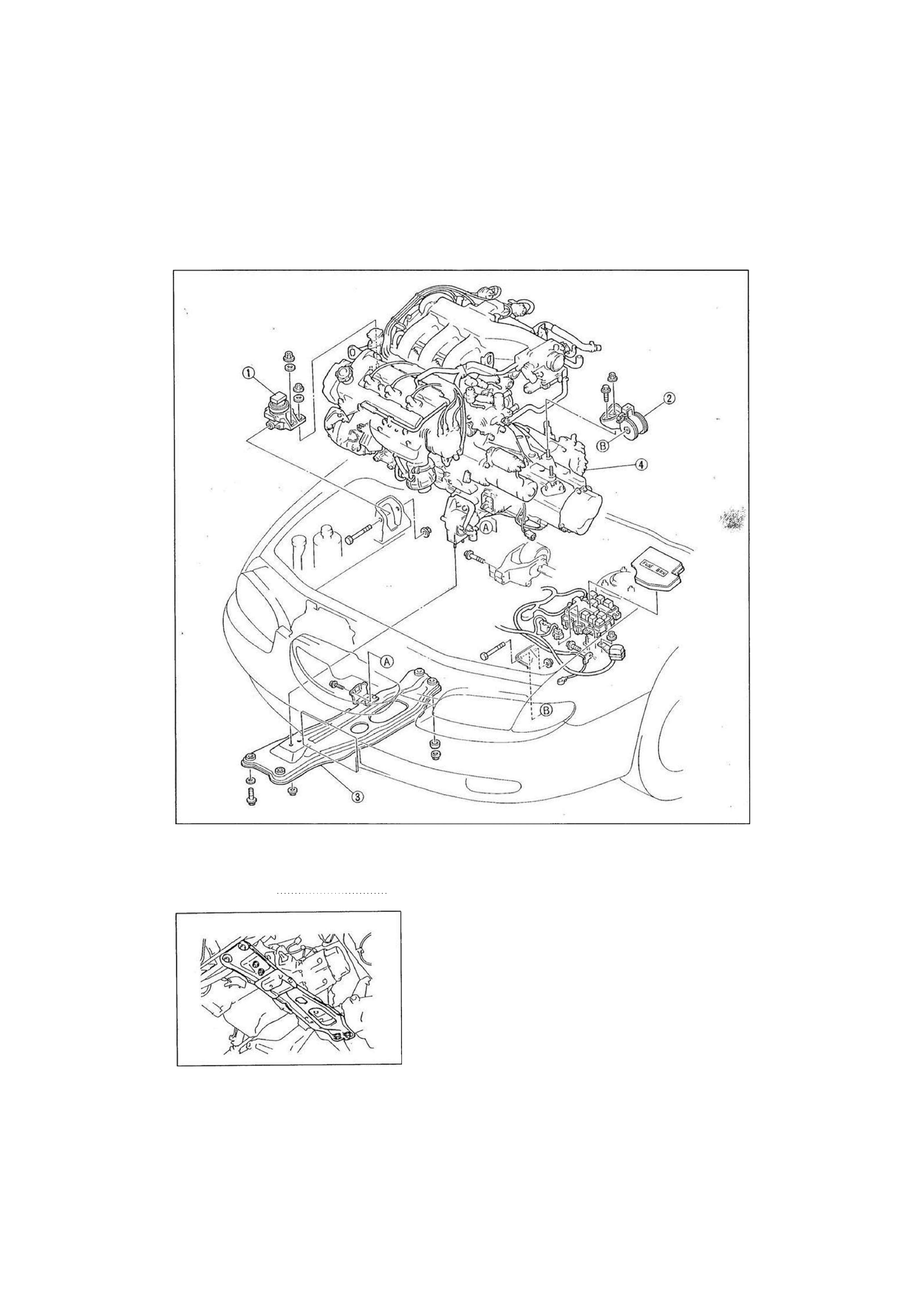

Schritt 5

1. Motorlagerung Nr. 3

2. Motoraufnahme und Motorlagerung Nr. 4

3. Motortraverse

Ausbauhinweis siehe unten

4. Antriebseinheit

Ausbauhinweis

1YE0B2-043

Seite B2-51

B2-50

1YE0B2-044

Ausbauhinweis

Motortraverse

Achtung
• Vor dem Ausbau der Traverse den Motor abstützen.

1. Den Motor an einer Kettenwinde aufhängen.

2. Die Muttern der Motorhalterung Nr. 2 abschrauben.
3. Die Schrauben der Motorlagerung Nr. 5 und die Schrauben

und Muttern der Motortraverse herausdrehen und die Motor-

lagerung Nr. 5 und die Motortraverse ausbauen.
