Mazda Xedos 6. Handbuch - teil 5

Gl

VORSICHTSHINWEISE

1YEGIX-014

1YEGIX-016

J S i p

i V r .  / T w S i

/ i

w

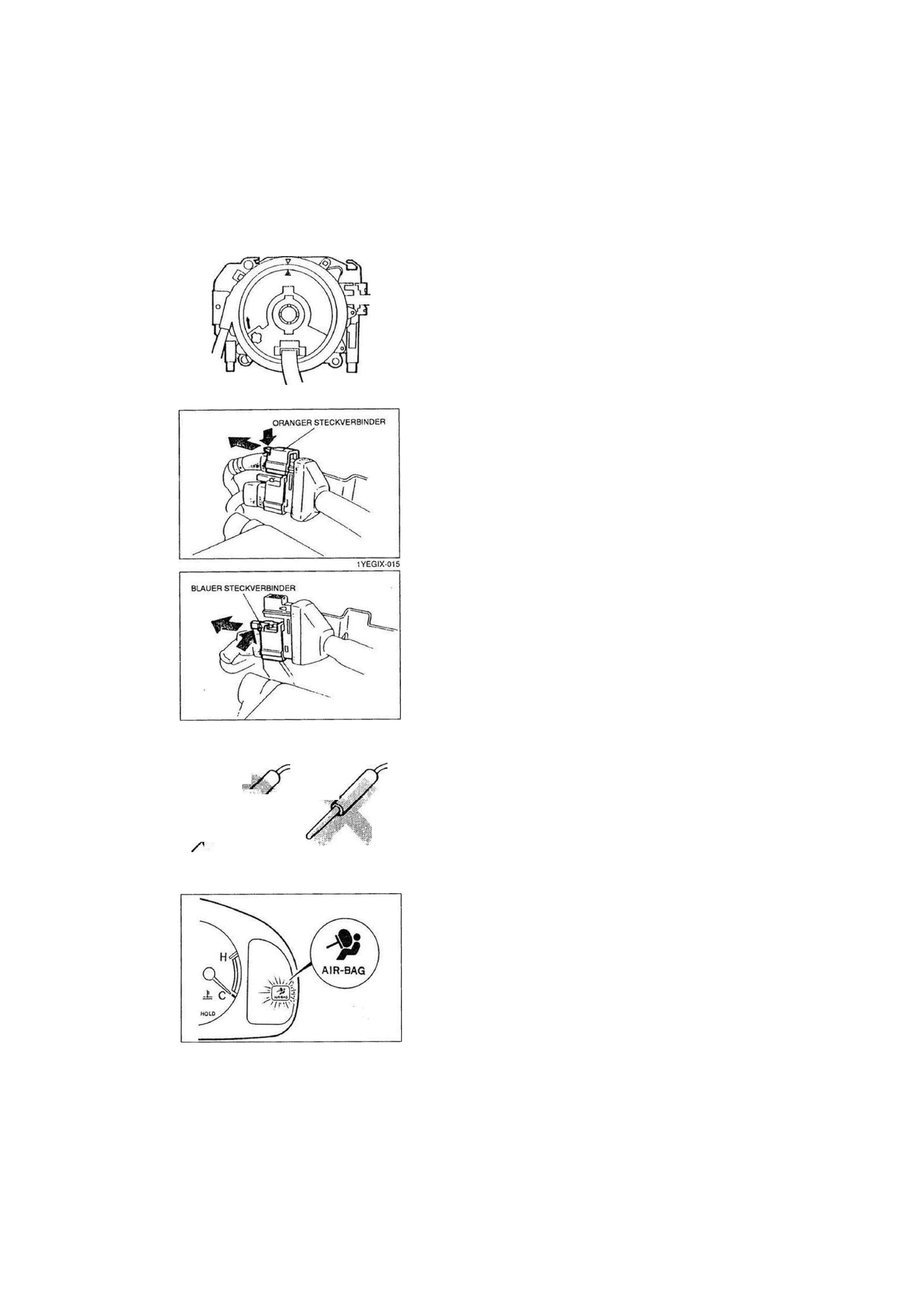

4. Die Markierungen von Spiralfederdeckel und Topf

aufeinander ausrichten.

7. Lösen der doppelten Steckverbinderverriegelung

• Die Steckverbinder im Airbag-System sind mit einer

doppelten Verriegelung versehen.

• Diese Steckverbinder werden wie folgt gelöst:

1) Auf die orange Rastzunge drücken und den oran-

gen Steckverbinder abziehen.

8.

2) Auf die blaue Rastzunge drücken und den blauen

Steckverbinder abziehen.

3) Die Steckverbinder in der umgekehrten Reihenfol-

ge wieder anschließen.

Verwendung einer Prüfspitze

• Eine Prüfspitze mit dünnem Draht verwenden, um die

Klemme nicht zu beschädigen.

1YEGIX 017

1YEGIX018

9. Nach der Wartung

• Nach der Wartung die Funktionstüchtigkeit des Sy-

stems mit Hilfe der Airbag-Warnleuchte prüfen. Falls
das System einwandfrei funktioniert, leuchtet die
Warnleuchte beim Einschalten der Zündung auf und
erlischt nach ca. 6 Sekunden.

• Die Hupe betätigen. Falls die Hupe nicht funktioniert,

die Airbag-Einheit ausbauen und die Anschlüsse von

Airbag-Einheit und Hupenschalter prüfen.

GI-14

VORSICHTSHINWEISE

Gl

E j N B A U

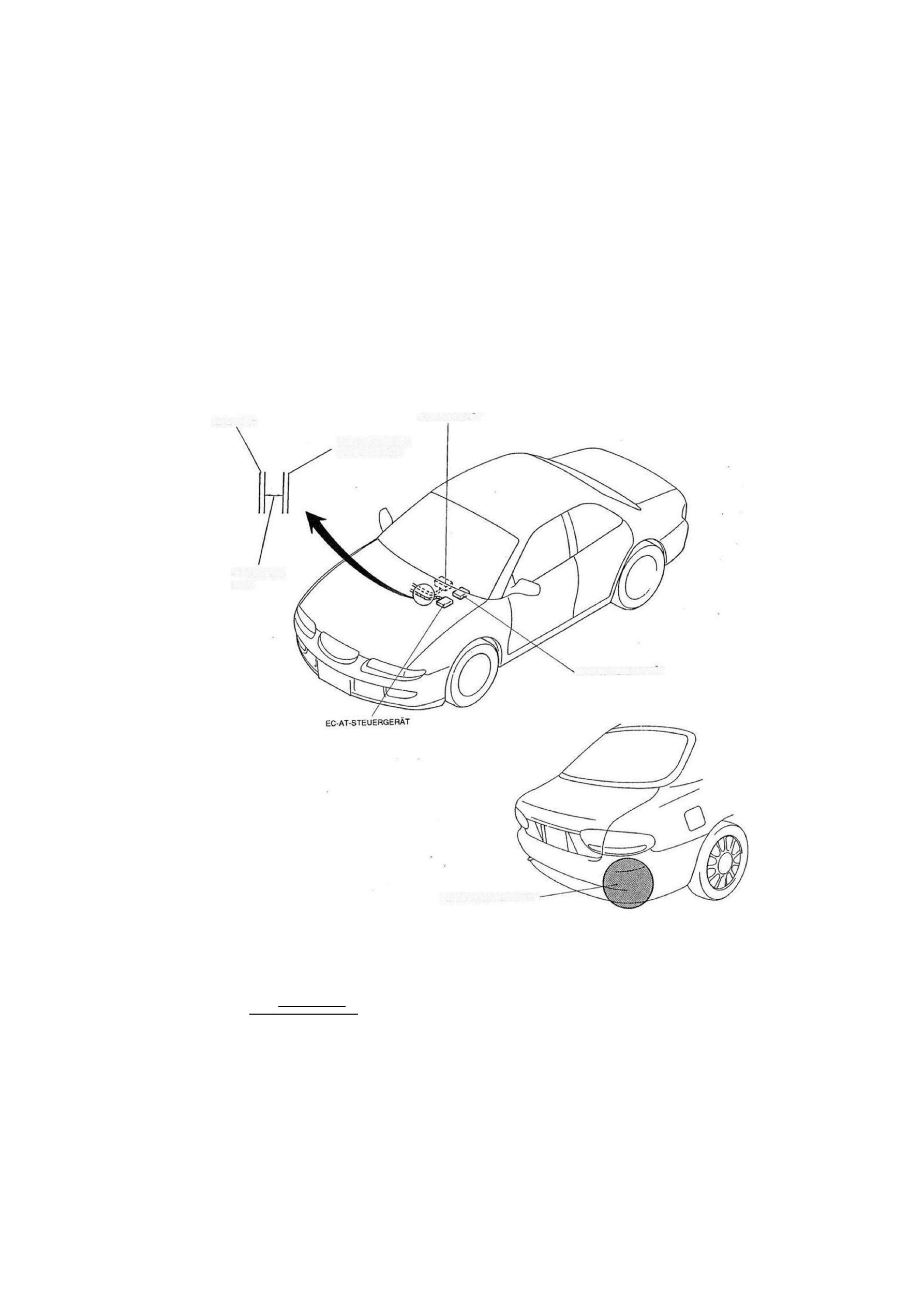

 EINES CB-FUNKGERÄTS

ein CB-Funkgerät unsachgemäß eingebaut wird oder ein unzulässig starkes Gerät verwendet wird, können

-urktionsstörungen in der Benzineinspritzung und in anderen Systemen auftreten.

Beim Einbau eines CB-Funkgeräts sind daher die folgenden Vorsichtsmaßnahmen zu ergreifen:
1. Die Antenne so weit wie möglich von Steuergeräten entfernt einbauen.
2. Die Antennenzuleitung so weit wie möglich von den Kabelbäumen der Steuergeräte entfernt halten (mindestens

30 cm).

 v

2 Die Antenne und die Zuleitung müssen richtig abgestimmt sein.

Kein Hochleistungsfunkgerät in das Fahrzeug einbauen.

l

*

1YEGIX-019

AUDIOANLAGE MIT DIEBSTAHLSICHERUNG

Eine Audioanlage mit Diebstahlsichemng ist als Sonderausstattung

erhältlich. Vor Abklemmen des Massekabels der Batterie oder

Unterbrechung der StromzufuhrzurAudioanlagedieCodenummer

erfragen und die Diebstahlsicherung deaktivieren. (Siehe

Kapitel T).

 GM 5

1 1  G B ö r ~ J

ubo, 'u*

15UGIX-004

CB-FUNKGERAT

ZULEITUNG

KABELBAUM EINES

STEUERGERÄTS

MINDESTENS

30 cm

MOTORSTEUERGERAT

ENTFERNTESTER PUNKT

Gl

VORSICHTSHINWEISE

16EGIX-034

VOLTMETER

SCHWARZE
ZULEITUNG

ROTE

ZULEITUNG

STROMFÜHRENDES

KABEL

MASSE

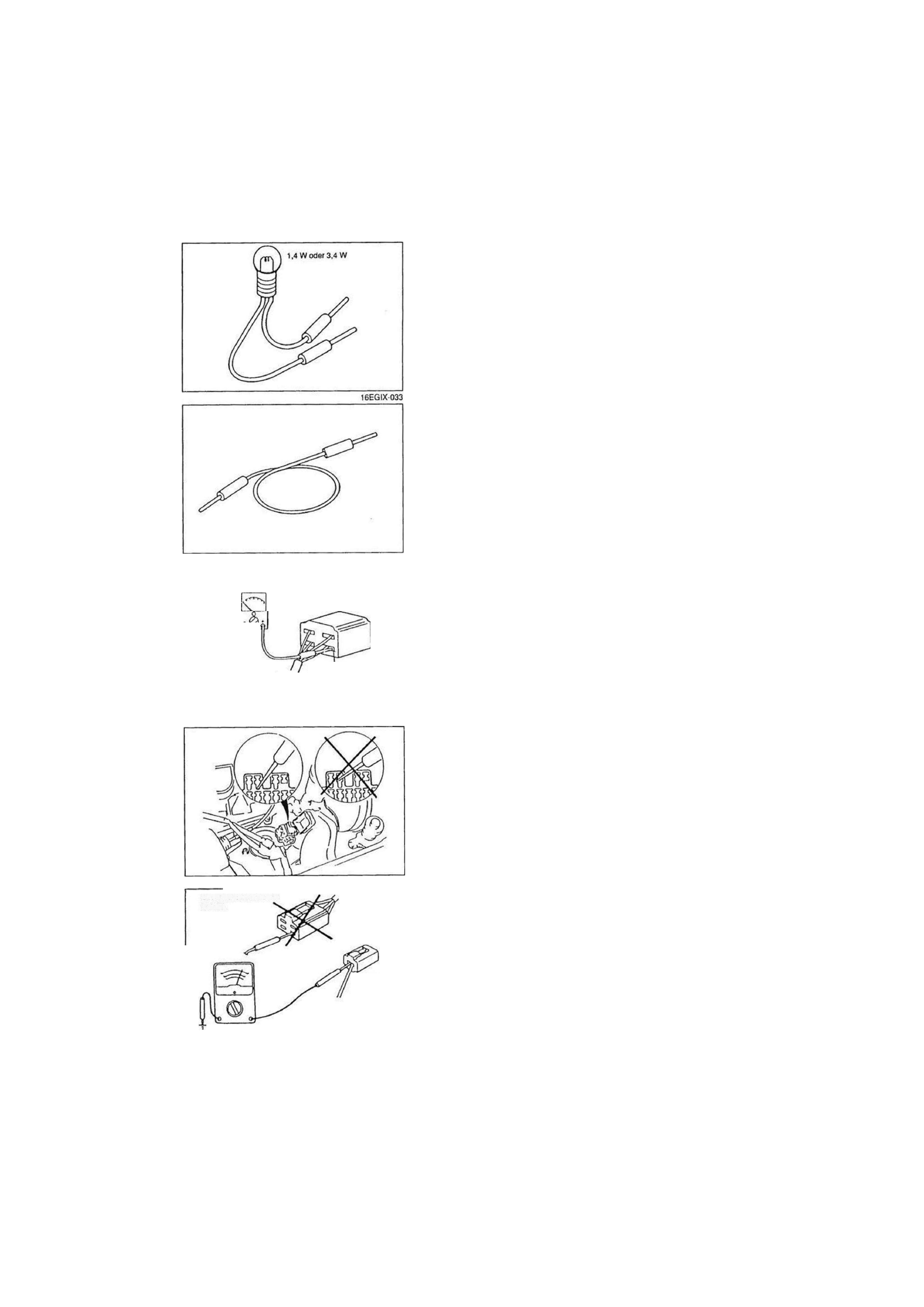

PRÜF- UND MESSGERÄTE ZUR FEHLERSUCHE AN DER
ELEKTRISCHEN ANLAGE
Prüflampe

Die abgebildete Prüflampe hat eine Betriebsspannung von 12 V.

Die Zuleitungen sind mit Prüfspitzen versehen.
Die Prüflampe wird für einfache Spannungs- und Kurz-

schlußprüfungen verwendet.

Achtung

• Beim Prüfen eines Steuergeräts keine Glühlampe mit

einer Nennleistung von mehr als 3,4 W verwenden.

Clberbrückungskabel
Das Clberbrückungskabel wird verwendet, um Schalterklemmen

kurzzuschließen und Masseanschlüsse herzustellen.

Achtung

• Mit dem Clberbrückungskabel darf kein strom-

führendes Kabel an Masse gelegt werden, da elektro-

nische Bauteile und Kabelbäume verbrannt oder

anderweitig beschädigt werden können.

Voltmeter

Die Spannung in einem Stromkreis wird mit einem Gleich-

spannungsmesser mit einem Meßbereich von mindestens 15 V
gemessen. Bei der Messung die positive (+) Prüfspitze (rote
Zuleitung) an die Stelle anlegen, an der die Spannung gemessen
werden soll und die negative (-) Prüfspitze (schwarze Zuleitung)

an Karosseriemasse.

16EGIX-035

Diagnosestecker

Die Prüfspitze beim Anschließen eines Überbrückungskabels an

den Diagnosestecker in die Öffnung stecken.

Achtung
• Die Prüfspitze des Überbrückungskabels nicht in die

Diagnosesteckerklemme einführen, weil die Klemme

dadurch beschädigt werden kann.

16EGIX-036

Ohmmeter

Mit dem Ohmmeter wird der,Widerstand zwischen zwei Punkten
in einem Stromkreis gemessen. Es wird auch für Durch-

gangsprüfungen sowie zur Diagnose von Kurzschlüssen verwen-
det.

Achtung

• Das Ohmmeter niemals an stromführende Kabel an-

schließen, weil es dadurch beschädigt werden kann.

16EGIX037

GI-16

STROMFÜHRENDES

KABEL

OHMMETER

MASSE*
KABEL

VORSICHTSHINWEISE  G l

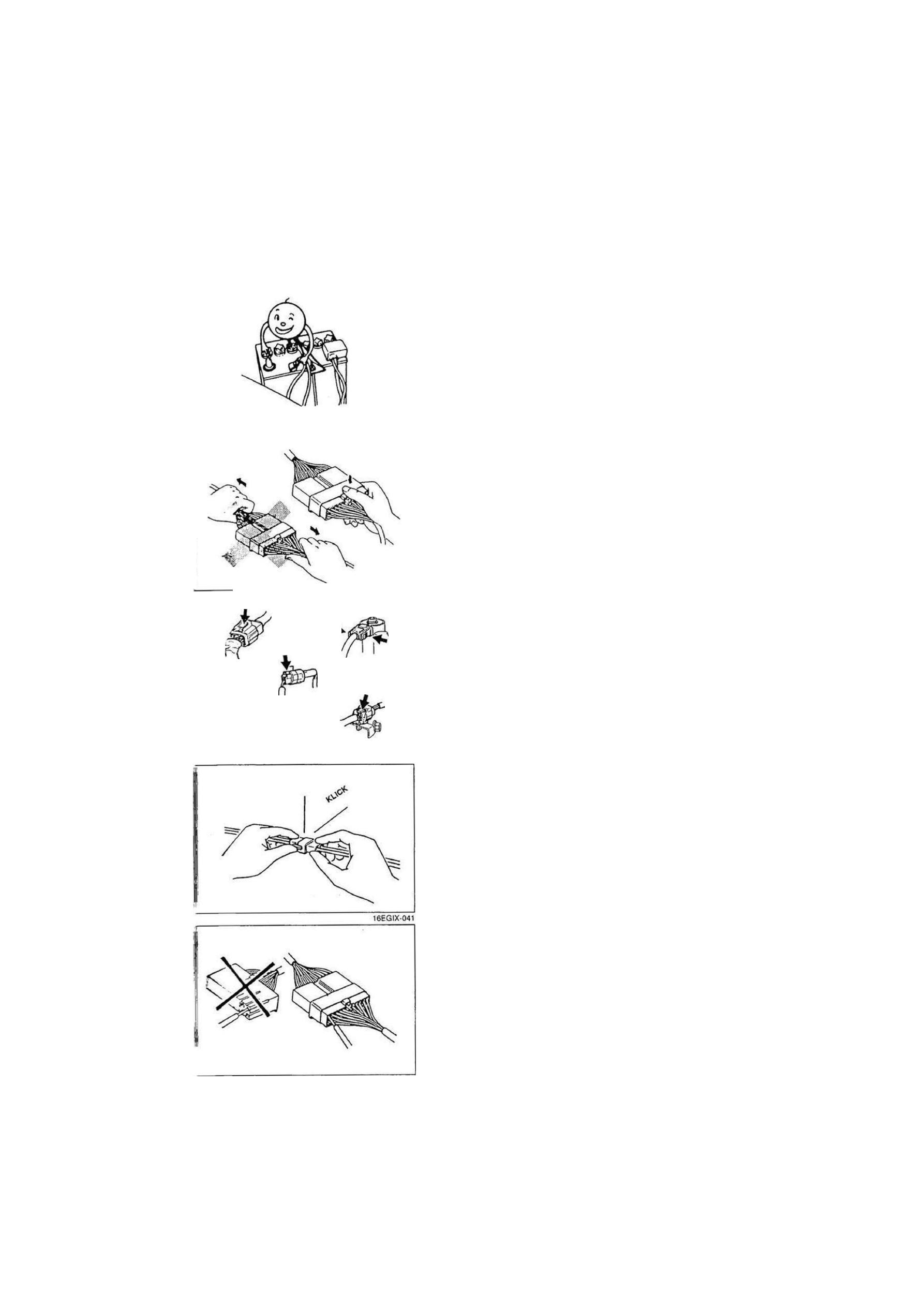

HINWEISE FÜR DEN UMGANG MIT TEILEN DER ELEKTRI-

SCHEN ANLAGE

Batteriekabel

Vor Arbeiten an der elektrischen Anlage stets das Massekabel der

Batterie abklemmen.

Steckverbinder
Abziehen von Steckverbindern
Beim Abziehen von Steckverbindern niemals am Kabel, sondern

nur an den Steckern selbst ziehen.

16EGIX-040

Steckverbinder können durch Lösen der Arretierung wie abgebil-

det abgezogen werden.

Anschließen von Steckverbindern

Beim Anschließen von Steckverbindern muß die Arretierung hör-

bar einrasten.

Prüfung

1. Bei Durchgangs- oder Spannungsprüfungen an einem

Steckverbinder die Prüfspitzen auf der Kabelbaumseite ein-

führen.

16EGIX-042

GI-17

16EGIX-038

16EGIX-039
