DASHBOARD AND CONSOLE

S–86–1

S

S–86BODY

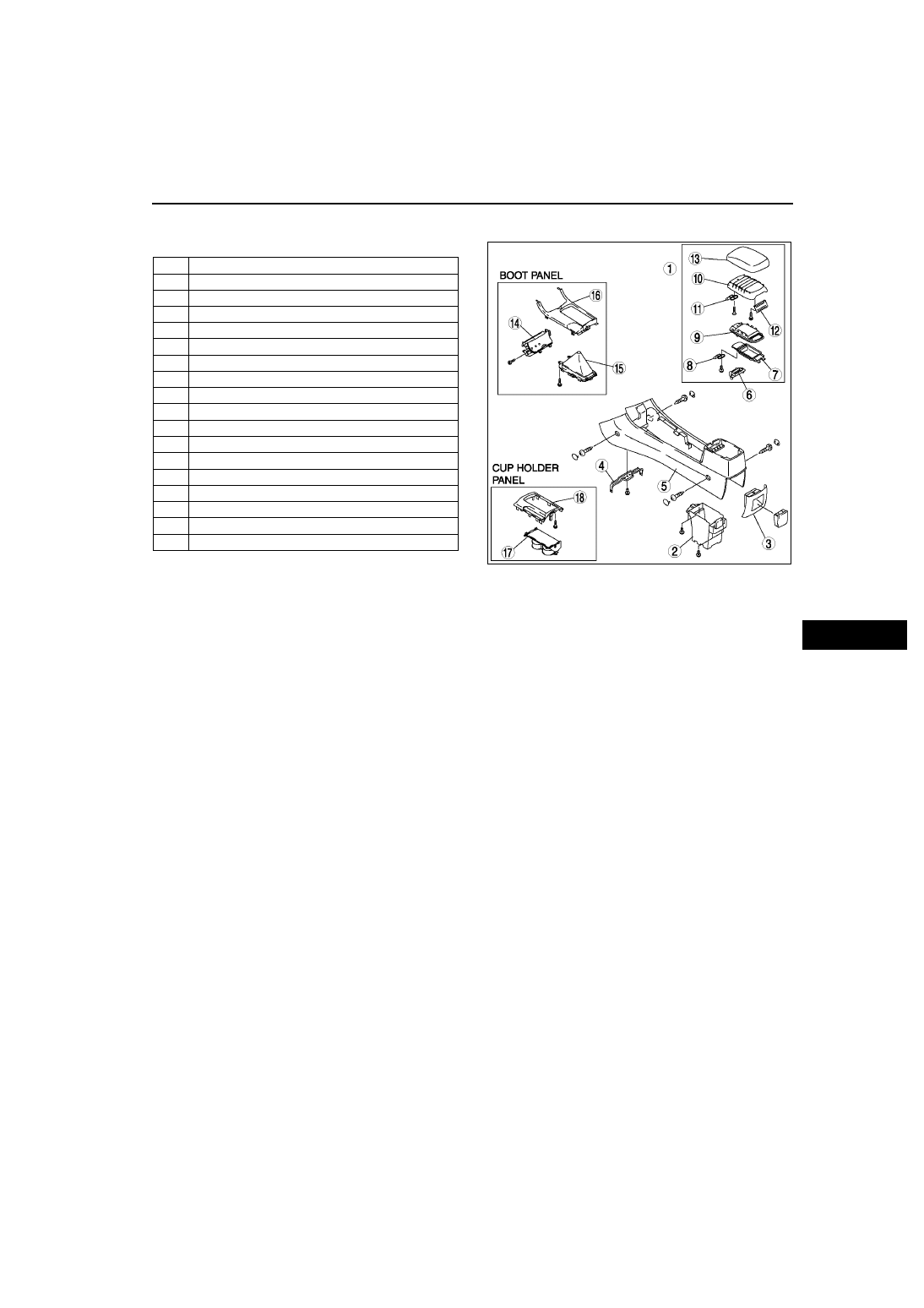

CONSOLE DISASSEMBLY/ASSEMBLY

A6E774264270W02

1. Disassemble in the order indicated in the table.

2. Assemble in the reverse order of disassembly.

End Of Sie

DASHBOARD AND CONSOLE

1

Console lid (only large console box)

2

Box

3

Rear ashtray case

4

Bracket

5

Console

6

Console cover

7

Box storage

8

Lock  No.1

9

Inner console lid

10

Lid core

11

Lock No.2

12

Hinge

13

Outer console lid

14

Front ashtray

15

Boot

16

Boot panel

17

Cup holder

18

Cup holder panel

A6E7742W001

TRIM

S–87

S

SBODY

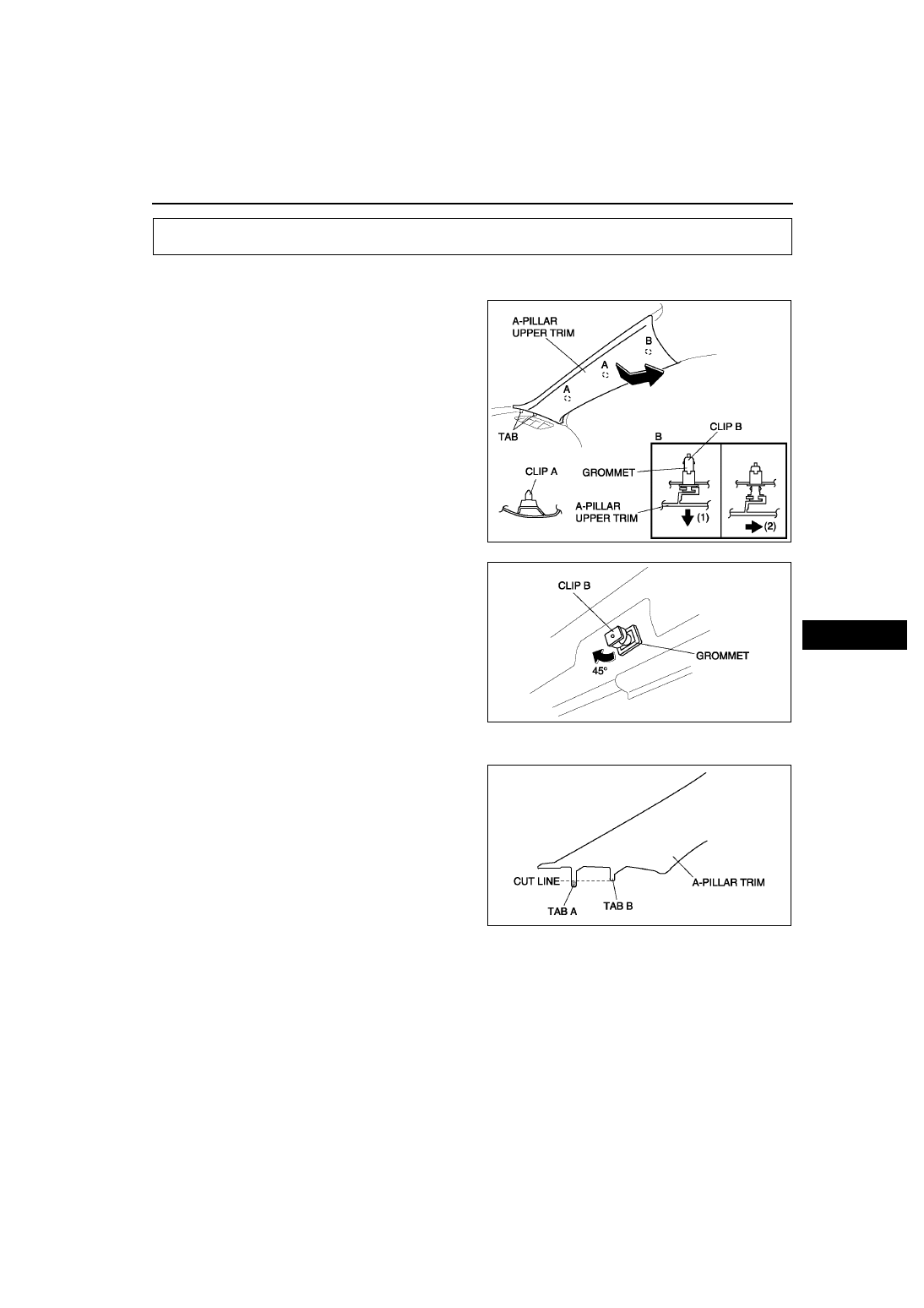

A-PILLAR TRIM REMOVAL

A6E774468160W01

1. Turn the seaming welt over.
2. Disengage clips A using a fastener remover.
3. Pull the A-pillar trim, then disengage clip B (1).
4. Pull the A-pillar trim upward, then disengage clip

B from the A-pillar trim (2).

5. Pull clip B out, then rotate 45

° .

6. Remove clip B from the grommet by pulling it

toward you.

End Of Sie

A-PILLAR TRIM INSTALLATION

A6E774468160W02

1. Cut A-pillar trim tab A to the same length as tab B.
2. Install clip B to the A-pillar trim.
3. Install the A-pillar trim by tapping the clip into the

body.

End Of Sie

TRIM

A6E7744W023

A6E7744W024

A6E7744W022

S–88

TRIM

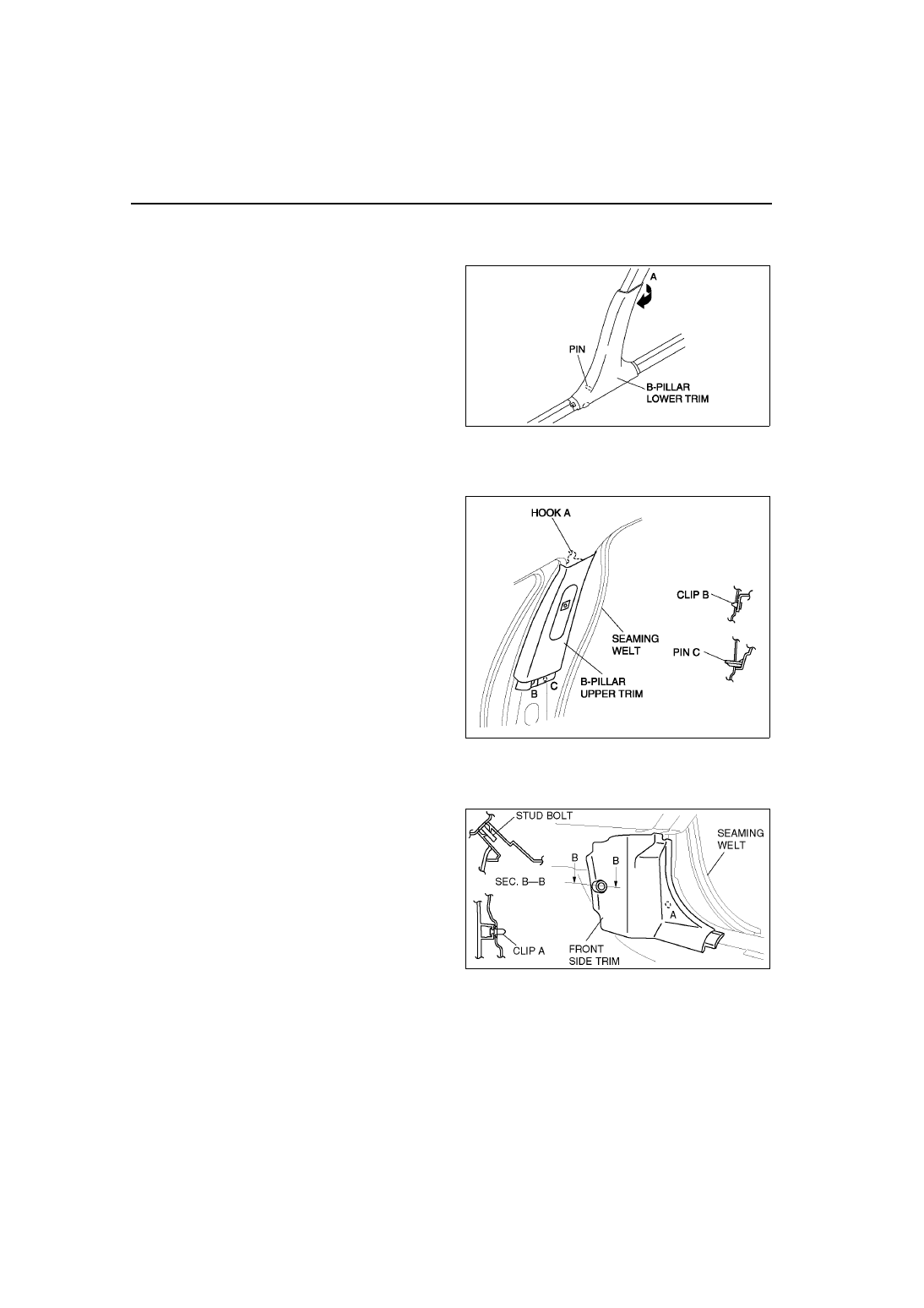

B-PILLAR LOWER TRIM REMOVAL/INSTALLATION

A6E774468220W01

1. Remove the front scuff plate.
2. Remove the rear scuff plate.
3. Pull the area marked A, then remove one side of

the B-pillar lower trim.

4. Pull the B-pillar lower trim, then remove the pin

from the body.

5. Remove the B-pillar lower trim.
6. Install in the reverse order of removal.

End Of Sie

B-PILLAR UPPER TRIM REMOVAL/INSTALLATION

A6E774468210W01

1. Remove the upper anchor of the front seat belt.
2. Remove the B-pillar lower trim.
3. Turn the seaming welt over.
4. Pull the B-pillar upper trim toward you, then

disengage, clip B, and pin C from the body.

5. Disengage hook A from the body, then remove B-

pillar upper trim.

6. Install in the reverse order of removal.

End Of Sie

FRONT SIDE TRIM REMOVAL/INSTALLATION

A6E774468370W01

1. Remove the front scuff plate.
2. Turn the seaming welt over.
3. Pull the front side trim toward you, then

disengage clip A and the stud bolt, then remove
the front side trim.

4. Install in the reverse order of removal.

End Of Sie

A6E7744W021

A6E7744W025

A6E7744W014

TRIM

S–89

S

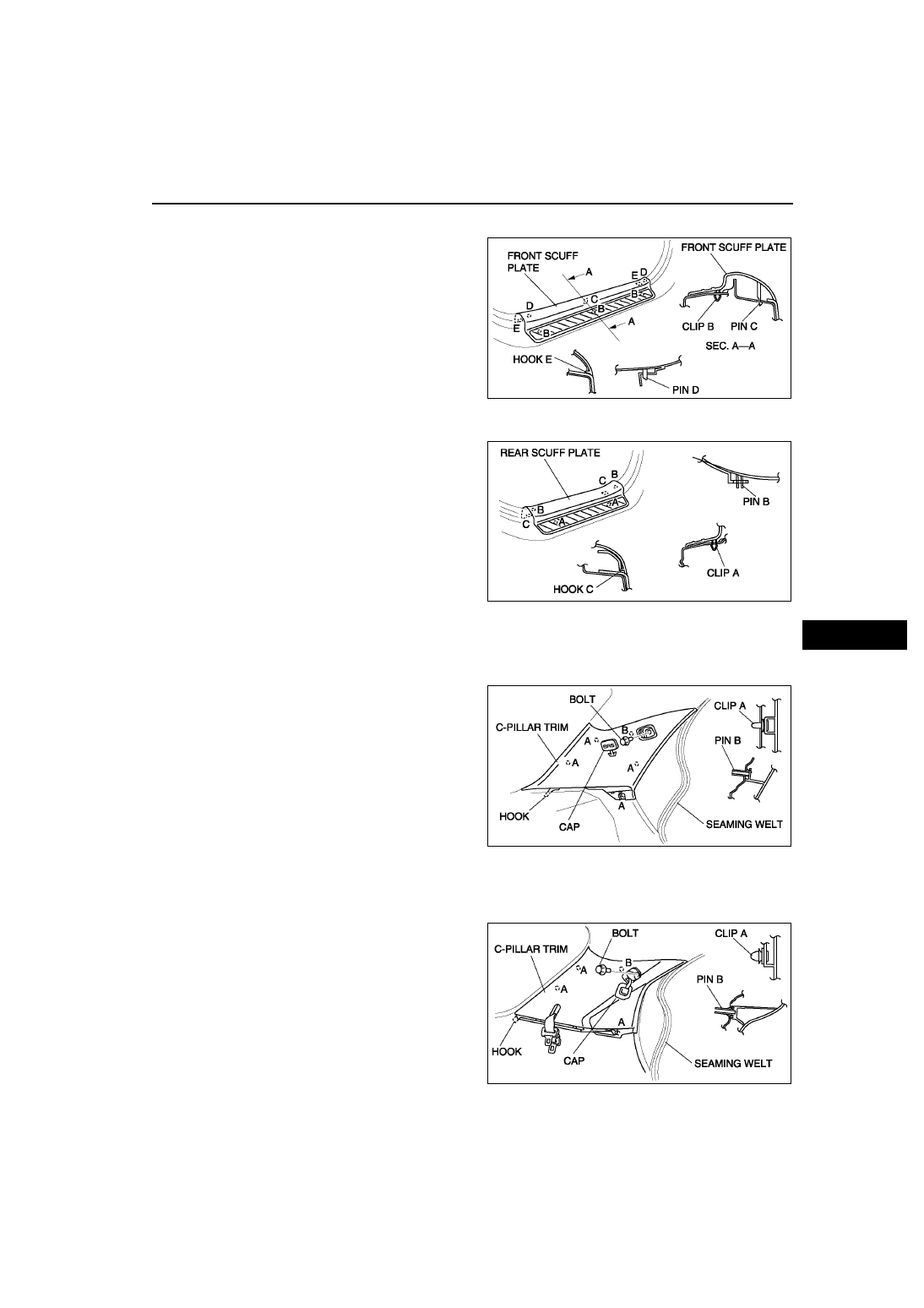

FRONT SCUFF PLATE REMOVAL/INSTALLATION

A6E774468710W01

1. Pull the front scuff plate upward, then disengage

clips B, pins C, D and hooks E from the body, and
remove the front scuff plate.

2. Install in the reverse order of removal.

End Of Sie

REAR SCUFF PLATE REMOVAL/INSTALLATION

A6E774468730W01

1. Pull the rear scuff plate upward, then disengage

clips A, pin B, and hooks C from the body, and
remove the rear scuff plate.

2. Install in the reverse order of removal.

End Of Sie

C-PILLAR TRIM REMOVAL/INSTALLATION

A6E774468240W01

4SD

1. Remove the tire house trim.
2. Turn the seaming welt over.
3. Remove the cap using a fastener remover, and

remove the bolt (with curtain air bag system).

4. Disengage clips A and clip B using a fastener

remover.

5. Pull the C-pillar trim forward, then disengage

hook C from the body, and remove the C-pillar
trim.

6. Install in the reverse order of removal.

5HB

1. Remove the tire house trim.
2. Remove the trunk side upper trim
3. Turn the seaming welt over.
4. Remove the cap using a fastener remover the

bolt. (with curtain air bag system)

5. Disengage clips A and pin B using a fastener

remover.

6. Pull the C-pillar trim forward, then disengage the

hook from the body.

7. Remove the rear center seat belt tongue from the

C-pillar trim. (LH only)

8. Remove the C-pillar trim.
9. Install in the reverse order of removal.

End Of Sie

A6E7744W017

A6E7744W018

A6E7744W019

A6E7744W020
