ENGINE SPEED SENSING POWER STEERING

N–19

N

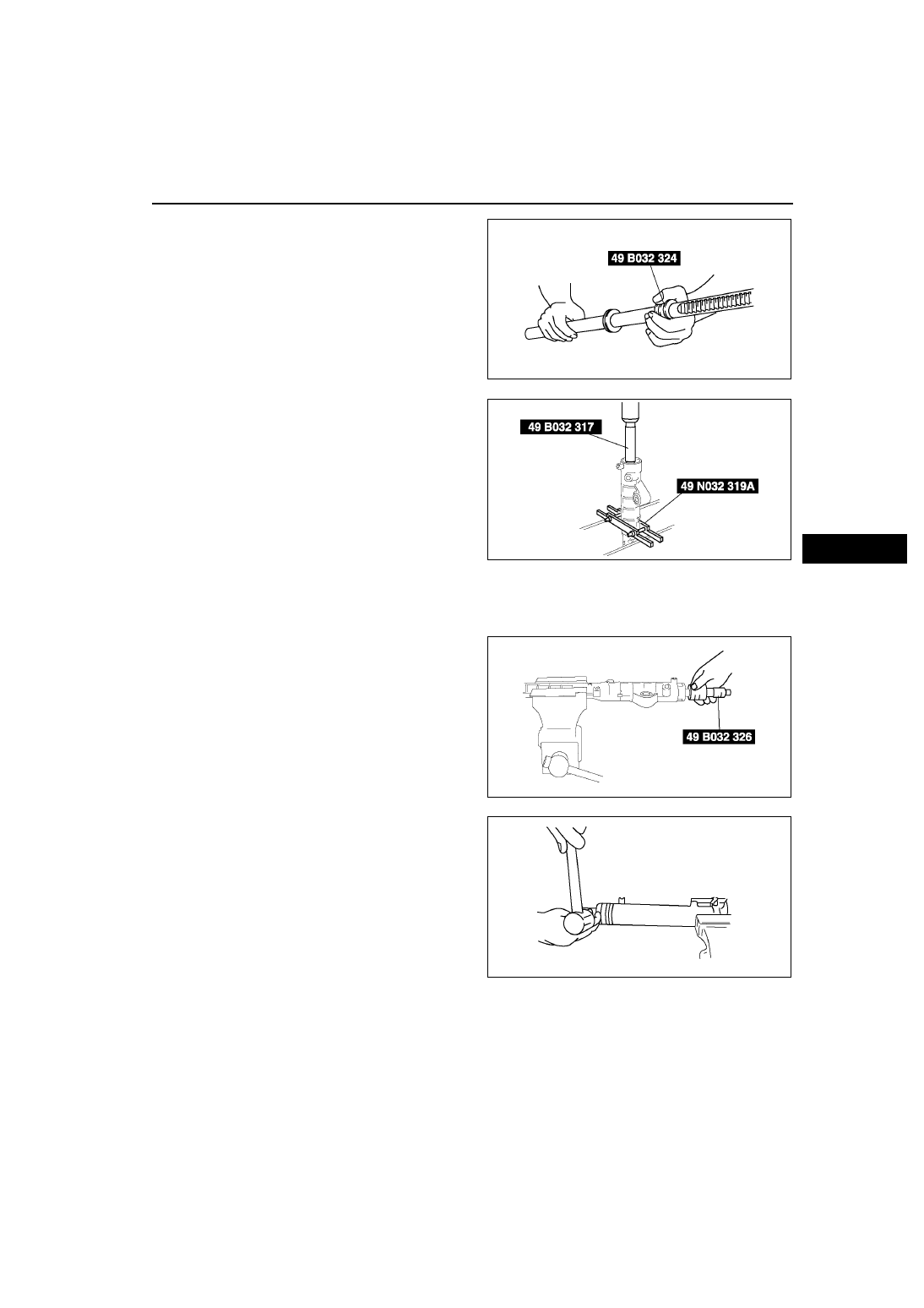

5. Using the SST, place the oil seal and inner guide

at the edge of the steering rack’s pinion, and
remove the SST.

6. After installing the steering rack to the gear

housing, press the oil seal and inner guide using
the SSTs until the force required suddenly
increases.

Holder Assembly Note

1. Apply grease to the U-gasket and O-ring.
2. Assemble the U-gasket, backup ring and O-ring into the holder.
3. Assemble the SST to the steering rack.

4. Stake the holder to the cylinder using a punch.

A6E0612W049

A6E0612W039

A6E0612W090

A6E6316W012

N–20

ENGINE SPEED SENSING POWER STEERING

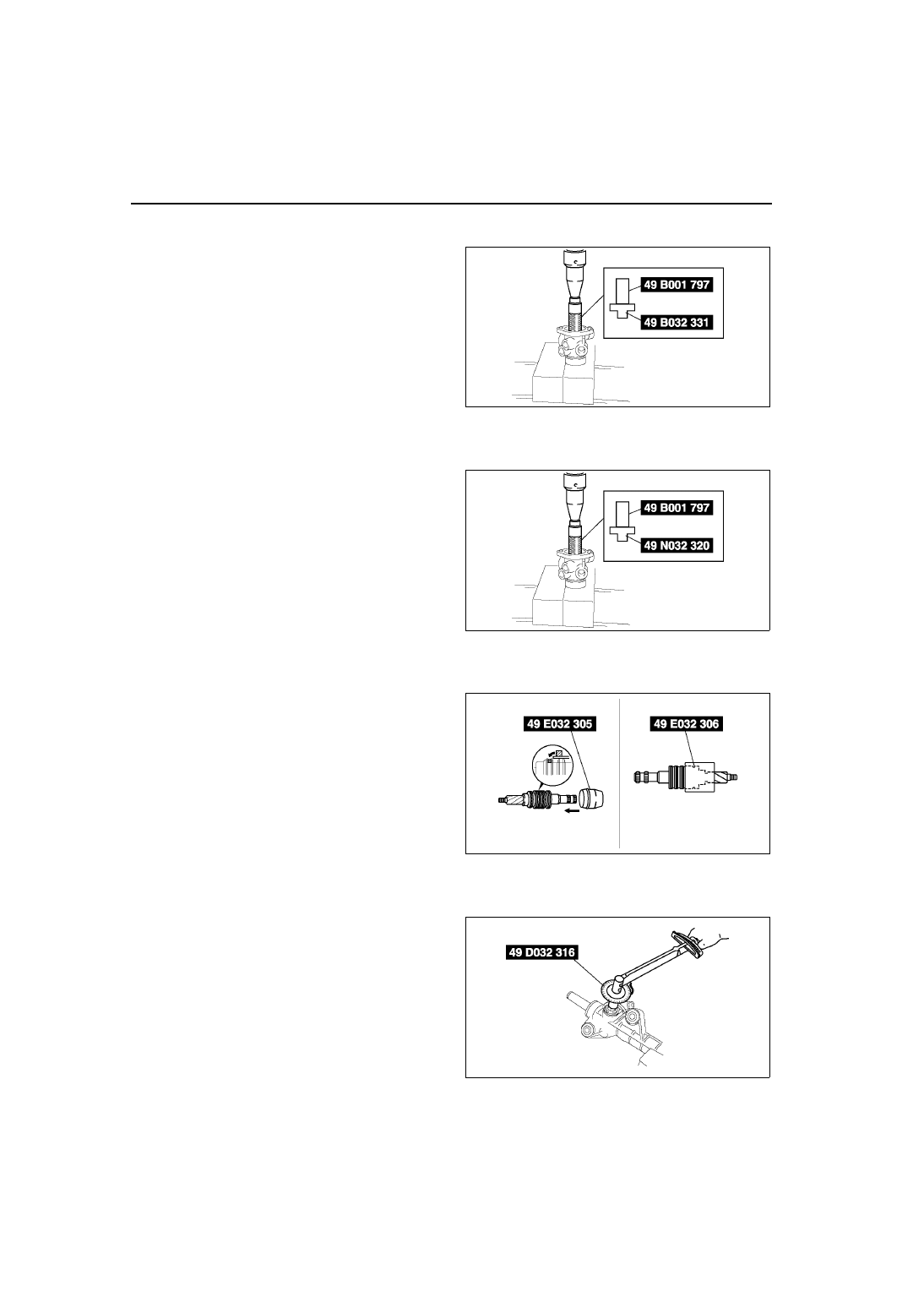

Oil Seal Assembly Note

1. Apply grease to a new oil seal.
2. Press in the new oil seal using the SSTs.

Upper Bearing Assembly Note

1. Apply grease to a new upper bearing.
2. Press in the upper bearing using the SST.

Seal Ring Assembly Note

1. Install a new seal ring to the valve part of the pinion shaft using the SST.
2. After installing it, seat it properly using the SST.
3. Install the snap ring.

Adjusting Cover Assembly Note

1. Set the rack to the center position.
2. Tighten the adjusting cover to 4.9 N·m {50

kgf·cm, 36 in·lbf} three times, then return it 25

°

using the SST.

3. Apply sealant to the threads of the locknut.
4. Attach the locknut.

A6E0612W036

A6E0612W051

A6E0612W052

A6E0612W062

ENGINE SPEED SENSING POWER STEERING

N–21

N

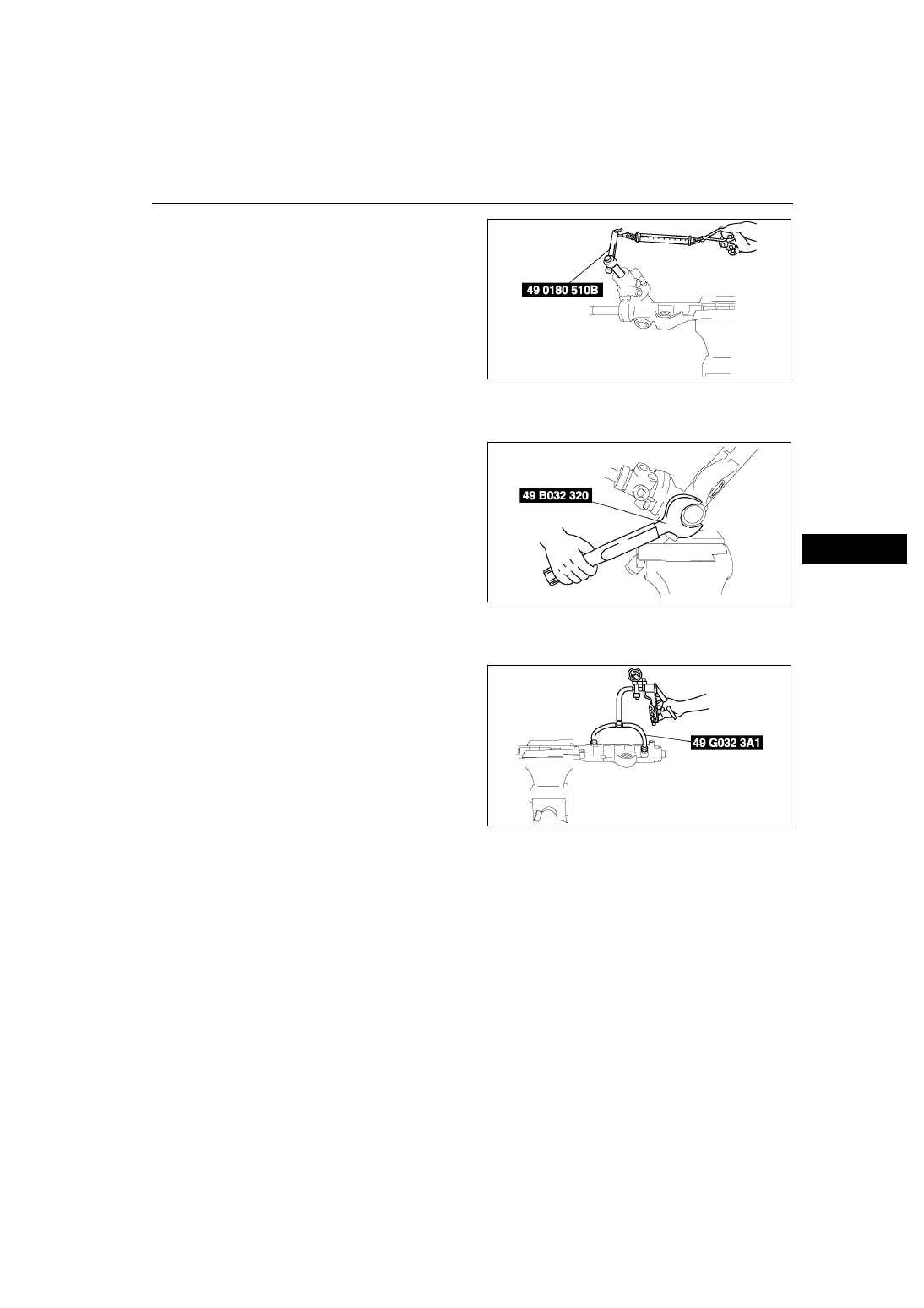

5. Measure the pinion torque using the SST and a

pull scale.

Standard

Center of rack

±90°

0.8—1.2 N·m
{8.2—12.2 kgf·cm, 5.8—8.8 in·lbf}
[Pull scale reading
 8—12 N {0.9—1.2 kgf, 1.8—2.6 lbf}]

Except center of rack

±90°

Less than 1.6 N·m
{16.3 kgf·cm, 11.8 in·lbf}
[Pull scale reading
 Less than 16.7 N {1.7 kgf, 3.8 lbf}]

6. If not as specified, repeat steps 2 through 5.
7. Install the locknut using the SST (49 B032 320).

Tightening torque

40—49 N·m {4.1—4.9 kgf·m, 30—36 ft·lbf}

Hermetic sealing inspection

1. Connect the SSTs to the power cylinder section of the gear housing.
2. Apply 53.3 kPa {400 mmHg, 15.7 inHg} vacuum

with a vacuum pump and verify that it is held for at
least 30 seconds.

3. If the vacuum is not held, replace the oil seal.

End Of Sie

A6E0612W042

A6E0612W056

A6E0612W054

N–22

ENGINE SPEED SENSING POWER STEERING

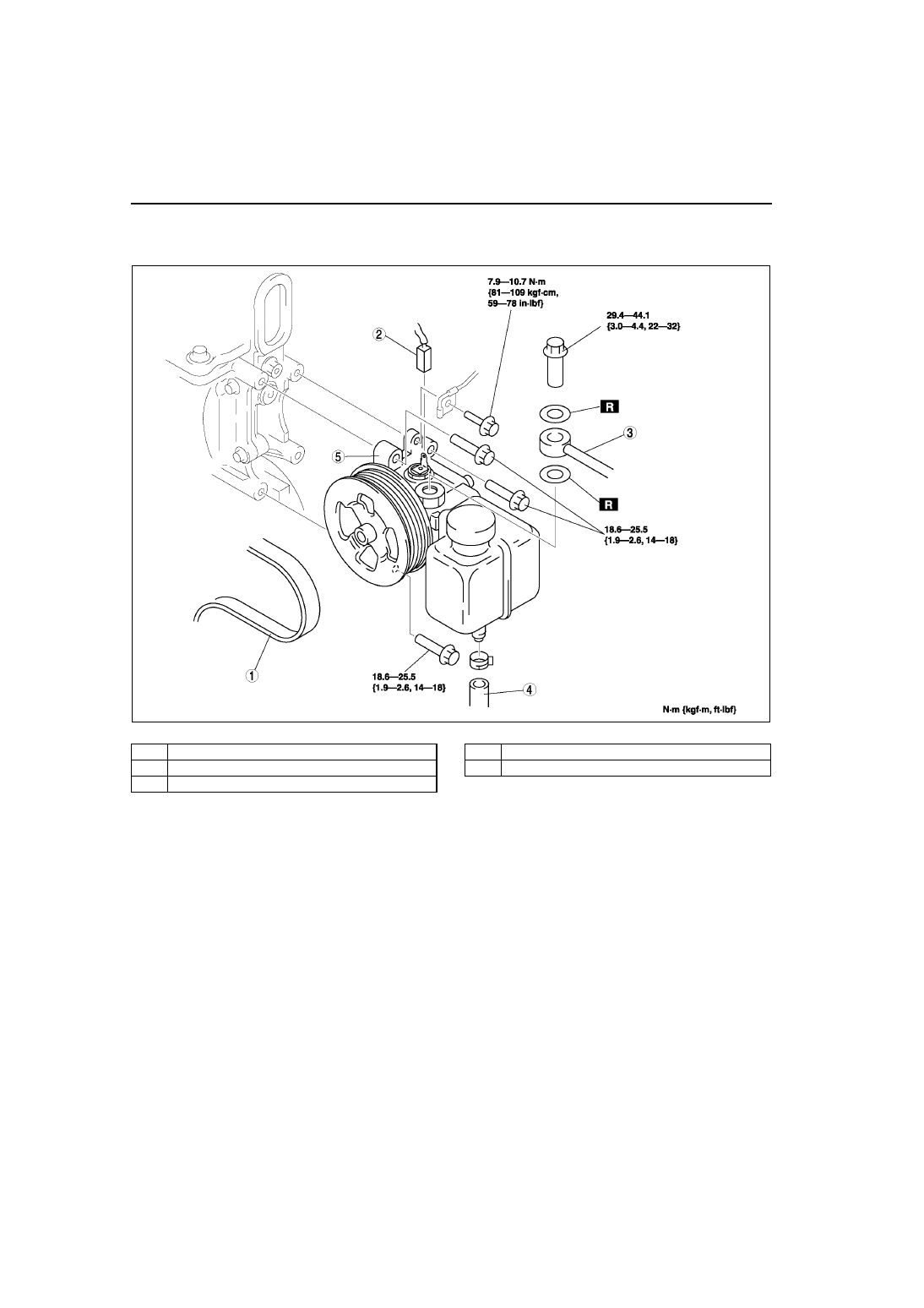

POWER STEERING OIL PUMP REMOVAL/INSTALLATION

A6E661432650W01

1. Remove in the order indicated in the table.
2. Install in the reverse order of removal.

.

End Of Sie

POWER STEERING OIL PUMP DISASSEMBLY/ASSEMBLY

A6E661432650W02

Note

• The following procedure is for replacement of the O-ring and oil seal only. Replace the pump component if

other repairs are necessary.

1. Disassemble in the order indicated in the table.
2. Assemble in the reverse order of disassembly.

A6E0612W092

1

Drive  belt

2

Pressure switch connector

3

Pressure pipe

4

Suction hose

5

Power steering oil pump
