MANUAL TRANSAXLE

J–7

J

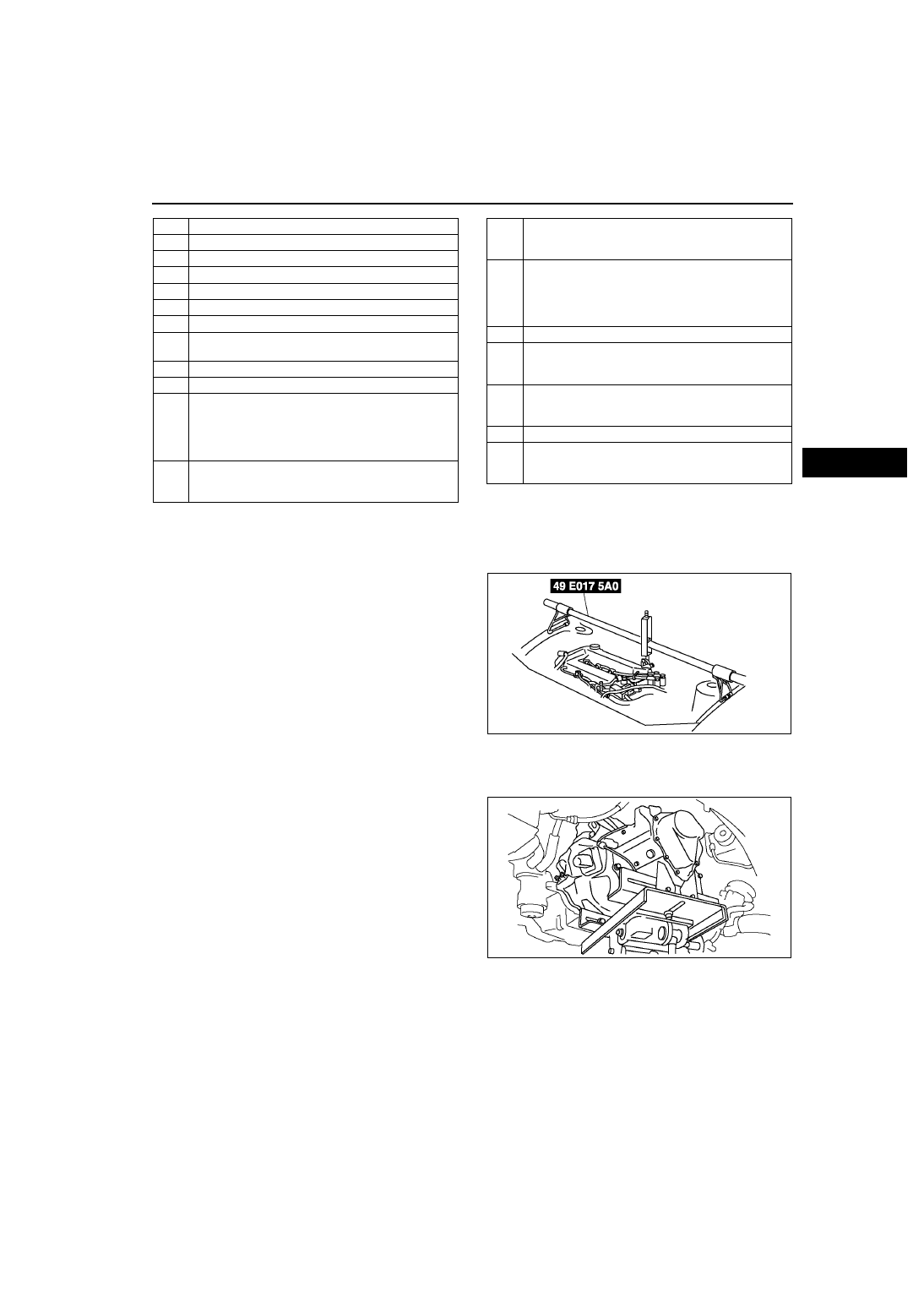

No.1 Engine Mount Bracket Removal Note

1. Support the engine using the SST before

removing the No.1 engine mount.

2. Remove the No.1 engine mount.

Manual Transaxle Removal Note

1. Loosen the SST (49 E017 5A0)and lean the engine toward the transaxle.
2. Support the transaxle on a jack.
3. Remove the transaxle mounting bolts.
4. Remove the transaxle.

6

Selector cable

7

Shift cable

8

Selector cable bracket

9

Clutch release cylinder

10

Starter

11

Endplate cover

12

Transaxle mounting bolt (upper side)

13

Tie-rod end ball joint
 (See

N–11 Tie-rod End Ball Joint Removal Note

)

14

Stabilizer control link

15

Damper fork

16

Lower arm (front, rear) ball joint
 (See

R–19 Front Lower Arm (Rear) Ball Joint

Removal Note

)

 (See

R–16 Front Lower Arm (Front) Ball Joint

Removal Note

)

17

Drive shaft
 (See

M–17 DRIVE SHAFT REMOVAL/

INSTALLATION

.)

18

Joint shaft
 (See

M–12 JOINT SHAFT REMOVAL/

INSTALLATION

.)

19

No.1 engine mount
(See

J–7 No.1 Engine Mount Bracket Removal

Note

)

(See

J–8 No.1 Engine Mount and No.4 Engine

Mount Bracket Installation Note

)

20

Crossmember bracket

21

Crossmember component
(See

R–23 FRONT CROSSMEMBER REMOVAL/

INSTALLATION

)

22

No.4 engine mount
(See

J–8 No.1 Engine Mount and No.4 Engine

Mount Bracket Installation Note

)

23

Transaxle mounting bolt (lower side)

24

Manual transaxle
(See

J–7 Manual Transaxle Removal Note

)

(See

J–8 Manual Transaxle Installation Note

)

A6E5614W049

A6E5112W003

J–8

MANUAL TRANSAXLE

Manual Transaxle Installation Note

1. Set the transaxle on a jack and lift into place.
2. Install the transaxle mounting bolts.
3. Tighten the SST  (49 E017 5A0)so that the engine

is located at the specified position.

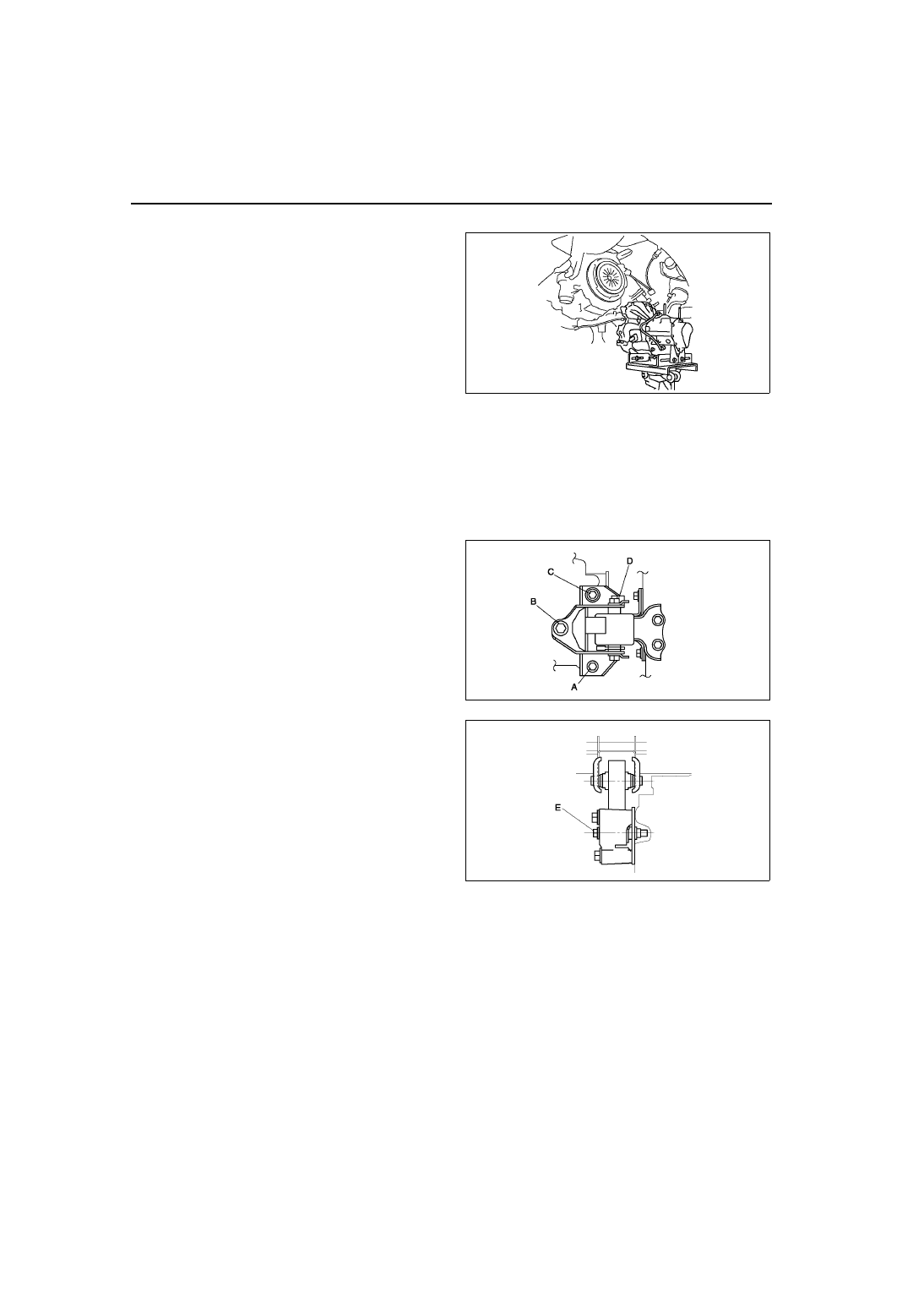

No.1 Engine Mount and No.4 Engine Mount Bracket Installation Note

1. Verify that the engine mount rubbers are installed as shown.
2. By aligning the holes with the stud bolts, install the No.4 engine mount bracket to the transaxle.
3. By aligning the holes with the stud bolts, install the No.1 engine mount to the transaxle.
4. Align the hole of the No.4 engine mount bracket with the No.4 engine mount rubber on vehicle, and temporarily

tighten the bolt D.

5. Tighten the nut B,C in order of B

→C, then bolt A.

6. Tighten the bolt D.

7.

Tightening torque

A, B, C: 66.6—93.1 N·m {6.8—9.4 kgf·m, 50—

68 ft·lbf}

D: 85.3—116.6 N·m {8.7—11.8 kgf·m, 63—85

ft·lbf}

8. Tighten the bolt D to the No.1 engine mount.

Tightening torque

E: 85.3—116.6 N·m {8.7—11.8 kgf·m, 63—85

ft·lbf}

9. Remove the SST (49 E017 5A0).

End Of Sie

A6E5112W004

A6E5112W005

A6E5112W006

SHIFT MECHANISM

J–9

J

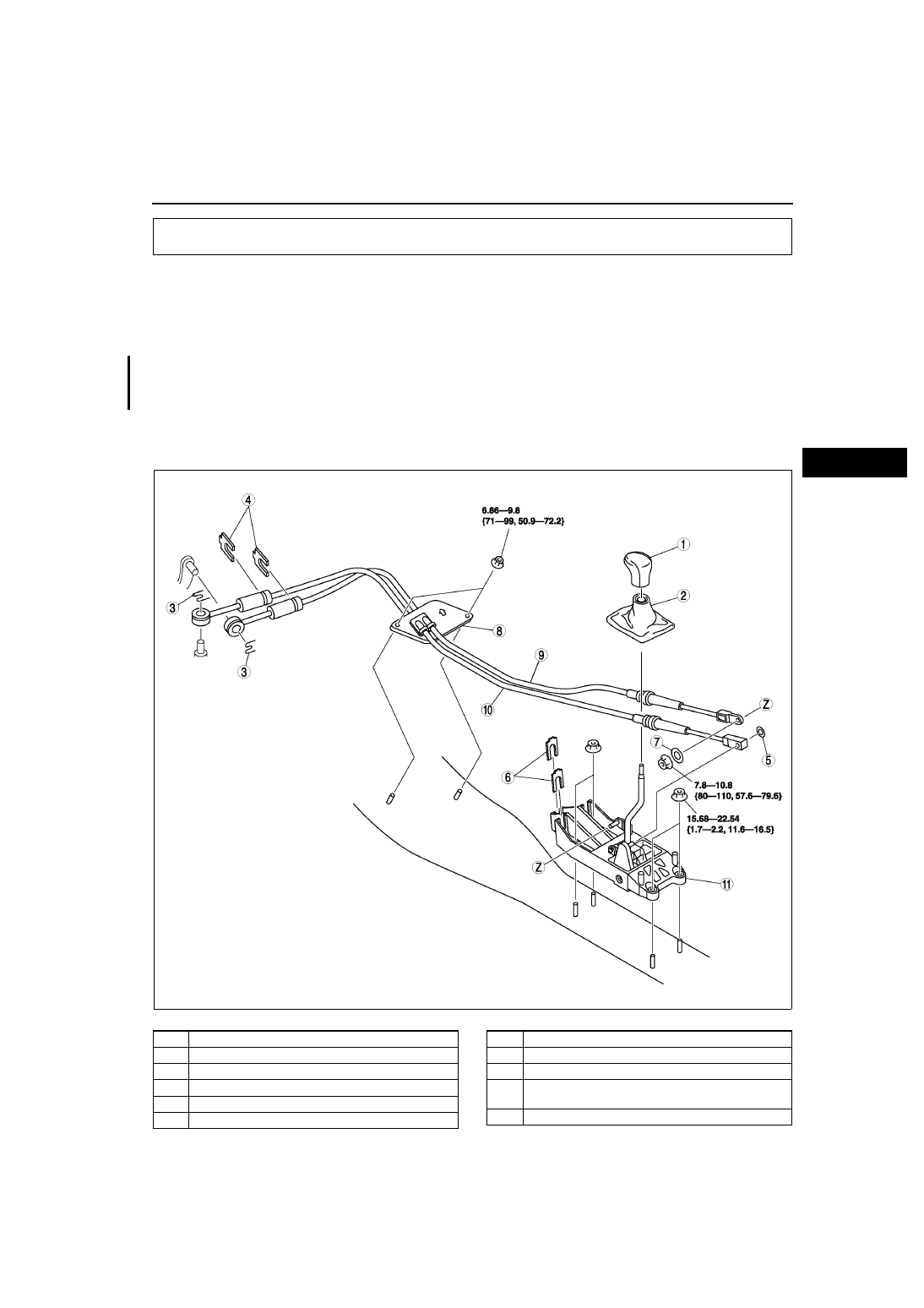

SHIFT MECHANISM REMOVAL/INSTALLATION

A6E511446010W01

1. Remove the battery, battery tray and battery bracket.
2. Remove the air cleaner component. (See

F–10 INTAKE-AIR SYSTEM REMOVAL/INSTALLATION

.)

3. Remove the dashboard compleat.

(See

S–82 DASHBOARD REMOVAL/INSTALLATION

.)

4. Remove the SAS control module.

(See

T–124 SAS UNIT REMOVAL/INSTALLATION

.)

5. Remove the climate control unit. (See

U–44 CLIMATE CONTROL UNIT REMOVAL

.) (See

U–45 CLIMATE

CONTROL UNIT INSTALLATION

.)

6. Remove the rear heat duct. (See

U–23 REAR HEAT DUCT REMOVAL/INSTALLATION

.)

7. Remove in the order indicated in the table.
8. Install in the reverse order of removal.
9. Install the air cleaner component.

10. After installation, verify that the shift lever can be shifted smoothly into each position.

.

SHIFT MECHANISM

A6E5114W001

1

Shift lever knob

2

Boot panel

3

Clip

4

Clip

5

Clip

6

Clip

7

Plain  Washer

8

Seal plate

9

Main shift cable

10

Main select cable
(See

J–10 Select Cable Installation Note

)

11

Sift lever assembly

J–10

SHIFT MECHANISM

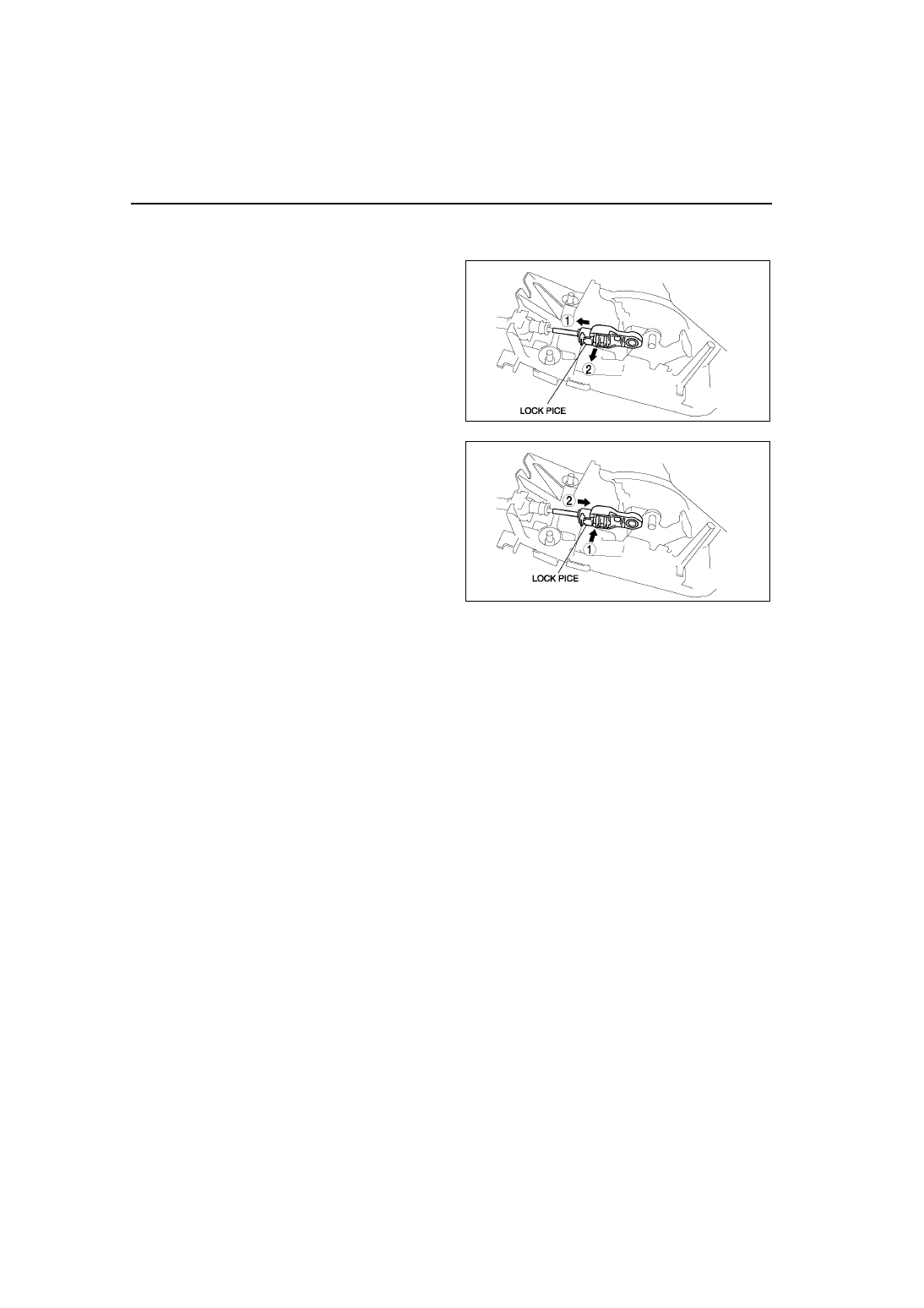

Select Cable Installation Note

1. Remove the center console.
2. Make sure that the shift lever (transaxle side) is in neutral.
3. Unlock the lock pice of the select cable (shift lever

side) in the order shown in the figure.

4. Shift the sift lever to neutral.

5. Lock the lock pice of the selector cable (shift

cable side) in the order shown in the figure.

6. Install the center console.
7. Shift the shift lever from neutral to other position,

and make sure that there are no other
components in that area to interfere with the lever.

End Of Sie

A6E5114W002

A6E5114W003
