T–60

AUDIO AND NAVIGATION SYSTEM

Memory function

•

The memory function detects a malfunction, changes it to a DTC, and stores it in the memory. The memory can
store a maximum of three DTCs. If another malfunction is detected when three DTCs are already stored, the
memory function clears the oldest DTC and stores the new one.

•

Once a DTC is stored, it can only be cleared by the designated procedure; not by turning the ignition switch to
the LOCK position or disconnecting the negative battery cable. The procedure is mentioned in the Service
Section.

Display function

•

When the self-diagnostic function is activated, the information display displays the DTC stored in the memory.

•

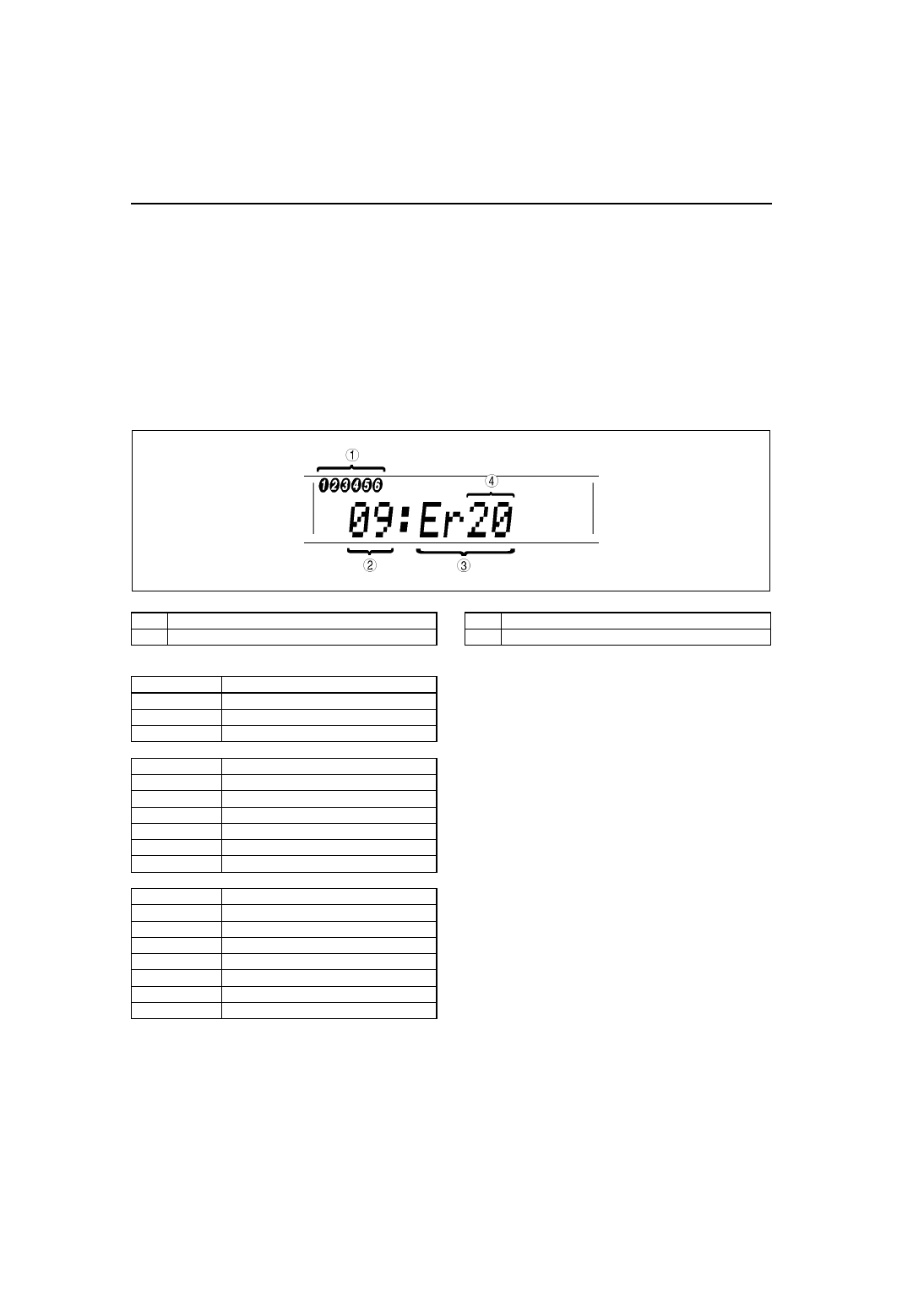

The DTC consists of the following codes and numbers:
— Part number (indicates malfunctioning part)
— Error code (indicates malfunction description)
— Manufacture code (indicates manufacturer)

•

Refer to the Service Section for the display method.

.

A6E8124T008

1

Supplier code

2

Part number

3

DTC

4

Error code

Supplier code

Supplier name

1

FMS Audio

2

Panasonic

3

Clarion

Parts number

Parts name

00

Cassette deck (lower module)

03

CD player (upper module)

05

CD changer (external type)

06

CD changer (upper module)

07

MD player (lower module)

09

Base unit

Error code

Malfunction description

01

Internal mechanism error

02

Servo mechanism error

03

Mechanism stuck

07

Disc reading error

10

BUS line (communication line) error

20

Insufficient power supply

22

Tuner error

AUDIO AND NAVIGATION SYSTEM

T–61

T

T

*1,*2

:When an error occurs, the error messages are displayed three times in the order of *1 and *2, respectively.

Diagnostic Assist Function

•

The diagnostic assist function displays the operating condition of the following functions (components) and
forces them to operate in order to examine whether they are malfunctioning or not.

•

For the start procedure of each mode, refer to the Service Section.

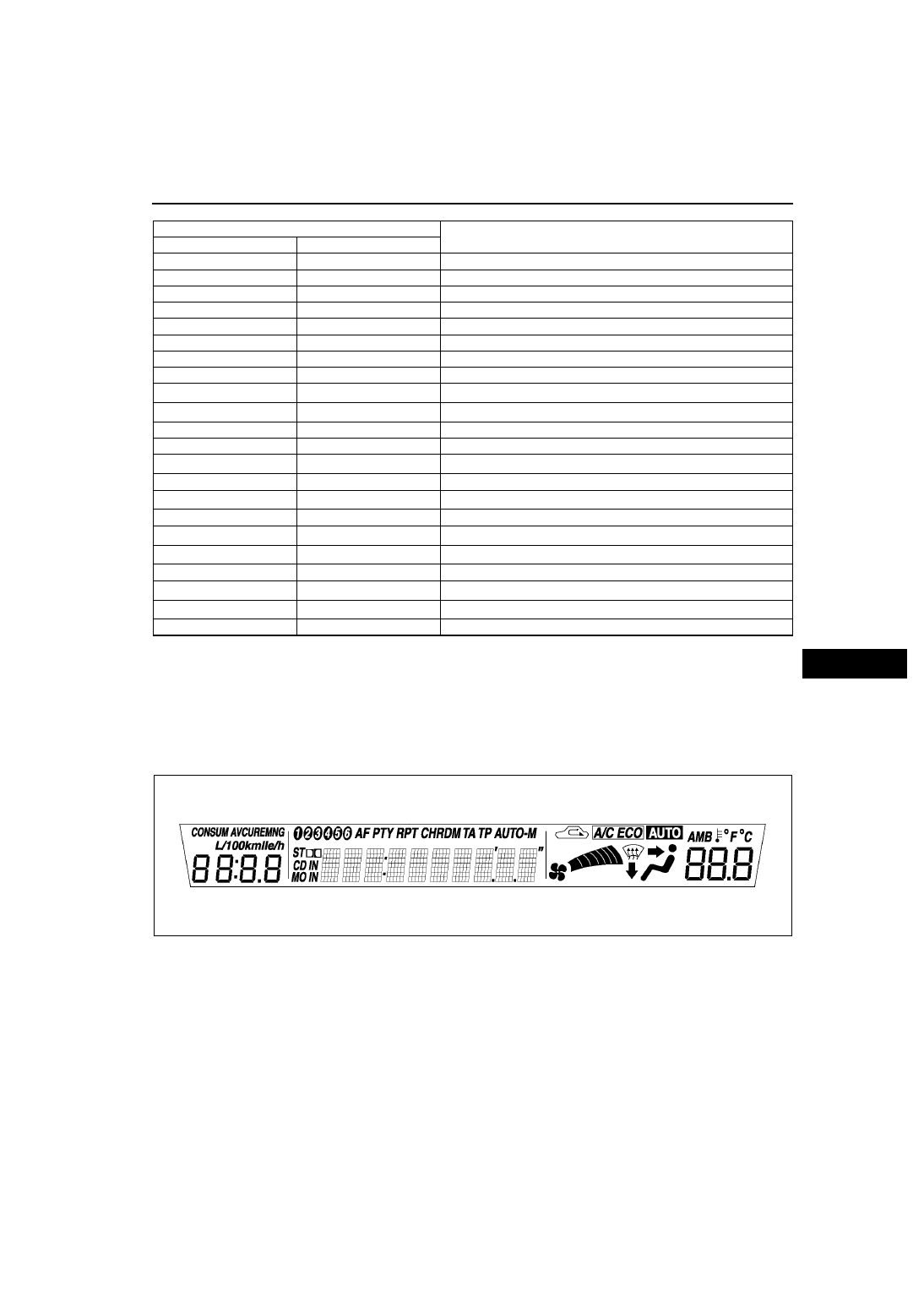

LCD

•

The diagnostic assist function illuminates all characters in the LCD to check for truncated or faint characters.

Screen display

Malfunction location

DTC

Output signal

09:Er22

—

Base unit (peripheral circuit)

09:Er20

—

Power supply circuit of base unit

00:Er10

—

Cassette deck—base unit communication line

03:Er10

—

CD player—base unit communication line

05:Er10

—

CD changer (external type)—base unit communication line

06:Er10

—

CD changer (upper module)—base unit communication line

07:Er10

—

MD player—base unit communication line

03:Er01

—

CD player

03:Er02

CHECK

*1

 CD

*2

CD player

03:Er07

CHECK

*1

 CD

*2

CD player

00:Er01

—

Cassette deck

00:Er03

—

Cassette deck

00:Er04

CHECK

*1

 TAPE

*2

Cassette tape

05:Er01

—

CD changer (external type)

05:Er07

CHECK

*1

 CD

*2

CD changer (external type)

06:Er01

—

CD changer (upper module)

06:Er02

CHECK

*1

 CD

*2

CD changer (upper module)

06:Er07

CHECK

*1

 CD

*2

CD changer (upper module)

07:Er01

—

MD player

07:Er02

CHECK

*1

 MD

*2

MD player

07:Er07

CHECK

*1

 MD

*2

MD player

 NO Err

—

No stored DTCs

A6E8124T009

T–62

AUDIO AND NAVIGATION SYSTEM

Switch

•

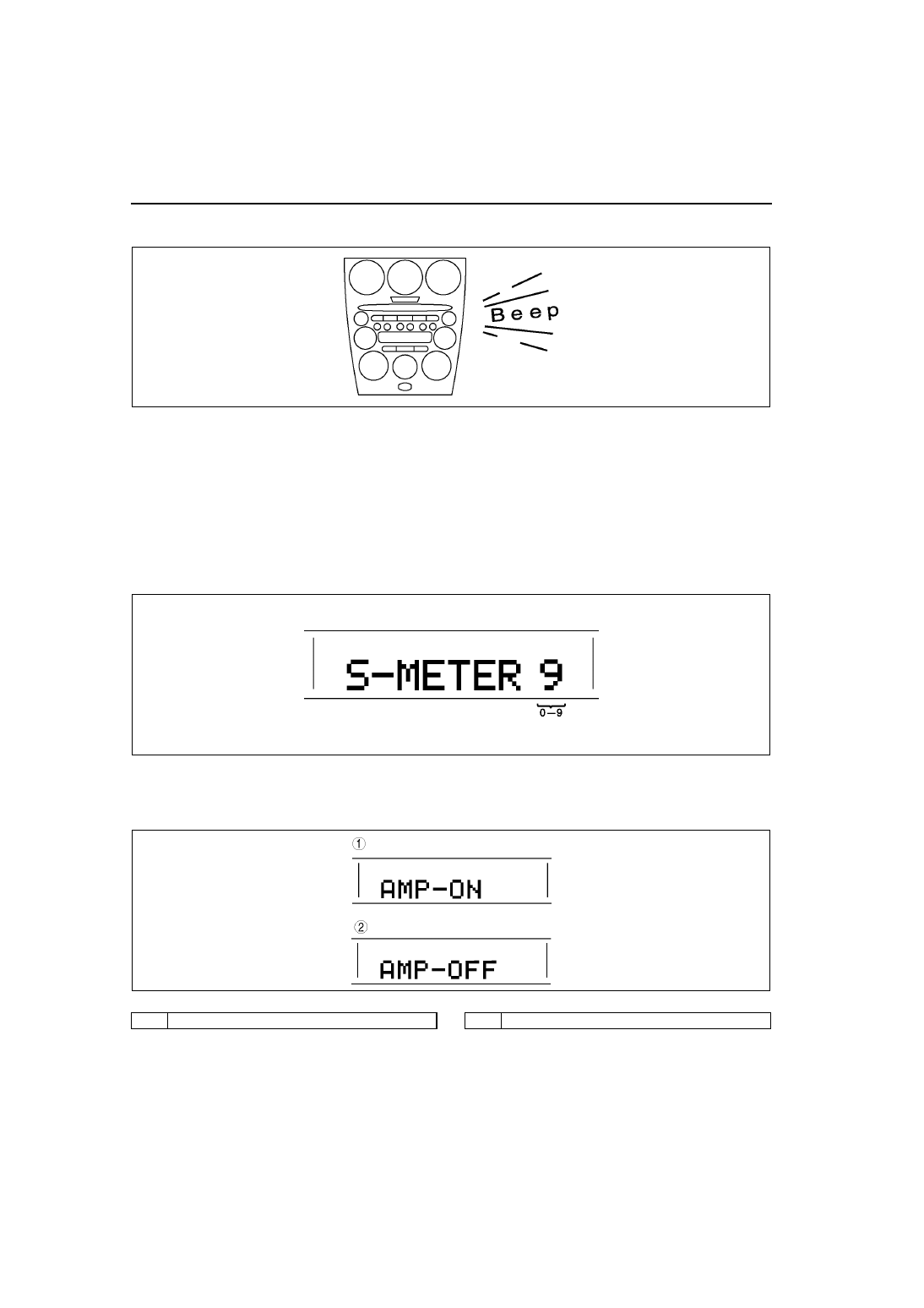

The diagnostic assist function sounds the buzzer when the switches are pressed to check the switches.

Speaker

•

The diagnostic assist function outputs sound to the speakers in the following order to determine condition of the
speakers and wiring harness between the base unit and each speaker.

1. Left door speaker and tweeter
2. Right door speaker and tweeter
3. Right rear door speaker and woofer
4. Left rear door speaker and woofer

Radio

•

The diagnostic assist function displays the radio reception condition to determine condition of the antenna,
antenna feeders, and base unit (tuner).

Audio amplifier (external)

•

The diagnostic assist function displays the output state of the audio amplifier operating signal to determine
condition of the audio amplifier, base unit, and wiring harness between the base unit and audio amplifier.

.

End Of Sie

A6E8124T010

A6E8124T011

A6E8124T012

1

Audio amplifier operating signal is output

2

Audio amplifier operating signal is not output

AUDIO AND NAVIGATION SYSTEM

T–63

T

T

OUTLINE (CAR-NAVIGATION SYSTEM)

A6E812466000T01

•

A 7 inch wide, pop-up LCD (

*

TFT) has been adopted to improve marketability.

•

A hybrid incar-navigation system and map-matching function has been adopted to improve accuracy of
detection of the vehicle’s position.

•

A remote control with an infrared transmitter has been adopted to improve operational ability.

•

The languages and voices available for use with the car-navigation unit include English, French, German,
Dutch, Spanish, and Italian. However, the language used in this manual is in English only.

•

The following parts and position detecting functions are the same as those of the XEDOS 9/MILLENIA (TA)
model. (See XEDOS 9/Mazda MILLENIA Workshop Manual Supplement 1694-1*-00H.)
— GPS antenna
— Gyro sensor
— Autonomous navigation function
— GPS navigation function
— Map matching function

*

TFT: Thin Film Transistor

End Of Sie

STRUCTURAL VIEW (CAR-NAVIGATION SYSTEM)

A6E812466000T02

.

End Of Sie

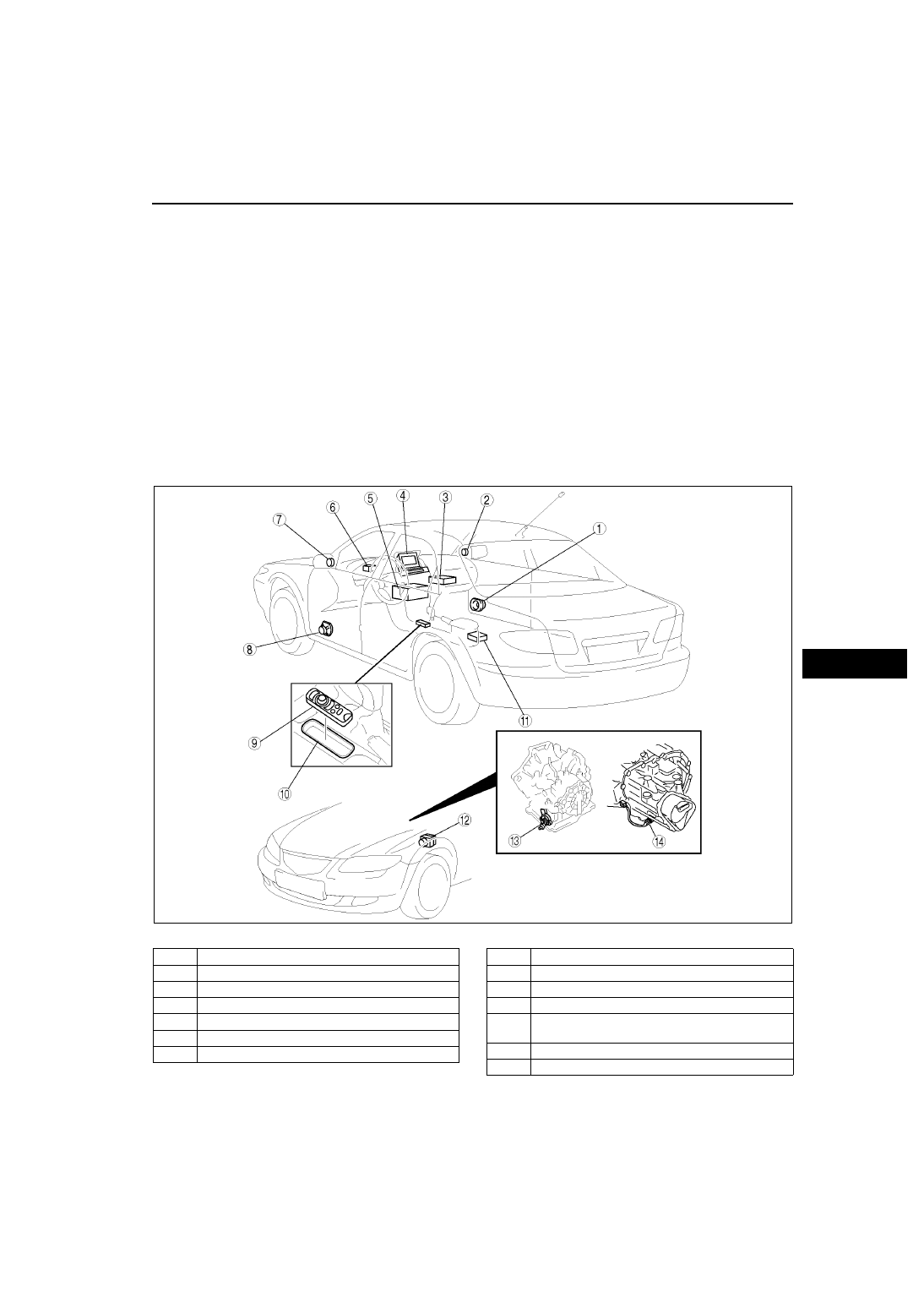

A6E8126T050

1

Front door speaker (right)

2

Tweeter (right) (BOSE)

3

Car-navigation unit

4

LCD unit

5

Audio unit

6

GPS antenna

7

Tweeter (left) (BOSE)

8

Front door speaker (left)

9

Remote control

10

Cradle

11

Audio amplifier (BOSE)

12

DSC HU/CM (with DSC) or ABS/TCS HU/CM (with
ABS/TCS)

13

TR switch (ATX)

14

Back-up light switch (MTX)
