Руководство по техническому обслуживанию

Обучение обслуживанию 87

Электрическая схема (продолжение)

Подсказки для работы с электрической схемой

•

При условии, что Вы ознакомлены с разделом GI [R, P]:

–

Всегда сначала определяйте подходящую электрическую схему по VIN.

–

Воспользуйтесь разделом W [E], чтобы получить обзор полной структуры
электрической системы и чтобы определить, с каким предохранителем и каким
контуром соединена бракованная деталь или система.

–

Найдите номер страницы с описанием внутренней проводки комплектующего и
проводки всей системы в указателе частей [AI] или системном указателе.

–

На странице с общим планом (рядом со страницей с системной проводкой)
найдите местонахождение компонентов, разъемов и оплеток проводов.

–

Разъемы всегда изображаются со стороны оплетки проводов.

–

Воспользуетесь разделами FB [F], X [C], JB [J], чтобы найти описание
предохранителей, мест для подключения и распределительной коробки.


ПРИМЕЧАНИЕ: Буквы в скобках относятся к электрической схеме с новым вариантом

расположения.






Руководство по техническому обслуживанию

88

Обучение обслуживанию

Электрическая схема (продолжение)

Как пользоваться электрической схемой от Ford

•

Электрическая схема для Mazda Tribute доступна только в электронной форме.


•

Электрическая схема разделена на 6 основных групп:

–

Группа 1 – Общие сведения

–

Группа 2 – Шасси

–

Группа 3 – Силовой агрегат

–

Группа 4 – Электрическая система

–

Группа 5 – Кузов и покраска

–

Группа 7 – Общие сведения об электрической системе

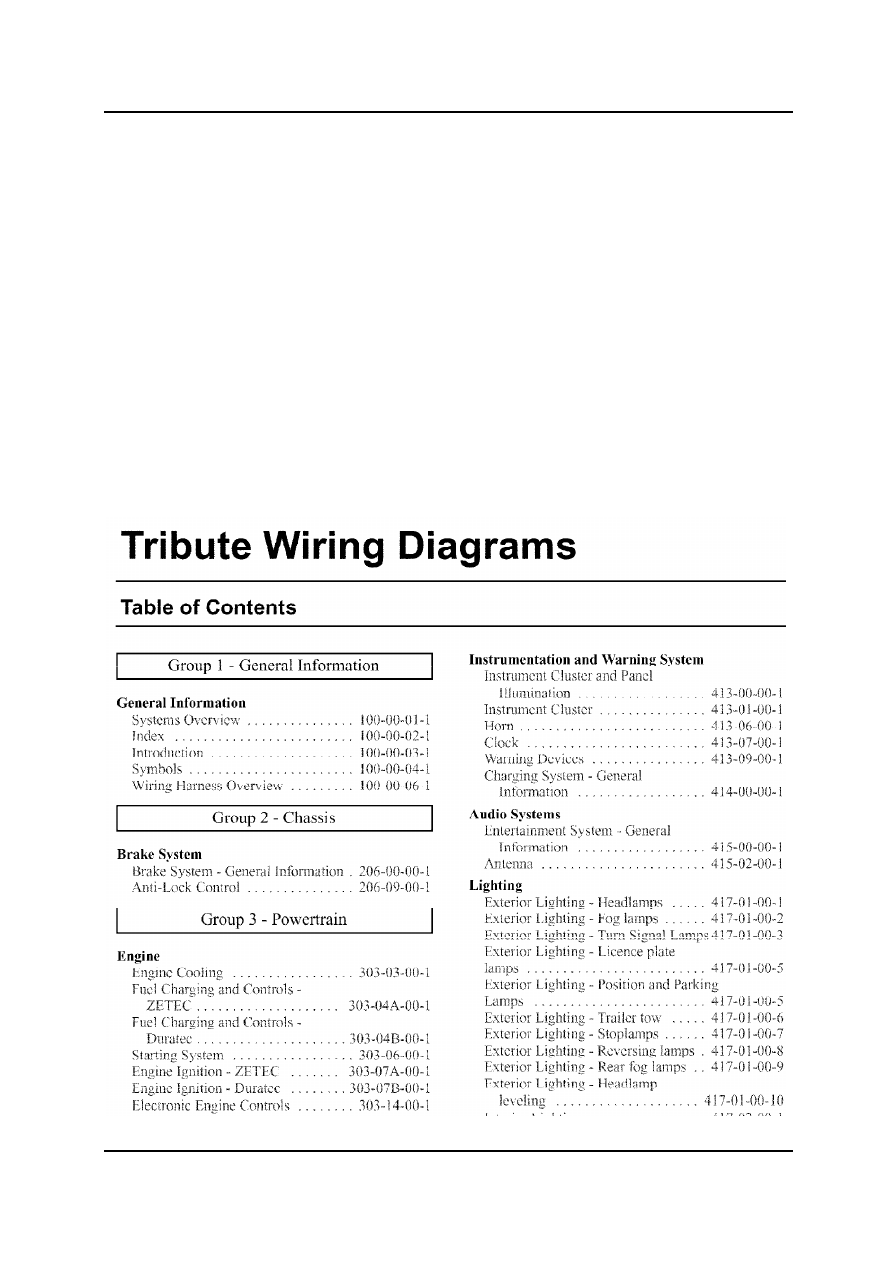

Выдержка из оглавления к руководству по обслуживанию Tribute на компакт-диске




Руководство по техническому обслуживанию

Обучение обслуживанию 89

Электрическая схема (продолжение)

Как пользоваться электрической схемой от Ford (продолжение)

Разделы

•

Начните с группы «Общие сведения», в которой описание разделено на пять
разделов:

–

Раздел «Анализ системы» предоставляет быстрый доступ к электрической
схеме отдельных узлов, обозначенных на схеме автомобиля.

–

Раздел «Указатель» представляет алфавитный список электрических
компонентов с прямой ссылкой на описание их электрических схем.

–

Раздел «Введение» дает полное описание применения электрической схемы.

–

В разделе «Условные обозначения» даны пояснения ко всем знакам,
нумерации и кодировкам, использованным в электрической схеме.

–

В разделе «Электрические разъемы» указано местоположение и даны
описания компонентов и оплетки проводов. (смотрите следующую страницу)



Таблица цветовых кодов из раздела «Условные обозначения»:



ПРИМЕЧАНИЕ: Перед практической работой обязательно ознакомьтесь со

значениями всех условных знаков, нумерации и кодировки, которые
используются в электрической схеме.


ПРИМЕЧАНИЕ: На схеме показано расположение в автомобиле проводки между

компонентами. Но важно понимать, что не ставилось задачи передать на схеме
то, как физически расположены компоненты и проводка. Например, провод,
длина которого составляет один метр, на схеме может иметь ту же длину, что и
сантиметровый провод. Более того, компоненты со сложной электрической
системой на схеме представлены в упрощенном виде для облегчения
понимания.
Каждый контур целиком представлен в одной главе или «разделе». Другие
компоненты, связанные с контуром, могут быть не отображены на схеме, если
они не влияют на работу контура.

Цвет

Код

Цвет

Код

Черный

BK

Красный RD

Коричневый BN

Серебр. SR

Синий

BU

Фиолет. VT

Зеленый

GN

Белый

WH

Серый

GY

Желтый YE

Светло-зел. LG

Естесттв. NA

Оранжевый

OG

Розовый PK

Код цвета проводов



Руководство по техническому обслуживанию

90

Обучение обслуживанию

Электрическая схема (продолжение)

Как пользоваться электрической схемой от Ford (продолжение)

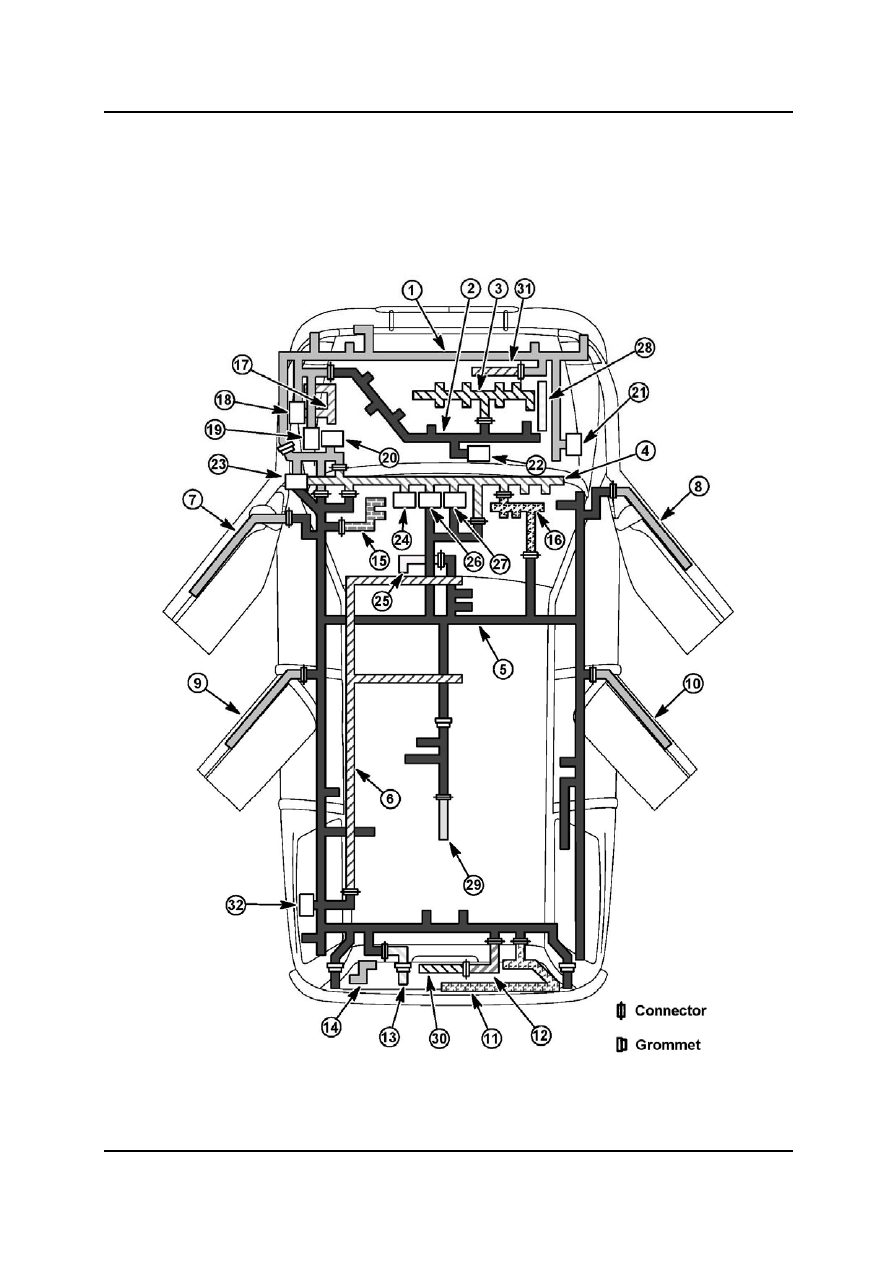

Расположение электрических разъемов из электрической схемы к модели Tribute
