Mazda электрооборудование. Руководство - часть 18
Основы электрооборудования Электрические / электронные элементы
Плавкие предохранители
•
Плавкие предохранители являются съёмными устройствами с двумя выводами,
соединёнными проводником, которое должно расплавиться, когда будет превышен
указанный номинал тока. Плавкие предохранители следует заменить после
устранения проблемы в цепи.
•
Существует четыре типа плавких предохранителей: патронный плавкий
предохранитель, сильноточный плавкий предохранитель (максипредохранитель),
со стандартным ножевым контактом и с миниатюрным ножевым контактом
(минипредохранитель). Предохранители с ножевым контактом наиболее широко
распространены и имеют определённый номинал тока. На них имеется цветная
маркировка. Они имеют постоянную маркировку номиналом тока и номиналом
напряжения. Два паза в корпусе плавкого предохранителя позволяют техническому
специалисту проверить падение напряжения, имеющееся напряжение или
целостность.
•

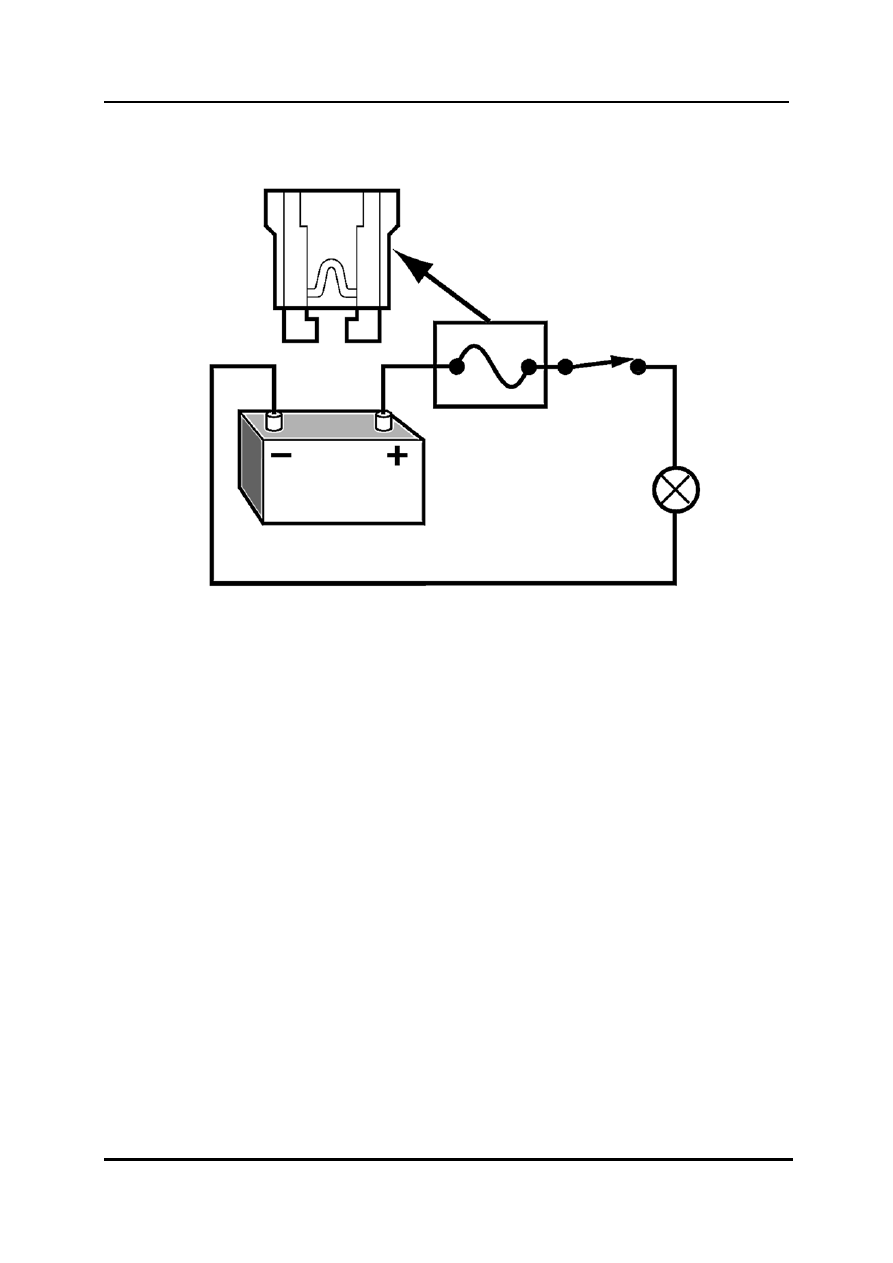

Плавкие предохранители сконструированы таким образом, что если ток достигает
определённого уровня, металл плавится и разрывается, вызывая обрыв цепи. Это
размыкает цепь и защищает провода и элементы схемы от прохождения
чрезмерного тока.
•
Плавкие предохранители классифицируются по способности выдержать силу тока.
Например, плавкий предохранитель на 10 А размыкается, если ток в цепи
значительно превышает 10 А в течение определённого времени.
•
Никогда не заменяйте плавкий предохранитель на предохранитель с более
высоким номиналом. Всегда сверьтесь с руководством по ремонту или с
руководством владельца, чтобы убедиться, что вы заменяете каждое устройство
защиты цепи точно на указанный эквивалент.
L1004_04016

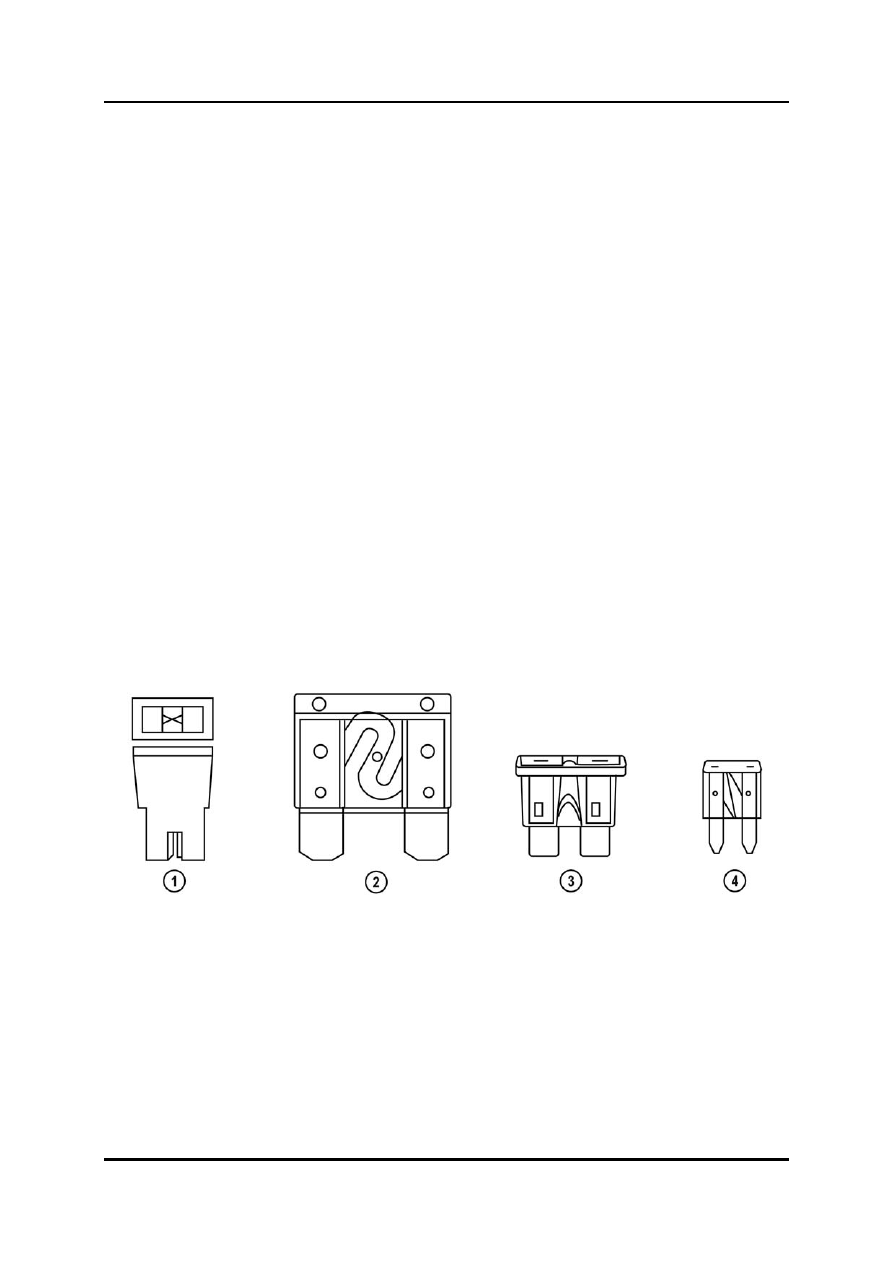

Типы плавких предохранителей
1
Патронный плавкий предохранитель 4 Тип с миниатюрным ножевым контактом
2
Максипредохранитель
(минипредохранитель)
3
Плавкий предохранитель со стандартным
ножевым контактом
