Основы электрооборудования

Характеристики электричества

Закон Ома

•

Напряжение, ток и сопротивление определённым образом связаны друг с другом.
Важно понимать эту взаимосвязь и уметь применить её к электрическим цепям,
поскольку эта взаимосвязь является основой всей электрической диагностики.

•

Георг Ом, учёный начала XIX века, обнаружил, что требуется один Вольт
напряжения, чтобы продвинуть один Ампер тока через сопротивление в один Ом.
Ток прямо пропорционален приложенному напряжению и обратно пропорционален
сопротивлению в базовой цепи. Закон Ома выражается в виде уравнения, которое
показывает взаимосвязь между
напряжением (обычно обозначается буквой U)
током (обычно обозначается буквой I) и
сопротивлением (обычно обозначается буквой R),

•

U = R x I или напряжение = сопротивление x ток

•

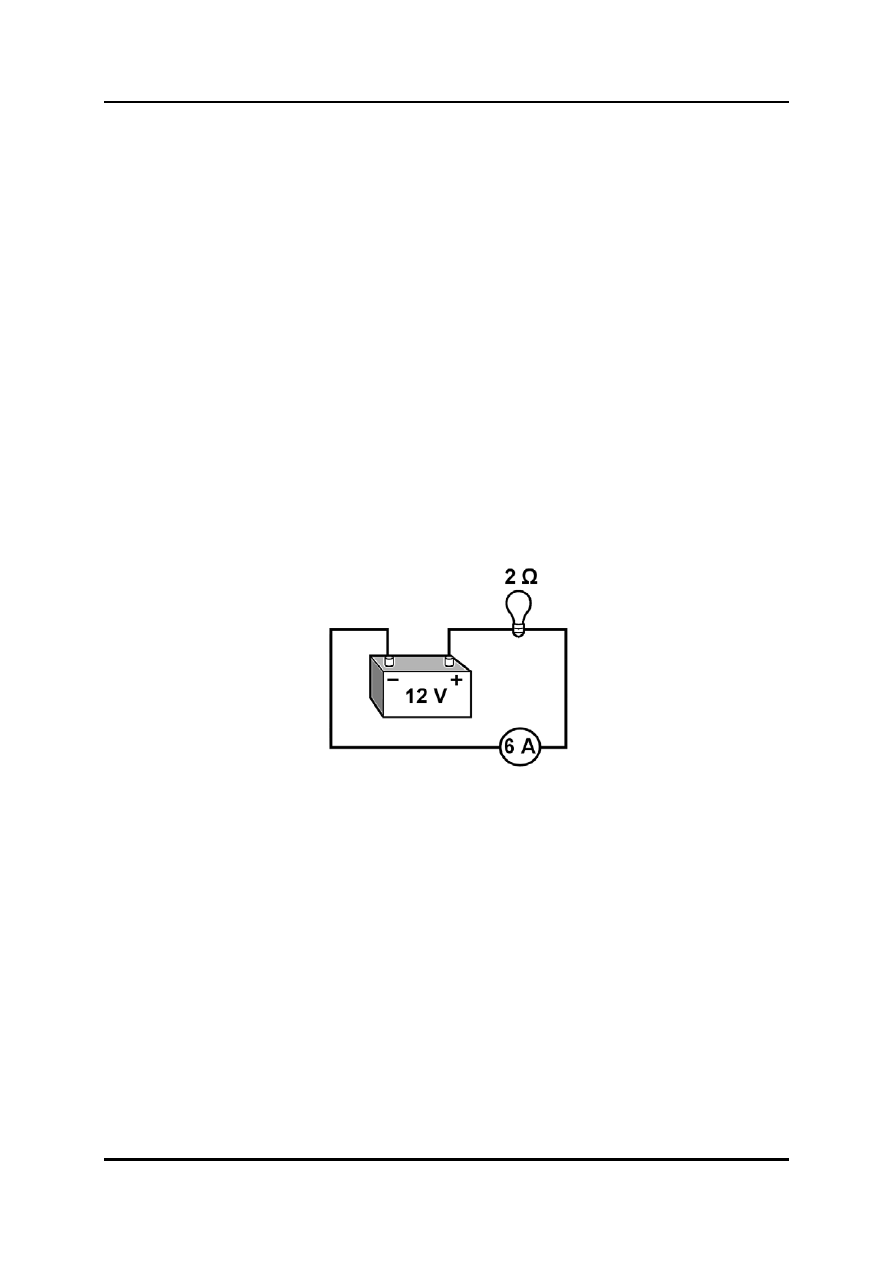

На рисунке показана схема с источником питания на 12 В, сопротивлением 2Ω и
током 6 А.

•

Если изменится сопротивление, изменится и ток.





L1004_02012

Иллюстрация Закон Ома



Характеристики электричества

Основы электрооборудования

Результат увеличения сопротивления

•

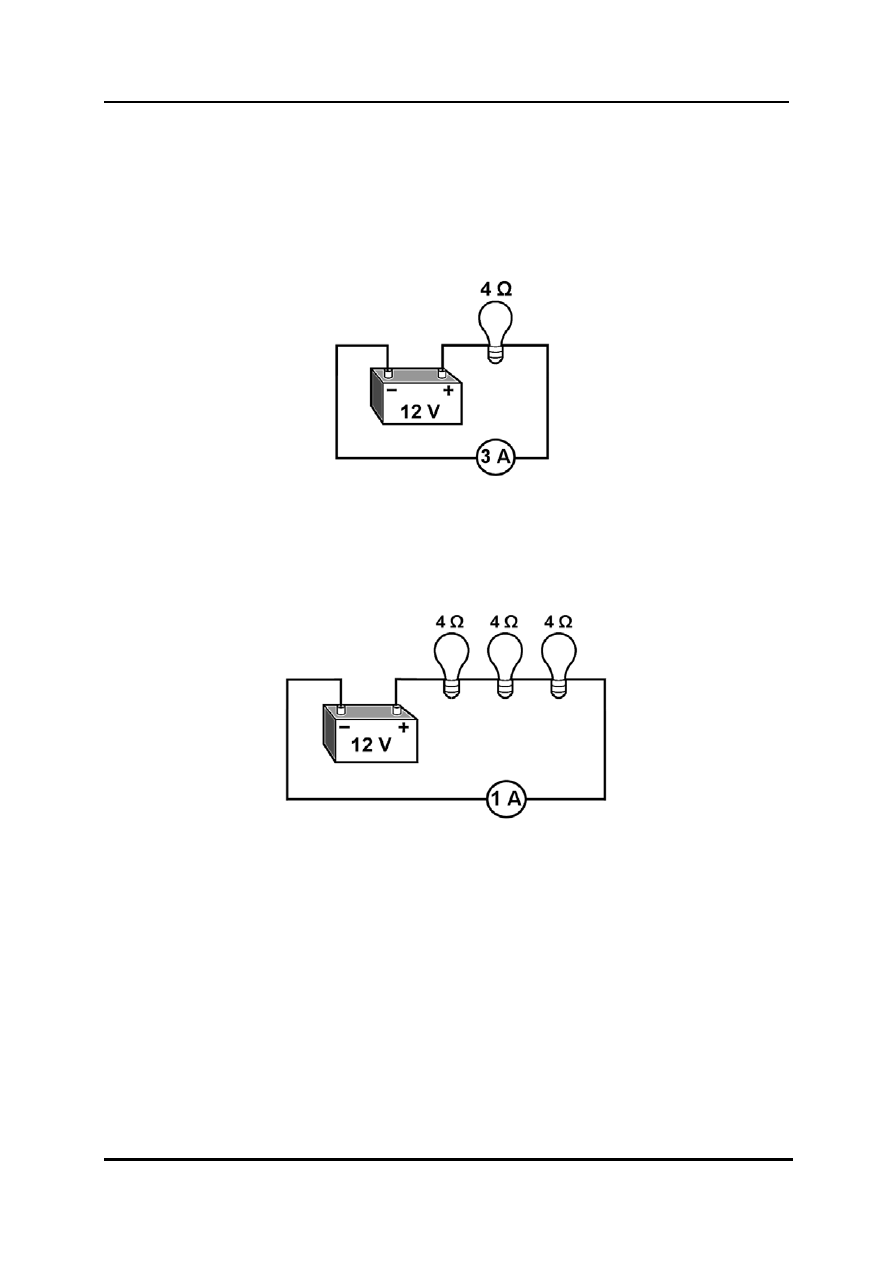

На рисунке показано, что сопротивление увеличено до 4 Ω.

•

Закон Ома утверждает, что ток обратно пропорционален сопротивлению.

•

Как показано, ток уменьшился до 3 А.





L1004_02013


•

На рисунке ниже сопротивление увеличилось до 12 Ω.

•

Ток уменьшился до 1 А.





L1004_02014


•

Если напряжение постоянно:

–

ток уменьшается, если увеличивается сопротивление.

–

ток увеличивается, если уменьшается сопротивление.

•

Если сопротивление постоянно:

–

ток увеличивается, если увеличивается напряжение.

–

ток уменьшается, если уменьшается напряжение.



Основы электрооборудования

Характеристики электричества

Использование закона Ома в виде круга

•

Очень просто запомнить основы законы Ома, если использовать закон Ома в виде
круга, показанного ниже. Горизонтальная линия означает «делится на», а
вертикальная линия означает «умножить». Закройте букву, представляющую то
значение, которое Вы пытаетесь определить.

•

Если две из трёх величин для данной цепи известны, легко найти недостающую
величину. Просто подставьте значения  тока, напряжения и сопротивления в
уравнение и найдите недостающее значение.

Чтобы определить

–

Сопротивление: закройте R. Получившееся уравнение:

I

U



(В делённое на A = Ω)

–

Напряжение: закройте U. Получившееся уравнение:

I

R

∗



(Ω умноженное на A = В)

–

Ток: закройте I. Получившееся уравнение:

R

U

 (В делённое на Ω = A)





L1004_02015

Закон Ома в виде круга (U = R x I)



Характеристики электричества

Основы электрооборудования

Применение закона Ома



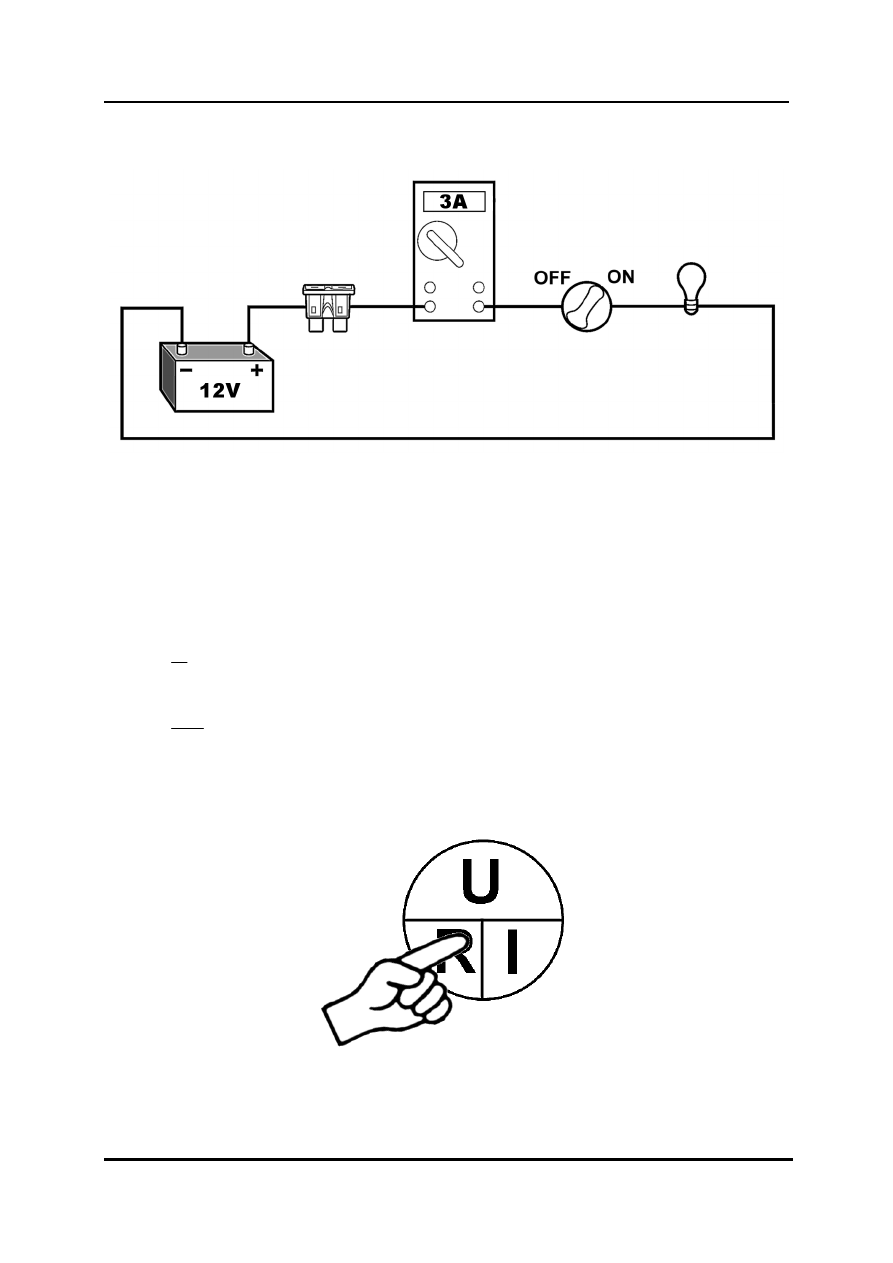

L1004_02016

Простая схема для применения закона Ома


U = 12 В, I = 3 A, R = ?

•

Используйте закон Ома в виде круга для решения предложенной выше задачи. На
рисунке показана лампа накаливания в цепи, где ток, равный 3 А, продвигается
напряжением, равным 12 В. Мы хотим определить сопротивление. Вот как Вам
следует решать эту задачу:


R =

I

U





R =

12 B

3A




R = 4 Ω





L1004_02017

Закон Ома в виде круга (U = R x I)
