Двигатель WL-C

Система управления

Расположение деталей

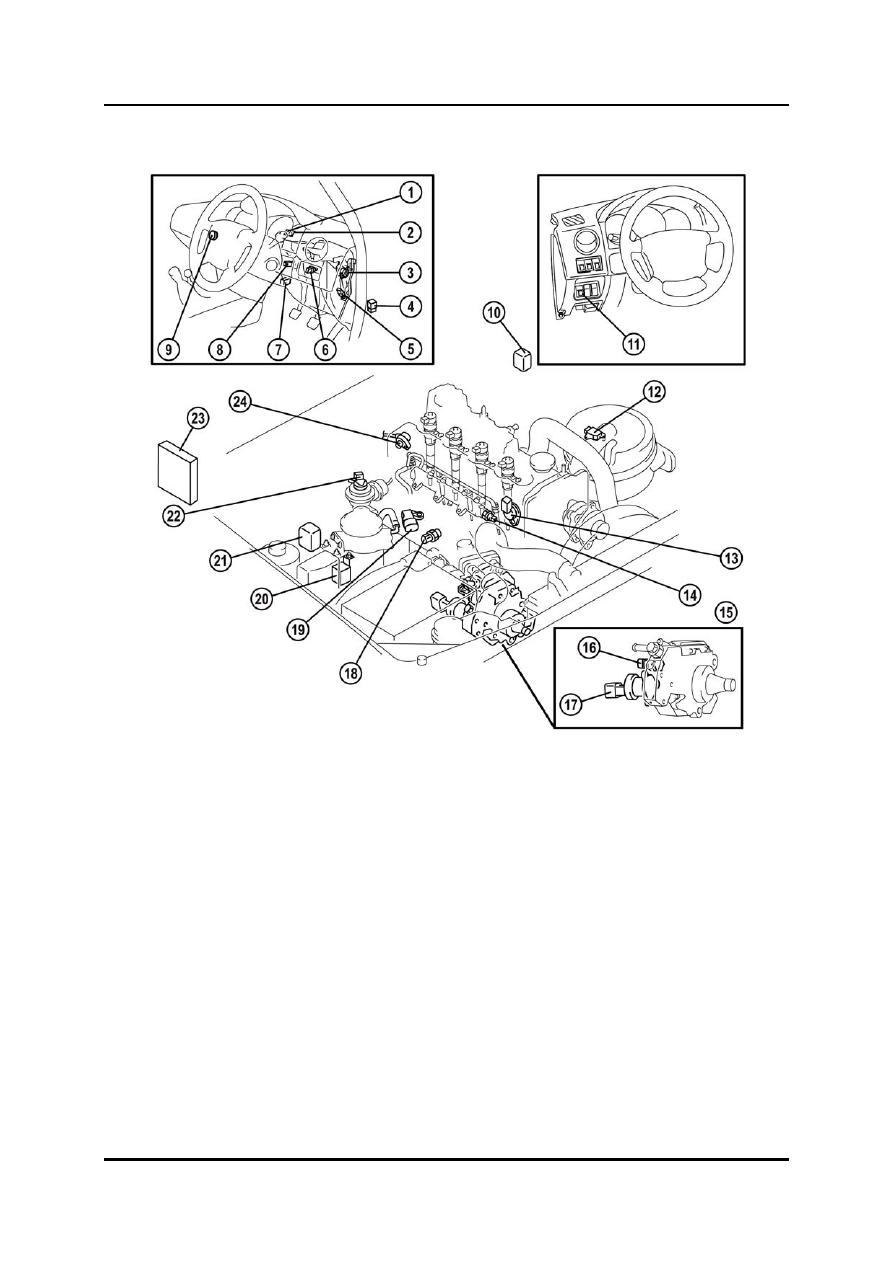

BT-50_01036



1  MIL (Malfunction Indicator Lamp =

12  Датчик MAF / Датчик IAT № 2

  индикатор неисправности) 13

Датчик CMP

2  Световой индикатор предпускового

14  Датчик давления топлива

  подогрева 15

Насос высокого давления

3  Датчик APP

16  Датчик температуры топлива

4  Главное реле 17

Клапан дозировки топлива

5  Датчик холостого хода 18

Датчик температуры охлаждающей

6  Выключатель тормоза

  жидкости двигателя

7  DLC-2 (Data Link Connector =

19  Датчик MAP / Датчик IAT №1

  разъём передачи данных) 20

Реле свечей предпускового подогрева

8  Переключатель CPP

21  Реле системы кондиционирования

9  Переключатель режимов системы

22  Датчик положение клапана EGR

  воздушного кондиционирования 23

PCM

(со встроенным барометричес-

10 DLC-1

 ким датчиком)

11  Выключатель подогрева 24

Датчик CKP

Обучение обслуживанию BT-50

01-41

Система управления

Двигатель WL-C

Общий вид системы

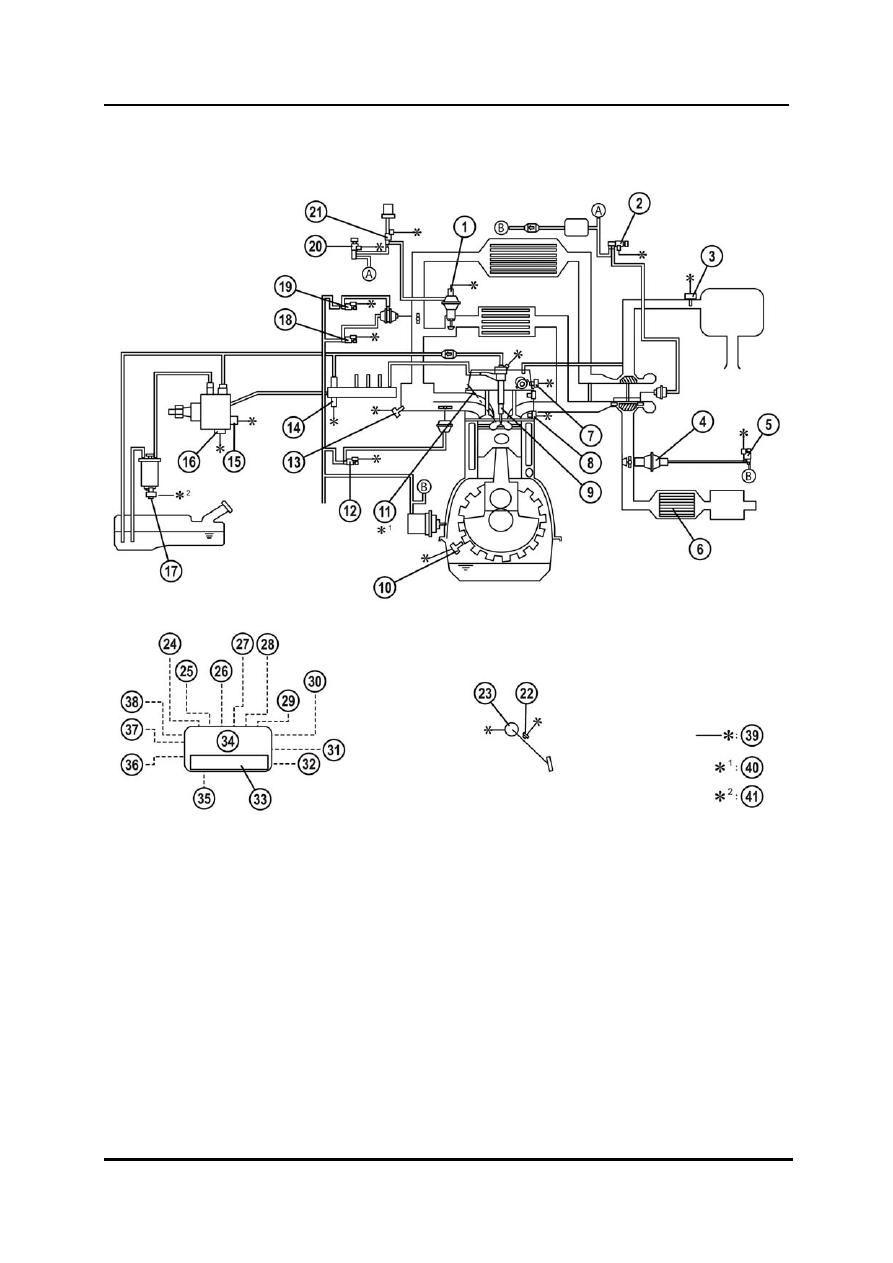

BT-50_01037



01-42

Обучение обслуживанию BT-50

Двигатель WL-C

Система управления



1  Датчик положение клапана EGR

22  Датчик холостого хода

2  Электромагнитный клапан VBC

23  Датчик APP

3  Датчик MAF / Датчик IAT № 2

24  Главное реле

4  Выпускной запорный клапан 25

Выключатель двигателя

5  Выпускной запорный

электромагнитный клапан

26  Выключатель нейтрали

6  Окислительный каталитический

преобразователь

27  Переключатель режимов системы

воздушного кондиционирования

7  Датчик CMP

28  DLC-1 / DLC-2

8  Датчик температуры охлаждающей

жидкости двигателя

29  Сигнал скорости автомобиля

9  Топливные форсунки 30

Шина CAN

10  Датчик CKP

31  Переключатель CPP

11  Свечи предпускового подогрева 32

Реле системы кондиционирования

12  Электромагнитный клапан VSС 33

Датчик барометрического давления

13  Датчик MAP / Датчик IAT №1 34

PCM

14  Датчик давления топлива 35

Реле свечей предпускового подогрева

15  Клапан дозировки топлива 36

MIL

16  Датчик температуры топлива 37

Световой индикатор предпускового
подогрева

17  Седментометрический датчик 38

Тахометр

18  Электромагнитный клапан ISV

(полный)

39  К PCM

19  Электромагнитный клапан ISV

(половинный)

40  К реле свечей предпускового

подогрева

20  Электромагнитный клапан EGR

41  К IC (Instrument Cluster = приборный

щиток)

21  Электромагнитный клапан управления

EGR






Обучение обслуживанию BT-50

01-43

Система управления

Двигатель WL-C

Блок-схема

Вход

Стратегии

управления PCM

Выход

Аккмуляторная батарея

Датчик CPP

Выключатель нейтрали

Датчик APP

Клапан дозировки топлива

Выключатель холостого хода

Топливные форсунки

Датчик MAF / Датчик IAT №2

Электромагнитный

клапан VBC

Датчик ECT

Электромагнитный

клапан VSC

Датчик температуры топлива

Электромагнитный

клапан EGR

Датчик барометрического

давления

Электромагнитный клапан

управления EGR

Датчик MAP / Датчик IAT №1

Электромагнитные клапаны

ISV (половинный, полный)

Датчик давления топлива

Световой индикатор

предпускового подогрева

Датчик CMP

Реле свечей предпускового

подогрева

Датчик CKP

Реле A/C

Сигнал скорости автомобиля

Модуль иммобилайзера

Переключатель A/C

MIL

Датчик положения

клапана EGR

Выпускной электро-

магнитный запорный клапан

Модуль иммобилайзера

Выключатель подогрева

BT-50_T01007

Управление частотой

оборотов холостого

хода

Управление

предпусковым

подогревом

Управление

регулировкой

наддува

Управление

регулировкой

вихревого движения

Управление объёмом

впрыска топлива

Управление

синхронизацией

впрыска топлива

Управление

многократным

впрыском топлива

Управление

давлением топлива

Управление EGR

Управление

отключением A/C

Связанная с

иммобилайзером

информация



OBD

Управление системой

подогрева





01-44
