Кузов и доп. оборудование

Приборы/инф. система

Сигнал о не пристегнутом ремне безопасности

•

Сигналы о не пристегнутом ремне безопасности обеспечиваются, как для сиденья
водителя, так и для сиденья пассажира. Работа индикатора не пристегнутого
ремня и звукового сигнала контролируется приборным щитком.

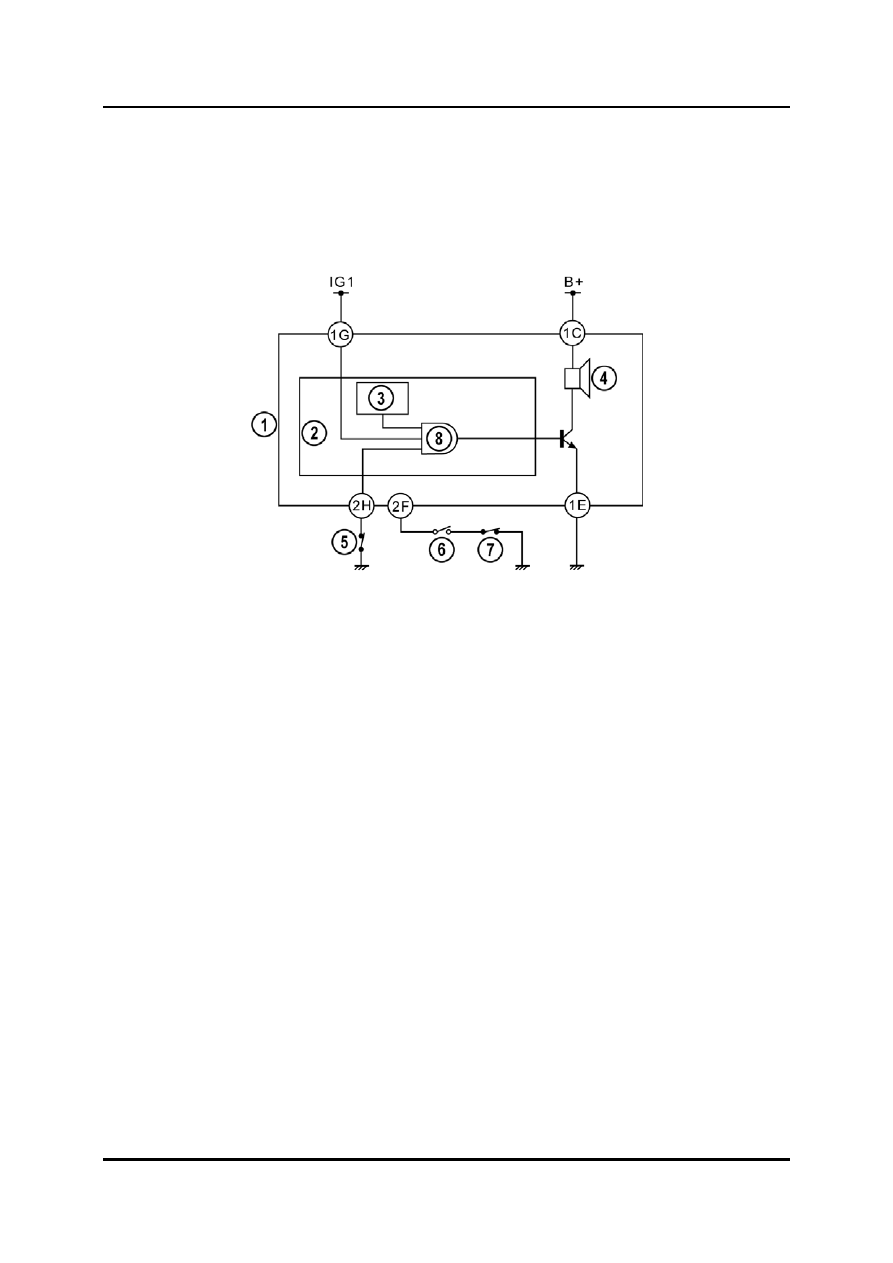

M5_09048

Приборный щиток 5

Датчик пряжки ремня (сторона водителя)

Микрокомпьютер 6

Датчик занятости сиденья (сторона
пассажира)

Таймер 7

Датчик пряжки (сторона пассажира)

Звуковой сигнал 8

Логическая цепь И

Сигнал о не пристегнутом ремне безопасности водителя

•

Для контроля ремня безопасности водителя используется сигнал от пряжки ремня
безопасности. Если ремень безопасности водителя не пристегнут, датчик
замыкается и на приборный щиток посылается сигнал массы.

Обучение обслуживанию Mazda5

09-111

Приборы/инф. система

Кузов и доп. оборудование

Сигнал о не пристегнутом ремне безопасности пассажира

•

Для контроля ремня безопасности пассажира используется сигнал от пряжки ремня
безопасности и дополнительный сигнал от датчика занятости. Датчик занятости
расположен в подушке сиденья и информирует приборный щиток о том, занято
сиденье или нет.

•

Если датчик занятости определяет нагрузку весом приблизительно 15 кг или
больше, и ремень безопасности пассажира не пристегнут, оба датчика замыкаются
и на приборный щиток посылается сигнал массы.

•

В зависимости от скорости движения и статуса датчиков пряжек ремней
безопасности водителя/пассажира, загорается предупреждающий индикатор и
включается звуковой сигнал. В приведенной ниже таблице показана работа
предупреждающего индикатора и звукового (для занятых сидений водителя и
пассажира).

Состояние

Скорость автомобиля

Меж ду

0 – 20 км/час

(0 – 12 миль/час)

20 км/час

(12 миль/час) или

выше

Ремень безопасности
в одителя
Ремень безопасности
пассажира

И ндикатор ремня
безопасности

Предупреждающий
сигнал

: Горит

: Пристегнут :

Мигает

: Не пристегнут

: Низкий зв ук

M5_09T019

•

Звуковой сигнал остается включенным в течение 90 секунд, даже если скорость
автомобиля падает ниже 20 км/час, прежде чем истекут 90 секунд.

09-112

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Приборы/инф. система

Информационный дисплей

•

Информационный дисплей отображает информацию для аудиосистемы, системы
управления микроклиматом и информацию для водителя, такую как данные о
расходе топлива.

•

Обмен информацией между информационным дисплеем и другими модулями
осуществляется по шине MS-CAN.

Режим проверки входов/выходов

•

Режим проверки входов/выходов предназначен для обеспечения диагностики
информационного дисплея. При помощи режима проверки входов/выходов могут
быть выбраны различные коды проверки для подтверждения рабочего состояния
устройств ввода и вывода для информационного дисплея.

Код

проверки

Выходная часть сигнала

Располож ение неисправности

Информационный дисплей

Ошибка св язи в системе CAN

• Аудиосистема
• Модуль управ ления
микроклиматом
• Приборный щиток

Ошибка св язи в в ыходной части сигнала

Ж КД

–

Реле TNS

• Реле TNS
• BCM
• Ж гут сигнальных пров одов TNS

Датчик окружающей температуры

• Датчик окружающей температуры
• Ж гут сигнальных пров одов окружающей
температуры

M5_09T020

•

Для входа в режим проверки входов/выходов следует выполнить следующие
действия:

1. Перевести зажигание в положение ON, нажимая на кнопки CLOCK и INFO.

Нажимать на кнопки CLOCK и INFO, пока на информационном дисплее не
появится сообщение “test”.

2. Нажать на кнопку INFO для перехода с одного кода проверки на другой.
3. Когда будут отображены все коды проверки, на информационном дисплее

появляется сообщение “end”. Для повторения проверки зажигание следует
перевести в положение OFF, прежде чем повторить описанные выше действия.

Обучение обслуживанию Mazda5

09-113

Приборы/инф. система

Кузов и доп. оборудование

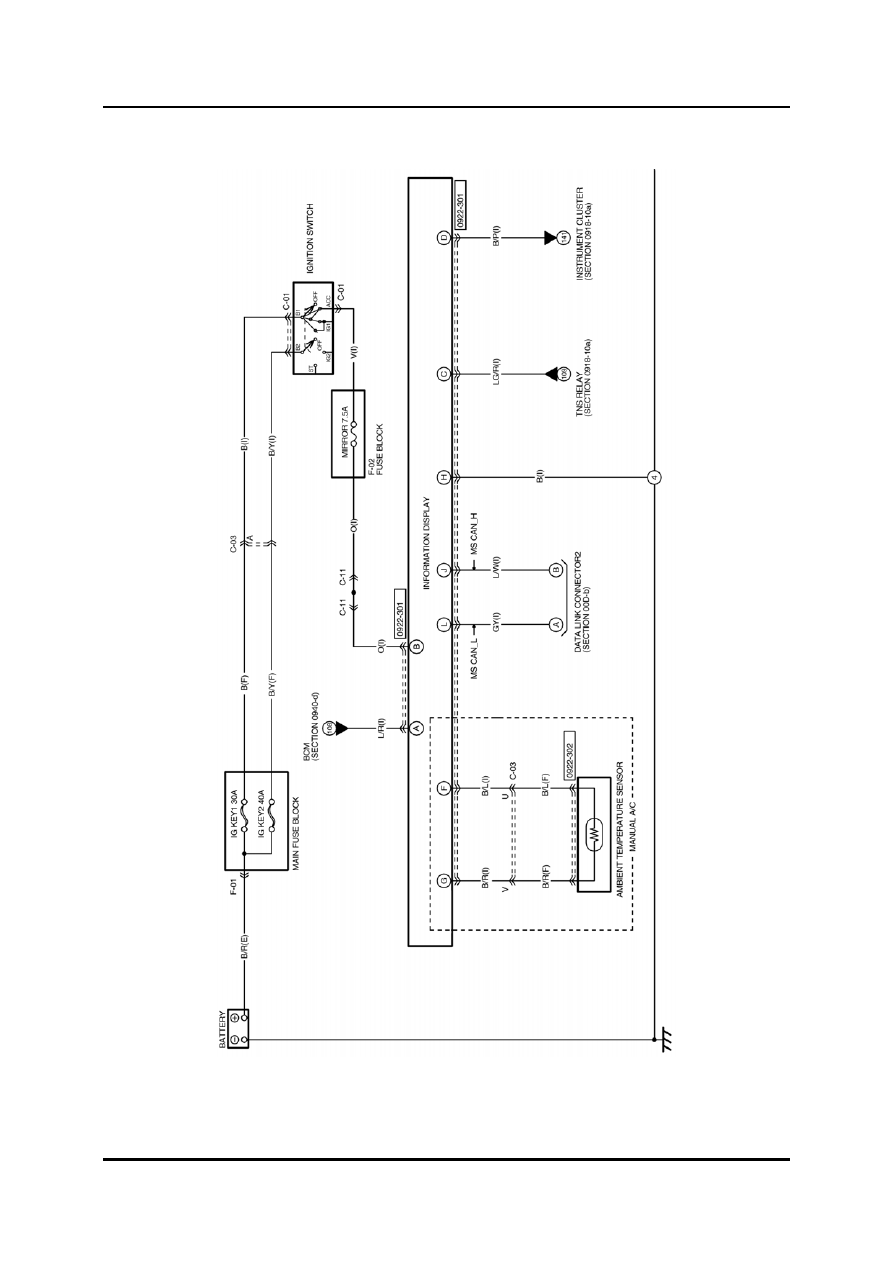

Электрическая схема

M5_09049

09-114

Обучение обслуживанию Mazda5
