Mazda 6 Facelift. Руководство - часть 37

Коробка передач / КП в cбope с ведущим мостом   A26M-R

1

Ведущий вал 8

Вторичный вал № 1

2

Окончательная передача № 2

9

Третья передача

3

Передача заднего хода 10

Четвертая передача

4

Промежуточная шестерня заднего хода 11

Вторая передача

5

Пятая передача 12

Первая передача

6

Шестая передача 13

Коронная шестерня

7

Вторичный вал № 2

14

Окончательная передача № 1



05-23

A26M-R  Коробка передач / КП в cбope с ведущим мостом

Конструкция

•

Ручная коробка передач в cбope с ведущим мостом A26M-R представляет собой
конструкцию с тремя валами: одним первичным (входным) валом и двумя
вторичными (Выходными) валами.

•

Конструкция с тремя валами позволяет обеспечить большую компактность,
благодаря тому, что на каждом выходном вале устанавливается только три или
четыре шестерни, поэтому он может быть более коротким.

•

Благодаря использованию конструкции с тремя  валами, возможно получение двух
различных окончательных передаточных чисел, одного для передач с первой по
четвертую, второго для пятой и шестой передачи, а также передачи заднего хода.

•

Для первой, второй и третьей передач используется механизм тройного
синхронизатора.  Для четвертой передачи используется механизм двойного
синхронизатора.

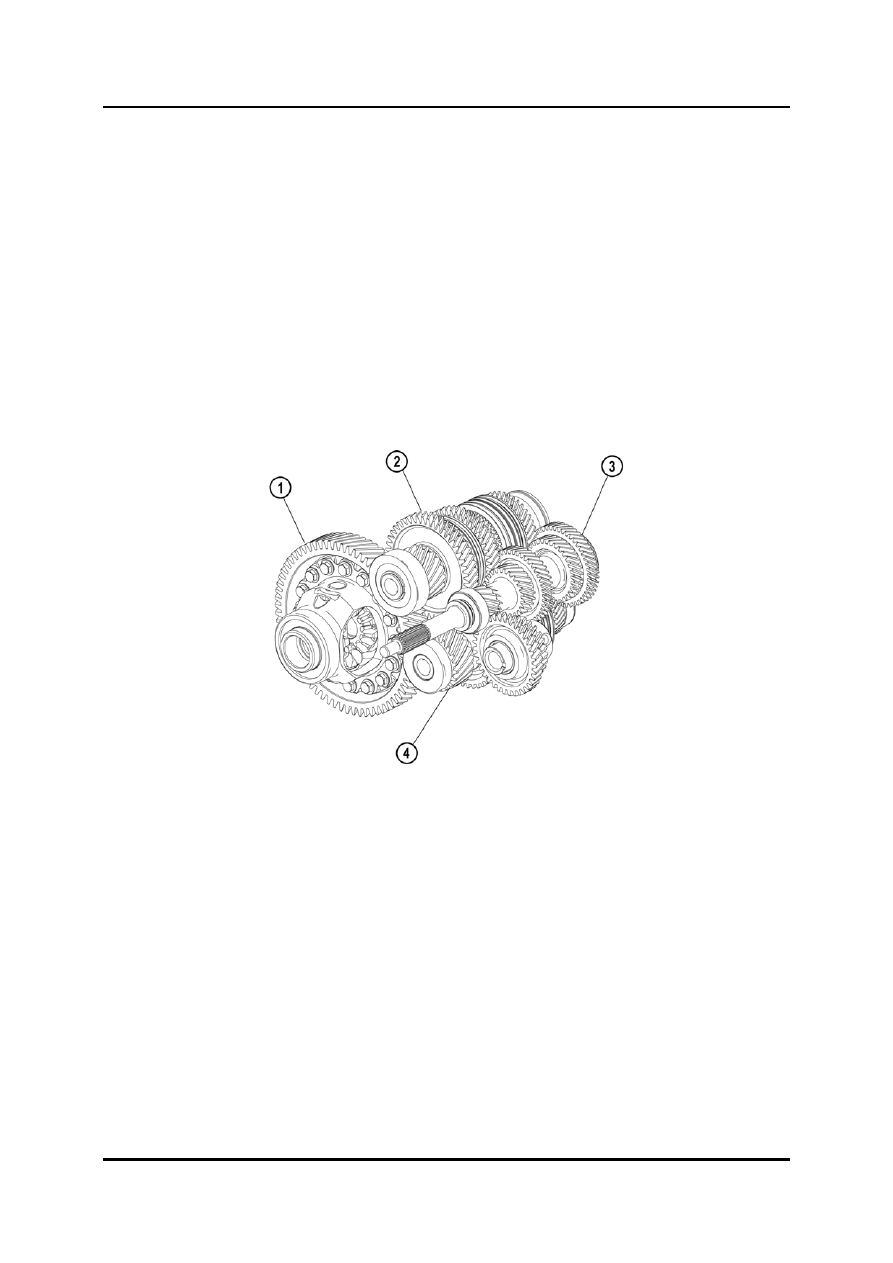

1

Дифференциал 3

Ведущий вал

2

Вторичный вал № 1

4

Вторичный вал № 2



05-24

Коробка передач / КП в cбope с ведущим мостом   A26M-R

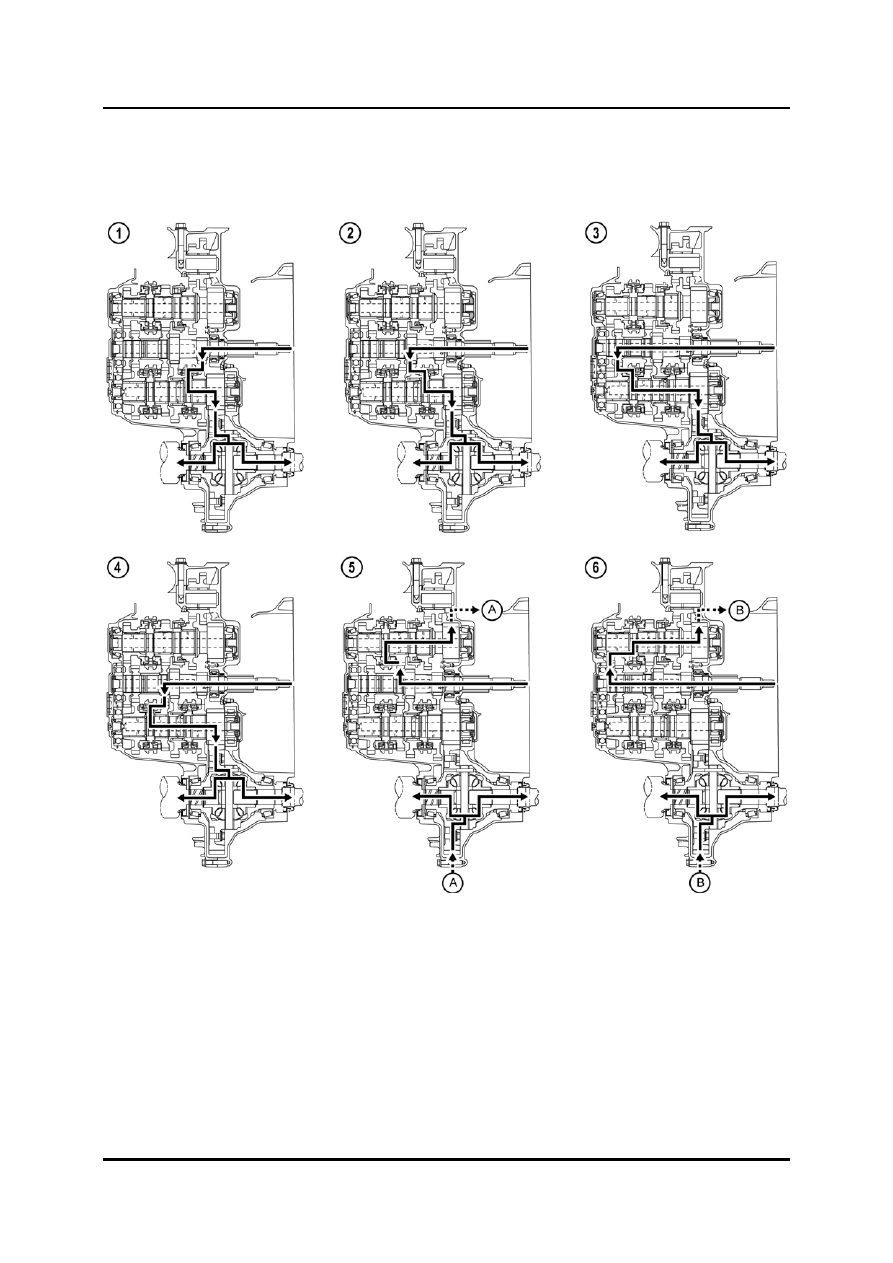

Перераспределение мощности

С первой по шестую передачу









1

Первая передача 4

Четвертая передача

2

Вторая передача 5

Пятая передача

3

Третья передача 6

Шестая передача



05-25

A26M-R  Коробка передач / КП в cбope с ведущим мостом

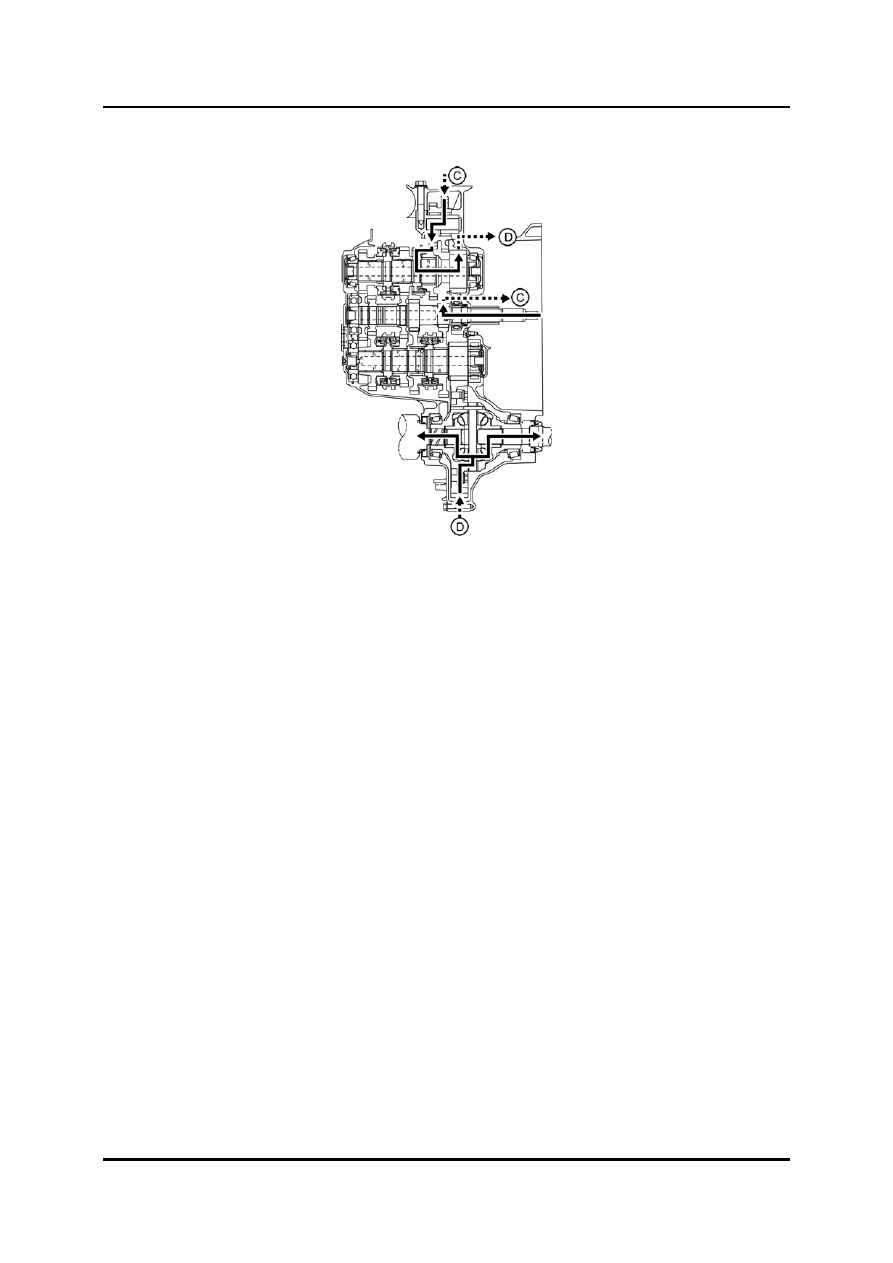

Передача заднего хода



05-26
