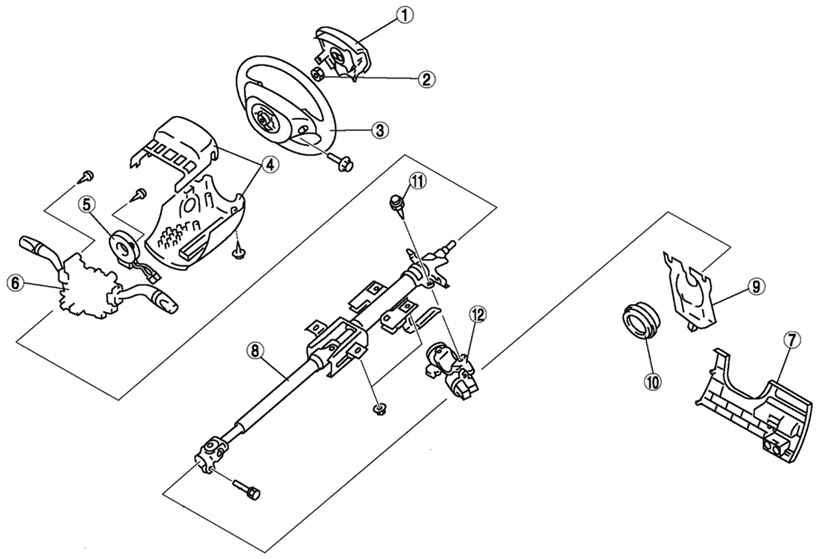

Mazda 3 (2003+). Снятие, проверка и установка рулевого колеса и рулевой колонки
щательный клапан контроля, направляющий жидкость от насоса
гидроусилителя рулевого управления к одной или другой стороне поршня
зубчатой рейки рулевого механизма. Поршень и зубчатая рейка
составляют одну неотъемлемую часть рулевого механизма. Поршень
зубчатой рейки преобразовывает давление жидкости в линейную силу,
которая двигает рейку налево или направо.
Эта сила передается через рулевые тяги и наконечники рулевых тяг на
поворотные кулаки, которые поворачивают передние колеса. При
неисправности гидроусилителя управление автомобилем осуществляется в
обычном режиме. Однако при этом необходимо прилагать большее усилие.
Вращательное движение рулевого колеса передается шестерне. При
вращении шестерни ее зубья зацепляются с зубьями рейки, тем самым
заставляя рейку перемещаться.
Снятие
Установите колеса автомобиля в положение прямолинейного движения.
Снимите рулевое колесо подходящим съемником.

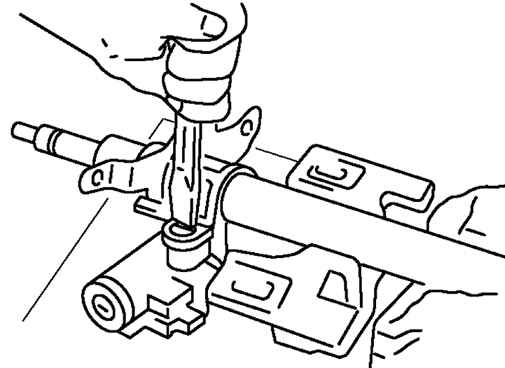

С помощью зубила и молотка сделайте пазы в головках болтов крепления
механизма блокировки рулевого управления.
Демонтируйте деталь механизма блокировки рулевого управления (рис.
5.11).
Проверка
Проверьте длину рулевого вала (рис.
5.12).
Замените рулевой вал при необходимости.

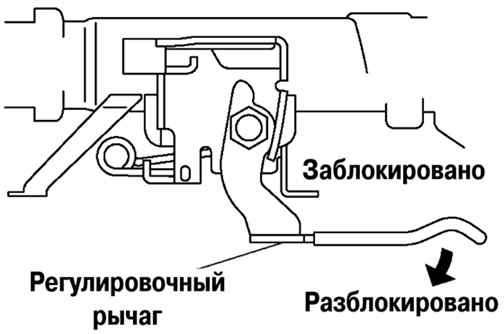

Проверьте работу механизмов наклона и продольной регулировки рулевой
колонки (рис.
5.13).
Убедитесь в плавности перемещения рычага из положения
«разблокировано» в положение «заблокировано».
Убедитесь в надежной фиксации рулевого вала при установке рычага в
положение «заблокировано».
Замените рулевой вал при необходимости.
Установка
Установите деталь механизма блокировки рулевого управления на
рулевой вал.
Убедитесь в правильной работе механизма блокировки.
Установите новые болты крепления механизма блокировки.
Заблокируйте рычаг механизма наклона рулевой колонки (рис.
5.15).

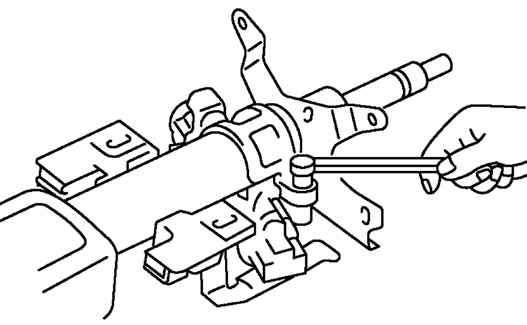

Затяните болт A.
Затяните гайку B.
Затяните гайку C.
Установите колеса автомобиля в положение прямолинейного движения,
установите рулевое колесо.
