Mazda 3 (2003+). Система впуска двигателя Z6
|

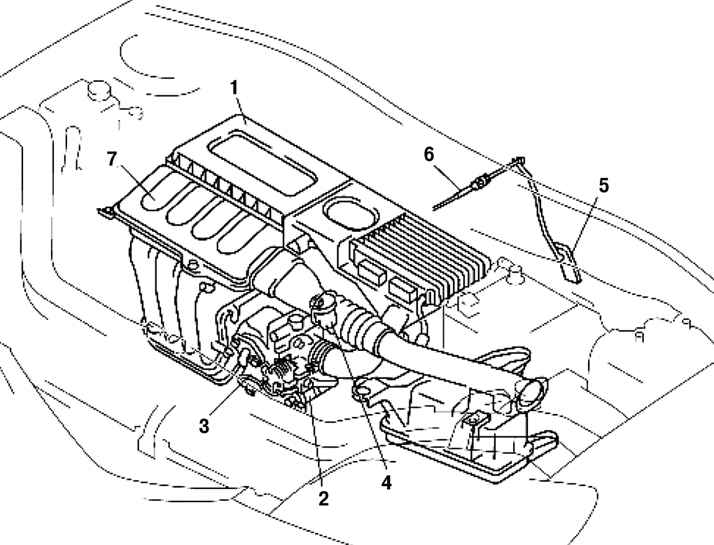

Рис. 2.308.
Компоненты системы впуска автомобиля с двигателем
Z6: 1 – воздушный фильтр; 2 – электромагнитный
клапан регулятора холостого хода; 3 – исполнительный
механизм воздушной заслонки системы впуска; 4 –
исполнительный механизм заслонки перемешивания
воздуха; 5 – педаль управления подачей топлива; 6 –
тросик акселератора; 7 – система впуска
|
|

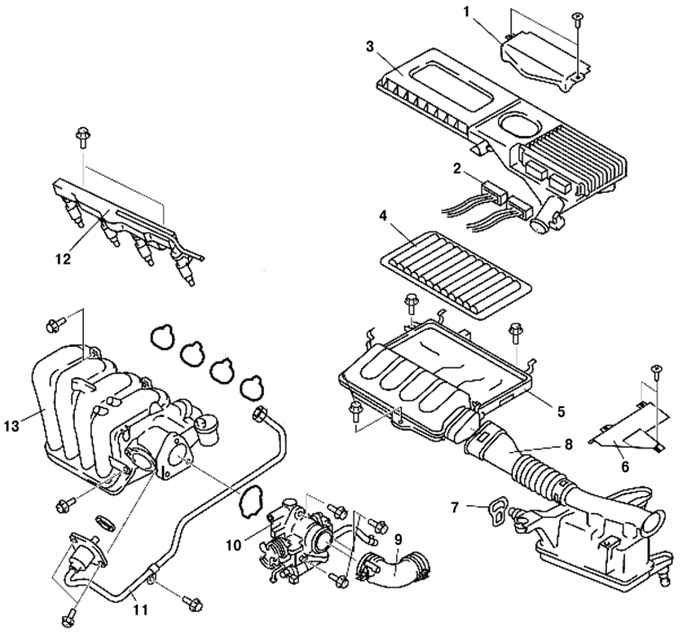

Рис. 2.309.
Компоненты системы впуска: 1 – крышка разъема блока
PCM; 2 – разъем блока PCM; 3 – крышка воздушного
фильтра; 4 – фильтрующий элемент воздушного фильтра;
5 – корпус воздушного фильтра; 6 – крышка
воздуховода системы впуска; 7 – скоба; 8 –
воздуховод системы впуска; 9 – воздушный шланг; 10 –
дроссельный патрубок; 11 – трубка рециркуляции
отработавших газов (со стороны впускного
коллектора); 12 – распределитель топлива; 13 –
впускной коллектор
|
