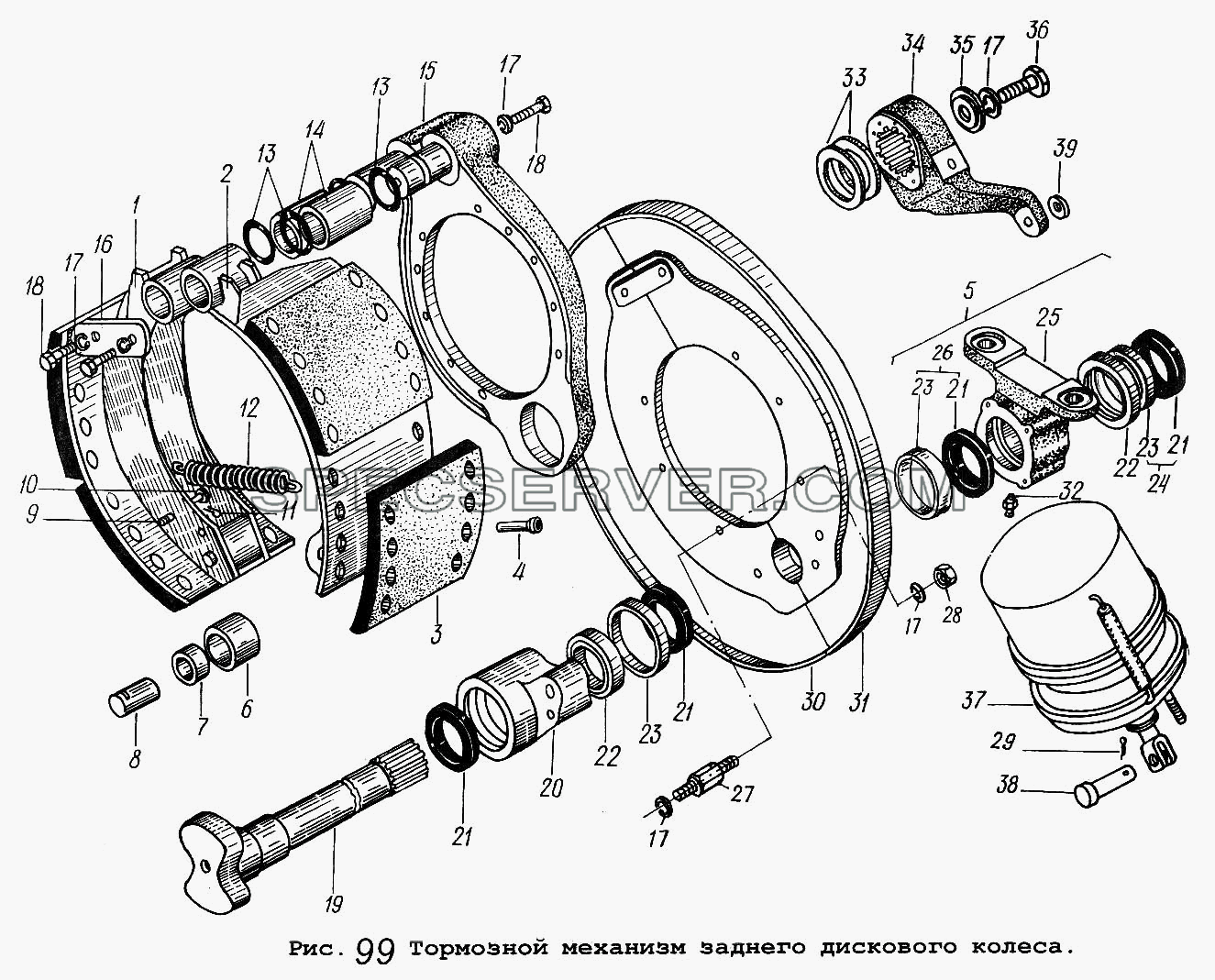

№		Номер детали	Наименование запчасти
1		5336-3501090	Колодка в сборе
2		5336-3501091	Колодка в сборе
3		6422-3501105	Накладка тормозная
4		253928	Заклепка
5		64221-3502018	Стакан в сборе
6		5336-3501107	Ролик в сборе
7		5336-3501108	Втулка
8		5336-3501164	Ось ролика
9		5336-3502039	Наконечник пружины
10		252016	Шайба 14
11		258053	Шплинт 4х25
12		5336-3501034	Пружина колодок тормоза
13		032-035-19-2-3	Кольцо уплотнительное
14		5336-3501108-10	Втулка
15		64221-3502012	Суппорт
16		5336-3501133	Пластина
17		252136	Шайба 10.ОТ
18		201493	Болт М10-6gх16
19		64221-3502110	Кулак правый
19		64221-3502111	Кулак левый
20		64221-3502019	Стакан
21		1.2-40х60-3	Манжета
22		ШС40К	Подшипник
23		64221-3502021	Корпус
24		64221-3502020-10	Манжета в сборе
25		64221-3502026-10	Корпус опоры
26		64221-3502022	Манжета в сборе
27		5336-3501153	Распорка
28		250612	Гайка М10-6Н
29		258052	Шплинт 4х20
30		64221-3502151-10	Щит тормоза левый
31		64221-3502150-10	Щит тормоза правый
32		264020	Масленка 1.3.Ц6хр
33		64221-3501160	Прокладка
34		64221-3501135	Рычаг регулировочный левый
34		64221-3501136	Рычаг регулировочный правый
34		64226-3501135	Рычаг регулировочный левый
34		64226-3501136	Рычаг регулировочный
35		5336-3501155	Шайба
36		201497	Болт М10-6gх25
37		100-3519200	Камера тормозная задняя
37		24-3519200	Камера тормозная задняя
37		5336-3519200	Камера тормозная задняя
38		260089	Палец 12х40
39		252007	Шайба 12

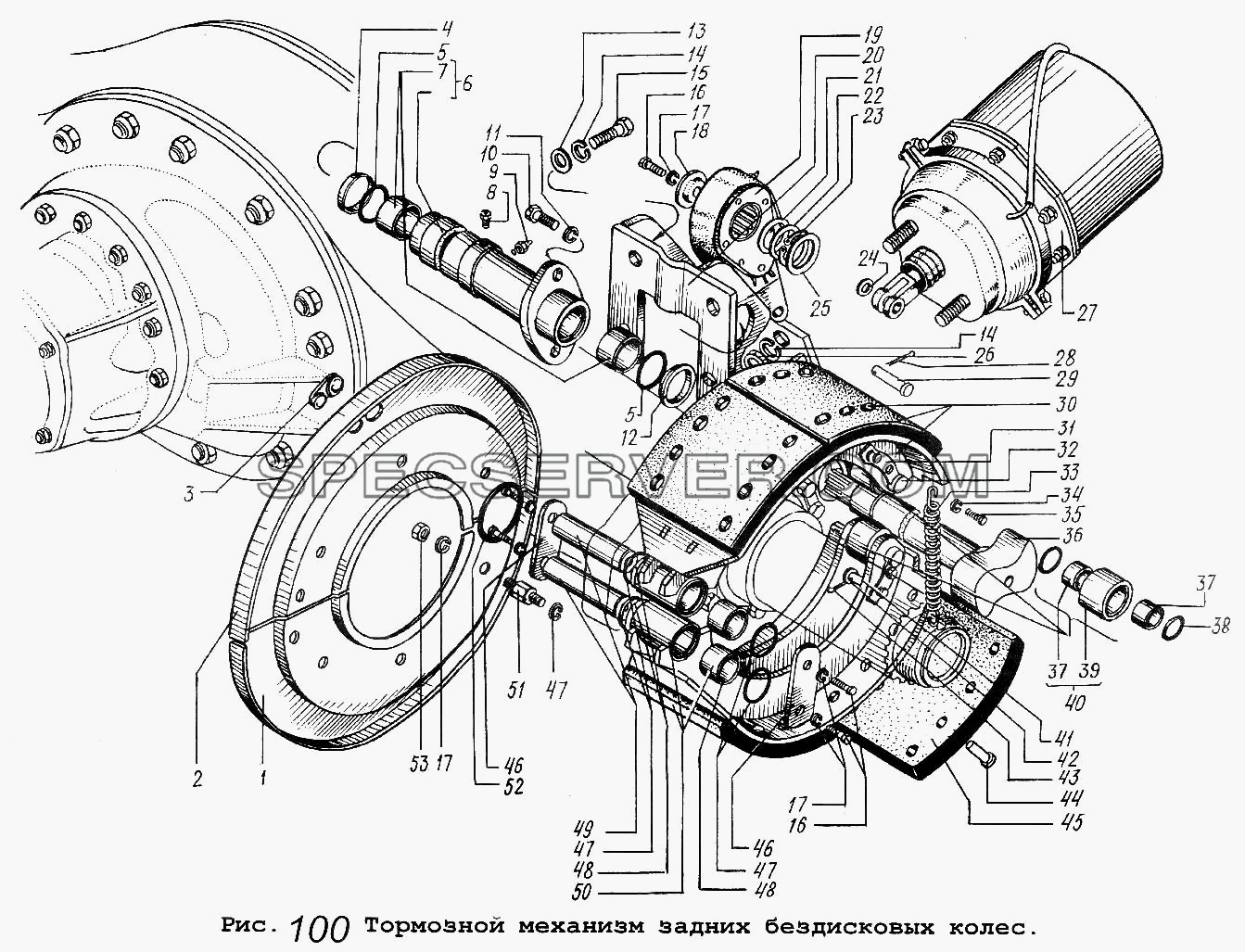

Тормозной механизм задних бездисковых колес для МАЗ-5516 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5336-3502151	Щит тормоза левый
2		5336-3502150	Щит тормоза правый
3		5336-3501192	Заглушка
4		5336-3501122	Втулка
5		040-044-25-2-3	Кольцо
6		5336-3502160	Корпус разжимного кулака
7		5336-3501126	Ребро
8		5336-3515006	Клапан
9		264020	Масленка 1.3.Ц6хр
10		372203	Болт М14х1,5-62х32
11		252138	Шайба 14.ОТ
12		5336-3502121	Втулка
13		252017	Шайба 16
14		252139	Шайба 16.ОТ
15		372592	Болт М16х1,5-6gх35
16		201495	Болт М10-6gх20
17		252136	Шайба 10.ОТ
18		5336-3501155	Шайба
19		64221-3501135	Рычаг регулировочный левый
19		64221-3501136	Рычаг регулировочный правый
19		64221-3501236	Рычаг регулировочный в сборе
20		5336-3519170	Кронштейн тормозной камеры правый
20		5336-3519171	Кронштейн тормозной камеры
21		64221-3501160	Прокладка
22		64221-3501161	Кольцо
23		5336-3501040	Кольцо
24		252007	Шайба 12
25		5336-3501160	Шайба
26		250691	Гайка М16х1,5-6Н
27		5336-3519200	Камера тормозная задняя
28		258052	Шплинт 4х20
29		260089	Палец 12х40
30		5336-3501090	Колодка в сборе
31		5336-3501112	Стопор
32		5336-3501164	Ось ролика
33		5336-3501034	Пружина колодок тормоза
34		252135	Шайба 8Т
35		201452	Болт М8х12
36		5336-3502110-10	Кулак
36		5336-3502111-10	Кулак
37		5336-3501108	Втулка
38		025-030-30-2-3	Кольцо
39		5336-3501109	Ролик
40		5336-3501107	Ролик в сборе
41		5336-3502039	Наконечник пружины
42		252016	Шайба 14
43		258053	Шплинт 4х25
44		253928	Заклепка
45		6422-3501105	Накладка тормозная
46		5336-3501103	Пластина
47		032-038-36-2-3	Кольцо
48		5336-3501016	Втулка
49		5336-3502132-01	Ось колодок
50		5336-3501091	Колодка в сборе
51		5336-3502153	Переходник
52		500-1015079	Втулка
53		250612	Гайка М10-6Н

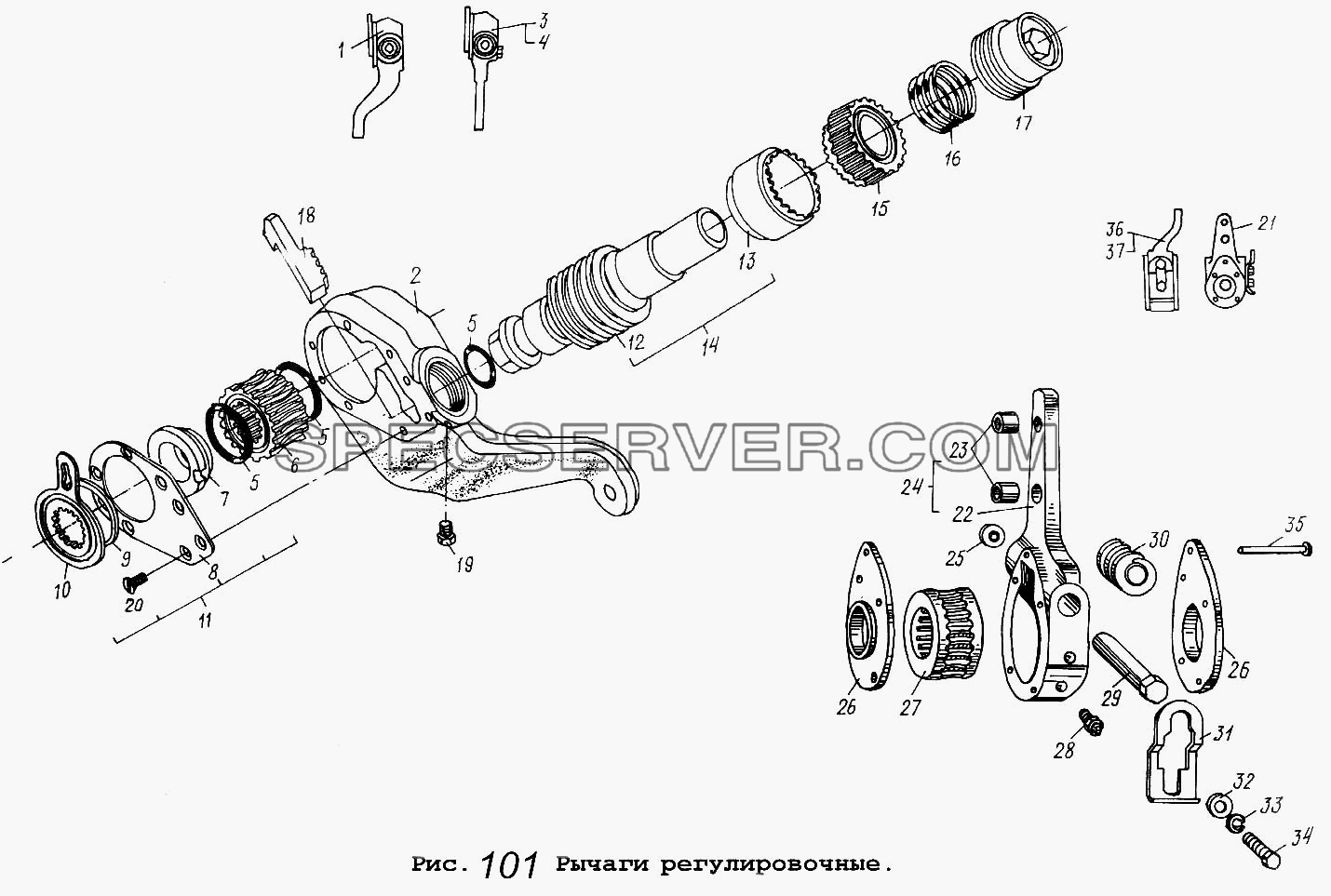

Рычаги регулировочные для МАЗ-5516 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		64221-3501136	Рычаг регулировочный правый
1		64226-350213	Рычаг регулировочный правый
2		64226-3502138	Корпус рычага правый
2		64226-3502139	Корпус рычага
3		64226-3501136	Рычаг регулировочный
4		64226-3501138	Корпус
5		010-014-25-2-3	Кольцо
6		64226-3501140	Червячная шестерня
6		64229-3501140	Шестерня
7		64226-3501170	Кольцо управляющее
8		64226-3501143	Крышка
9		052-056-25-2-3	Кольцо
10		64226-3501179	Поводок
11		64226-3501166	Привод управляющий
12		64226-3501141	Вал червячный
13		64226-3501172	Полумуфта неподвижная
14		64226-3501168	Вал
15		64226-3501171	Полумуфта подвижная
16		64226-3501173	Пружина
17		64226-3501174	Заглушка
18		64226-3501176	Толкатель
19		262541	Пробка КГ 1/8"
20		221577	Винт М5-6gх10
21		64221-3501236	Рычаг регулировочный в сборе
22		500-3501138	Корпус
23		200-3501139-Б	Втулка
24		500-3501137-20	Корпус рычага
25		260305	Заглушка
26		64221-3501243	Крышка корпуса
27		64221-3501140	Шестерня рычага
28		264020	Масленка 1.3.Ц6хр
29		64221-3501142-30	Ось червяка
30		500-3501141	Червяк рычага
31		500-3501154-10	Пластина стопорная
32		252005	Шайба 8
33		252135	Шайба 8Т
34		201454	Болт М8-6gх16
35		500-3501146	Заклепка
36		64221-3501135	Рычаг регулировочный левый
36		64226-3502135	Рычаг регулировочный левый
37		64221-3501138	Правый корпус рычага
37		64221-3501139	Левый корпус рычага

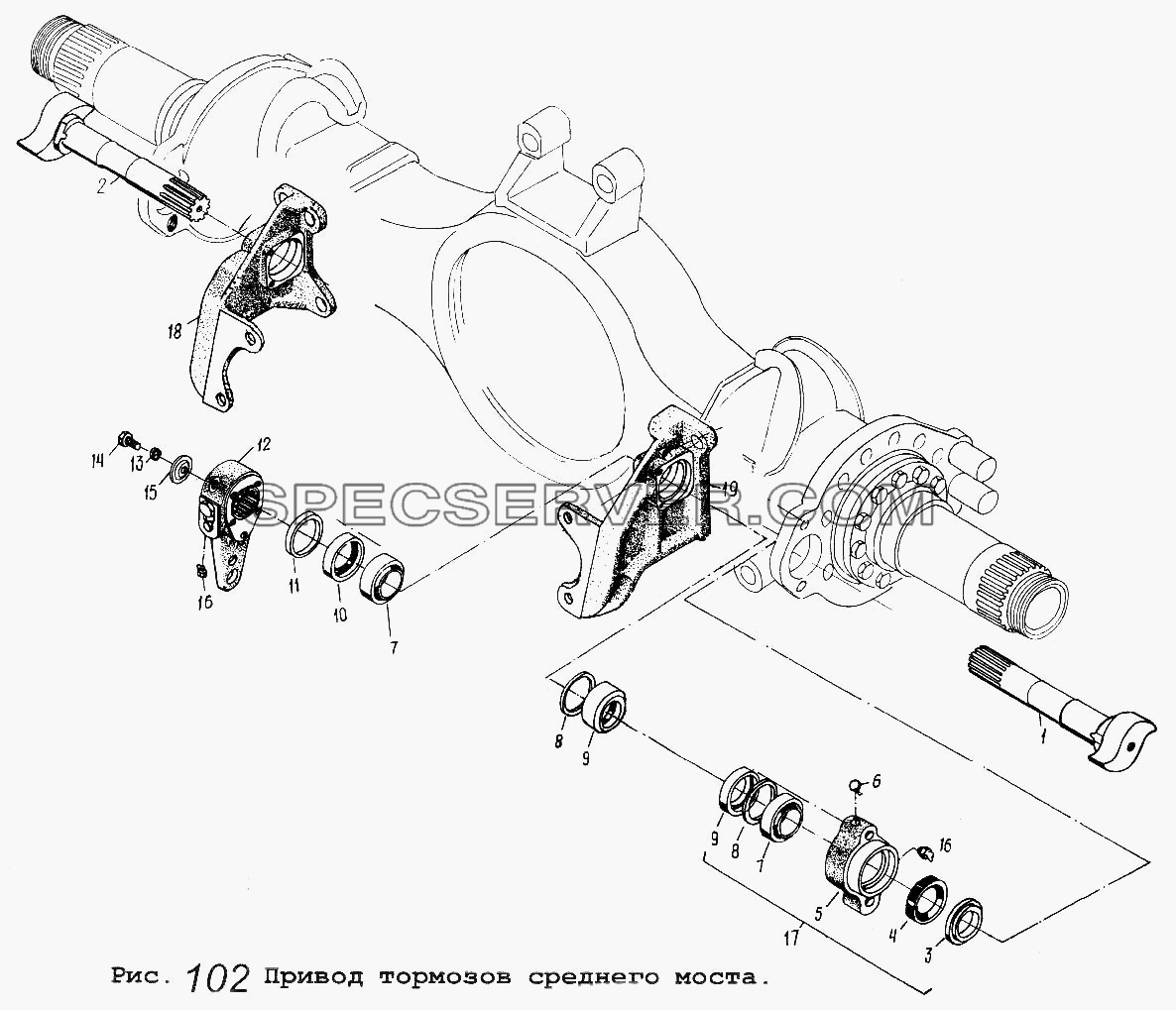

Привод тормозов среднего моста для МАЗ-5516 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		64221-3502211	Кулак
2		64221-3502210	Кулак правый
3		64221-3502121	Втулка
4		1,2х40х60-3	Манжета
5		64221-3502019	Стакан
6		05,556-100	Шарик
7		ШС40К	Подшипник
8		376365	Шайба 53
9		64221-3502020-20	Манжета в сборе
10		64221-3502022	Манжета в сборе
11		64221-3501160	Прокладка
12		64221-3501236	Рычаг регулировочный в сборе
12		64226-3502136	Рычаг регулировочный правый
13		252136	Шайба 10.ОТ
14		201497	Болт М10-6gх25
15		5336-3501155	Шайба
16		264020	Масленка 1.3.Ц6хр
17		64221-3502018	Стакан в сборе
18		64221-3519269	Кронштейн левый в сборе
19		64221-3519268	Кронштейн правый в сборе

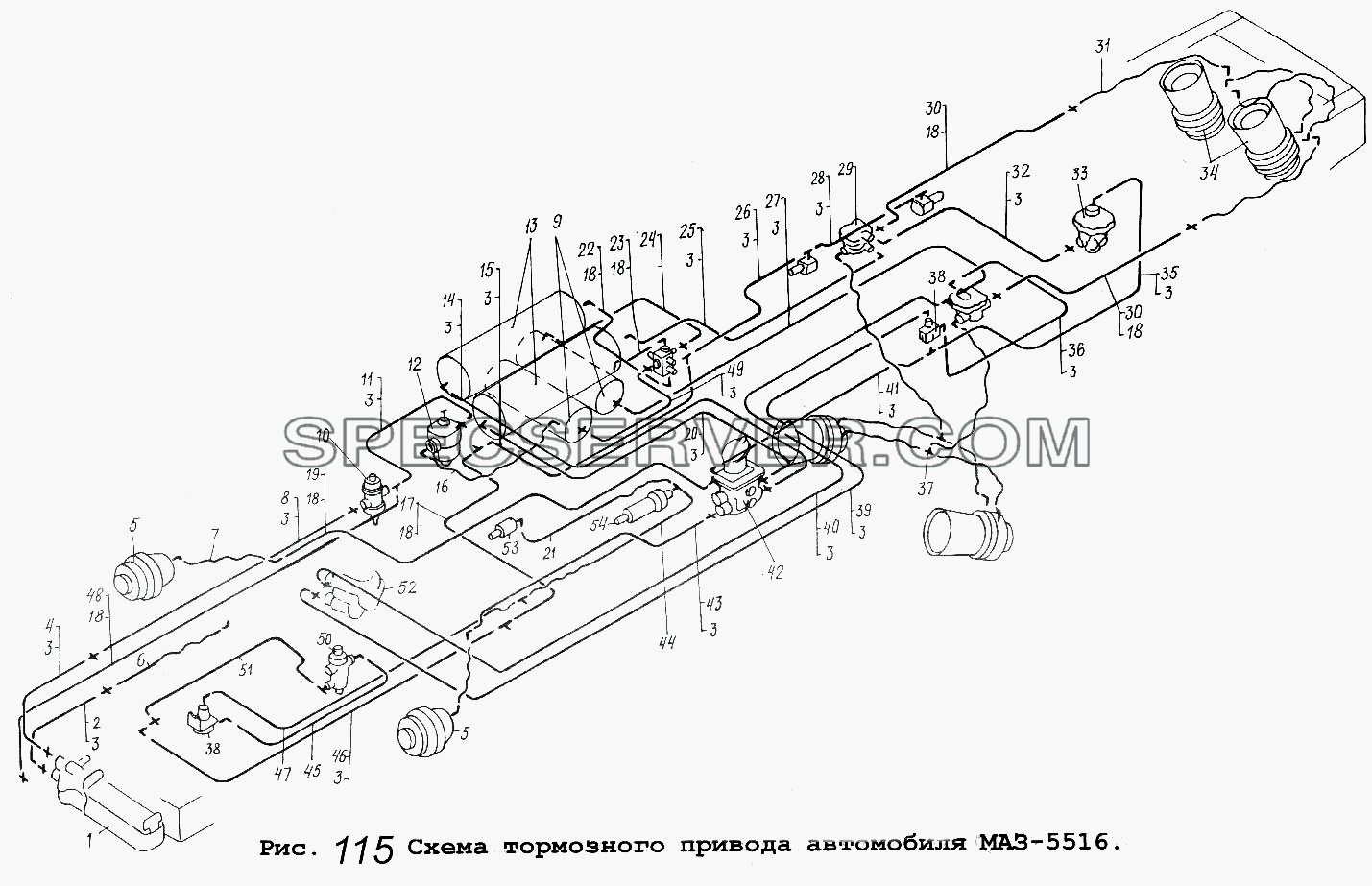

Схема тормозного привода автомобиля МАЗ-5516 для МАЗ-5516 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		11.3511030	Влагоотделитель
2		64221-3506178	Трубка
3		012-016-25-2-3	Кольцо
4		64221-3506146	Трубка
5		100-3519210-01	Тормозная камера
5		5336-3519210	Камера тормозная передняя
6		53365-3506197	Трубка
7		6422-3506094	Шланг
8		5516-3506142	Трубка
9		5336-3513015	Ресивер
10		11.3512010	Регулятор давления с предохранительным клапаном в сборе
11		5516-3506246	Трубка
12		100-3536010	Предохранитель против замерзания
13		6303-3513015-10	Ресивер
14		5516-3506240	Трубка
15		5516-3506319	Трубка к тройнику на правом лонжероне
16		5549-3506187-02	Шланг
17		5516-3506307	Трубка
18		008-011-19-2-3	Кольцо
19		5336-3506282	Трубка
20		5516-3506243	Трубка
21		5551-3570234	Трубка со шлангом
22		5516-3506183	Трубка к ресиверу переднего контура
23		5516-3506194	Трубка к ресиверу заднего контура
24		5516-3506112	Трубка к ресиверу стояночной системы
25		5516-3506188	Трубка к ресиверу
26		5516-3506187	Трубка
27		5516-3506193	Трубка к ресиверу
28		64221-3506305-20	Трубка к электропневмоклапану блокировки межколесных дифференциалов
29		11-3518010	Клапан ускорительный
30		63031-3506286	Трубка к задней тормозной камере
31		6422-3506085-01	Шланг к задним тормозным камерам
32		63031-3506158	Трубка к ускорительному клапану заднего тормозного контура
33		100-3533010	Регулятор тормозных сил
34		5336-3519200	Камера тормозная задняя
35		6303-3506280	Трубка к регулятору тормозных сил
36		64221-3506258-20	Трубка к ускорительному клапану стояночной системы
37		5434-3506098	Шланги с соединителем
38		100-3562010	Клапан двухмагистральный
39		5516-3506132	Трубка
40		63031-3506136	Трубка
41		5516-3506289	Трубка
42		100-3514008	Кран с рычагом в сборе
43		6303-3506283	Трубка к левой передней тормозной камере
44		5336-3570230	Трубка
45		64226-3570240-10	Трубка
46		64221-3506248-10	Трубка к тройнику
47		64221-3506139-10	Трубка к цилиндру заслонки моторного тормоза
48		5516-3506130	Трубка
49		5516-3506182	Трубка
50		100-3537110	Кран тормозной
51		64226-3570212-10	Трубка
52		961.702.005.0	Кран тормозной
53		100-3570110	Цилиндр останова двигателя
54		100-3570210	Цилиндр

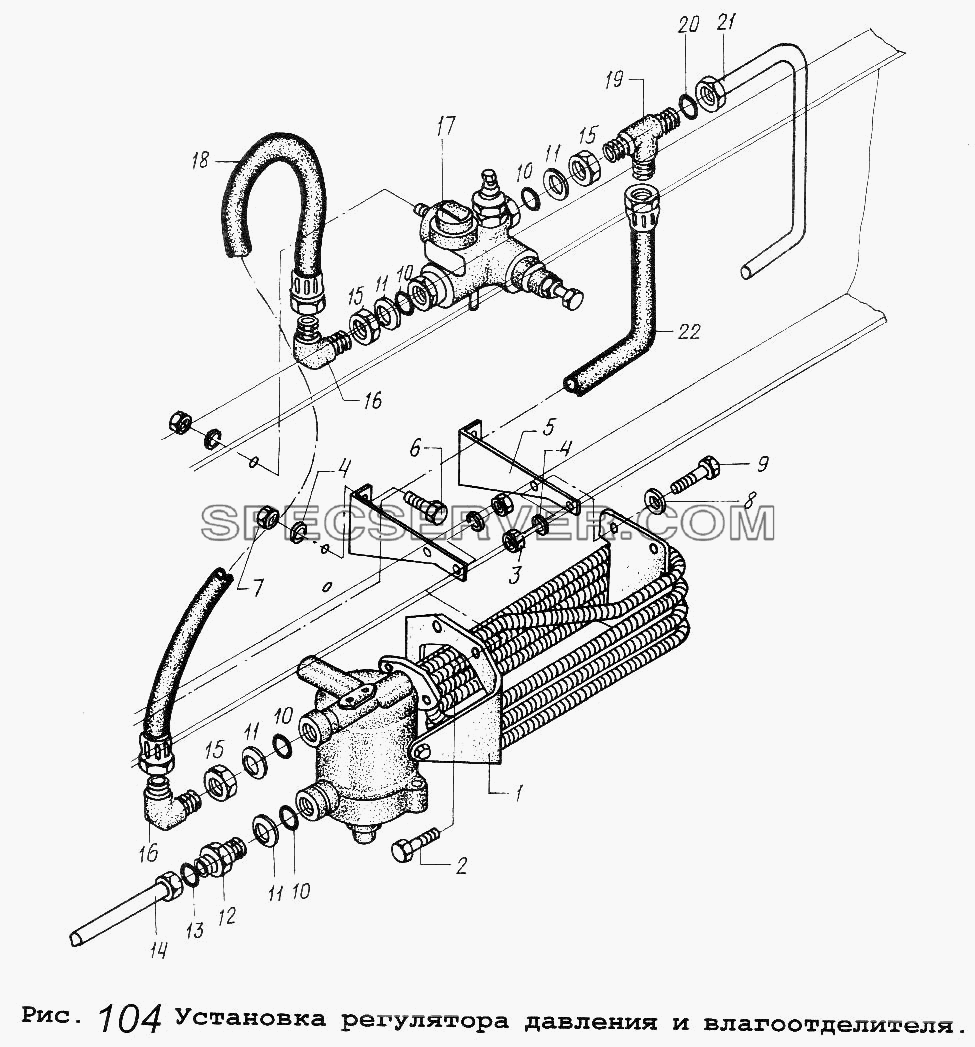

Установка регулятора давления и влагоотделителя для МАЗ-5516 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		11.3511010	Влагоотделитель в сборе
2		201499	Болт М10-6gх30
3		250512	Гайка М10-6Н
4		252136	Шайба 10.ОТ
5		5336-3536035-10	Кронштейн
6		201540	Болт М12-6gх30
7		250514	Гайка М12-6Н
8		252007	Шайба 12
9		201496	Болт
10		020-025-30-2-3	Кольцо
11		376145	Шайба 22
12		404314	Штуцер
13		012-016-25-2-3	Кольцо
14		6422-3506142-10	Трубка
15		374939	Гайка М22х1,5-6Н
16		402977	Угольник
17		11.3512010	Регулятор давления с предохранительным клапаном в сборе
18		5336-3506187-01	Шланг к клапану четырехконтурному
19		403039	Тройник
20		008-011-19-2.3	Кольцо
21		64229-3506130-10	Трубка
22		5549-3506187-02	Шланг
