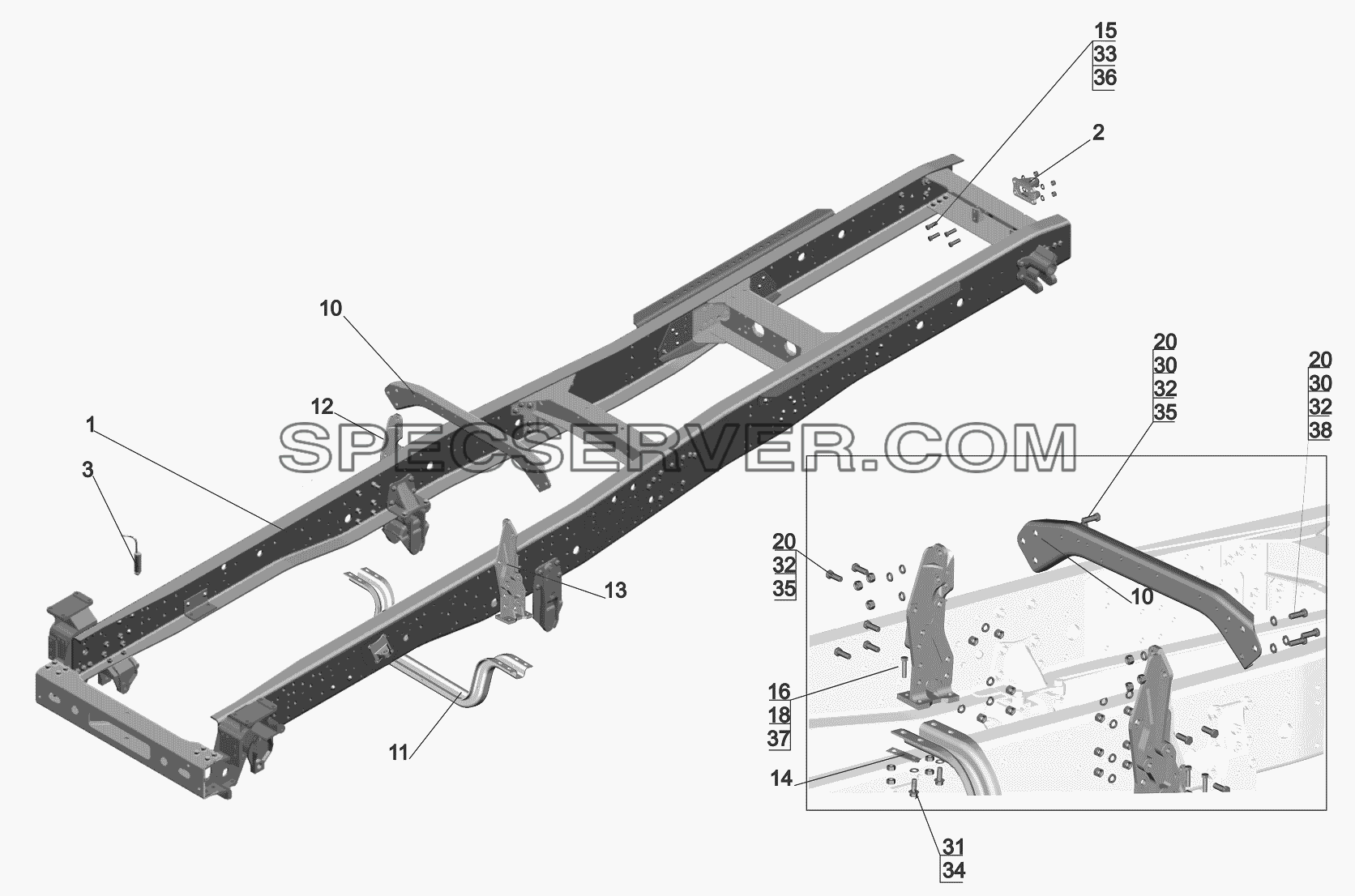

Запчасти: Рама 5440В9-2800010-030 для МАЗ-5440B9, 6430B9
Рама 5440В9-2800010-030 для МАЗ-5440B9, 6430B9 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
5440В9-2801002-030 |
Рама |
2 |
|
503А-2805158 |
Вилка с пружиной |
3 |
|
500А-2806117-01 |
Палец буксирной вилки |
10 |
|
6430-2801103 |
Поперечина |
11 |
|
6430В9-2801104 |
Поперечина |
12 |
|
6430В9-2801118-000 |
Кронштейн |
13 |
|
6430В9-2801119-000 |
Кронштейн |
14 |
|
650118-2801121 |
Пластина |
15 |
|
250565 |
Гайка М20х1,5-6Н |
16 |
|
372219 |
Болт М14х1,5-6gх55 |
17 |
|
0233101600350 |
Болт М16х1.5-6gх35 |
17 |
|
06.02813-5012 |
Болт М16х1.5-6gх35-10.9 |
17 |
|
372584-20 |
Болт М16х1.5-6gх35 |
18 |
|
374577 |
Гайка М10х1.25-6Н |
19 |
|
06.11251-2008 |
Гайка DIN 6923 М16х1,5-10 |
19 |
|
1011701601502 |
Гайка М16х1,5 |
19 |
|
374582-20 |
Гайка М16х1,5-6Н |
20 |
|
374727 |
Гайка М16х1,5-5Н6Н |
30 |
|
252017 |
Шайба 16 |
31 |
|
252138 |
Шайба 14.ОТ |
32 |
|
252139 |
Шайба 16.ОТ |
33 |
|
252141 |
Шайба 20.ОТ |
34 |
|
372203 |
Болт М14х1,5-62х32 |
35 |
|
372629 |
Болт М16х1,5-6gх45 |
36 |
|
372882 |
Болт М20х1,5-6gх55 |
37 |
|
374626 |
Гайка М14Х1.5-6Н |
38 |
|
371342 |
Болт М16х1,5-6gх50 |

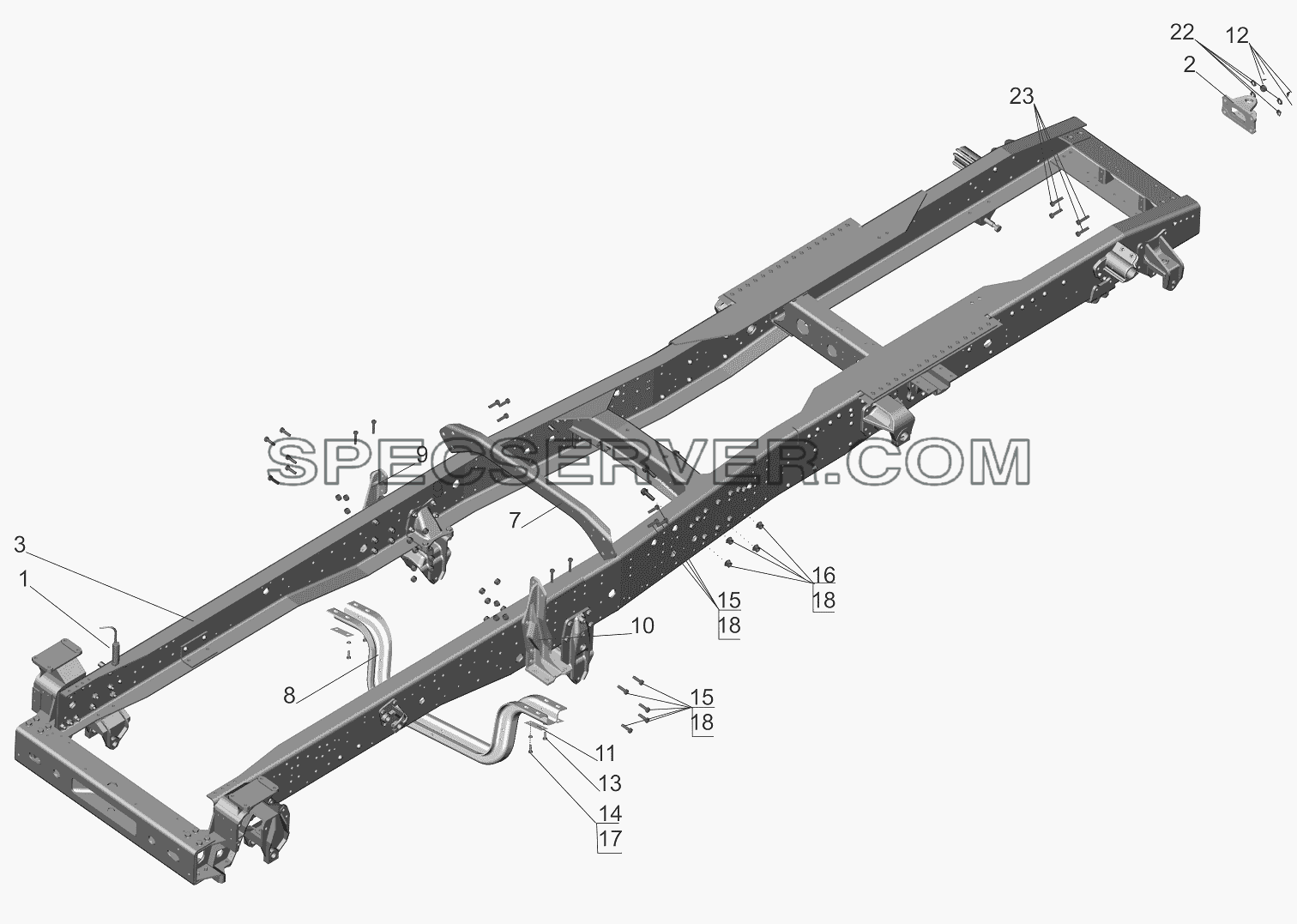

Запчасти: Рама 5440В9-2800010-010 для МАЗ-5440B9, 6430B9
Рама 5440В9-2800010-010 для МАЗ-5440B9, 6430B9 (список запасных частей)
Таблица запасных частей

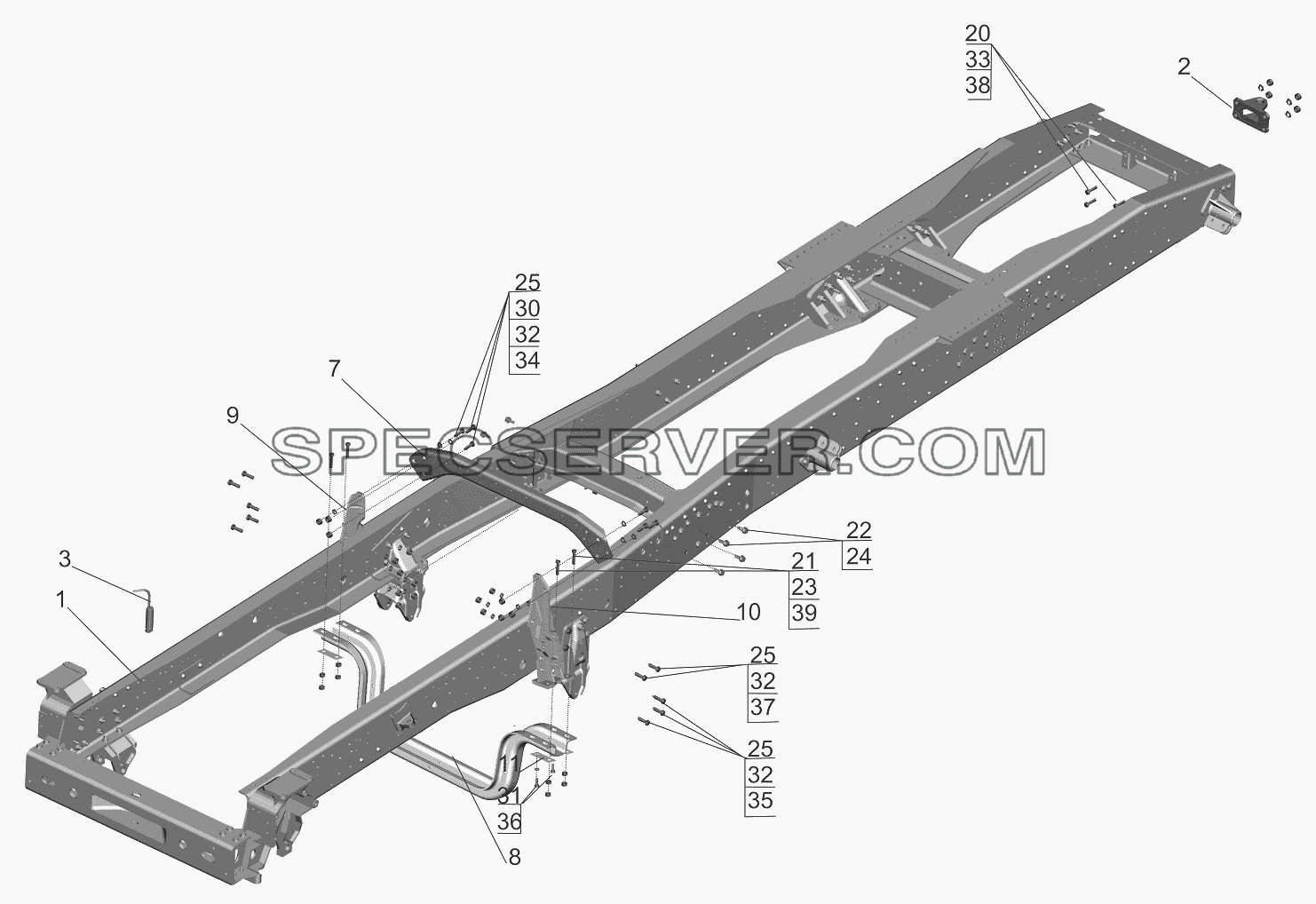

Запчасти: Рама 6430B9-2800010-000, 6430B9-2800010-020 для МАЗ-5440B9, 6430B9
Рама 6430B9-2800010-000, 6430B9-2800010-020 для МАЗ-5440B9, 6430B9 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
6430В9-2801002-000 |
Рама |
1 |
|
6430В9-2801002-020 |
Рама |
2 |
|
503А-2805158 |
Вилка с пружиной |
3 |
|
500А-2806117-01 |
Палец буксирной вилки |
7 |
|
6430-2801103 |
Поперечина |
8 |
|
6430В9-2801104 |
Поперечина |
9 |
|
6430В9-2801118-000 |
Кронштейн |
10 |
|
6430В9-2801119-000 |
Кронштейн |
11 |
|
650118-2801121 |
Пластина |
20 |
|
250565 |
Гайка М20х1,5-6Н |
21 |
|
372219 |
Болт М14х1,5-6gх55 |
22 |
|
0233101600350 |
Болт М16х1.5-6gх35 |
22 |
|
06.02813-5012 |
Болт М16х1.5-6gх35-10.9 |
22 |
|
372584-20 |
Болт М16х1.5-6gх35 |
23 |
|
374577 |
Гайка М10х1.25-6Н |
24 |
|
06.11251-2008 |
Гайка DIN 6923 М16х1,5-10 |
24 |
|
1011701601502 |
Гайка М16х1,5 |
24 |
|
374582-20 |
Гайка М16х1,5-6Н |
25 |
|
374727 |
Гайка М16х1,5-5Н6Н |
30 |
|
252017 |
Шайба 16 |
31 |
|
252138 |
Шайба 14.ОТ |
32 |
|
252139 |
Шайба 16.ОТ |
33 |
|
252141 |
Шайба 20.ОТ |
34 |
|
371342 |
Болт М16х1,5-6gх50 |
35 |
|
371343-10 |
Болт М16х1,5-6gх55 |
36 |
|
372203 |
Болт М14х1,5-62х32 |
37 |
|
372629 |
Болт М16х1,5-6gх45 |
38 |
|
372882 |
Болт М20х1,5-6gх55 |
39 |
|
374626 |
Гайка М14Х1.5-6Н |
Рама 6430B9-2800010-040 для МАЗ-5440B9, 6430B9 (список запасных частей)
Рама 6430B9-2800010-040 для МАЗ-5440B9, 6430B9 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
6430В9-2801002-040 |
Рама |
2 |
|
503А-2805158 |
Вилка с пружиной |
3 |
|
500А-2806117-01 |
Палец буксирной вилки |
7 |
|
6430-2801103 |
Поперечина |
8 |
|
6430В9-2801104 |
Поперечина |
9 |
|
6430В9-2801118-000 |
Кронштейн |
10 |
|
6430В9-2801119-000 |
Кронштейн |
11 |
|
650118-2801121 |
Пластина |
20 |
|
250565 |
Гайка М20х1,5-6Н |
24 |
|
0233101400451 |
Болт М14х1.5х45 |
24 |
|
06.02813-4914 |
Болт М14х1.5-6gх45-10.9 |
24 |
|
372305-20 |
Болт М14х1,5-6gх45 |
25 |
|
0233101600400 |
Болт М16х1.5х40 |
25 |
|
06.02813-5013 |
Болт М16х1.5-6gх40-10.9 |
25 |
|
372580-20 |
Болт М16х1.5-6gх40 |
26 |
|
0233101600500 |
Болт М16х1,5х50 |
26 |
|
06.02813-5015 |
Болт М16х1,5х50-10.9 |
26 |
|
372582-20 |
Болт М16х1,5-6gх50 |
27 |
|
06.11251-2005 |
Гайка М14х1.5-10-9 |
27 |
|
1011701401501 |
Гайка М14х1,5 |
27 |
|
374581-20 |
Гайка М14х1,5-6Н |
28 |
|
06.11251-2008 |
Гайка DIN 6923 М16х1,5-10 |
28 |
|
1011701601502 |
Гайка М16х1,5 |
28 |
|
374582-20 |
Гайка М16х1,5-6Н |
30 |
|
252138 |
Шайба 14.ОТ |
31 |
|
252141 |
Шайба 20.ОТ |
32 |
|
372203 |
Болт М14х1,5-62х32 |
33 |
|
372882 |
Болт М20х1,5-6gх55 |

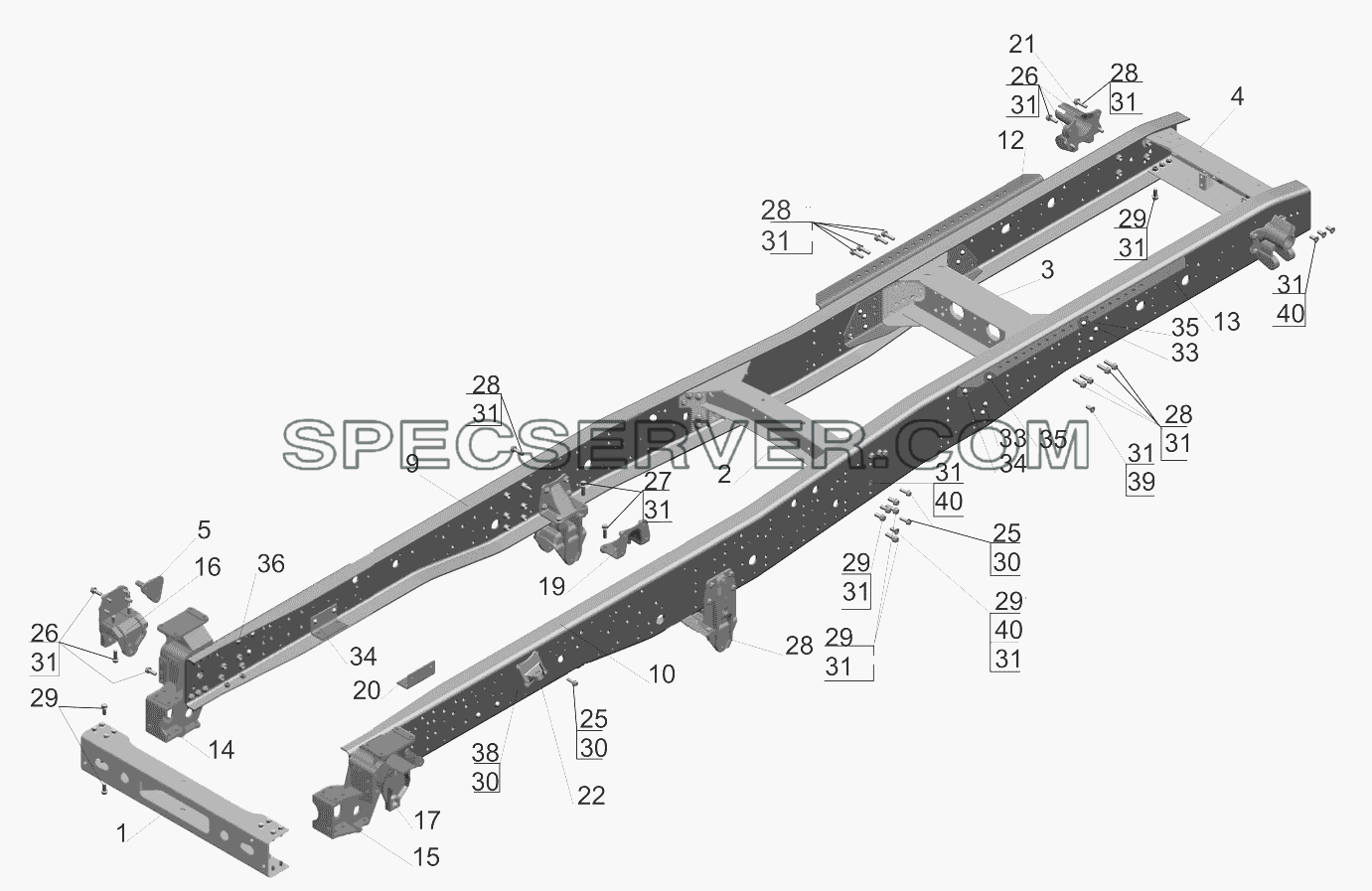

Рама 5440В9-2801002-030 для МАЗ-5440B9, 6430B9 (список запасных частей)
Рама 5440В9-2801002-030 для МАЗ-5440B9, 6430B9 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
643069-2801080 |
Поперечина |
2 |
|
6430-2801100 |
Поперечина |
3 |
|
544008-2801162-020 |
Поперечина |
4 |
|
6430-2801172-010 |
Поперечина |
5 |
|
6430-5003073-010 |
Кронштейн |
9 |
|
5440В9-2801020-030 |
Лонжерон правый |
10 |
|
5440В9-2801021-030 |
Лонжерон левый |
11 |
|
544008-2801045-020 |
Усилитель |
12 |
|
544008-2801074-020 |
Усилитель |
13 |
|
544008-2801075-020 |
Усилитель |
14 |
|
6430-2801088 |
Кронштейн |
15 |
|
6430-2801089 |
Кронштейн |
16 |
|
6430-2902444 |
Кронштейн правый |
17 |
|
6430-2902445 |
Кронштейн левый |
18 |
|
6430-2902447 |
Кронштейн |
19 |
|
6430-2902462 |
Усилитель |
20 |
|
6430-2906064 |
Усилитель |
21 |
|
5440-2916044 |
Кронштейн |
22 |
|
6430-3403190 |
Кронштейн |
25 |
|
0233101400401 |
Болт М14х1.5х40 |
25 |
|
06.02813-4913 |
Болт М14х1.5-6gх40-10.9 |
25 |
|
372304-20 |
Болт М14х1,5-6gх40 |
26 |
|
0233101600400 |
Болт М16х1.5х40 |
26 |
|
06.02813-5013 |
Болт М16х1.5-6gх40-10.9 |
26 |
|
372580-20 |
Болт М16х1.5-6gх40 |
27 |
|
0233101600451 |
Болт М16х1.5х45 |
27 |
|
06.02813-5014 |
Болт М16х1.5-6gх45-10.9 |
27 |
|
372581-20 |
Болт М16х1.5-6gх45 |
28 |
|
0233101600500 |
Болт М16х1,5х50 |
28 |
|
06.02813-5015 |
Болт М16х1,5х50-10.9 |
28 |
|
372582-20 |
Болт М16х1,5-6gх50 |
29 |
|
0233101600350 |
Болт М16х1.5-6gх35 |
29 |
|
06.02813-5012 |
Болт М16х1.5-6gх35-10.9 |
29 |
|
372584-20 |
Болт М16х1.5-6gх35 |
30 |
|
06.11251-2005 |
Гайка М14х1.5-10-9 |
30 |
|
1011701401501 |
Гайка М14х1,5 |
30 |
|
374581-20 |
Гайка М14х1,5-6Н |
31 |
|
06.11251-2008 |
Гайка DIN 6923 М16х1,5-10 |
31 |
|
1011701601502 |
Гайка М16х1,5 |
31 |
|
374582-20 |
Гайка М16х1,5-6Н |
33 |
|
376987 |
Заклепка 14х36 |
34 |
|
377187 |
Заклепка 16х36 |
35 |
|
377190 |
Заклепка 16х45 |
36 |
|
377197 |
Заклепка 16х45 |
38 |
|
0042101400400 |
Винт М14х1,5х40 |
38 |
|
401056 |
Винт М14х1.5х40 |
39 |
|
0042101400450 |
Винт М16х1,5х45 |
39 |
|
401075 |
Винт М16х1,5-6gх45 |
40 |
|
0042101600350 |
Винт М16х1,5х35 |
40 |
|
401076 |
Винт М16х1,5-6gх35 |

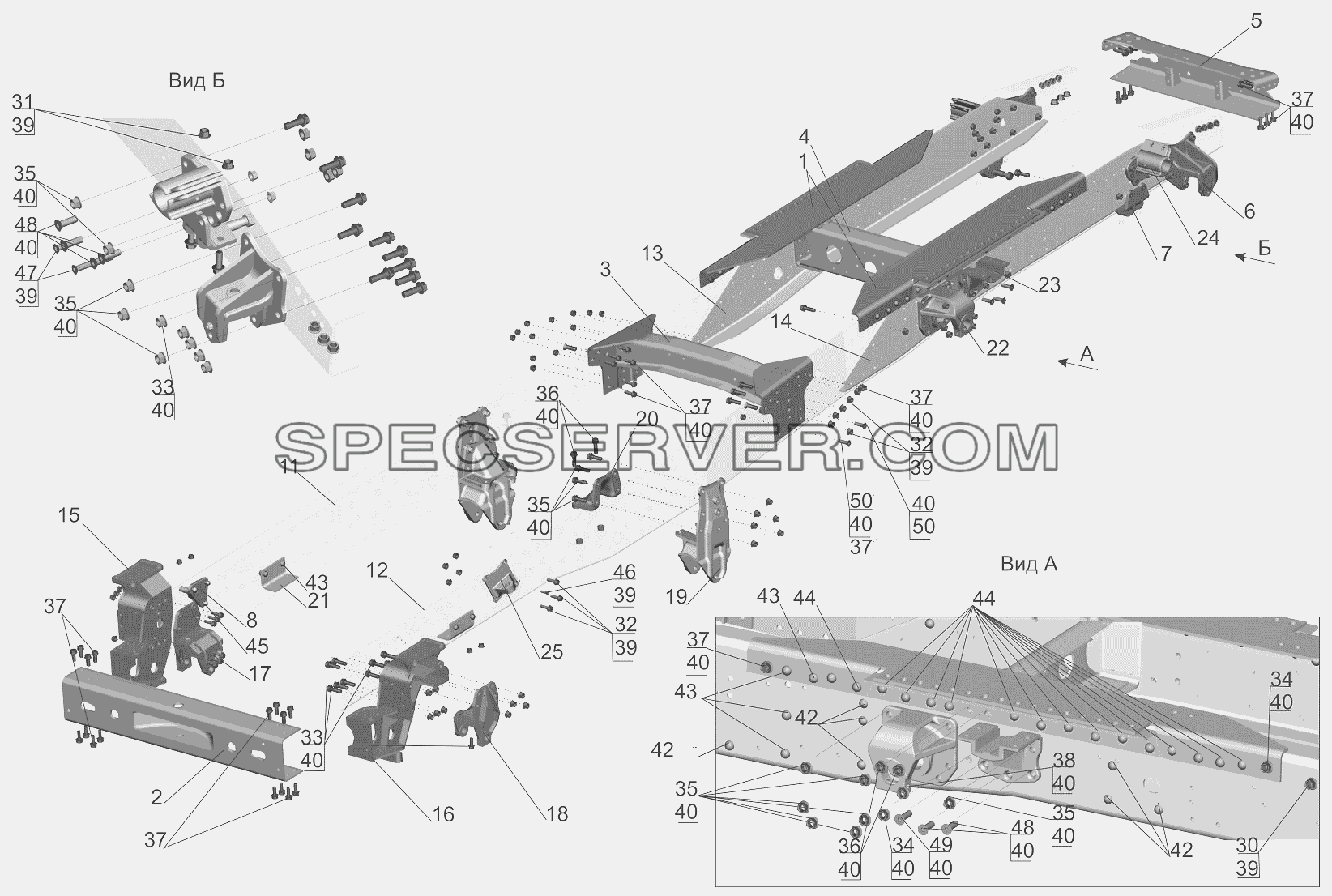

Рама 5440В9-2801002-010 для МАЗ-5440B9, 6430B9 (список запасных частей)
Рама 5440В9-2801002-010 для МАЗ-5440B9, 6430B9 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
544008-2801073-001 |
Усилитель |
2 |
|
643069-2801080 |
Поперечина |
3 |
|
6430-2801100 |
Поперечина |
4 |
|
544008-2801152-020 |
Поперечина |
5 |
|
6430-2801172-010 |
Поперечина |
6 |
|
500А-2912446 |
Кронштейн задней рессоры, задний |
7 |
|
64221-2906042 |
Кронштейн |
8 |
|
6430-5003073-010 |
Кронштейн |
11 |
|
5440В9-2801020-010 |
Лонжерон рамы |
12 |
|
5440В9-2801021-010 |
Лонжерон рамы |
13 |
|
544008-2801044-010 |
Усилитель |
14 |
|
544008-2801045-010 |
Усилитель |
15 |
|
6430-2801088 |
Кронштейн |
16 |
|
6430-2801089 |
Кронштейн |
17 |
|
6430-2902444 |
Кронштейн правый |
18 |
|
6430-2902445 |
Кронштейн левый |
19 |
|
5550-2902447 |
Кронштейн |
20 |
|
5309-2902462 |
Усилитель кронштейна |
21 |
|
6430-2906064 |
Усилитель |
22 |
|
5440-2912444 |
Кронштейн |
23 |
|
5440-2913444 |
Кронштейн |
24 |
|
5432-2913444-01 |
Кронштейн |
25 |
|
6430-3403190 |
Кронштейн |
30 |
|
0233101400351 |
Болт М14х1.5х35 |
30 |
|
06.02813-4912 |
Болт М14х1.5-6gх35-10.9 |
30 |
|
372303-20 |
Болт М14х1,5-6gх35 |
31 |
|
0233101400501 |
Болт М14х1.5х50 |
31 |
|
06.02813-4915 |
Болт М14х1.5-6gх50-10.9 |
31 |
|
372306-20 |
Болт М14х1,5-6gх50 |
32 |
|
0233101400401 |
Болт М14х1.5х40 |
32 |
|
06.02813-4913 |
Болт М14х1.5-6gх40-10.9 |
32 |
|
372304-20 |
Болт М14х1,5-6gх40 |
33 |
|
0233101600400 |
Болт М16х1.5х40 |
33 |
|
06.02813-5013 |
Болт М16х1.5-6gх40-10.9 |
33 |
|
372580-20 |
Болт М16х1.5-6gх40 |
34 |
|
0233101600451 |
Болт М16х1.5х45 |
34 |
|
06.02813-5014 |
Болт М16х1.5-6gх45-10.9 |
34 |
|
372581-20 |
Болт М16х1.5-6gх45 |
35 |
|
0233101600500 |
Болт М16х1,5х50 |
35 |
|
06.02813-5015 |
Болт М16х1,5х50-10.9 |
35 |
|
372582-20 |
Болт М16х1,5-6gх50 |
36 |
|
0233101600550 |
Болт М16х1,5х55 |
36 |
|
06.02813-5016 |
Болт М16х1,5х55-10.9-МАN 183-В1 |
36 |
|
372583-20 |
Болт М16х1,5-6gх55 |
37 |
|
0233101600350 |
Болт М16х1.5-6gх35 |
37 |
|
06.02813-5012 |
Болт М16х1.5-6gх35-10.9 |
37 |
|
372584-20 |
Болт М16х1.5-6gх35 |
38 |
|
0233101600600 |
Болт М16х1,5х60 |
38 |
|
06.02813-5017 |
Болт М16х1,5х60-10.9 |
38 |
|
372585-20 |
Болт М16х1,5-6gх60 |
39 |
|
06.11251-2005 |
Гайка М14х1.5-10-9 |
39 |
|
1011701401501 |
Гайка М14х1,5 |
39 |
|
374581-20 |
Гайка М14х1,5-6Н |
40 |
|
06.11251-2008 |
Гайка DIN 6923 М16х1,5-10 |
40 |
|
1011701601502 |
Гайка М16х1,5 |
40 |
|
374582-20 |
Гайка М16х1,5-6Н |
42 |
|
376987 |
Заклепка 14х36 |
43 |
|
377187 |
Заклепка 16х36 |
44 |
|
377190 |
Заклепка 16х45 |
45 |
|
377197 |
Заклепка 16х45 |
46 |
|
0042101400400 |
Винт М14х1,5х40 |
46 |
|
401056 |
Винт М14х1.5х40 |
47 |
|
0042101400500 |
Винт М14х1,5х50 |
47 |
|
401057 |
Винт М14х1,5-6gх50 |
48 |
|
0042101600500 |
Винт М16х1,5х50 |
48 |
|
401069-10 |
Винт М16х1,5-6gх50 |
49 |
|
0042101600650 |
Винт М16х1,5х65 |
49 |
|
401071-10 |
Винт М16х1,5-6gх65 |
50 |
|
0042101600350 |
Винт М16х1,5х35 |
50 |
|
401076 |
Винт М16х1,5-6gх35 |
| |
