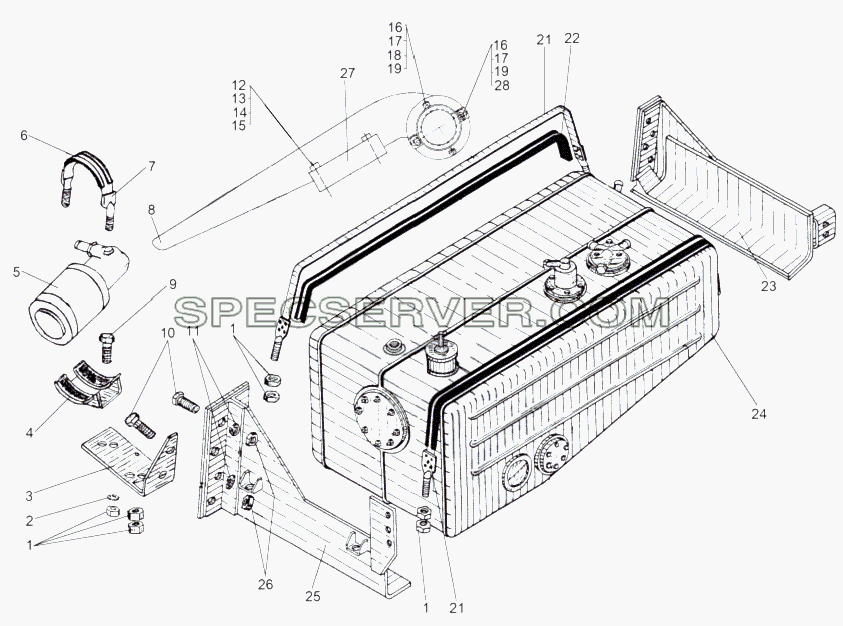

Запчасти: Установка масляного бака двигателя и задней выхлопной трубы для МАЗ-543 (7310)

Установка масляного бака двигателя и задней выхлопной трубы для МАЗ-543 (7310) (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	250512	Гайка М10-6Н
2	252136	Шайба 10.ОТ
3	543-1021012-10	Кронштейн
4	543-1021022-10	Упор
5	0000-1021085	Насос МЗН-2
6	543-1021023-10	Прокладка
7	543-1021014-10	Хомут МЗН
8	543-1015748	Труба выхлопная
9	201496	Болт
10	201593	Болт М14-6gх50
11	252138	Шайба 14.ОТ
12	201418	Болт М6-6gх16
13	250508	Гайка М6-6Н
14	252004	Шайба 6
15	252134	Шайба 6Т
16	200263	Болт М8-6gх35
17	250510	Гайка М8-6Н
18	252005	Шайба 8
19	252135	Шайба 8Т
20	543-1015794-А	Патрубок впускной
21	543-1018160-10	Хомут крепления бака
22	543-1018163-01	Прокладка хомута
23	543-1018101	Кронштейн маслобака
24	543-1018010	Бак масляный двигателя
26	250558	Гайка М14-6Н
27	543-1015310	Лист предохранительный
28		Прокладка

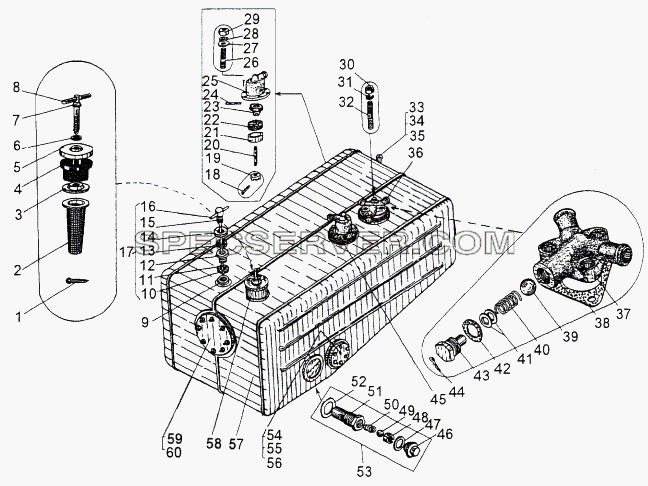

Запчасти: Бак масляный двигателя 543-1018010 для МАЗ-543 (7310)

Бак масляный двигателя 543-1018010 для МАЗ-543 (7310) (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	258024	Шплинт 2,5х16
2	543-1018256	Фильтр
3	543-1018276	Донышко пробки
4	543-1018271	Пробка заливной горловины
5	543-1018273	Крышка пробки
6	535А-1406019	Прокладка
7	543-1018274	Винт пробки заливной горловины
8	543-1018097	Штифт
9	543-1018207	Фланец с трубой
10	535А-1018157	Кольцо уплотнительное
11	543-1018096	Линейка уровня масла
12	543-1101075	Втулка
13	543-1101044-10	Прокладка линейки
14	543-1101055	Шайба линейки
15	543-1101042	Головка линейки
16	535А-1101043	Ручка топливной линейки
17	543-1018080	Указатель уровня масла
18	258003	Шплинт 1,6х20
19	250983	Гайка М6-6Н
20	373425	Шпилька
21	543-1018328	Стакан
22	543-1018323-Б	Фильтрующий элемент
23	543-1018318	Труба направляющая
24	543В-1101710	Решетка суфлера
25	543-1018312	Корпус суфлера
26	373236	Шпилька М8х20
27	252005	Шайба 8
28	252135	Шайба 8Т
29	250511	Гайка М8х1-6Н
30	250513	Гайка М10х1-6Н
31	252136	Шайба 10.ОТ
32	373264	Шпилька М10
33	543-1018225	Пеногаситель
34	543-1018833	Прокладка
35	216524	Шпилька М8х18
36	537-1018725-Б	Клапан редукционный в сборе
37	537-1018727-Б	Корпус редукционного клапана
38	537-1018745	Прокладка редукционного клапана
39	0000-1018201	Шарик 19.050-60
40	535А-5713132	Пружина редукционного клапана
41	375828	Шайба 12
42	535А-1035040	Кольцо уплотнительное
43	537-1018753	Винт редукционного клапана
44	258255	Шплинт 1,2х225
45	543-1018310-01	Суфлер масляного бака
46	535А-1018542-Б	Пробка сливная масляного бака
47	535А-1018544-Б	Прокладка сливной пробки
48	543-1718370	Седло клапана
49	0000-3410201	Шарик 26.988-100
50	543-1718366	Пружина клапана
51	543-1718364	Корпус клапана
52	547В-1101353	Прокладка
53	543-1718360	Клапан сливной
54	543-10183407-Б	Крышка заборника
55	543-1018398	Фильтр заборника
56	0000-1018847	Кольцо У-65х60-2
57	543-1018014	Корпус масляног8о бака
58	543-1018270	Пробка заливной горловины
59	543-1101394	Крышка топливного бака
60	535А-1503074	Кольцо уплотнительное

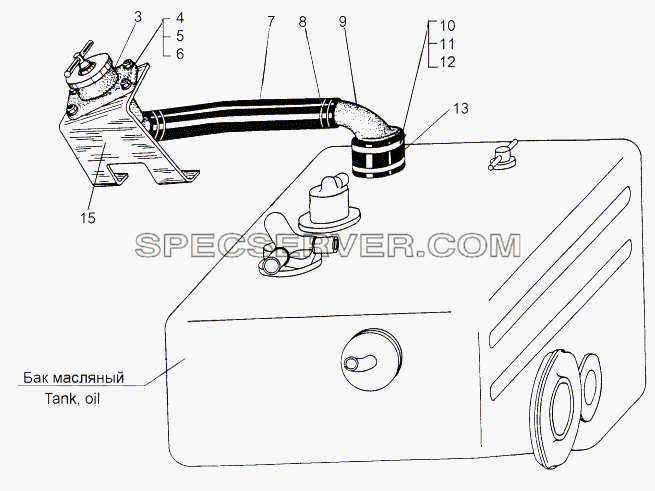

Запчасти: Установка маслоналивной горловины 543М-1000034 для МАЗ-543 (7310)

Установка маслоналивной горловины 543М-1000034 для МАЗ-543 (7310) (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
3	543-1718152-20	Горловина заливная
4	201458	Болт М8-6gх25
5	250510	Гайка М8-6Н
6	252135	Шайба 8Т
7	543В-1753244	Рукав
8	64229-1303514	Хомут
9	543М-1018074	Патрубок
10	297575	Шплинт 5,6х22
11	297580	Пряжка
12	297588	Лента
13	543М-1018073	Рукав d.70
15	543М-1018094-10	Кронштейн

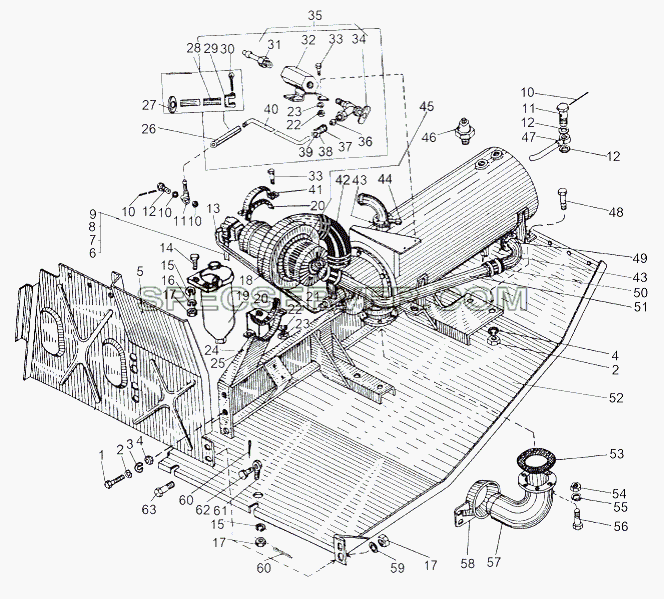

Установка подогревателя 543-1000022, 543М-1000022 для МАЗ-543 (7310) (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	201542	Болт М12-6gх35
2	250514	Гайка М12-6Н
3	252007	Шайба 12
4	252137	Шайба 12.ОТ
5	543-1015724	Лист защитный
6	401120	Гайка накидная
7	379737	Угольник
8	379277	Муфта конусная 6
9	543-1015376	Дренажная трубка
10	258250	Шплинт 1,2х100
11	537-3509276	Штуцер
12	535А-1104237	Прокладка
13	543-1015308	Труба топливная
14	201501	Болт М10-6gх35
15	252156	Шайба 10Л
16	252006	Шайба 10
17	250512	Гайка М10-6Н
18	ПЖД600Е-1015008	Подогреватель
19	543-1015340	Фильтр
20	543-1015178	Прокладка кронштейна
21	543-1015189	Прокладка
22	252135	Шайба 8Т
23	250510	Гайка М8-6Н
24	543-1015090-02	Балка крепления подогревателя
25	79111-1015090-01	Балка крепления подогревателя
26	543-1104212	Шланг 8х70
27	543-3506226-А	Прокладка
28	297582	Лента
29	297580	Пряжка
30	297575	Шплинт 5,6х22
31	543-1015160-10	Переходник
32	543-1015152-10	Переходник
33	201456	Болт М8-6gх20
34	375-1104014-Б	Кран ВП-6
35	543М-1015150	Кран с переходником
36	379275	Муфта
37	405625	Гайка М14х1,5-5Н6Н
38	379225	Гайка М14х1,5-6Н
39	405422	Штуцер
40	543-1015172	Топливопровод
41	543-1015176	Обойма кронштейна
42	543-1015321-02	Шланг
43	543-1015186	Прокладка
44	315Ш6	Кляммер
45	543-1015806	Чехол
46	ТМ111-38080000-01	Датчик сигнализатора ТМ111-01
47	543-1303280	Труба пароотводящая
48	201540	Болт М12-6gх30
49	543-1015184	Патрубок подводящий подогревателя
50	64229-1303506	Хомут
51	543-1015194-А	Труба от нагнетателя к подогревателю
52	543-1015721-01	Лист предохранительный
53	543-1015188	Прокладка
54	250508	Гайка М6-6Н
55	252134	Шайба 6Т
56	201422	Болт М6-6gх25
57	543-1015612-А	Выхлопная труба
58	543-1015490	Экран защитный
59	252039	Шайба 10
60	258039	Шплинт 3,2х20
61	543-1015727	Откидной болт
62	260058	Палец 10х30
63	201496	Болт
64	537-1104530	Угольник поворотный с патрубком в сборе

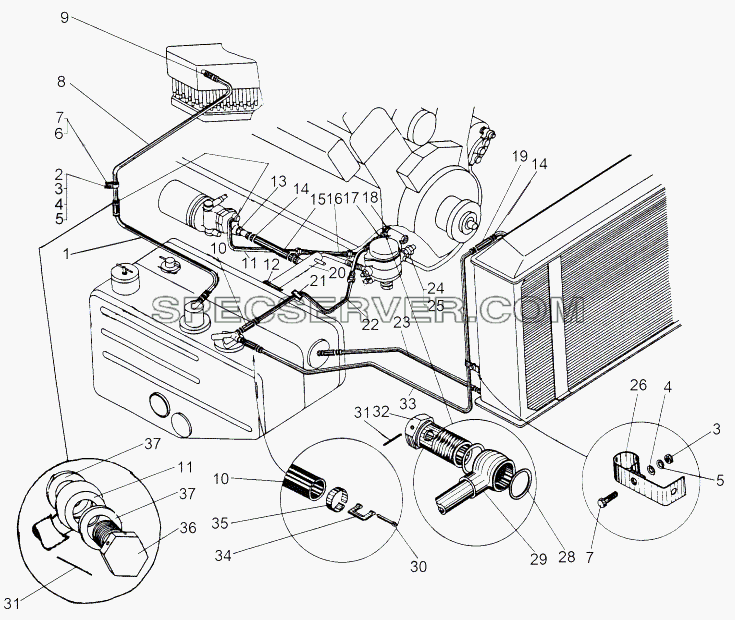

Монтажная схема масляной системы двигателя 543, 543А для МАЗ-543 (7310) (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	543-1018278-20	Труба суфлирующая
2	201420	Болт М6-6gх20
3	250508	Гайка М6-6Н
4	252004	Шайба 6
5	252134	Шайба 6Т
6	543-3506222	Прокладка
7	379168	Кляммер
8	543-1018288-30	Труба суфлирующая
9	535А-8101036	Шланг соединительный
10	543-1303099	Рукав
11	543-1021031	Труба отводящая
12	543-1018222	Прокладка
13	401567	Наконечник
14	543-1303530	Хомут
15	543-1021066	Шланг соединительный
16	543-1018435	Шланг соединительный гибкий
17	543-1018187	Труба от насоса к шлангу
18	535А-1804391	Шланг соединительный
19	537-1018184	Шланг соединительный
20	543-1018168	Труба к насосу двигателя
21	379174	Кляммер
22	543-1018778	Труба к клапану
23	543-1018760	Труба от радиатора
24	543-1021046	Труба отводящая к двигателю
25	375992	Шайба
26	379679	Кляммер
27	201422	Болт М6-6gх25
28	535А-1018157	Кольцо уплотнительное
29	543-1018191	Угольник поворотный
30	297575	Шплинт 5,6х22
31	258255	Шплинт 1,2х225
32	0000-1000044	Зажим поворотного угольника 312-74
33	543-1018763	Труба от клапана к радиатору
34	297580	Пряжка
35	297584	Лента
36	535А-1035047	Зажим поворотного угольника
37	535А-1035040	Кольцо уплотнительное

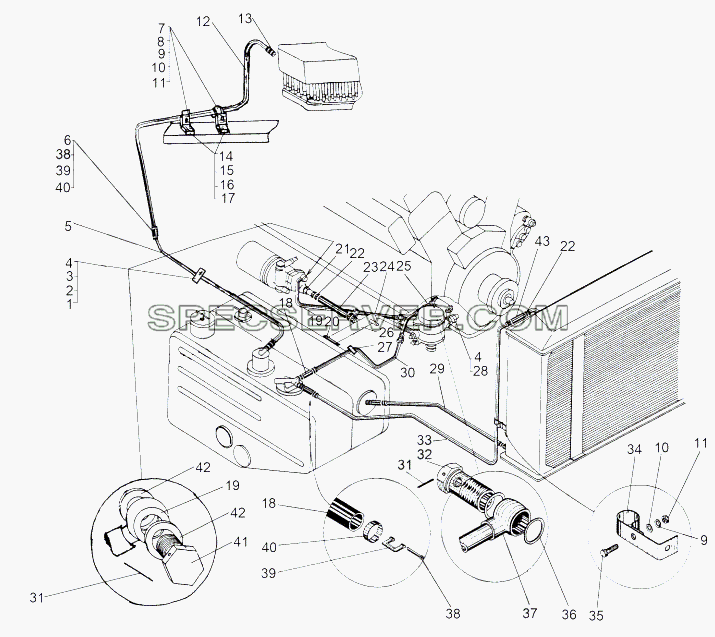

Монтажная схема масляной системы двигателя 543М для МАЗ-543 (7310) (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	297588	Лента
2	543-4216151-А2	Прокладка
4	375992	Шайба
5	543-1018278-20	Труба суфлирующая
6	535А-8101036	Шланг соединительный
7	315404	Кляммер
8	201418	Болт М6-6gх16
9	252134	Шайба 6Т
10	252004	Шайба 6
11	250508	Гайка М6-6Н
12	543М-1018288-30	Труба суфлирующая
13	543М-1018298	Шланг соединительный
14	5335-3570186-10	Кронштейн
15	201456	Болт М8-6gх20
16	250510	Гайка М8-6Н
17	252135	Шайба 8Т
18	543-1303099	Рукав
19	543-1021031	Труба отводящая
20	543-1018222	Прокладка
21	401567	Наконечник
22	543-1303530	Хомут
23	543-1021066	Шланг соединительный
24	543-1018435	Шланг соединительный гибкий
25	543-1018187	Труба от насоса к шлангу
26	543-1018168	Труба к насосу двигателя
27	379174	Кляммер
28	543-1021046	Труба отводящая к двигателю
29	543-1018760	Труба от радиатора
30	543-1018778	Труба к клапану
31	258255	Шплинт 1,2х225
33	543-1018763	Труба от клапана к радиатору
34	379679	Кляммер
35	201420	Болт М6-6gх20
36	535А-1018157	Кольцо уплотнительное
37	543-1018191	Угольник поворотный
38	297575	Шплинт 5,6х22
39	297580	Пряжка
40	297584	Лента
41	535А-1035047	Зажим поворотного угольника
42	535А-1035040	Кольцо уплотнительное
43	537-1018184	Шланг соединительный
