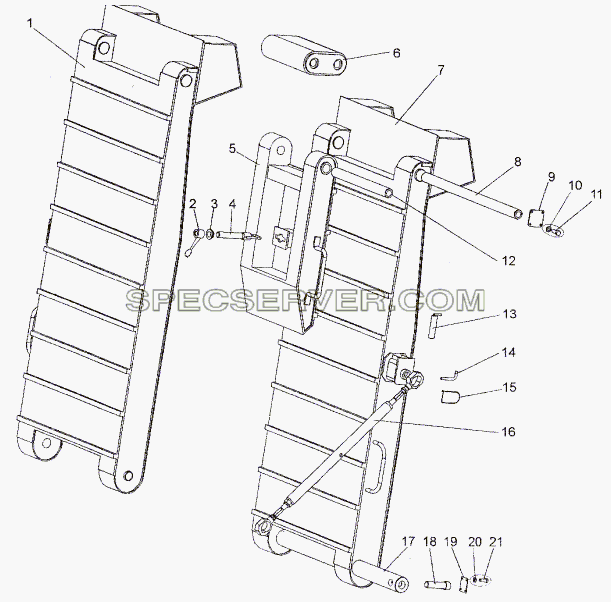

№		Номер детали	Наименование запчасти
1		93782-8523010-20	Трап правый
2		5247Г-8523146	Рукоятка крепления трапа
3		5247Г-8523154	Втулка
4		93782-8523140	Винт крепления трапа
5		93782-8523310	Трап малый правый
6		93782-8523410	Звено соединительное
7		93782-8523011-20	Трап левый
8		93782-8523132	Труба
9		93782-8523136	Крышка
10		252136	Шайба 10 ОТ
11		201497	Болт М10-6gх25
12		93782-8523138	Труба
13		93782-8523180	Палец
14		93782-8523160	Палец
15		6515-8510094	Запор
16		93782-8523200	Талреп
17		93782-8523131	Ось опорная трапа
18		93782-8523181	Палец
19		9101-8523164	Крышка
20		252135	Шайба 8Т
21		201456	Болт М8-6gх20

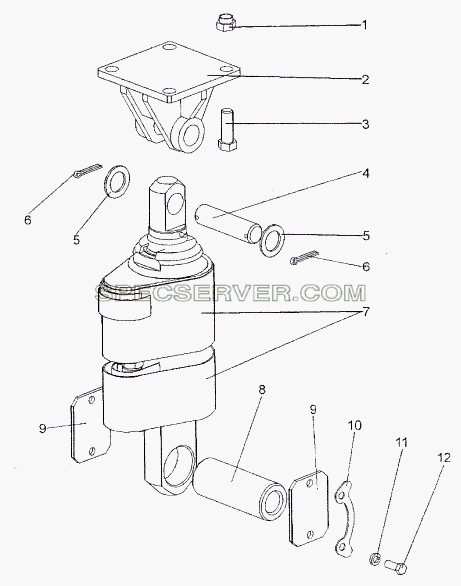

Установка механизма подъема трапов для МЗКТ-93782 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		374634	Гайка М16х1,5-6Н
2		93782-8525050	Кронштейн
3		371341-01	Болт М16х1,5-6gх45
4		93782-8525100	Палец
5		376212	Шайба 28
6		258069	Шплинт 5х36
7		93782-8525008	Гидроцилиндр с кожухом
8		93782-8525108	Труба
9		99943-8525106	Крышка
10		7922-1907075	Пластина стопорная
11		252136	Шайба 10 ОТ
12		201497	Болт М10-6gх25

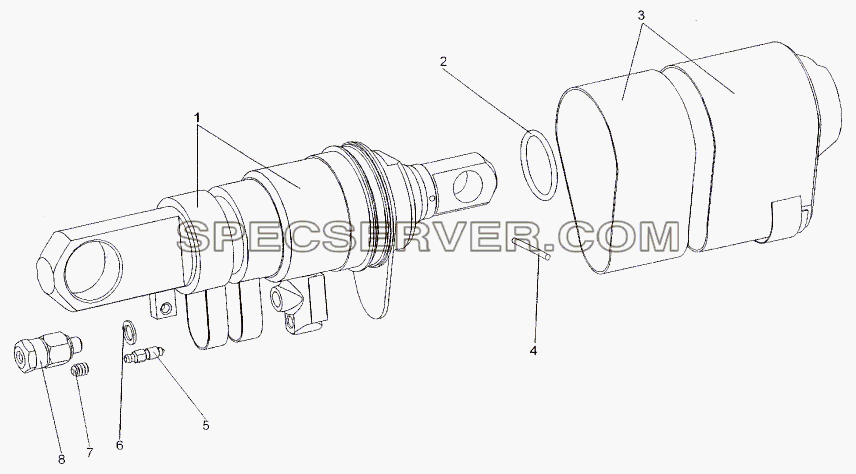

Гидроцилиндр с кожухом 93782-8525008 для МЗКТ-93782 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		93782-8525010-10	Гидроцилиндр
2		0000-3508776	Кольцо 055-065-58-2-2
3		93782-8525200	Кожух с фланцем
4		93782-8525222	Фиксатор
5		543-3501048	Клапан перепускной
6		409281	Прокладка 14М3
7		12-3501049	Колпачок клапана
8		93782-8525230	Клапан замедляющий

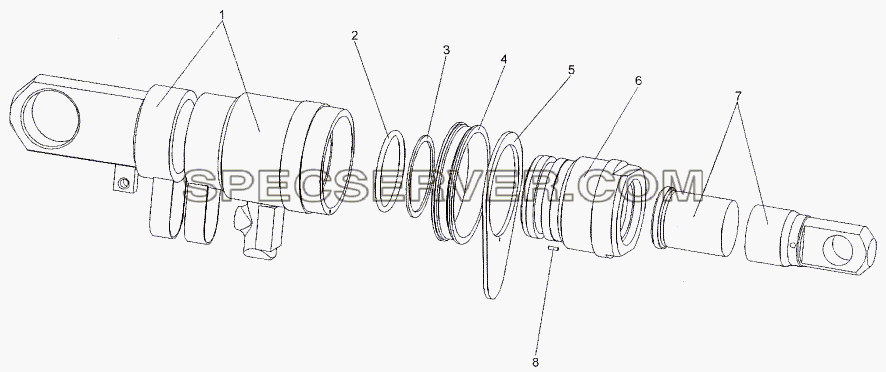

Гидроцилиндр 93782-8525010-10 для МЗКТ-93782 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		93782-8525012-10	Корпус
2		0000-2905784	Кольцо 070-080-58-2-2
3		93783-8525080	Шайба защитная
4		93783-8525033	Кольцо защитное
5		93783-8525034	Фланец
6		93782-8525026	Крышка со втулками
7		93782-8525030-10	Шток
7		93782-8525030-11	Шток
7		93782-8525030-12	Шток
8		258598	Штифт 3х10

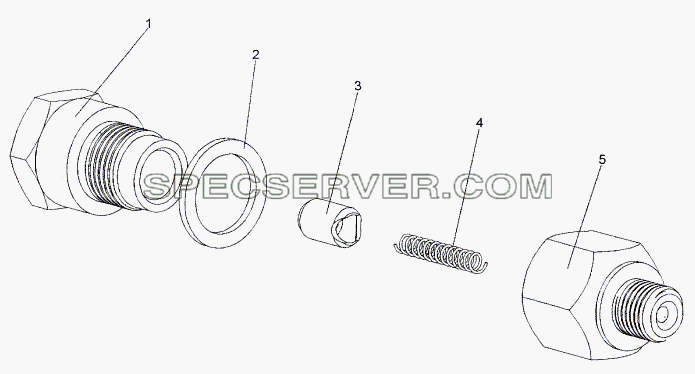

Клапан замедляющий 93782-8525230 для МЗКТ-93782 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		93782-8525234	Крышка
2		409284	Прокладка 20М3
3		93782-8525126	Клапан
4		547А-1705068	Пружина
5		93782-8525232	Корпус

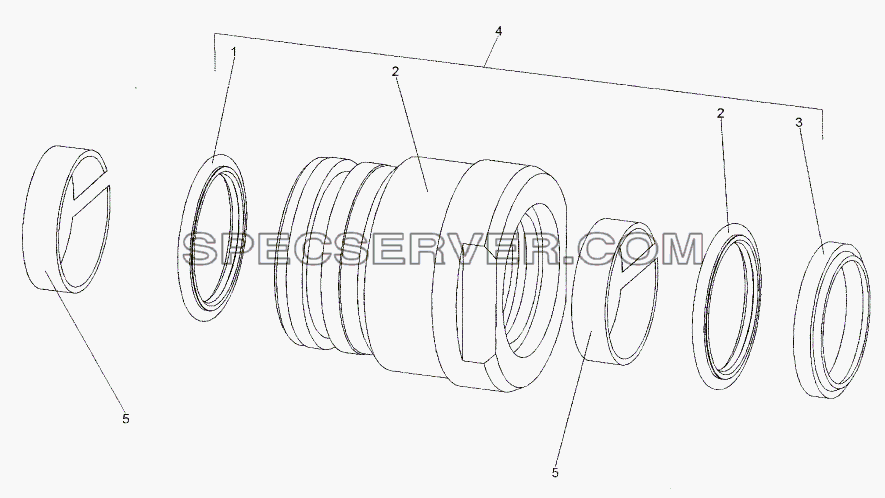

Крышка со втулками 93782-8525026 для МЗКТ-93782 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		0001-8525021	Уплотнение
1		0001-8525022	Уплотнение
1		0001-8525023	Уплотнение стержня
1		0001-8525072	Уплотнение стержня
1		93783-8525037	Уплотнение
2		93782-8525022-10	Крышка
2		93782-8525022-11	Крышка
2		93782-8525022-12	Крышка
3		0001-8525018	Скребок
3		0001-8525019	Скребок
3		0001-8525020	Скребок
4		93782-8525015	Крышка с уплотнением
5		0001-8525075	Кольцо направляющее
5		0001-8525076	Кольцо направляющее
5		93783-8525028	Втулка
5		93783-8525028-01	Втулка
5		93783-8525051	Кольцо направляющее
