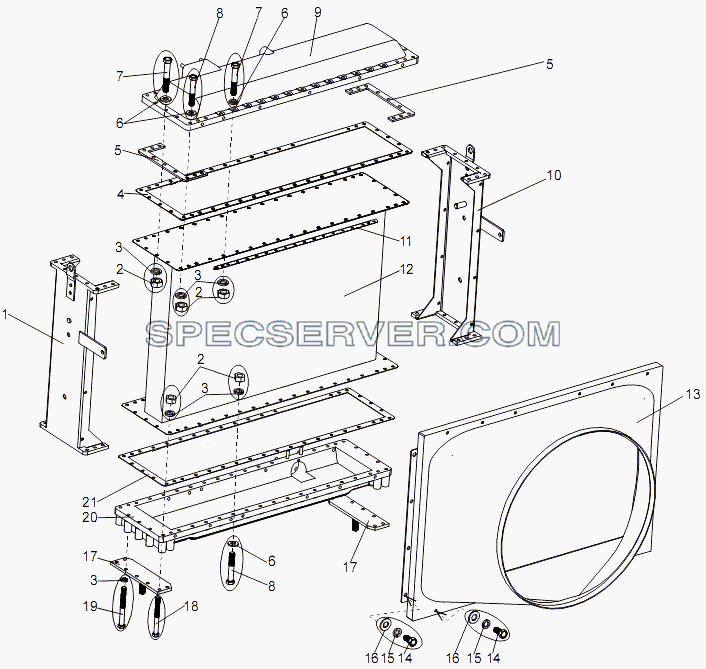

№		Номер детали	Наименование запчасти
1		7930-1301101	Стойка радиатора
2		250512	Гайка М10-6Н
3		252136	Шайба 10 ОТ
4		7929-1301057	Прокладка радиатора
5		74101-1301109	Фланец регулировочный
6		252006	Шайба 10
7		200319	Болт М10-6gх50
8		200320	Болт М10-6gх55
9		7930-1301037	Бачок радиатора
10		7930-1301100	Стойка радиатора
11		7929-1301120	Накладка
12		7929-1301020	Сердцевина радиатора
13		7930-1301216	Кожух радиатора
14		201454	Болт М8-6gх16
15		252135	Шайба 8Т
16		252005	Шайба 8
17		74101-1301114	Опора
18		371165	Болт М10-6gх95
19		370565	Болт М10-6gх90
20		7930-1301052	Бачок радиатора
21		74101-1301096	Прокладка перегородки

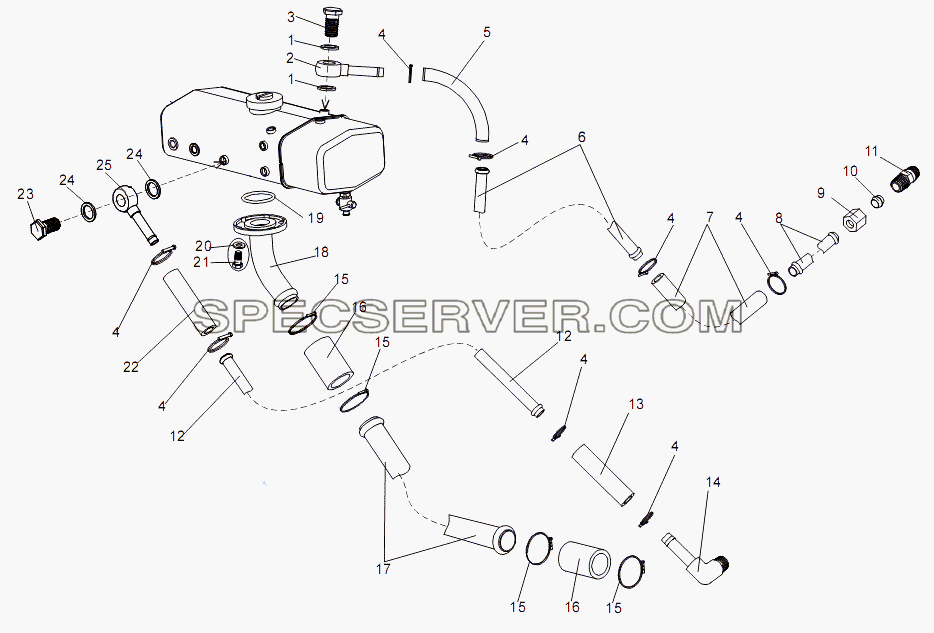

Подсоединение трубопроводов к расширительному бачку для МЗКТ-7930-200 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		535А-1503034	Прокладка
1		7930-1303106	Прокладка
2		7413-1303122	Штуцер поворотный
3		371016	Болт 1-1-10
4		379929	Хомут 22
5		543-1303239	Шланг 10
6		7930-1303202	Трубка пароотводящая
7		547А-1712412	Рукав
8		7930-1303206	Трубка пароотводящая
9		405641	Гайка накидная 10
10		314802	Муфта конусная 10
11		379029	Ниппель
12		7930-1303204	Труба пароотводящая
13		7911-1303262	Рукав
14		402996	Угольник
15		379956	Хомут 36
16		543-1303099	Шланг 25
17		7930-1303220	Труба
18		7930-1303216	Патрубок
19		0000-1716753	Кольцо 035-040-30-2-2
20		252134	Шайба 6Т
21		201416	Болт М6-6gх12
22		537-1303110	Шланг 12
23		371018	Болт 1-1-12
24		7413-1303105	Прокладка
24		7930-1303105	Прокладка
25		7413-1303124	Штуцер поворотный

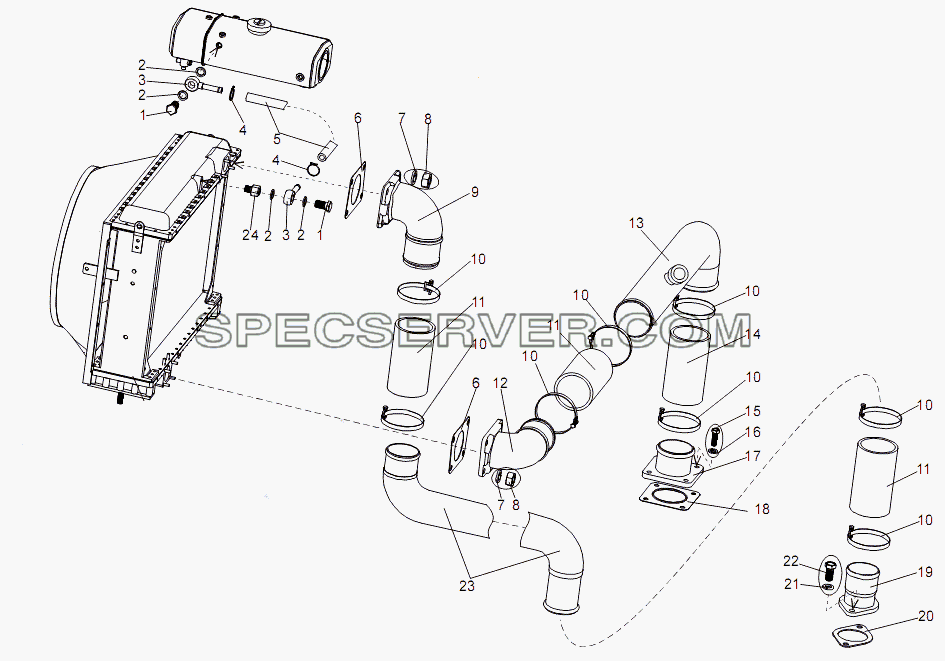

Подсоединение трубопроводов к радиатору для МЗКТ-7930-200 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		371016	Болт 1-1-10
2		535А-1503034	Прокладка
2		7930-1303106	Прокладка
3		7413-1303122	Штуцер поворотный
4		379921	Хомут 18
5		547А-1712412	Рукав
6		7929-1303118	Прокладка
7		252136	Шайба 10 ОТ
8		250513	Гайка М10х1-6Н
9		7930-1303100-10	Патрубок верхний
10		64221-1303570	Хомут
11		7413-1303010	Рукав
12		7930-1303101-10	Патрубок нижний
13		7930-1303152-10	Труба подводящая насоса
14		543-1303010	Рукав Ф70
15		201458	Болт М8-6gх25
16		252155	Шайба 8Л
17		7930-1303380-10	Патрубок насоса
18		7930-1303084-10	Прокладка
19		7930-1303103-10	Патрубок двигателя
20		79092-1303245	Прокладка
21		252156	Шайба 10Л
22		201495	Болт М10-6gх20
23		7930-1303143-10	Труба радиатора подводящая
24		404230	Штуцер

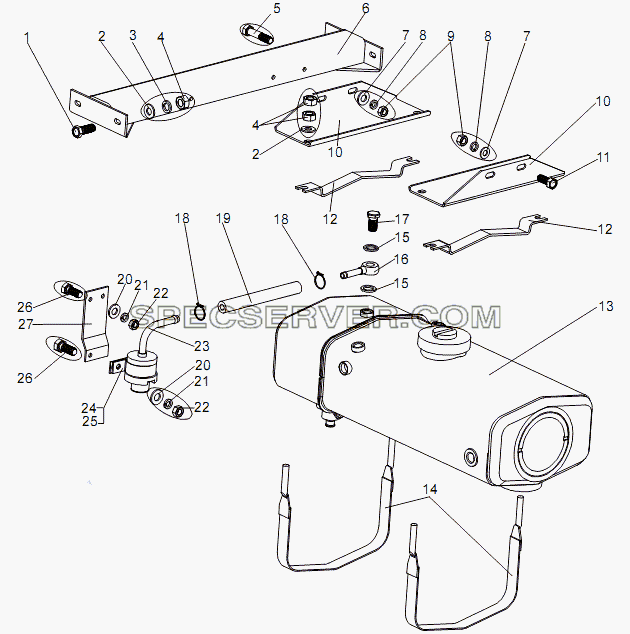

Установка бачка расширительного и клапана редукционного для МЗКТ-7930-200 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		201497	Болт М10-6gх25
2		252006	Шайба 10
3		252136	Шайба 10 ОТ
4		250512	Гайка М10-6Н
5		200272	Болт М8-6gх65
6		7930-1311060	Стяжка
7		252005	Шайба 8
8		252135	Шайба 8Т
9		250510	Гайка М8х1-6Н
10		7930-1311050	Кронштейн
11		201456	Болт М8-6gх20
12		79092-1311146	Подкладка
13		79092-1311010-20	Бачок расширительный
14		79092-1311126	Хомут
15		535А-1503034	Прокладка
15		7413-1303106	Прокладка М14х1,5
16		7413-1303122	Штуцер поворотный
17		371016	Болт 1-1-10
18		379921	Хомут 18
19		535А-3506408	Рукав Ф10
20		252004	Шайба 6
21		252134	Шайба 6Т
22		250508	Гайка М6-6Н
23		7929-1304010	Клапан редукционный
24		401873	Кляммер
25		543-4216151-А2	Прокладка кляммера
26		201420	Болт М6-6gх20
27		7930-1304072	Кронштейн

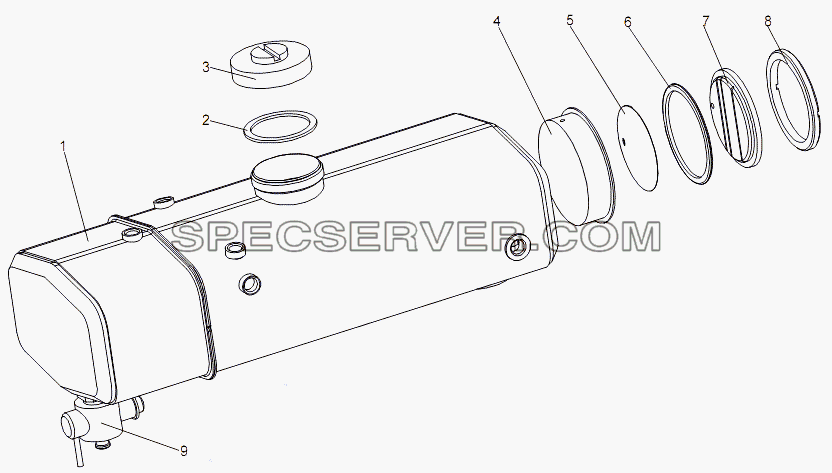

Бачок расширительный для МЗКТ-7930-200 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		79092-1311012-20	Бачок расширительный
2		7929-1311108	Кольцо
3		7929-1311110	Крышка заливной горловины
4		79092-1311036	Корпус указателя уровня
5		79092-1311066	Отражатель
6		0000-4202801	Кольцо 104-110-36-2-2
7		79092-1311040	Стекло указателя уровня
8		79092-1311160	Гайка
9		0000-1753070	Кран ПС-7

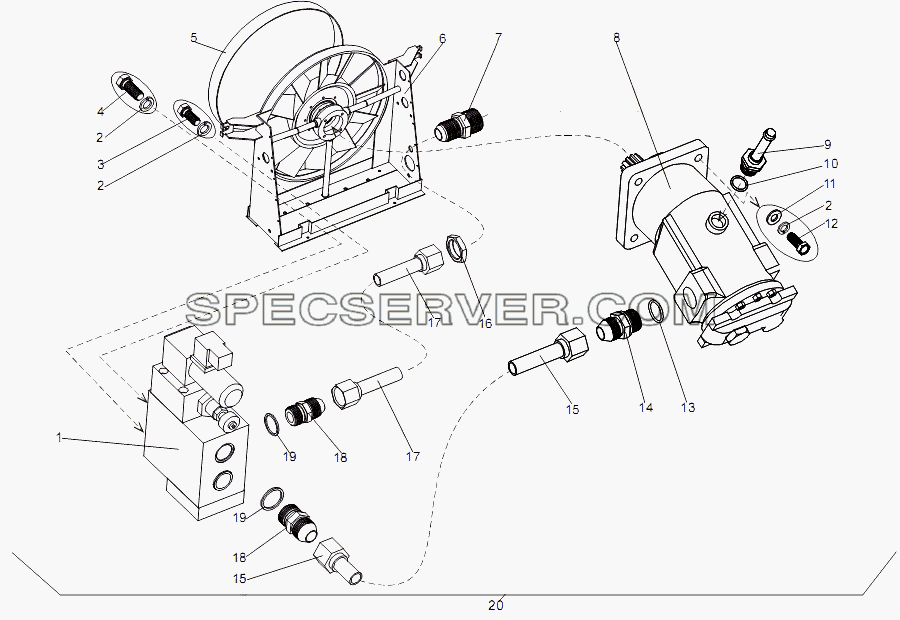

Установка вентилятора с приводом (магистраль низкого давления) для МЗКТ-7930-200 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7930-1915010-10	Клапанная коробка
2		252156	Шайба 10Л
3		201495	Болт М10-6gх20
4		370862	Болт М10-6gх28
5		7930-1308068	Уплотнитель
6		7930-1308008	Вентилятор
7		7930-1922058	Соединитель
8		0000-1903026	Гидромотор 31.2.28.00.03
9		7930-1923018	Соединитель
10		0000-1026703	Кольцо 015-019-25-2-2
11		252006	Шайба 10
12		201501	Болт М10-6gх60
13		0000-1903701	Кольцо 024-029-30-2-2
14		408643	Штуцер
15		7930-1922102	Трубопровод
16		375062	Гайка М27х1,5
17		7930-1922104	Трубопровод
18		404283	Штуцер
19		376193	Шайба 27
20		7930-1308006-11	Вентилятор с приводом
