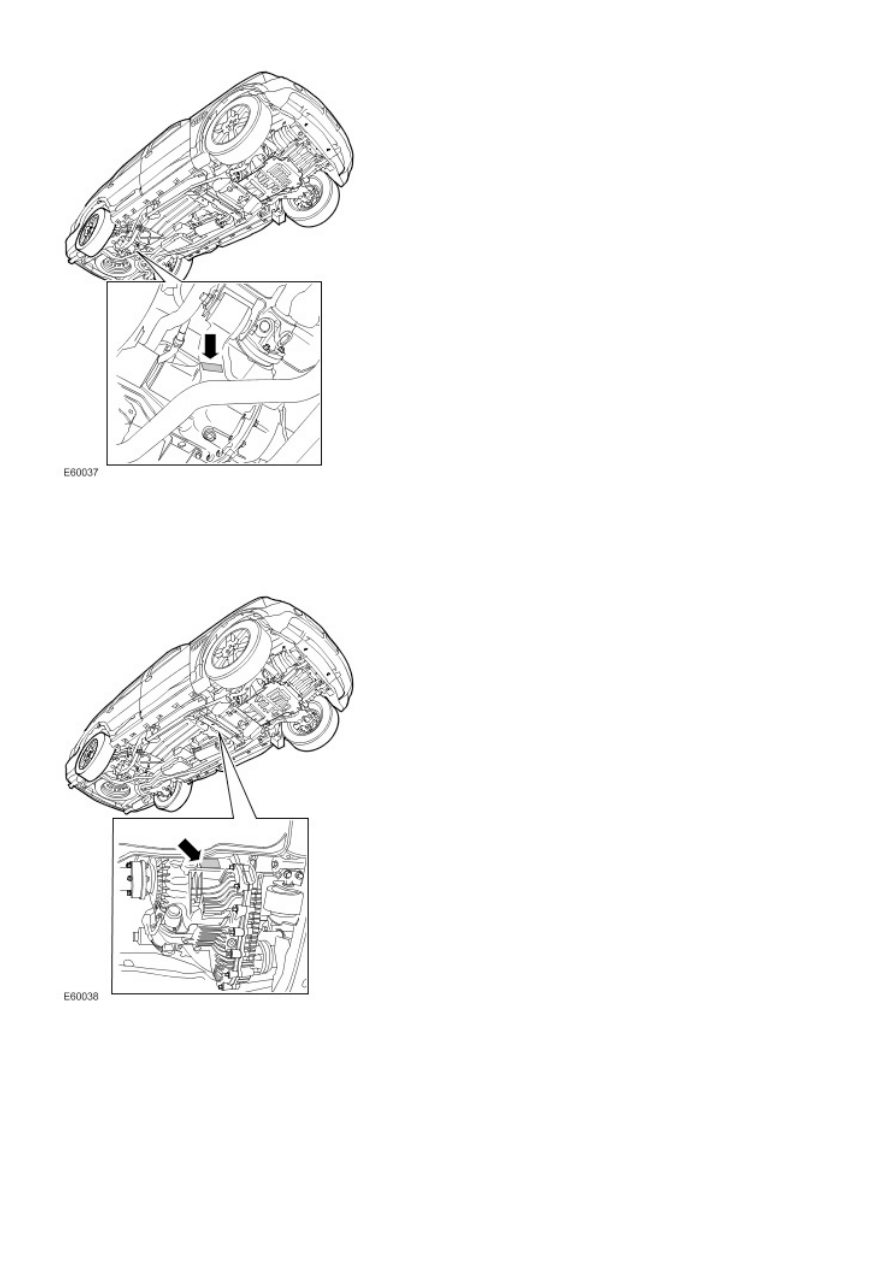

Front Differential Serial Number

The Front Differential Serial Number is stamped on the underside of the differential casing and is located above the
removable cross member.

Rear Differential Serial Number

Transfer Case Serial Number

The Transfer Case serial number is stamped on the RH side of the transfer case and may also be on a bar coded self-
adhesive label attached to the case.

Wheels and Tires

Overview

This section will provide basic information to assist in the diagnosis of tire-related faults.

Tire pressure monitoring systems (TPMS) have been introduced on 2006 my vehicles and this section will also provide
information to assist in the diagnosis of the system.

For information on the operation of the systems:

Wheels and Tires



TPMS inspection and verification

1 . Verify the customer complaint.

NOTE:



Record any messages displayed by the system.

2 . Visually inspect for obvious mechanical or electrical faults.

Mechanical

Electrical

Tire pressures
Tire/Wheel damage
Tire low pressure sensor fitment/damage
Front antenna fitment/damage
Rear antenna fitment/damage
Module antenna fitment/damage

Fuses
Front antenna fitment/damage
Rear antenna fitment/damage
External antenna fitment/damage
TPMS switch
TPMS module
Connectors/Harnesses

3 . If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the
next step.

4 . Use the approved diagnostic system or a scan tool to retrieve any diagnostic trouble codes (DTCs) before moving onto
the DTC index.



Make sure that all DTCs are cleared following rectification.

DTC Index

NOTE:



Generic scan tools may not read the codes listed, or may read only 5-digit codes. Match the 5 digits from the scan
tool to the first 5 digits of the 7-digit code listed to identify the fault (the last 2 digits give extra information read by the
manufacturer-approved diagnostic system).

DTC

Description

Possible causes

Action

C1A0111 Switch LED status

LED circuit:
short circuit to
ground

Check the LED and circuits. Refer to the electrical guides.

C1A0112 Switch LED status

LED circuit:
short circuit to
power

Check the LED and circuits. Refer to the electrical guides.

LED circuit:
high resistance Check the LED and circuits. Refer to the electrical guides.

C1A2992

Switch activation too
long

Switch
performance
Switch
operation

Check the switch operation.

C1A5512

Ignition switch input
circuit

Ignition switch
input circuit:
short circuit to
power

Check for DTCs indicating an ignition switch fault. Check
the ignition switch and circuits. Refer to the electrical
guides.

C1A5514

Ignition switch input
circuit

Ignition switch
input circuit:
short circuit to
ground
Ignition switch
input circuit:
high resistance

Check the ignition switch and circuits. Refer to the electrical
guides.

C1A5616

Left hand front tire low
pressure sensor

Low battery
detected

Install a new tire pressure sensor.

Tire Low Pressure Sensor (74.10.05)

C1A5631

Left hand front tire low
pressure sensor

No signal
detected

Check for antenna faults. If no antenna faults are indicated,
install a new tire pressure sensor.

Tire Low Pressure Sensor (74.10.05)

C1A5691

Left hand front tire low
pressure sensor

Data out of
range for:
pressure,
temperature or
acceleration

Install a new tire pressure sensor.

Tire Low Pressure Sensor (74.10.05)

C1A5693

Left hand front tire low
pressure sensor

No sensor can
be found at this
location

Check for antenna faults. If no antenna faults are indicated,
install a new tire pressure sensor.

Tire Low Pressure Sensor (74.10.05)

C1A5711 Left hand front antenna

Output circuit:
short circuit to
ground

Check the antenna circuits. Refer to the electrical guides.

C1A5712 Left hand front antenna

Output circuit:
short circuit to
power

Check the antenna circuits. Refer to the electrical guides.

C1A5713 Left hand front antenna

Output circuit:
high resistance Check the antenna circuits. Refer to the electrical guides.

C1A5816

Right hand front tire low
pressure sensor

Low battery
detected

Install a new tire pressure sensor.

Tire Low Pressure Sensor (74.10.05)

C1A5831

Right hand front tire low
pressure sensor

No signal
detected

Check for antenna faults. If no antenna faults are indicated,
install a new tire pressure sensor.

Tire Low Pressure Sensor (74.10.05)

C1A5891

Right hand front tire low
pressure sensor

Data out of
range for:
pressure,
temperature or
acceleration

Install a new tire pressure sensor.

Tire Low Pressure Sensor (74.10.05)

No sensor can
