Range Rover. Manual - part 159

ZF AUTO

5

REPAIR

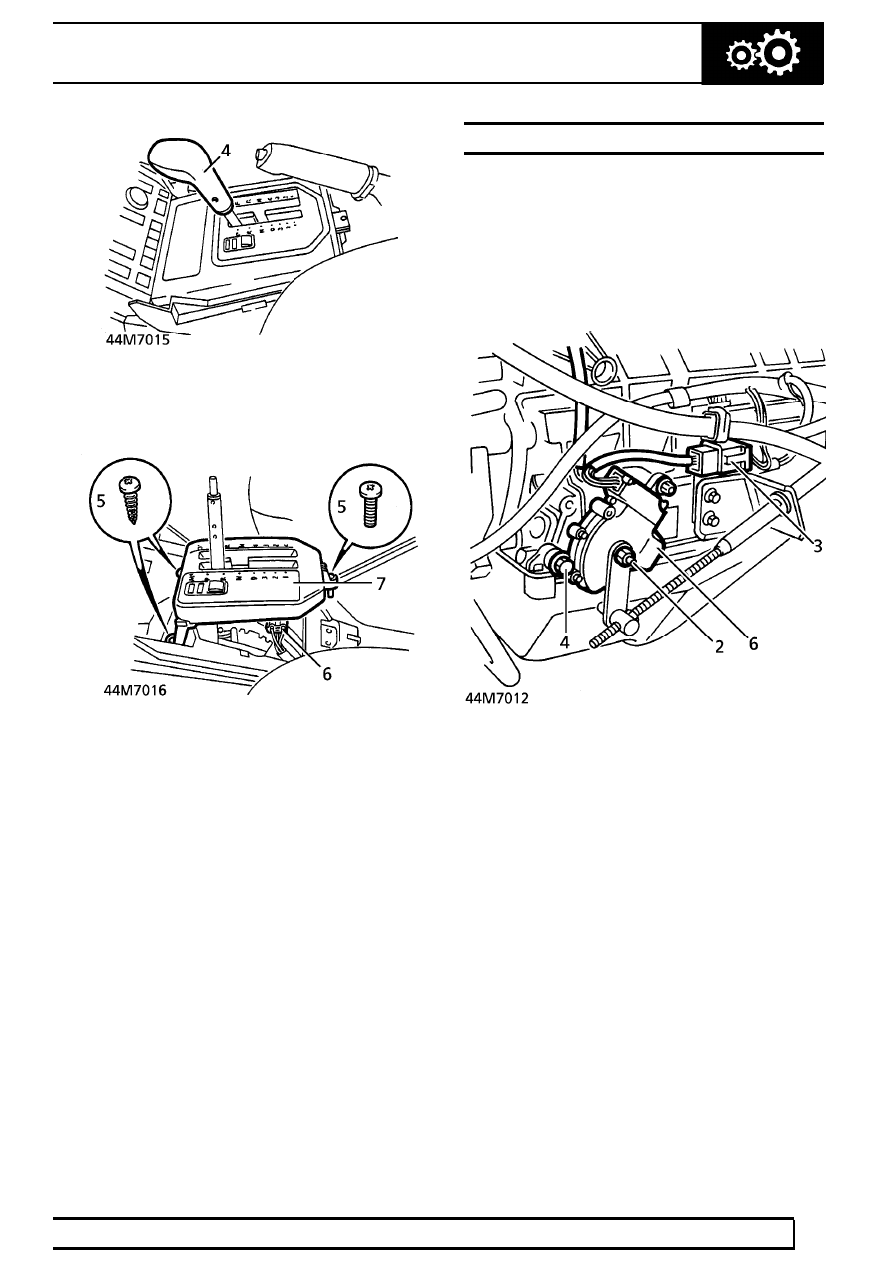

5. Remove 3 screws securing selector indicator.

6. Raise selector indicator. Disconnect multiplug.
7. Remove selector indicator.

Refit

8. Reverse removal procedure.

SELECTOR POSITION SWITCH

Service repair no - 44.15.19

Remove

1. Raise vehicle on four post lift.Select ’P’. Raise

lift.

2. Remove nut securing selector lever to selector

shaft. Release lever.

3. Release switch multiplug from bracket.

Disconnect from vehicle harness.

4. Remove nut and bolt securing position switch.
5. Release switch from selector shaft. Remove

breather hose.

6. Remove switch.

44

AUTOMATIC GEARBOX

NEW RANGE ROVER

6

REPAIR

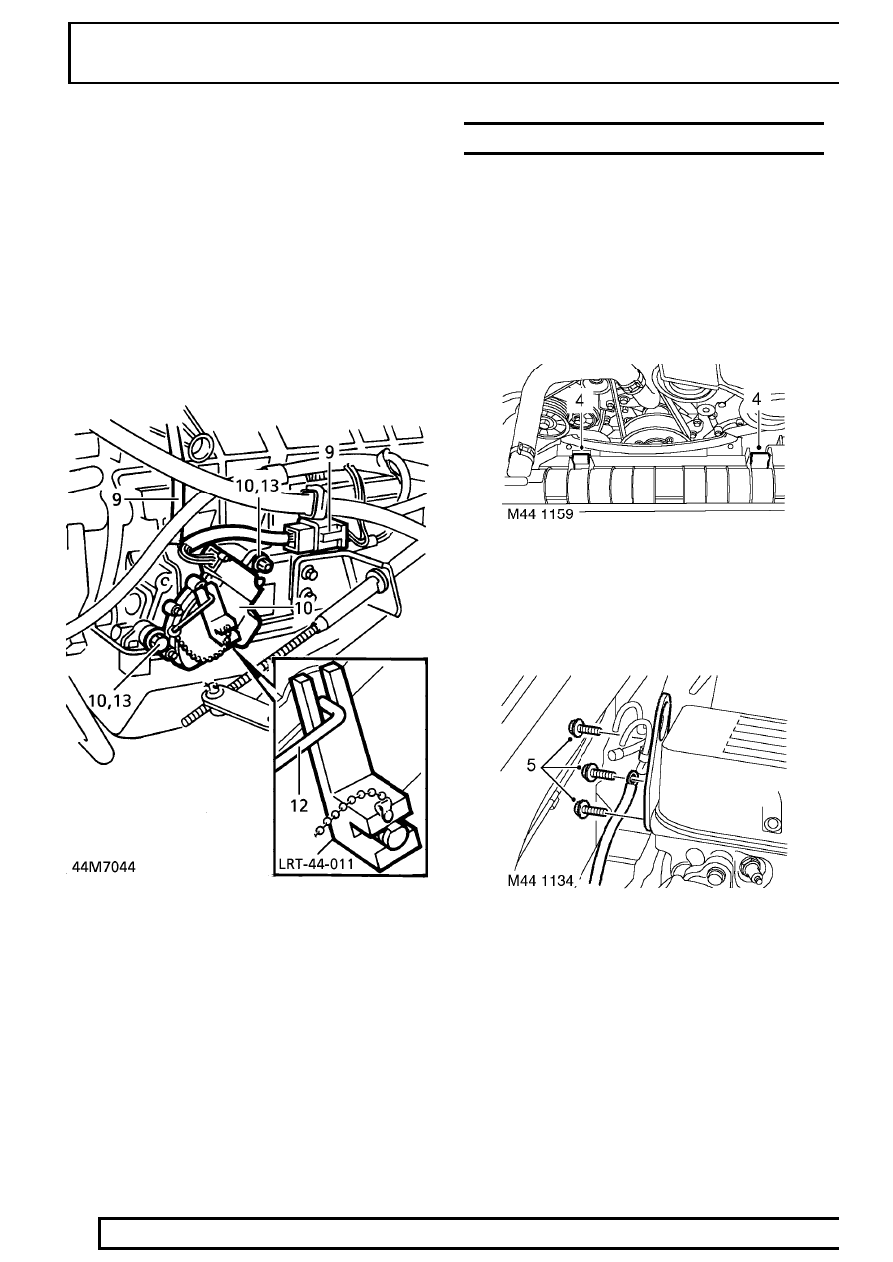

Refit

7. Ensure ’P’ is selected by rotating selector shaft

fully clockwise.

8. Engage ’N’ by rotating selector shaft

anti-clockwise by 2 detents.

9. Connect breather hose to switch. Connect

multiplug to vehicle harness. Secure to bracket.

10. Engage switch on selector shaft. Fit nut to stud,

fit bolt. Do not tighten.

11. Fit setting tool LRT-44-011 to shaft.
12. Insert setting pin into tool. Rotate switch until

setting pin engages with hole in switch as
shown.

13. Tighten nut and bolt. Remove setting tool.
14. Fit selector lever to shaft. Secure with nut.
15. Lower vehicle.

SEAL - SELECTOR SHAFT

Service repair no - 44.15.34

Remove

1. Position vehicle on a four post lift.
2. Release fixings from battery cover and remove

cover.

3. Disconnect battery earth lead.

4. Petrol models: Release clips securing cooling

fan cowl and remove cowl.

5. Petrol models: Remove 3 bolts securing engine

RH lifting eye to cylinder head and position earth
strap and lifting eye aside.

6. Remove window switch pack.

See

ELECTRICAL, Repair.

ZF AUTO

7

REPAIR

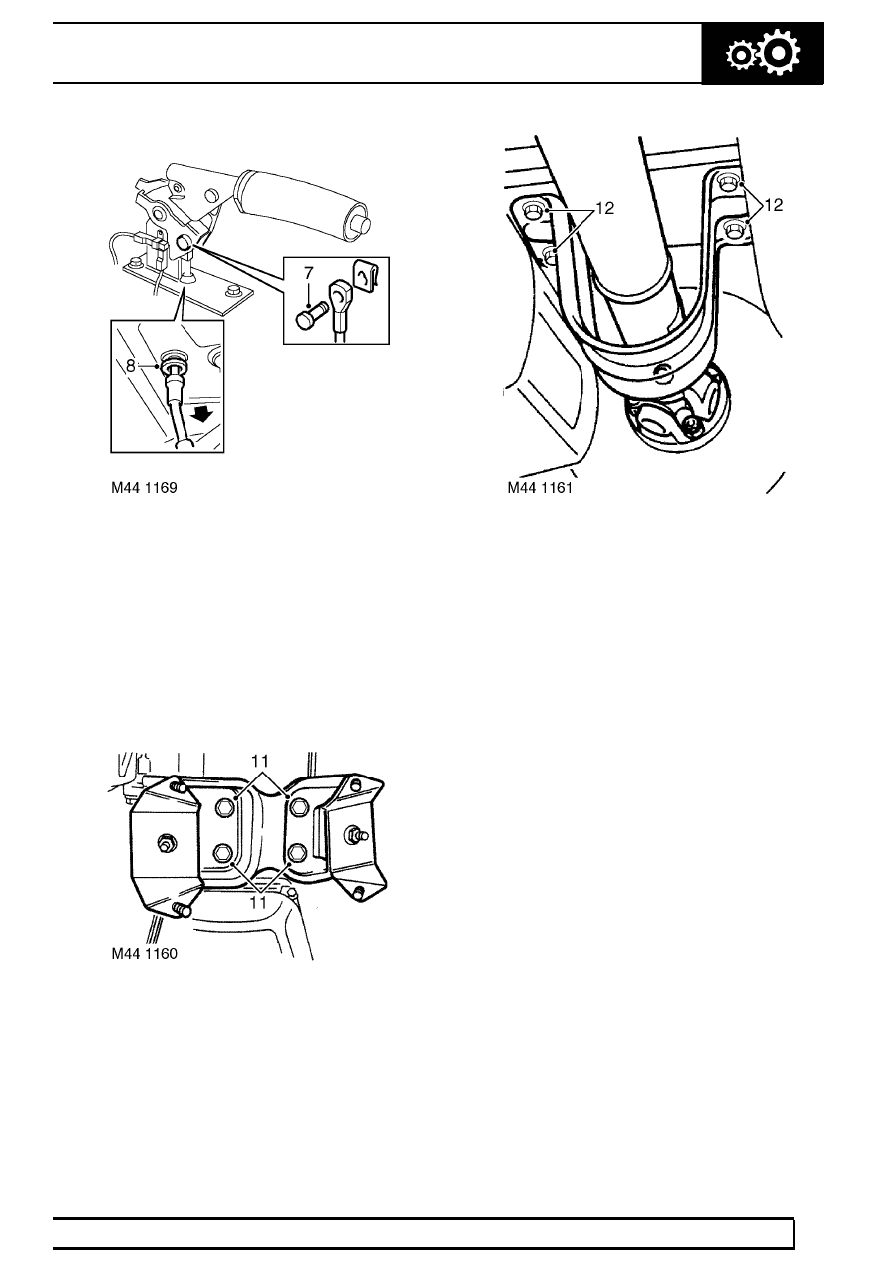

7. With the handbrake released, remove clip and

clevis pin securing handbrake cable to
handbrake.

8. Raise vehicle and release handbrake cable and

grommet from tunnel.

9. Petrol models: Remove exhaust front pipe.

See MANIFOLD AND EXHAUST SYSTEM,
Repair.

10. Diesel models: Remove chassis crossmember.

See CHASSIS AND BODY, Repair.

11. Remove 4 bolts securing transmission mounting

assembly and remove assembly.

12. Remove 4 bolts securing rear propeller shaft

guard and remove guard.

13. Raise one wheel on each axle to allow rotation

of propeller shafts.

14. Mark transfer box and propeller shaft flanges to

aid re-assembly.

44

AUTOMATIC GEARBOX

NEW RANGE ROVER

8

REPAIR

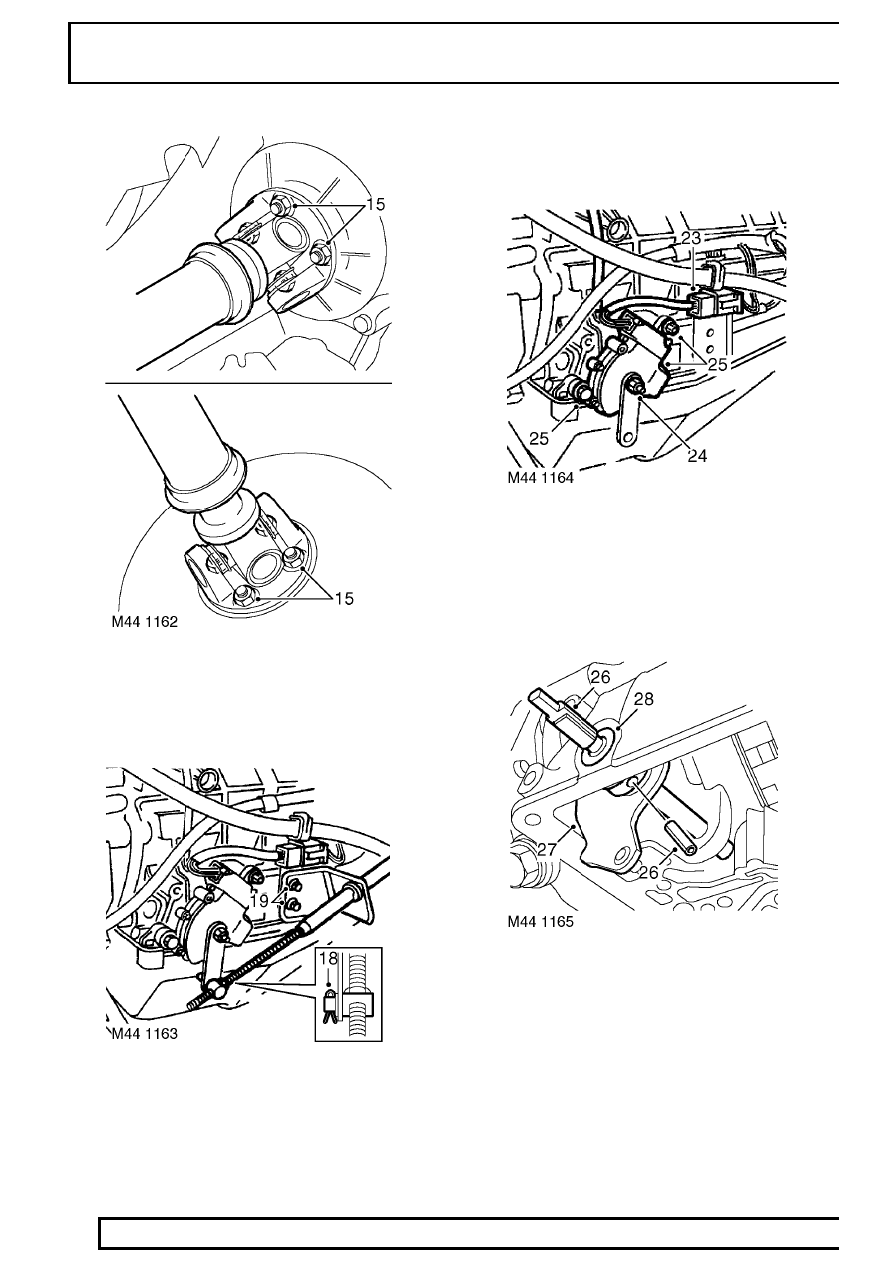

15. Remove 4 bolts from each propeller shaft flange.
16. Release propeller shafts and tie aside.
17. Lower gearbox for access.

18. Remove split pin securing gear selector cable

trunnion to gear selector lever and release
trunnion.

19. Remove 2 bolts securing gear selector cable

abutment bracket and harness support bracket
to gearbox.

20. Position selector cable and bracket aside.
21. Lower gearbox support to gain access to

selector shaft.

22. Remove valve block.

See this section.

23. Disconnect harness from gear selector switch

multiplug and release multiplug from bracket.

24. Remove nut securing selector shaft lever and

release lever from shaft.

25. Remove bolt and nut securing gear selector

switch to gearbox and remove switch.

26. Drift out and discard selector quadrant roll pin.

Remove selector shaft.

27. Remove selector quadrant and connecting rod.
28. Remove oil seal taking care not to damage seal

housing.
