Frelander 2. Manual - part 232

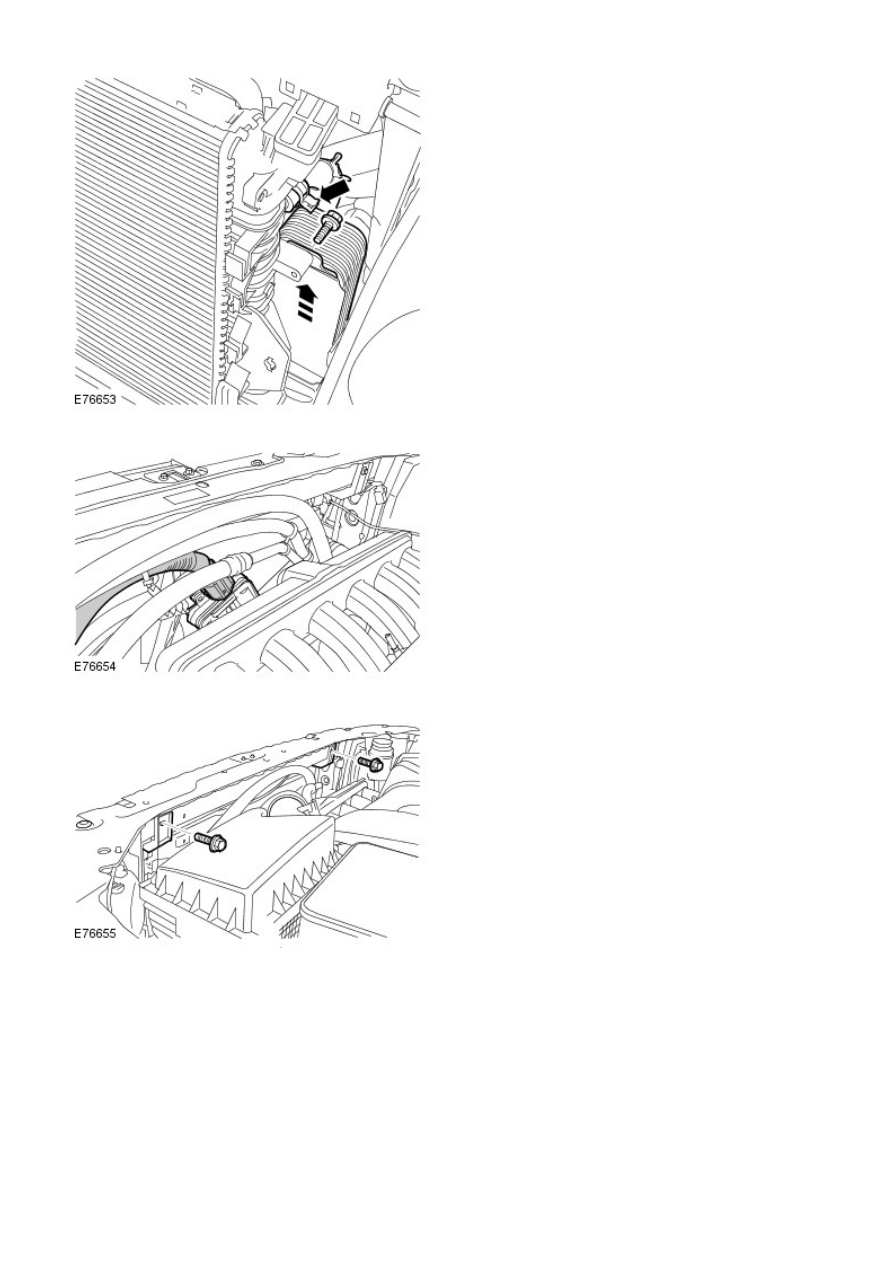

Release the automatic transmission fluid cooler and tie
aside.

9.

10.

11.

12.

CAUTION: Protect the radiator during this

operation.

12.

13. NOTE: Do not disassemble further if the component
is removed for access only.

13.

14.

Installation

Install the rubber mounts.

1.

Install the cooling fan assembly.

2.

Carefully install the radiator.

3.

Install the A/C condenser, and tighten the bolt.

Torque: 10 Nm

4.

Install the mountings and tighten the bolts.

Torque: 6 Nm

5.

Connect and secure the electrical connector.

6.

Install the automatic transmission fluid cooler.

7.

Connect the coolant top hose.

8.

Connect the coolant lower hose.

9.

Install the PAS cooler and tighten the bolts.

Torque: 10 Nm

10.

Install the air deflector.

11.

Fill and bleed the cooling system.

Refer to:

Cooling System Draining, Filling and Bleeding

 (303-03A

Engine Cooling - I6 3.2L Petrol, General Procedures).

12.

Install the bumper.

Refer to:

Front Bumper

 (501-19 Bumpers, Removal and Installation).

13.

Engine Cooling - I6 3.2L Petrol - Cooling Fan

Removal and Installation

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

2.

CAUTION: After switching off the ignition, wait for 2 minutes

before disconnecting the battery. Failure to wait for 2 minutes will
damage the navigation computer.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

Remove the intake manifold.

Refer to:

Intake Manifold

 (303-01A Engine - I6 3.2L Petrol, Removal

and Installation).

3.

Release the A/C and power steering pipes.

4.

Remove the A/C line support bracket.

5.

Remove the A/C compressor, lower support bracket.

6.
