INTERMEDIATE REDUCTION DRIVE

REPAIRS

41-29

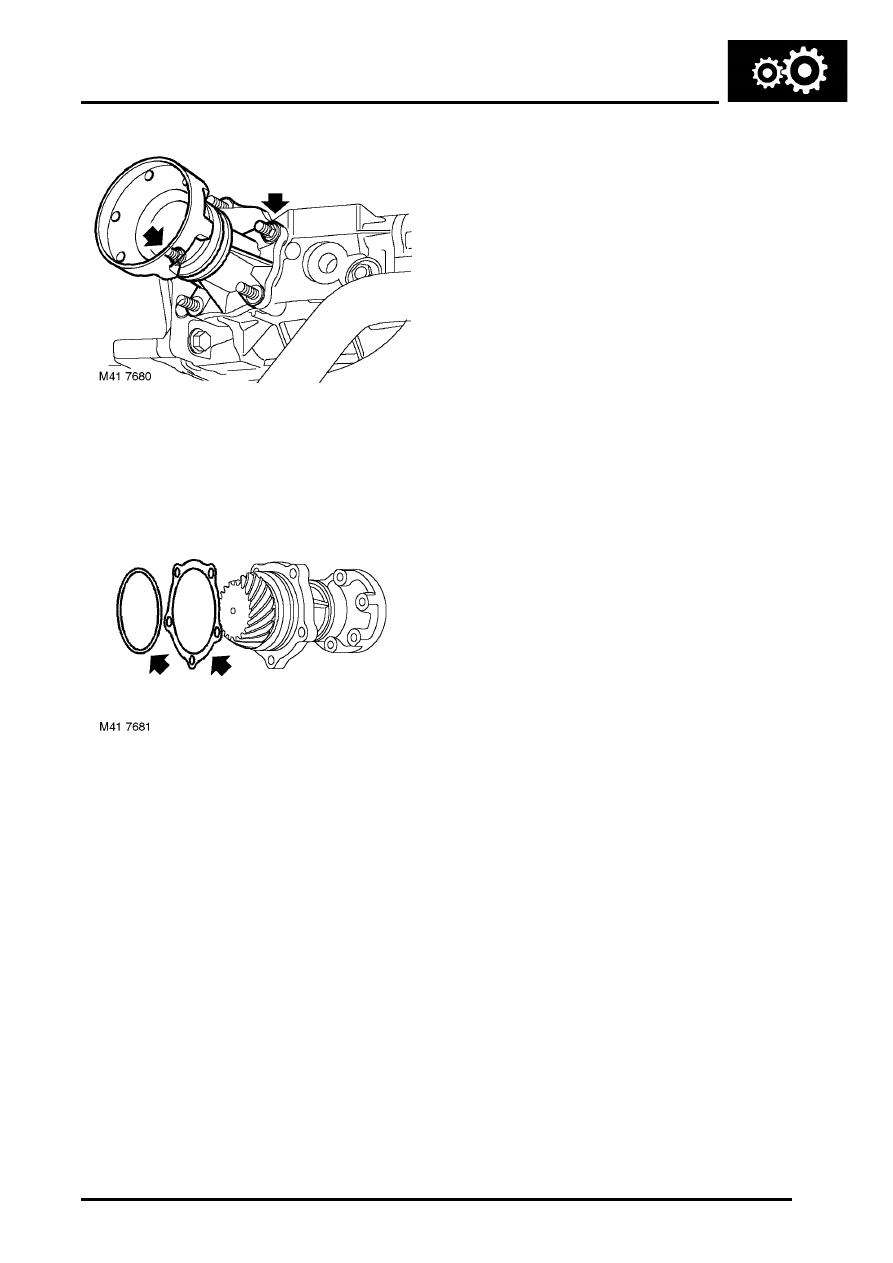

14. Remove 2 remaining nuts securing pinion

housing.

15. Remove pinion housing.

16. Remove and discard 'O' ring.
17. Remove and retain spacing washer.

Refit

1. Clean pinion housing and mating face on IRD

casing.

2. Clean spacing washer.
3. Fit spacing washer to IRD.
4. Lubricate new 'O' ring with IRD fluid and fit to

groove in pinion housing.

5. Fit pinion housing.
6. Fit exhaust heat shield and fit nuts finger tight.
7. Fit manifold heat shield and fit nut securing

heat shield to pinion housing finger tight.

8. Fit nut securing heat shield to IRD and tighten

to 45 Nm (33 lbf.ft).

9. Fit bolts securing manifold heat shield to IRD

support bracket and tighten to 9 Nm (7 lbf.ft).

10. Fit remaining nuts securing pinion housing and

tighten all nuts to 25 Nm (18 lbf.ft).

11. Tighten nut securing exhaust heat shield to

exhaust mounting bracket to 45 Nm (33 lbf.ft).

12. Ensure mating face of propeller shaft and IRD

drive flange are clean.

13. Fit propeller shaft to IRD flange and align

marks. Tighten nuts and bolts to 40 Nm (30
lbf.ft).

14. Fill IRD to correct level with fluid.



 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) fluid - drain & refill -
Non NAS.

15. Lower axle and remove jack.
16. Fit underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

17. Remove stands and lower vehicle.

INTERMEDIATE REDUCTION DRIVE

41-30

REPAIRS

Seal - pinion gear housing - KV6 - NAS

$% 41.29.11

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

3. Remove front exhaust pipe.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Front pipe - NAS.

4. Drain fluid from IRD.



 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) lubrication system -
drain & refill - NAS.

5. Raise one rear wheel for rotation of propeller

shaft to access bolts.

6. Reference mark front propeller shaft for

reassembly.

7. Remove 6 nuts and bolts securing propeller

shaft to IRD drive flange.

8. Release propeller shaft from IRD drive flange

and tie shaft aside.

CAUTION: Care must be taken to support
the Tripode joint when removed from the
IRD unit. To avoid damage to gaiter or steel
can, the joint should not be allowed to fully
extend or be dropped.

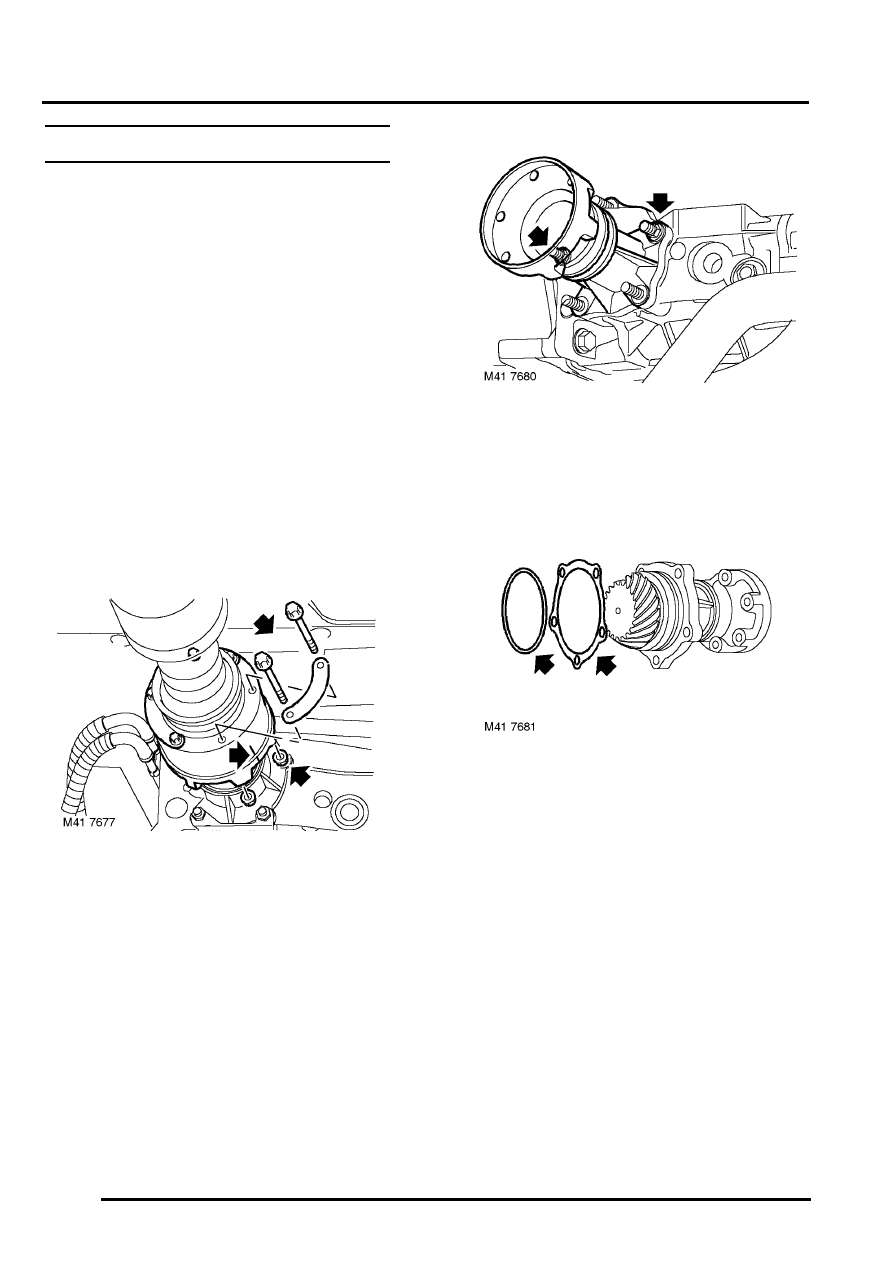

9. Remove 2 nuts from pinion housing securing

front exhaust pipe bracket, remove bracket.

10. Remove nut securing heat shield to IRD unit,

remove shield.

11. Remove 2 remaining nuts securing pinion

housing.

12. Remove pinion housing.

13. Remove and discard 'O' ring.
14. Remove and retain spacing washer.

Refit

1. Clean pinion housing and mating face on IRD

casing.

2. Clean spacing washer.
3. Fit spacing washer to IRD.
4. Lubricate new 'O' ring with IRD fluid and fit to

groove in pinion housing.

5. Fit pinion housing.
6. Fit exhaust bracket and heat shield, secure with

nuts and tighten to 10 Nm (7 lbf.ft).

7. Fit nut securing heat shield to IRD and tighten

to 45 Nm (33 lbf.ft).

8. Fit remaining nuts securing pinion housing and

tighten all nuts to 25 Nm.

9. Ensure mating face of propeller shaft and IRD

drive flange are clean.

10. Fit propeller shaft to IRD flange and align

marks. Tighten nuts and bolts to 42 Nm (31
lbf.ft).

INTERMEDIATE REDUCTION DRIVE

REPAIRS

41-31

11. Fit front exhaust pipe.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Front pipe - NAS.

12. Lower axle and remove jack.
13. Fill IRD to correct level with fluid.



 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) lubrication system -
drain & refill - NAS.

14. Fit underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

15. Remove stands and lower vehicle.
