82

AIR CONDITIONING

2

REPAIR

PERIODIC MAINTENANCE

Routine servicing, apart from visual checks, is not
necessary. The visual inspections are as follows:

Condenser
With a water hose or air line, clean the fins of the
condenser to remove flies, leaves, etc. Check the pipe
connections for signs of oil leakage.

Compressor
Check pipe connections for signs of oil leakage.
Check flexible hoses for swelling. Examine the
compressor belt for tightness and condition.

Sight glass and Receiver/Drier
Examine the sight glass for bubbles with the system
operating. Check connections for leakage.

Evaporator
Examine the refrigeration connections at the unit. If
the system should develop a fault, or if erratic
operation is noticed,

See Fault diagnosis,

Refrigeration System Faults

RECEIVER DRIER

Service repair no - 82.17.01

Remove

CAUTION: If receiver/drier is to be refitted,
the ports must be blanked off immediately
on disconnection. Exposed life of unit is

only 15 minutes.

1. Disconnect battery negative lead.
2. Recover refrigerant from system.

See

Adjustment, Refrigerant Recovery Recycling
Recharging

WARNING: Wear eye and hand protection
when disconnecting components
containing refrigerant. Plug all exposed

connections immediately.

3. Remove 3 screws from bonnet locking platform

and remove radiator grille.

Automatic gearbox

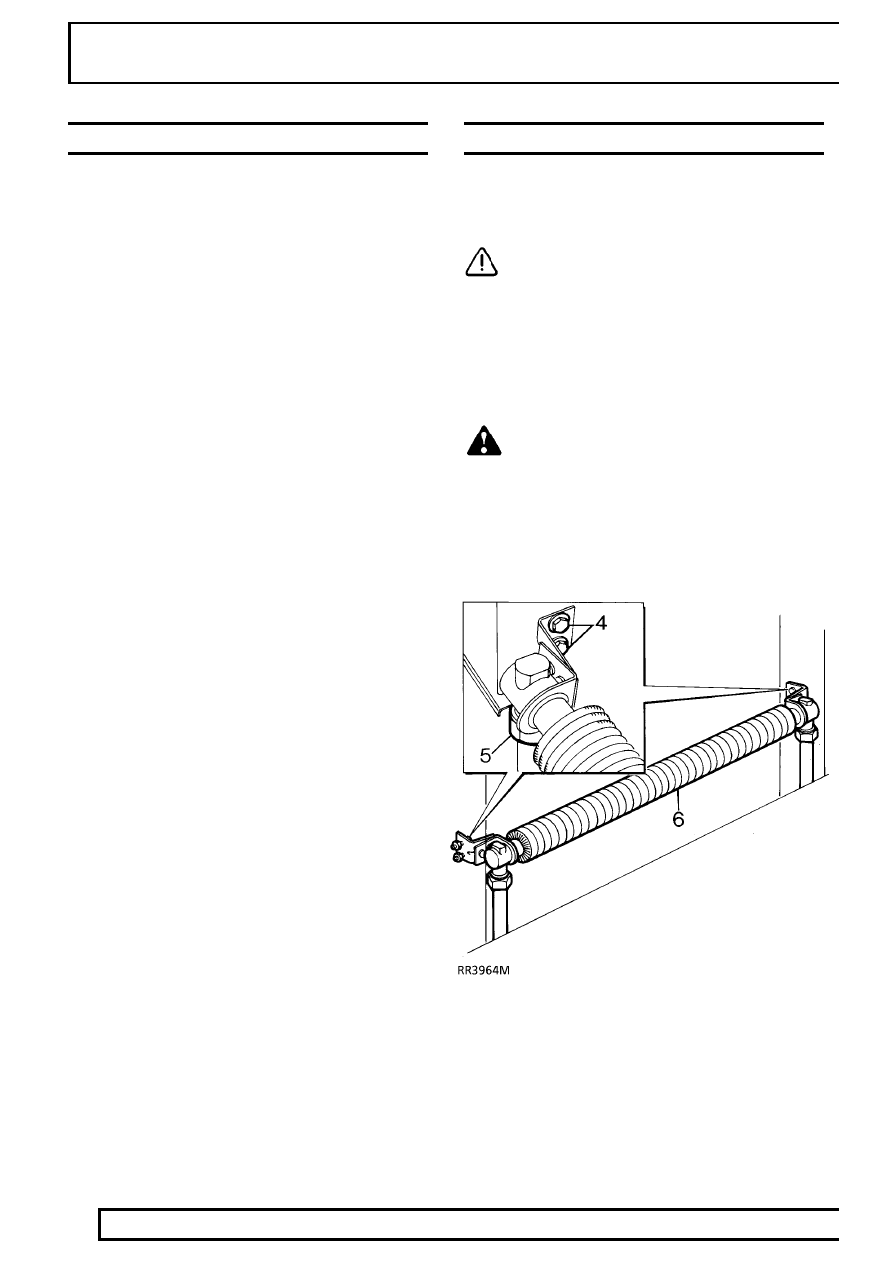

4. Remove 4 bolts securing transmission oil cooler

to body.

AIR CONDITIONING

3

REPAIR

5. Disconnect 2 pipe unions from oil cooler. Use a

second wrench to support hose adapter.

6. Remove transmission oil cooler. Seal

connections.

All models

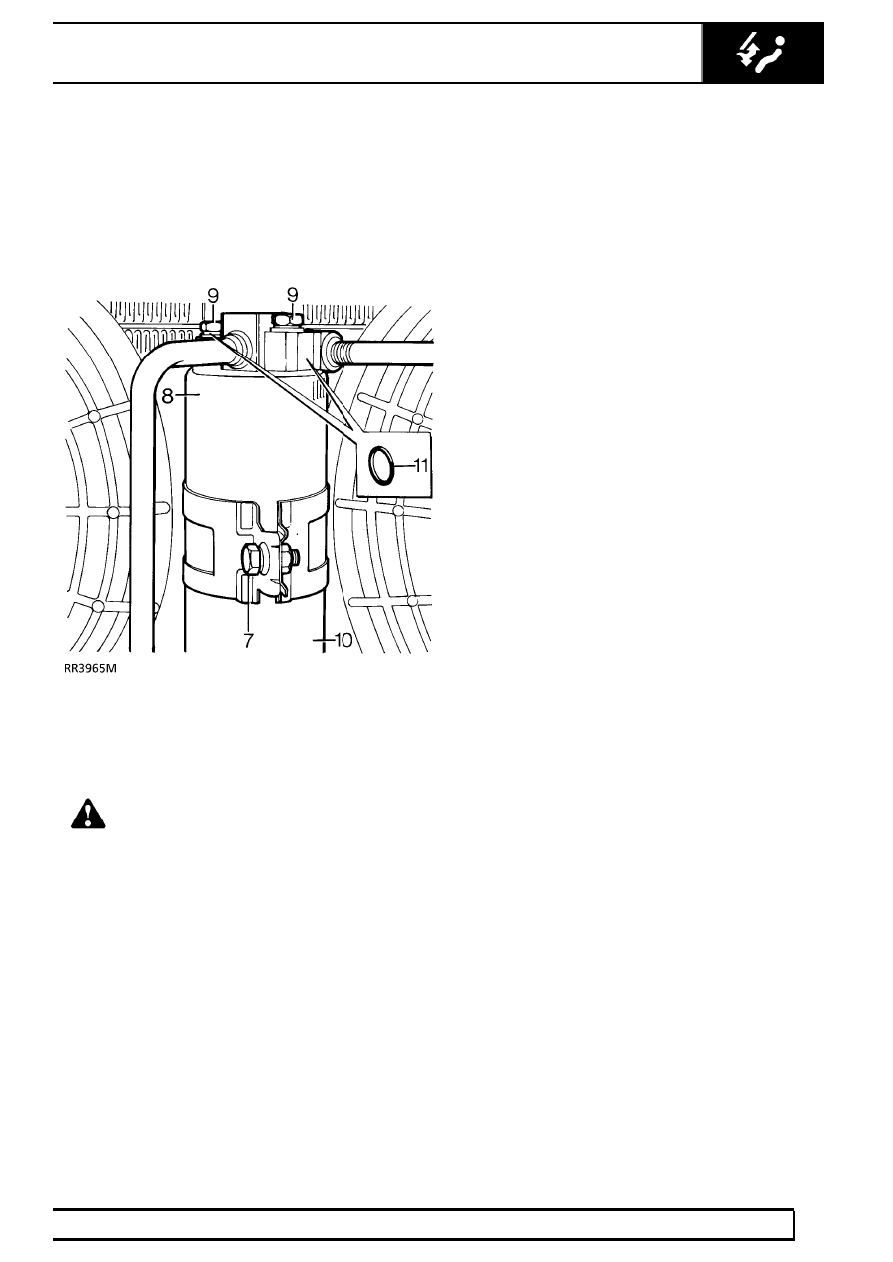

7. Remove bolt securing receiver/drier clamp.

WARNING: Wear eye and hand protection
when disconnecting components
containing refrigerant. Plug all exposed

connections immediately.

8. Move receiver/drier just sufficiently to gain

access to pipe flange bolts without distorting the
pipes.

9. Remove bolt securing each pipe flange to

receiver/drier.

10. Disengage pipe flanges and withdraw

receiver/drier from mounting bracket.

11. Remove ’O’ ring from each pipe flange.

Refit

12. Fit new ’O’ ring to each pipe flange, lubricate

with refrigerant oil.

13. Position receiver/drier in mounting bracket with

inlet and outlet connections correctly aligned.

14. Engage pipe flanges, fit bolts in turn and tighten.
15. Fit clamp bolt.

Automatic gearbox

16. Refit transmission oil cooler. Use a second

wrench to support pipe unions.

17. Check gearbox fluid level, top-up if necessary.

All models

18. Evacuate and recharge air conditioning system.

See Adjustment, Refrigerant Recovery
Recycling Recharging

19. Perform a leak test on disturbed joints.
20. Carry out a functional check.

82

AIR CONDITIONING

4

REPAIR

AIR CONDITIONING SWITCH

Service repair no - 82.20.29

Remove

1. Remove fascia centre louvre vent panel.

See

CHASSIS AND BODY, Repair, Dash Panel
Central Louvre Panel

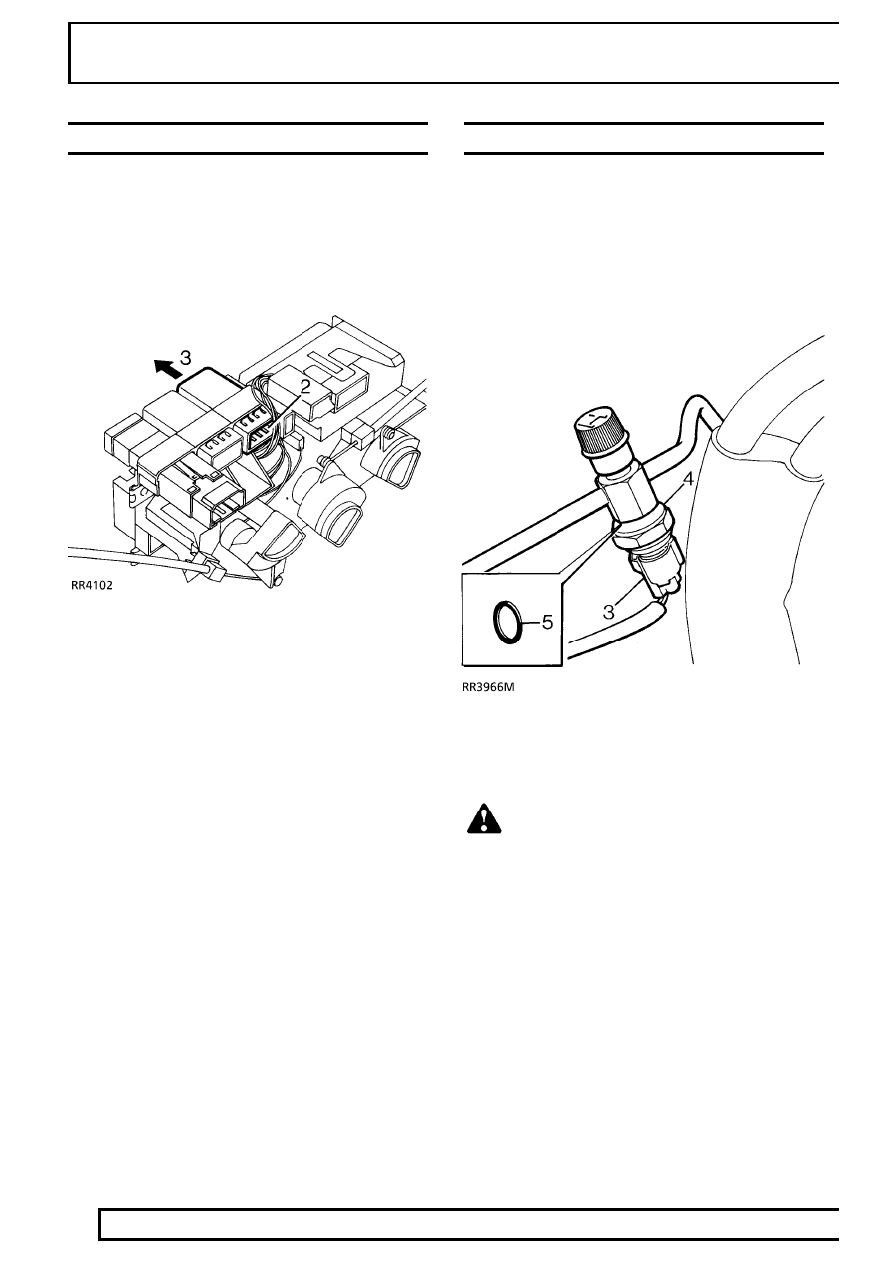

2. Disconnect multiplug from switch
3. From the rear, push switch out of panel.

Refit

4. Reverse removal procedure.

DUAL PRESSURE SWITCH

Service repair no - 82.20.20

Remove

1. Disconnect battery negative lead.
2. Recover refrigerant from system.

See

Adjustment, Refrigerant Recovery Recycling
Recharging

3. Disconnect multiplug from switch.
4. Unscrew switch from adapter. Use a second

wrench to support adapter.

WARNING: Wear eye and hand protection
when disconnecting components
containing refrigerant. Plug all exposed

connections immediately.

5. Remove ’O’ ring from switch.

Refit

6. Reverse removal procedure. Lubricate new ’O’

ring with refrigerant oil and fit to switch.

7. Screw switch into adapter and tighten to

11 Nm.

8. Evacuate and recharge air conditioning system.

See Adjustment, Refrigerant Recovery
Recycling Recharging

AIR CONDITIONING

5

REPAIR

COMPRESSOR

Service repair no - 82.10.20

Remove

1. Disconnect battery negative lead.
2. Recover refrigerant from air conditioning system.

See Adjustment, Refrigerant Recovery
Recycling Recharging

3. Remove screws retaining centre panel to fan

cowl

4. Remove centre panel.

V8i engine illustrated

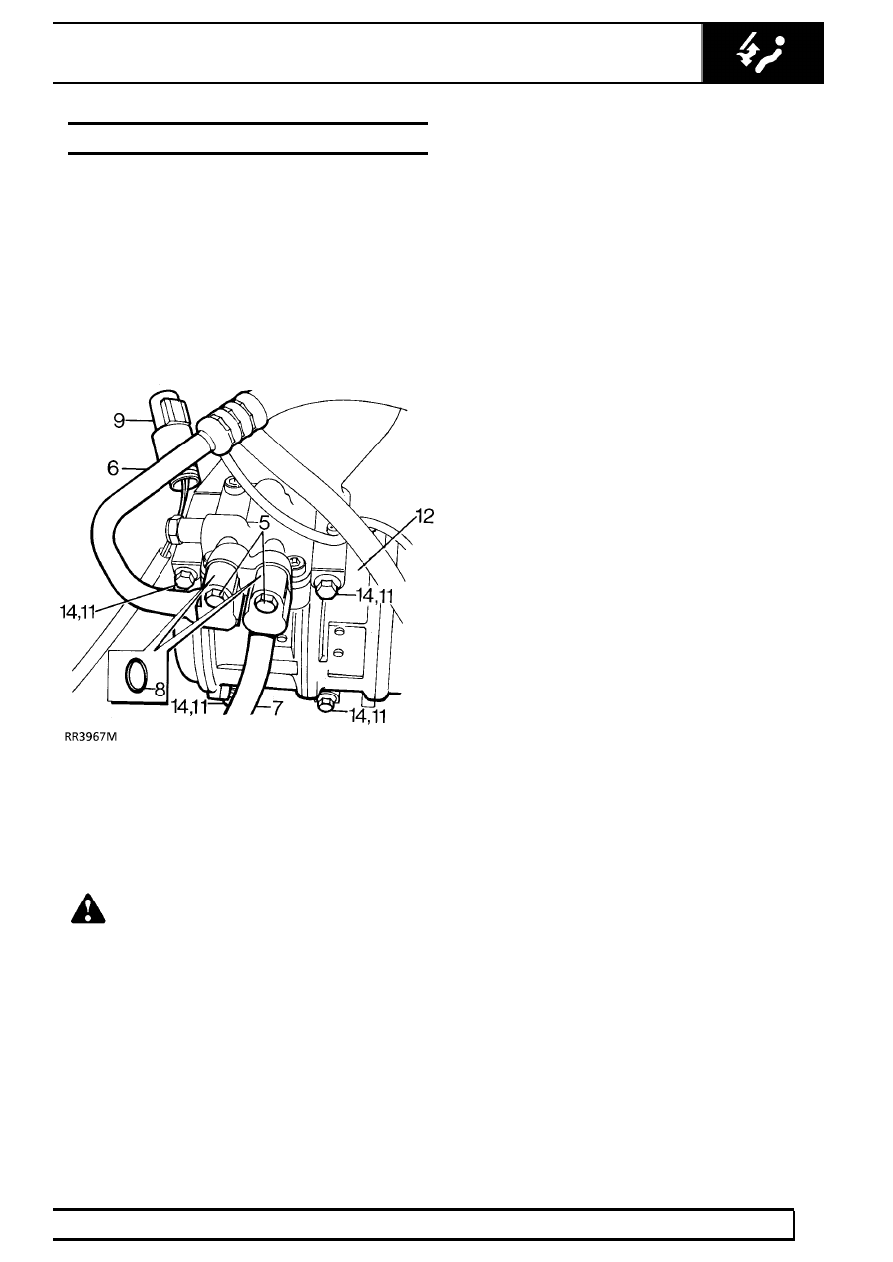

5. Remove 2 bolts securing hose flanges to

compressor.

WARNING: Wear eye and hand protection
when disconnecting components
containing refrigerant. Plug all exposed

connections immediately.

6. Disconnect high pressure hose from

compressor.

7. Disconnect low pressure hose from compressor.
8. Remove ’O’ ring from each flange.
9. Disconnect electrical lead from compressor

clutch.

10. Release drive belt from compressor pulley.

See

ENGINE, Repair, Drive Belt

11. Remove 4 bolts securing compressor to

mounting bracket.

12. Remove compressor from mounting bracket.

Refit

13. New compressor to be fitted: Drain oil from new

compressor outlet port. Drain and measure oil
from old compressor. Measure new oil equal to
amount drained from old compressor, add 30 ml
extra to this amount and refill new compressor
through outlet port.

14. Locate compressor in mounting bracket, fit bolts.

Tighten to

25 Nm.

15. Connect electrical lead to compressor clutch.
16. Fit new ’O’ rings to high and low pressure hose

flanges, lubricate with refrigerant oil.

17. Engage hose flanges, fit bolts. Tighten to

10

Nm.

18. Fit compressor drive belt.

See ENGINE, Repair,

Drive Belt

19. Fit centre panel to fan cowl.
20. Evacuate and recharge air conditioning system.

See Adjustment, Refrigerant Recovery
Recycling Recharging

21. Perform a leak test on disturbed joints.
22. Carry out a functional check.
