STEERING

.

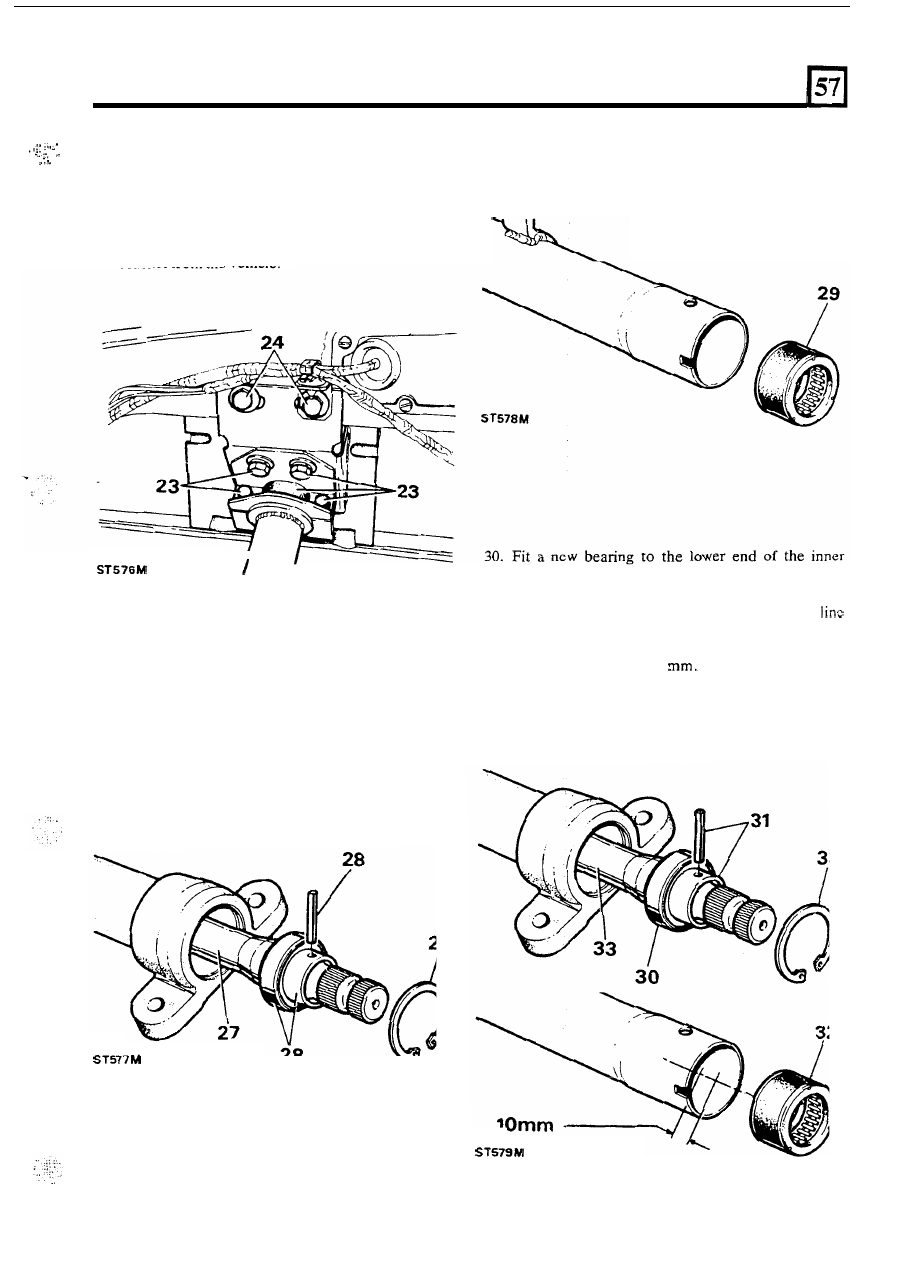

23.  Remove  the  two  bolts  securing  the  two  halves  of

the top clamp and the two bolts that secure the top
half  of  the  clamp to the  bulkhead  and  remove  the

clamp and rubber packing.

24.  Remove  the  two  bolts  securing  the  column  inaia

support bracket

to the bulkhead.

25.  Remove

the  steering  column  and  main  support

bracket from the vehicle.

29.  Drive the needle bearing from the outer column.

.

I

Overhaul the steering column

26.  Remove  the  circlip  from  the  lower  end  of  the

steering column.

27.  Drift  out  the  inner  shaft  complete  with  bearing

from the top end

of

the column.

28.  Remove  the  roll  pin  from  the  bearing  retaining

collar  and  drive  the  collar  and  bearing  from  t h e
inner shaft.

shaft.

31.  Fit  the  retaining  collar,  ensuring  that

it

butts

against  the bearing  and  that  the  roll pin  holes
up. Secure with the roll pin.

32.  Fit a new roller bearing to the top end

of the outer

column to a depth

of

10

33.  Fit  the  inner  shaft  and  bearing  assembly  to  the

outer column and secure with the circlip.

continued

5

STEERING

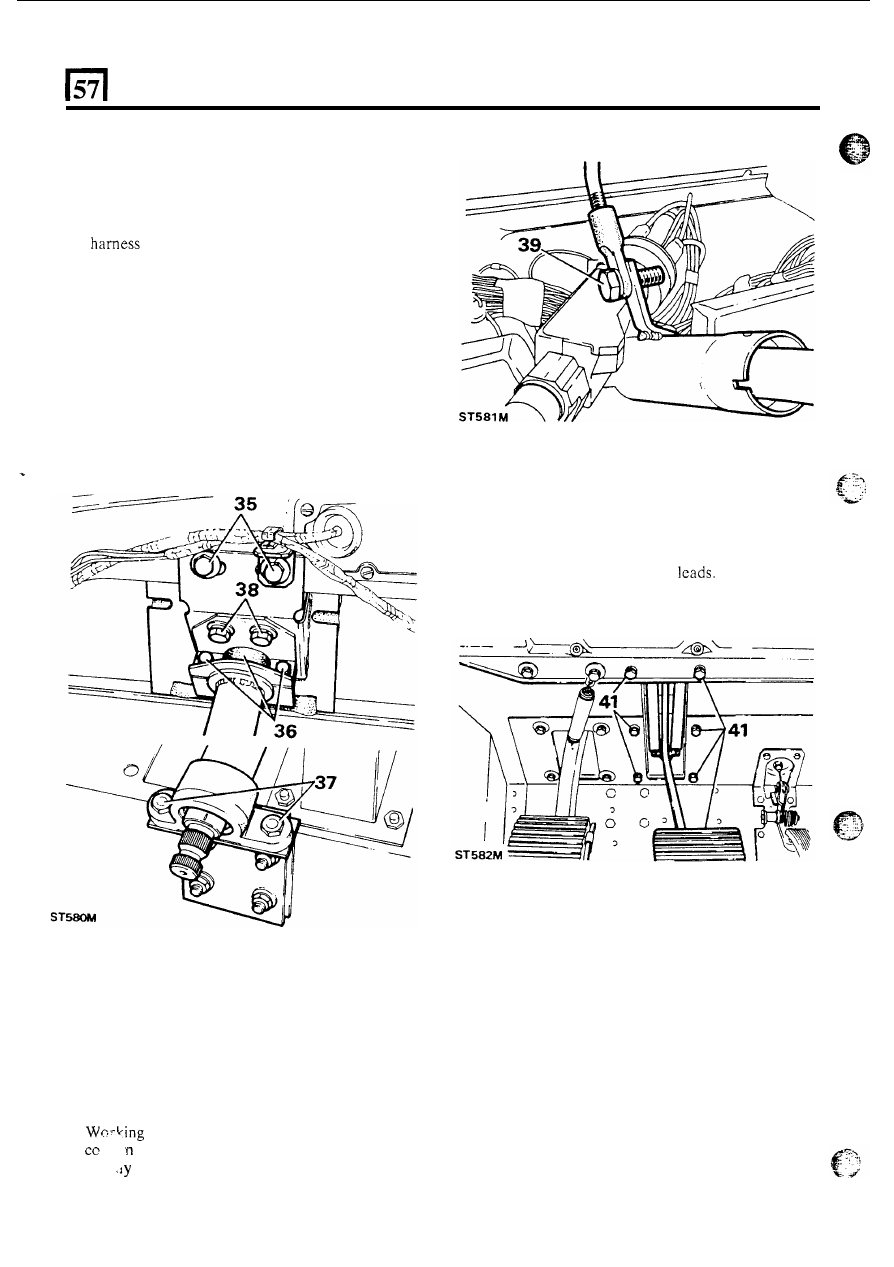

Fitting steering column

34.  Fit  the  main  support  bracket  and  padding  to  the

steering  column  and  manoeuvre  the  column  into
position

in the vehicie.

35.  Loosely  secure  the  main  support  bracket  and

bracket to the bulkhead with two bolts.

36.  Loosely  fit  the  clamp and  rubber  packing  strip

to

the column and retain with two bolts.

37.  Loosely  secure the lower end of  the column

to the

lower support bracket with two nuts and bolts.

38.  Loosely  secure  the  clamp  bracket  to  the  main

support bracket with two bolts.

-

-

41.  Fit the pedal box  and secure with  the six  bolts.  Fit

the pedal assembly mill board trim and secure with
retaining strip, vent cover and screws.

42.

Fit the master cylinder to the servo and connect the

servo vacuum hose.

43.  Connect the stop lamp switch

Fit steering column

lock

switch

44.  Place lock switch in position  and rotate the steering

column  inner  shaft  to  line  up  the  slot  with  the
switch plunger.

continued

39.

inside the vehicle cab,

fit

the tie-bar to the

40.

Fir..

tighten  the  main  support  bracket  bolts,

clamp  bracket  bolts,  upper  clamp  bolts  and  the
lower support bracket nuts and bolts.

bracket and secure with the single bolt.

6

.

,

..

.

.

STEERING

I .

.

...

.

.

. .

. ...

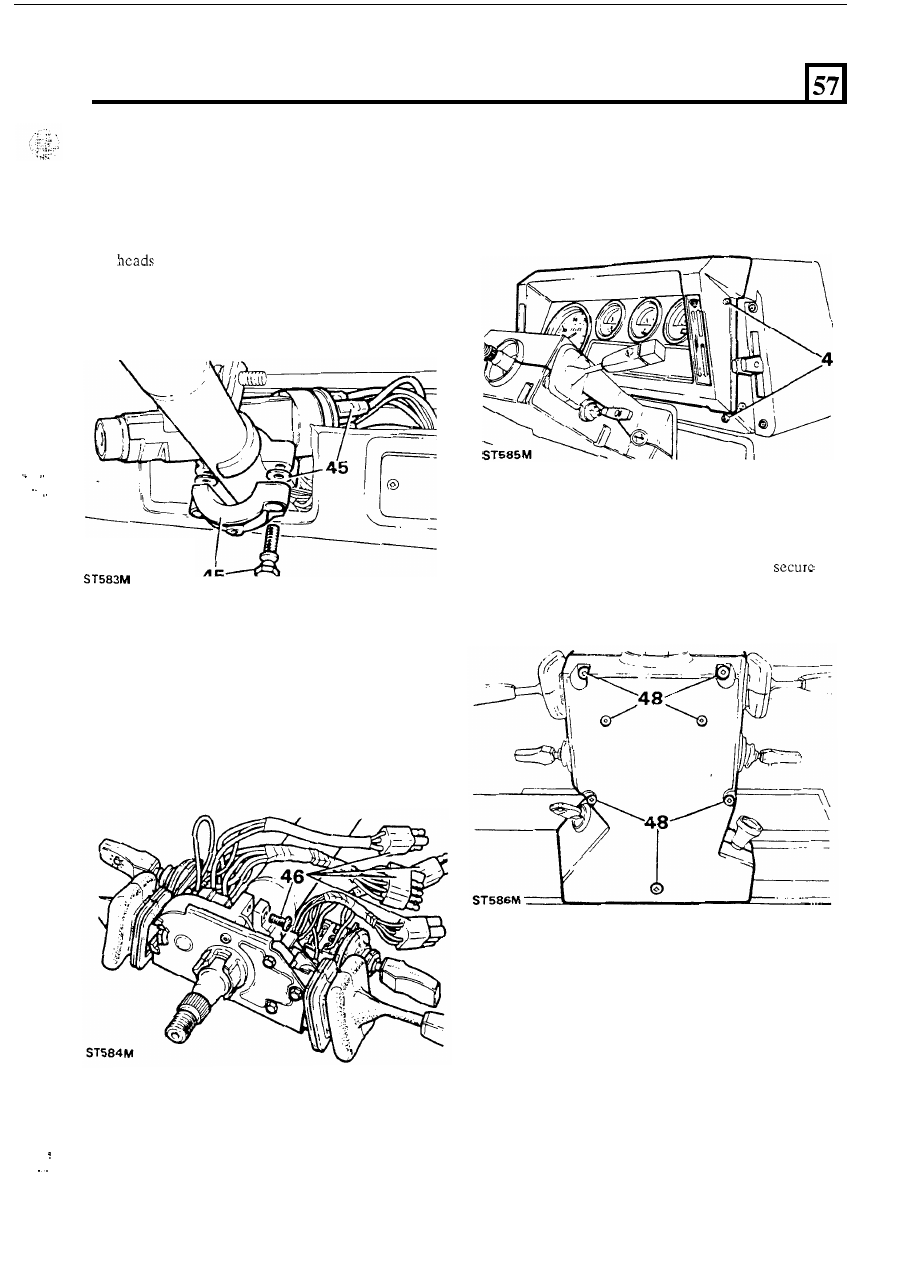

45.  Secure the lock  t o  the column with the clamp and

shear  bolts,  whilst  inserting  two  plain  washers

between  the  switch  and  clamp.  Tighten  the  bolts

but  not enough to shear them. Temporarily fit the
steering  wheel  and  operate  the  switch  and  lock
mechanism  several  times  t o   ensure  it  functions
properly before finally tightening the bolts until the

shear.  Connect  the  electrical

leads  to  the

rear

of  the switch.

Fit

steering column switch assembly

46.  Fit the steering column switch assembly and secure

with the single screw. Connect the four multi-plugs
to the main harness.

Fit instrument panel and nacelle

47.  Offer  up  the  instrument  panel  and  connect  the

speedometer  cable,  two  block  connectors  one
multi-plug and single  white wire.  Secure the panel
with the four screws.

7

48.  Locate the top half

of

the nacelle in position and fit

the mixture control cable (Petrol only) t o  the lower
half.  Locate  the  switch  grommets  and

the

two halves together  with  the  four long screws one
short and two self-tapping screws.

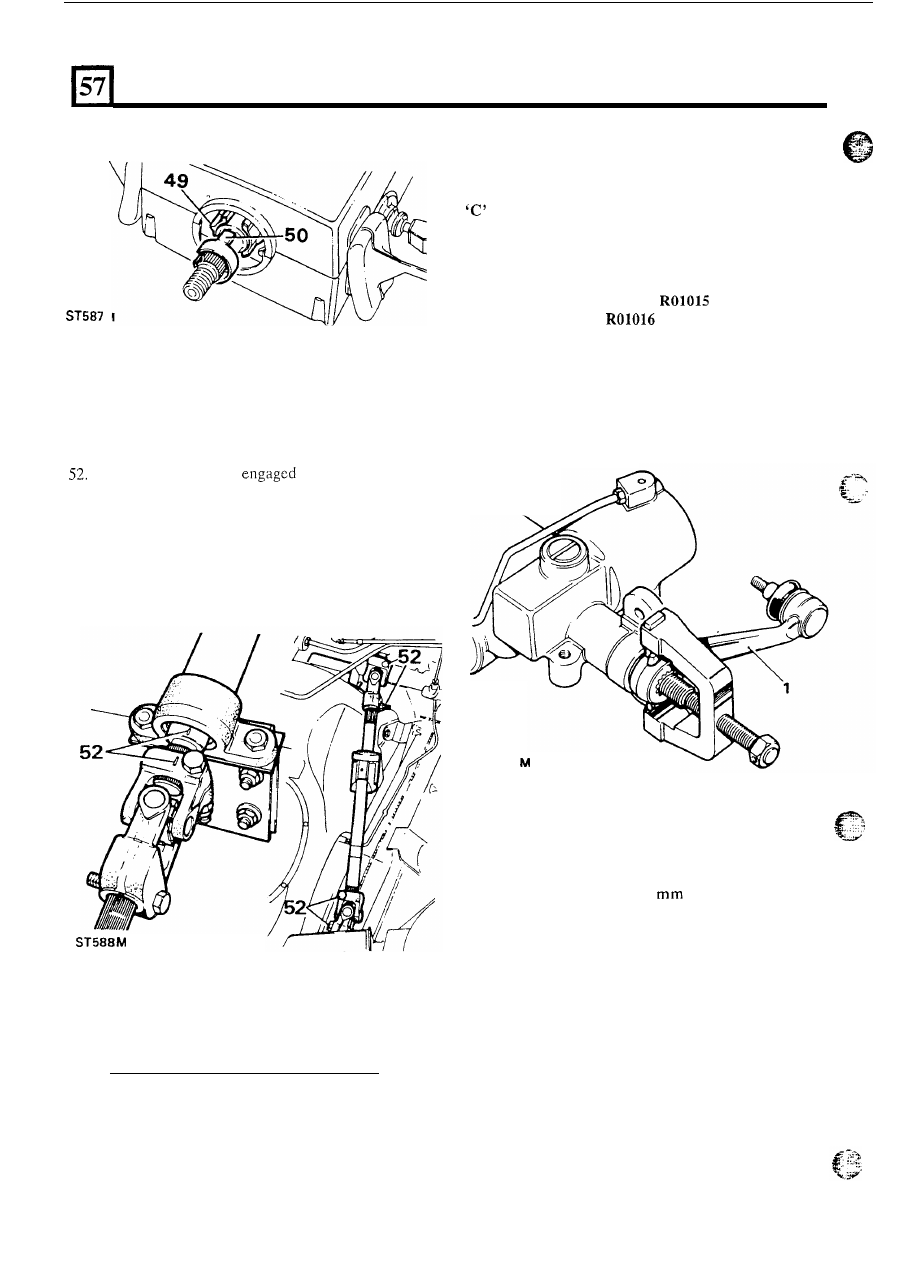

Fit the steering wheel

49.  Turn  the  cancelling  ring  so  that  the  slots  are

vertical  and  the  lug  with  the  arrow  points  to  the
left, in the direction

of  the indicator switch. Engage

the steering lock.

50.  Fit the steering wheel  with  the finisher attachment

lug  at  the  bottom.  Ensure  that  the  indicator
cancelling  forks locate in  the cancelling ring slots.
Secure the wheel  with  the shake-proof washer and
nut  and  tighten

to  the  correct  torque.  Fit  t h e

finisher and secure with the single screw.

continued

7

STEERING

M

Fit collapsible steering shaft

POWER  STEERING

BOX  OVERHAUL

-

Adwest

early vehicles

Service tools:

Spanner

-

606600

Peg Spanner

-

606601

Ring expander

-

606602

Ring compressor

-

606603

Seal saver, sector shaft

-

606604

Seal saver, valve and worm

-

Torque setting tool

-

DISMANTLE

1.  Remove  the  steering  box  from  the  vehicle,  and

51.  If  necessary, fit new universal joints to the support.

Note that the

long joint is fitted to the short length

of  shaft and short joint  to  the long end. The joints
can only be fitted one way to the shaft.

With the steering

lock

and the road wheels

in  the  straight  ahead  position  line-up  the  marks

withdraw the drop arm.

made  in  instruction  2  and

fit

the  collapsible  shaft

\

assembly  with  the  long  leg  of  the  shaft  to  the

steering box.  Fit  t h e  pinch  bolts and tighten  to the
correct torque figure.

ST 104

3

2.  Rotate  the  retainer  ring,

as  necessary,  until  one

end  is  approximately  12

(0.500 in)  from  the

extractor hole.

3.  Lift the cover retaining ring from the groove in  the

cylinder bore, using a suitable pointed drift applied
through the hole provided in the cylinder wall.

4.  Complete the removal

of  the retainer ring, using

a

screwdriver.

5.

Turn

on

left

lock

(L.H.

steering) until  the  piston

pushes  out  the  end  cover  (for

R.H.

steering

models, turn

on

right lock).

continued
