Defender (1999-2002). Manual - part 94

CHASSIS AND BODY

5

REPAIR

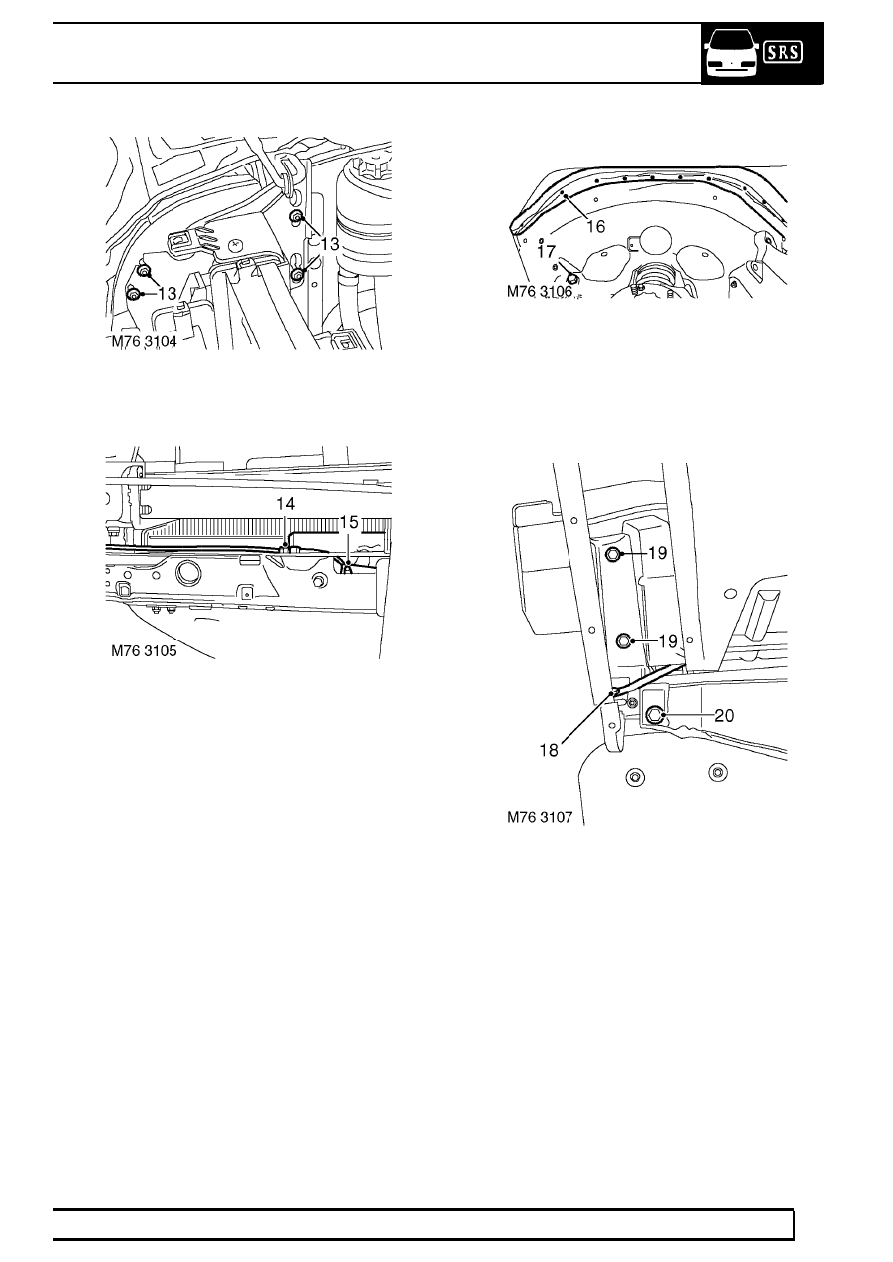

13. Remove 4 bolts securing radiator mounting

bracket to wing.

14. Loosen screw and release bonnet lock inner

cable from bonnet lock.

15. Release bonnet lock outer cable from from

bonnet lock.

16. Push centre pins from studs securing wheel arch

extension to wing, remove studs and remove
wheel arch extension.

17. Remove bolt securing inner and outer wing to

chassis.

18. Remove nut and bolt securing support stay to

wing.

19. Remove 4 bolts securing wing to ’A’ post.
20. Remove bolt securing wing to bulkhead.

76

CHASSIS AND BODY

6

REPAIR

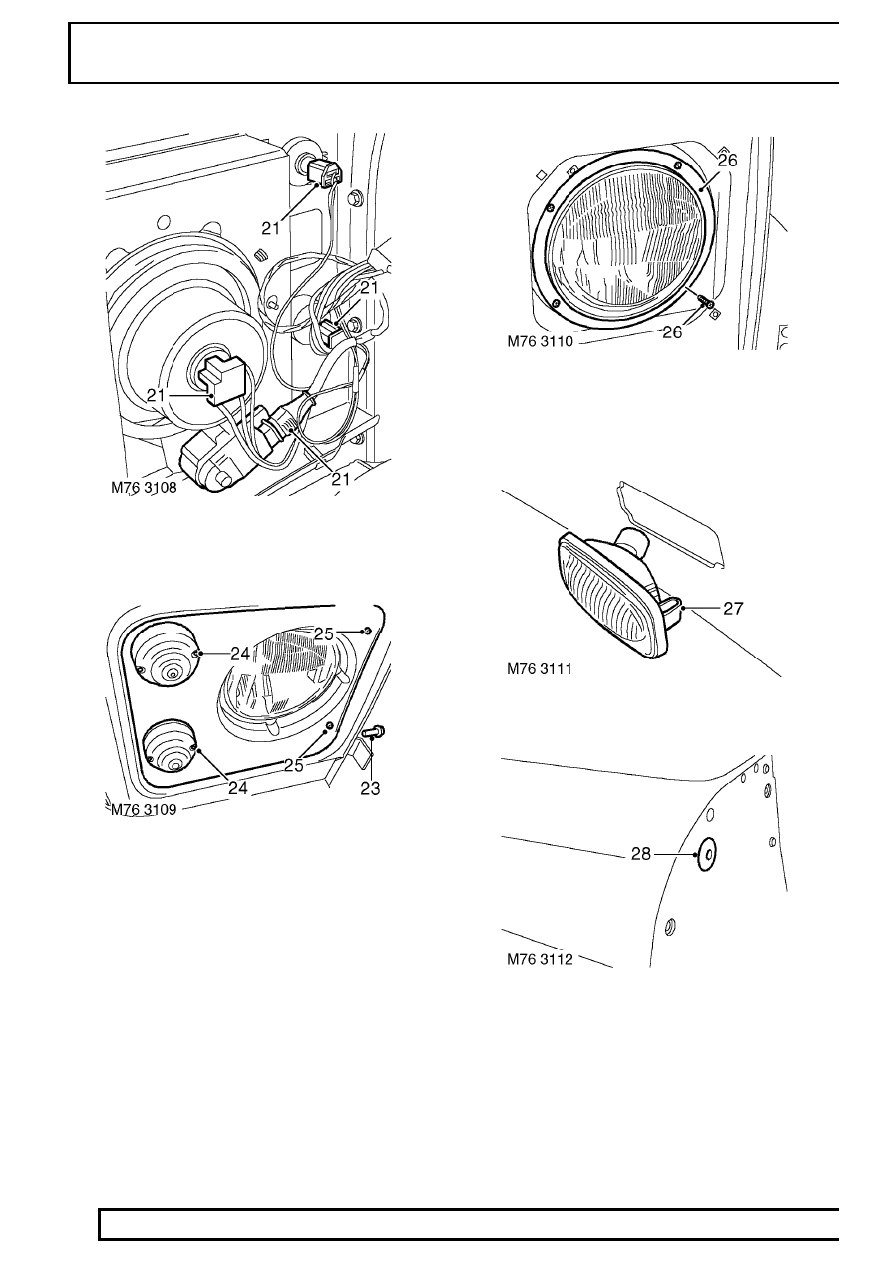

21. Disconnect headlamp, side lamp, repeater and

indicator multiplugs.

22. With assistance, remove wing.

23. Remove bolt, remove grille support bracket.
24. Remove 4 screws securing side and indicator

lamps.

25. Remove 2 screws securing headlamp finisher to

wing, remove finisher.

26. Remove 4 screws and remove headlamp from

wing, collect sealing ring.

27. Release side repeater lamp from wing.

28. Remove bonnet cable grommet.

CHASSIS AND BODY

7

REPAIR

Refit

29. Fit bonnet cable grommet.
30. Fit side repeater lamp to wing.
31. Fit headlamp sealing ring, fit headlamp and

tighten screws.

32. Fit headlamp finisher, side and indicator lamps

and tighten screws.

33. Fit grille support bracket and tighten bolt.
34. With assistance, position and align wing to body

and locate bonnet cable to wing.

35. Connect headlamp, indicator, side lamp and side

repeater lamp multiplugs.

36. Fit bolt securing wing to bulkhead.
37. Fit bolts securing wing to ’A’ post.
38. Fit nut and bolt securing support stay to wing.
39. Fit bolt securing inner and outer wing to chassis.
40. Fit bolts securing radiator bracket to wing.
41. Fit bolts securing outer wing to inner wing.
42. Align wing and finally tighten all bolts.
43. Position wheel arch extension to wing, and fit

securing studs.

44. Position PAS reservoir to wing and tighten bolts.
45. Position expansion tank pipe and secure with

studs.

46. Position EGR solenoid and tighten bolts.
47. Position heater air intake seal and fit air intake.
48. Fit heater air intake bracket and tighten bolts.
49. Fit heater air intake grille and tighten screws.
50. Align air cleaner intake elbow, tighten screws

and fit grille.

51. Fit wheel arch liner. See this Section.
52. Position bonnet release cable to lock and tighten

screw.

53. Fit cooling fan cowl.
54. Fit front grille. See this Section.

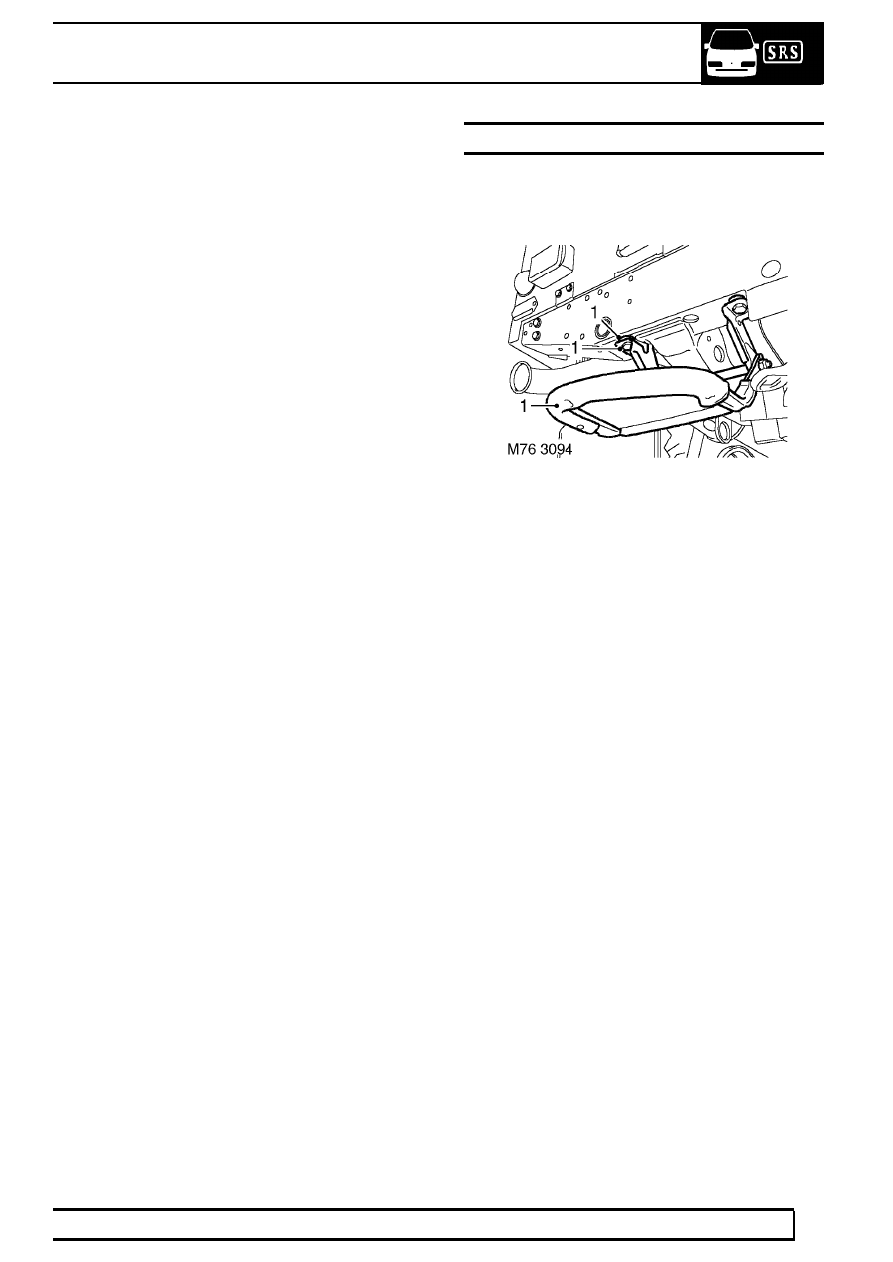

STEP - FOLDING - REAR DOOR

Service repair no - 76.10.41

Remove

1. Remove 2 bolts securing step to chassis

member, remove step and collect spacers.

Refit

2. Position step, fit spacer washers and tighten

bolts.

76

CHASSIS AND BODY

8

REPAIR

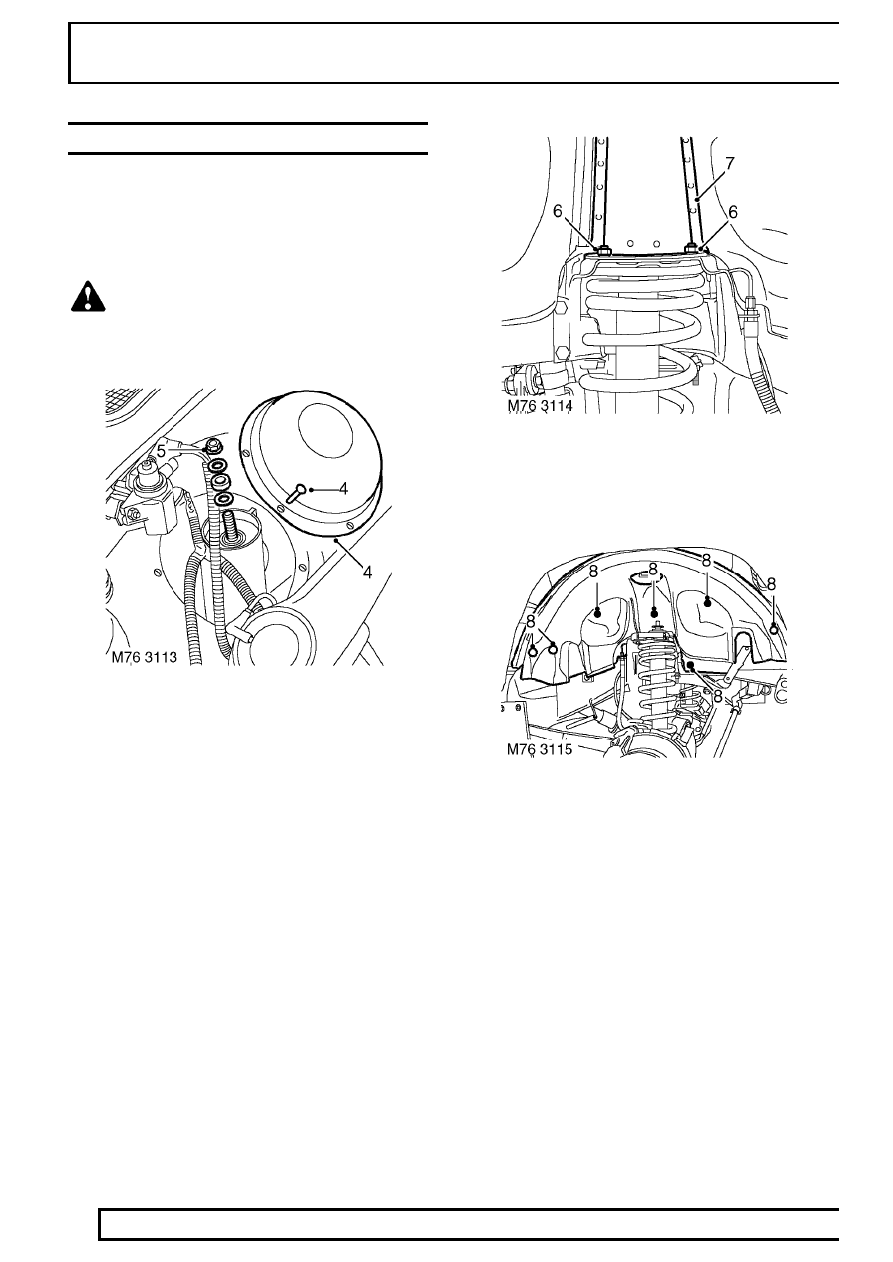

LINER - FRONT WHEEL ARCH

Service repair no - 76.10.48

Remove

1. Raise front of vehicle.

WARNING: Support on safety stands.

2. Remove front wheel.
3. Support axle weight with jack.

4. Remove 6 screws securing damper top cover to

inner wing, remove cover.

5. Remove nut securing damper to top mounting

bracket and collect rubber bush and 2 washers.

6. Remove 4 nuts securing damper to mounting

bracket and collect washers.

7. Remove damper top cover.

8. Remove 4 screws and 3 studs securing liner to

inner wing. Remove liner.

Refit

9. Position liner, secure with screws and studs.

10. Fit damper mounting bracket and tighten nuts.
11. Position damper to mounting bracket, fit rubber

bush and washers and tighten nut.

12. Fit damper cover to inner wing and secure with

screws.

13. Fit road wheel.
14. Remove stands and lower vehicle.
