Defender. Manual - part 155

FLYWHEEL

The single mass flywheel is bolted to the flange of the engine crankshaft. A dowel ensures that the flywheel is correctly

located. A ring gear is located on the outside diameter of the flywheel and is seated against a flange. The ring gear is an

interference fit on the flywheel and is a serviceable item, which can be replaced if damaged or worn.

The operating face of the flywheel is machined to provide a smooth surface for the clutch driven plate to engage on.

Clutch - 2.4L Duratorq-TDCi HPCR (103kW/140PS) - Puma - Clutch Disc

and Pressure Plate

Removal and Installation

Special Tool(s)

Clutch alignment tool.

308-419

Removal

1.

WARNING: Do not work on or under a vehicle

supported only by a jack. Always support the vehicle on safety

stands.

Raise and support the vehicle.

2. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and

Connect

 (414-01 Battery, Mounting and Cables, General

Procedures).

3. Remove the transmission.

For additional information, refer to:

Transmission

 (308-03

Manual Transmission/Transaxle, Removal).

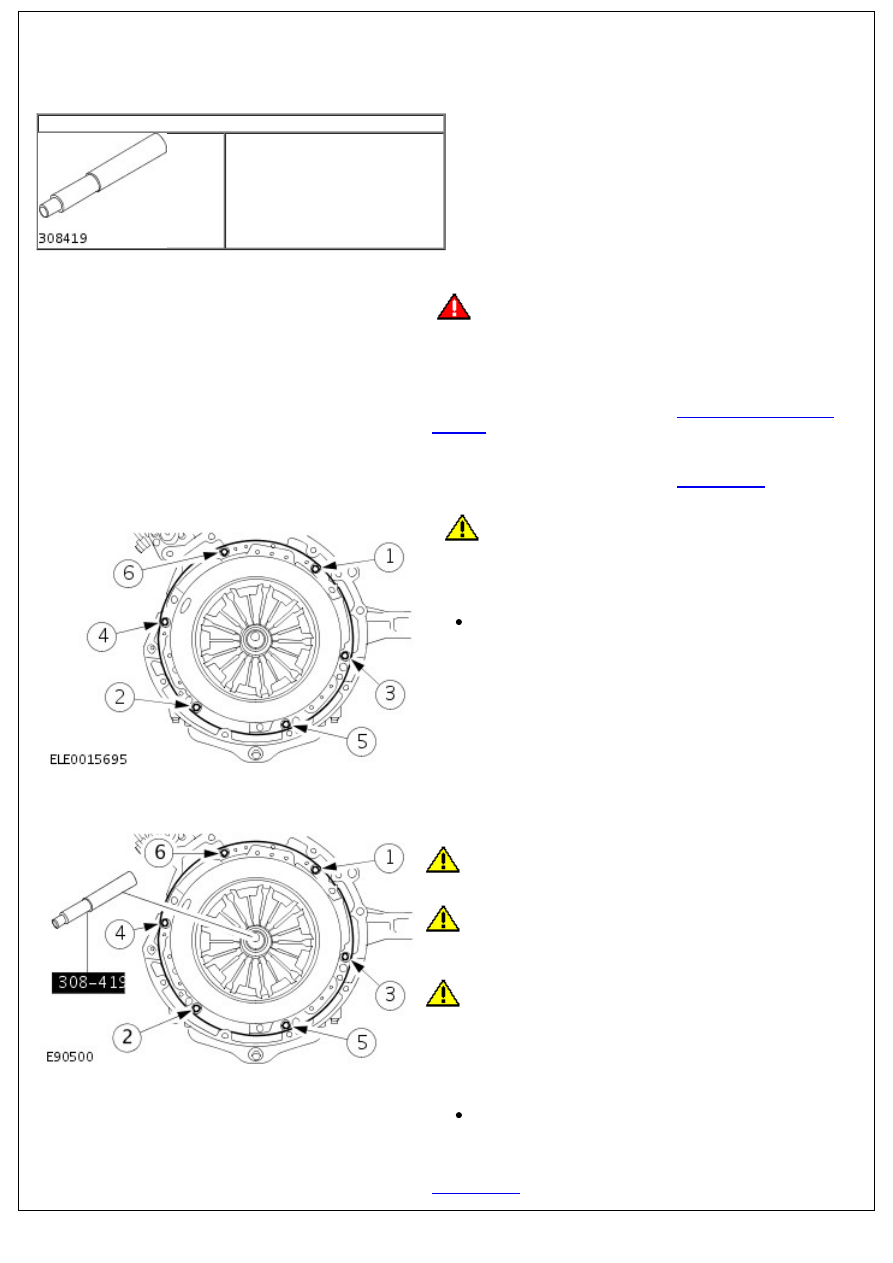

4.

CAUTION: Loosen the clutch pressure plate bolts by 2

turns at a time in the sequence shown. Failure to follow this

instruction may result in damage to the vehicle.

Remove the clutch disc and the clutch pressure plate.

Remove and discard the 6 bolts.

Installation

1. CAUTIONS:

 Make sure new bolts are installed. Failure to follow this

instruction may result in damage to the vehicle.

 Apply grease of the correct specification to the pilot

bearing. Failure to follow this instruction may result in damage

to the vehicle.

 Tighten the bolts in the sequence shown. Failure to

follow this instruction may result in damage to the vehicle.

• NOTE: Clean the component mating faces.

Using the special tool, install the clutch disc and the clutch

pressure plate.

Tighten the bolts to 29 Nm (21 lb.ft).

2. Remove the special tool.
3. Install the transmission. For additional information, refer to:

Transmission

 (308-03 Manual Transmission/Transaxle,

Installation).

4. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01

Battery, Mounting and Cables, General Procedures).

Clutch - 2.4L Duratorq-TDCi HPCR (103kW/140PS) - Puma - Pilot Bearing

Removal and Installation

Special Tool(s)

Bearing installer

205-081

Bearing remover

303-078

Removal

1.

WARNING: Do not work on or under a vehicle

supported only by a jack. Always support the vehicle on safety

stands.

Raise and support the vehicle.

2. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and

Connect

 (414-01 Battery, Mounting and Cables, General

Procedures).

3. Remove the clutch disc and pressure plate.

For additional information, refer to:

Clutch Disc and Pressure

Plate

 (308-01 Clutch - 2.4L Duratorq-TDCi HPCR

(103kW/140PS) - Puma, Removal and Installation).

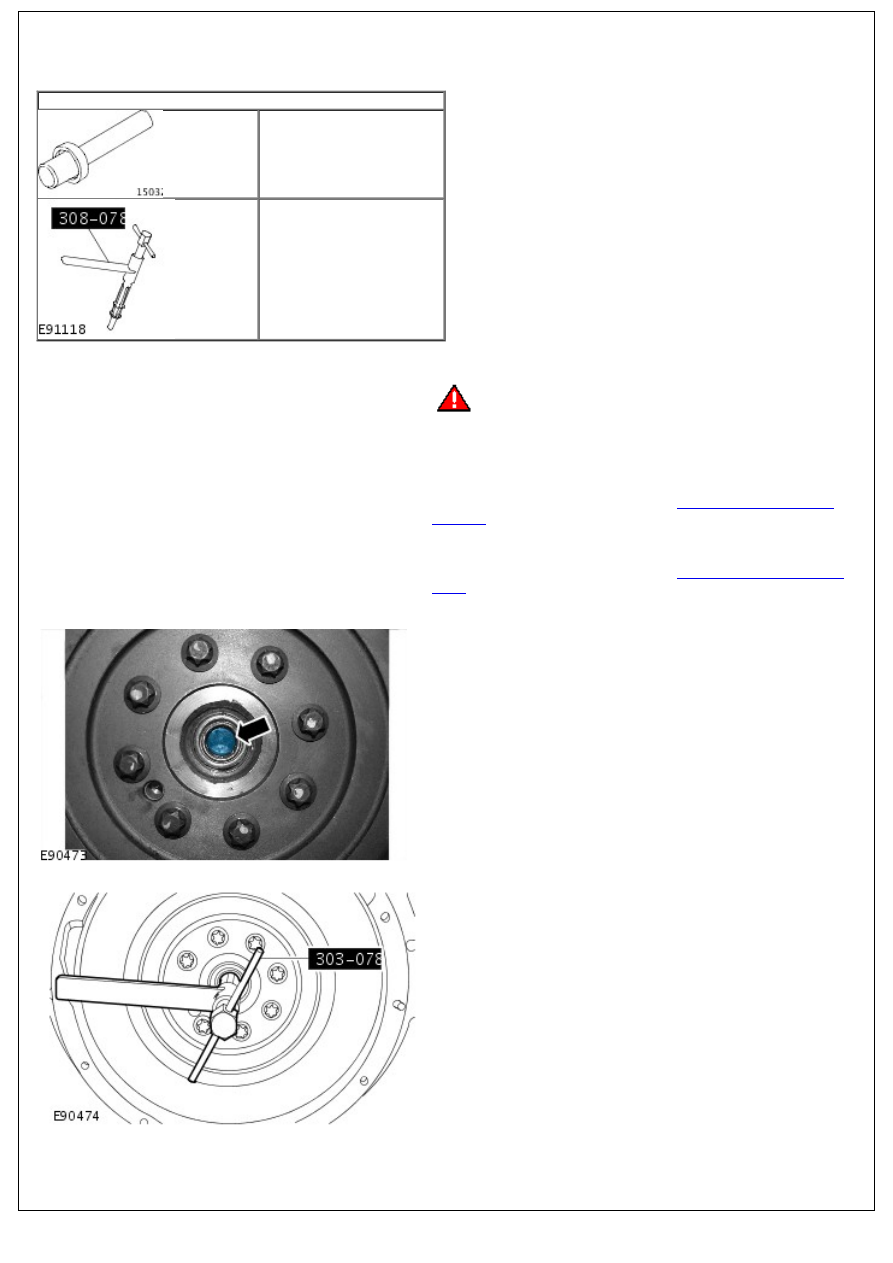

4. Using a suitable tool, break through the pilot bearing.

5. Using the special tool, remove the pilot bearing.

Installation

1. Using the special tool, install the pilot bearing.
