Engine - 2.4L Duratorq-TDCi HPCR (103kW/140PS) - Puma - Engine

Installation

Installation

All vehicles

1. With assistance, carefully install the engine.

Clean the component mating faces.

2. Secure the engine to the transmission.

Tighten the bolts to 40 Nm (30 lb.ft).

Remove the hydraulic jack supporting the transmission.

3. Install the LH engine mount.
4. Install the RH engine mount.
5. Secure both of the engine mounts.

Lower the engine on to its mounts.

Tighten the bolts to 80 Nm (59 lb.ft).

Tighten the nuts to 80 Nm (59 lb.ft).

6. Connect the exhaust gas recirculation (EGR) cooler coolant

hose.

Secure with the clip.

Secure the coolant hoses to EGR cooler.

7. Connect the heater coolant hose to the heater control valve.

Secure with the clip.

8. NOTE: Remove and discard the blanking caps.

Connect the fuel lines.

Secure with the clip.

Secure the fuel return line in the clip.

9. Secure the power steering pump.

Remove and discard the tie-strap.

Tighten the bolts to 23 Nm (17 lb.ft).

10. Secure the accessory drive belt around the power steering

pump pulley.

11. Connect the brake booster vacuum line to the brake

vacuum pump.

12. Connect the coolant hoses to the coolant pump housing.

Secure with the clips.

13. Connect the radiator upper coolant hose.

Secure with the clip.

14. Secure the engine wiring harness.

Connect the engine control module (ECM) electrical

connectors.

Secure in the clips.

15. Connect the glow plug electrical connector.
16. Connect the engine wiring harness electrical connector.

17. Install the charge air cooler outlet hose.

Tighten the clips.

18. Install the charge air cooler inlet hose.

Tighten the clips.

Vehicles with air conditioning

19. NOTE: Remove and discard the blanking caps.

Connect the air conditioning (A/C) compressor high-pressure

line.

Install new O-ring seals.

All vehicles

20. Install the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12

Intake Air Distribution and Filtering - 2.4L Duratorq-TDCi

HPCR (103kW/140PS) - Puma, Removal and Installation).

21. Connect the coolant hose to the EGR cooler.

Secure with the clip.

22. Connect the coolant hose to the engine oil cooler.

Secure with the clip.

23. Connect the reverse light switch electrical connector.
24. Secure the crankshaft position (CKP) sensor and reverse

light switch wiring harness to the transmission.

Secure the clips.

25. Install the starter motor.

For additional information, refer to:

Starter Motor

 (303-06

Starting System - 2.4L Duratorq-TDCi HPCR (103kW/140PS)

- Puma, Removal and Installation).

26. Install the catalytic converter.

For additional information, refer to:

Catalytic Converter

 (309-

00 Exhaust System - 2.4L Duratorq-TDCi HPCR

(103kW/140PS) - Puma, Removal and Installation).

27. Install the cooling fan shroud.

For additional information, refer to:

Cooling Fan Shroud

 (303-

03 Engine Cooling - 2.4L Duratorq-TDCi HPCR

(103kW/140PS) - Puma, Removal and Installation).

28. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01

Battery, Mounting and Cables, General Procedures).

29. Install the hood.

For additional information, refer to:

Hood

 (501-02 Front End

Body Panels, Removal and Installation).

Engine Cooling - 2.4L Duratorq-TDCi HPCR (103kW/140PS) - Puma -

Item

Specification

Anti-freeze

WAS-M97B44-D

Anti-freeze concentration - Will provide frost protection to -40°C (-40°F)

50%

Specific gravity of coolant at 20°C (68°F), to protect against frost down to -40°C (-40°F)

1.068

Item

Capacity

Cooling System

10 Liters (17.6 pints) (10.6 quarts)

Radiator

2.3 Liters (4 pints) (2.4 quarts)

Coolant Expansion Tank (To Cold Level)

1.2 Liters (2.1 pints) (1.3 quarts)

Item

Description

Cooling system type

Pressurized, thermostatically controlled with coolant expansion tank

Radiator

Cross flow

Coolant expansion tank

Remote with cold level fill mark

Pressure cap rating

100 kPa (1 bar) (15.9 lbf/in!)

Thermostat: Starts to open

82° C (180°F)

Thermostat: Fully open

96° C (205°F)

Cooling fan

Viscous

Cooling fan control

Bi-metallic

Cooling fan diameter

475 mm (18.70 inches)

Cooling fan direction of rotation

Clockwise when viewed from front of engine

Coolant pump

Centrifugal flow impeller, belt driven from the crankshaft

Torque Specifications

Description

Nm

lb-ft

Heater hose air bleed screw

2

1

Coolant pump bolts

23

17

Coolant pump outlet manifold

10

7

Coolant pump hose clip

3

2

Viscous coupling bolts

10

7

Expansion tank bolt

10

7

Charge air cooler to radiator bolts

20

15

Charge air cooler inlet and outlet hose clips

3

2

Charge air cooler bracket bolts

9

7

Power steering reservoir nuts

4

3

Engine Cooling - 2.4L Duratorq-TDCi HPCR (103kW/140PS) - Puma -

Engine Cooling

Description and Operation

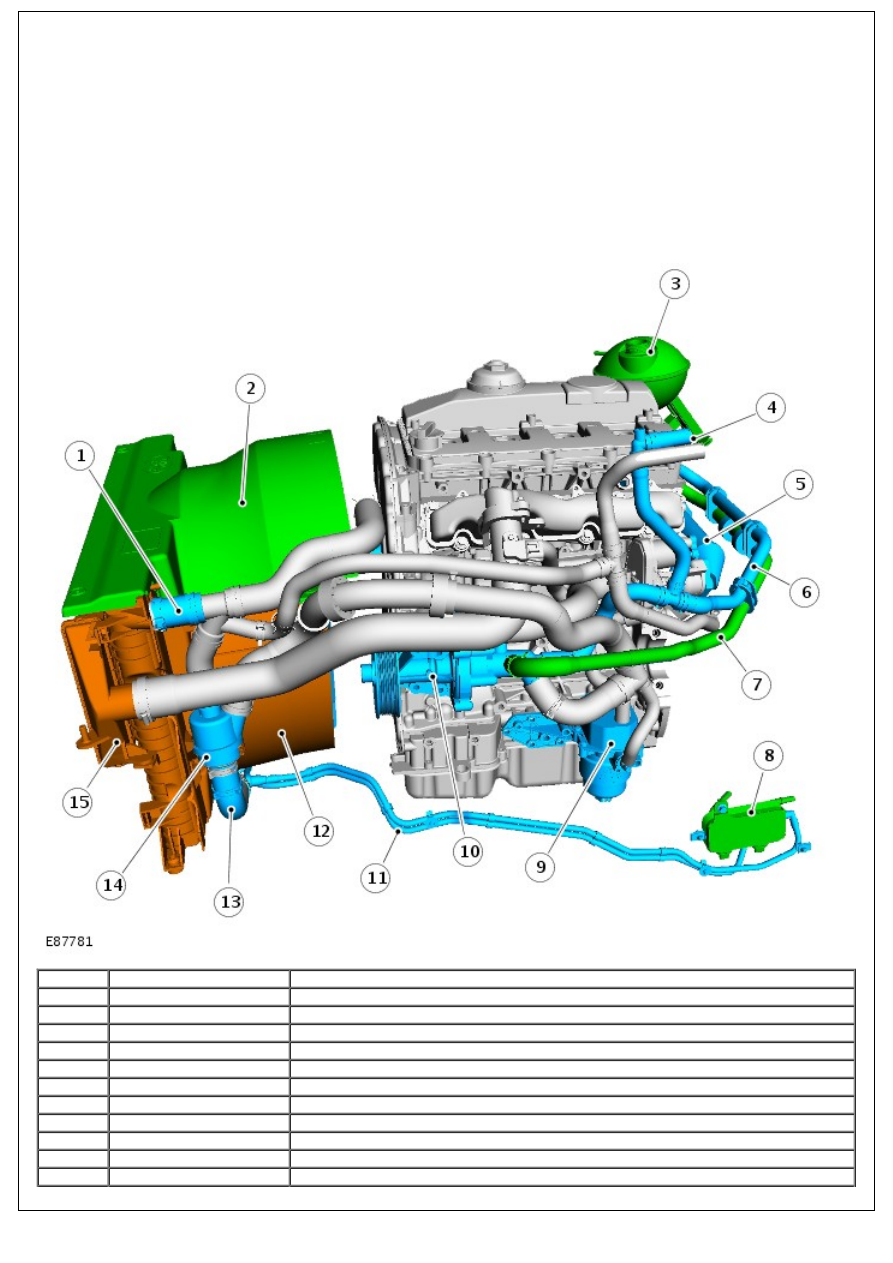

COMPONENT LOCATION

Item

Part Number

Description

1

-

Radiator top hose

2

-

Cooling fan top cowl

3

-

Expansion tank

4

-

Passenger compartment heater connections

5

-

Exhaust Gas Recirculation (EGR) cooler

6

-

EGR cooler outlet hose

7

-

Expansion tank hose

8

-

Fuel cooler

9

-

Engine oil cooler

10

-

Coolant pump

11

-

Fuel cooler feed and return hoses
