Defender. Manual - part 3

however, are neutral in colour and may not be so easily identified apart from a slightly darker area of thread where the

locking agent has been applied. The locking agent is released and activated by the tightening process and is then

chemically cured to provide the locking action.

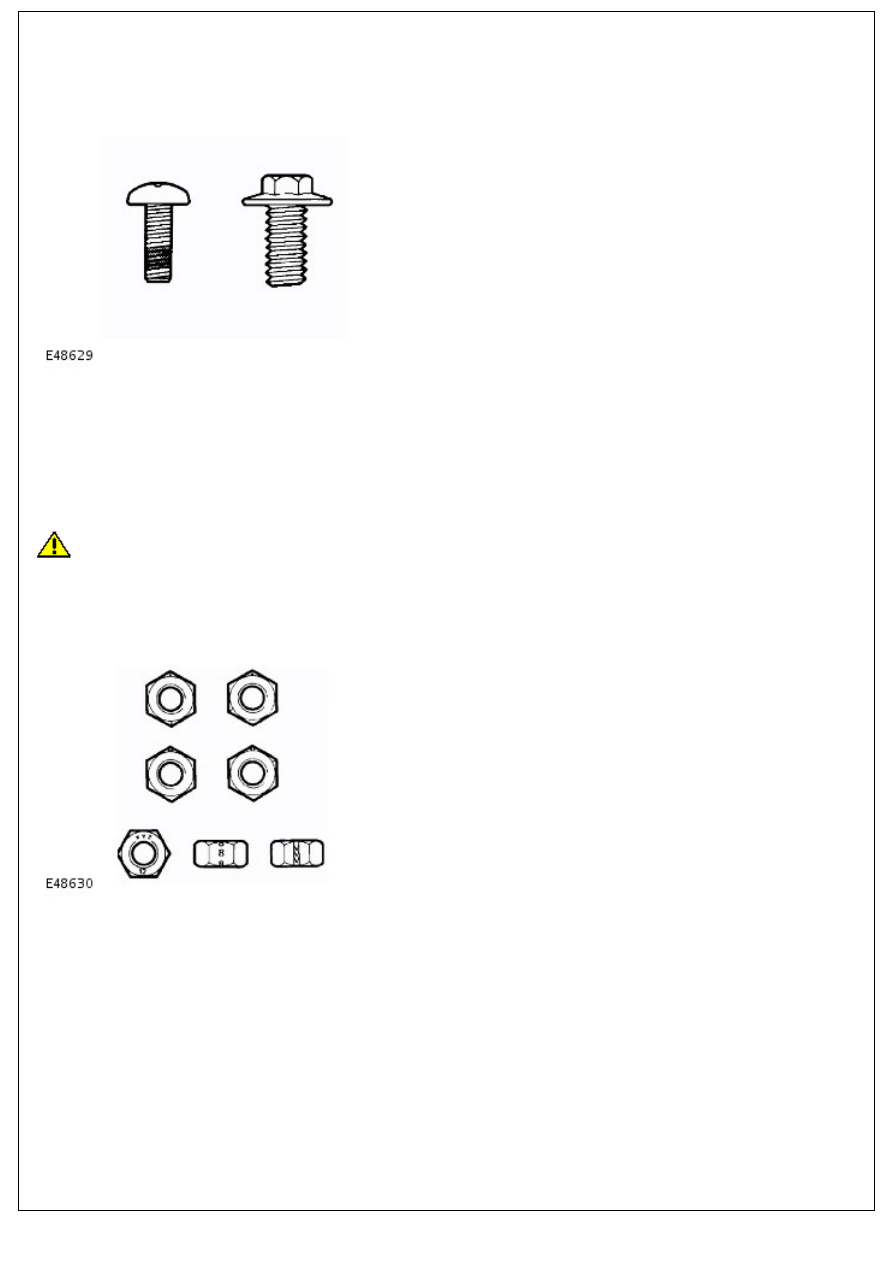

Self-locking bolts and screws

Unless stated in a specific repair procedure, self-locking bolts and screws i.e. nylon patched or trilobular thread can be

re-used provided that resistance is felt when the locking portion enters the female thread.

Nylon patched bolts and screws have a locking agent either applied to, or inserted in the threaded portion. They are

identified by the presence of a coloured section of thread extending approximately 180° around the thread or by a

coloured plug inserted into the bolt.

Trilobular bolts have a special thread form which creates a slight interference with the thread of the hole or nut into

which it is screwed.

CAUTION: Do Not re-use self-locking fasteners in critical locations e.g. drive plates/flywheel or engine bearings. Do

not install non self-locking fasteners where a self-locking fastener is specified.

Trilobular bolts should not be used as a substitute for patched bolts.

Nut identification

A nut with an ISO metric thread is marked on one face or one of the hexagonal flats with the strength grade symbol 8,

12, 14. Some nuts with the strength grade 4, 5 or 6 are also marked and some have the metric symbol M on the

hexagonal flat opposite the strength grade marking.

A clock face system is sometimes used as an alternative method of indicating the strength grade. The external chamfers

or a face of the nut is marked in a position relative to the appropriate hour mark on a clock face to indicate the strength

grade.

A dot is used to locate the 12 o'clock position and a dash to indicate the strength grade. If the grade is above 12, two

dots identify the 12 o'clock position.

When tightening a slotted or castellated nut, never loosen it to insert a split pin except where specified as part of an

adjustment procedure. If difficulty is experienced in correctly positioning the slot, alternative washers or nuts should be

selected.

Where a nut is tightened to adjust or maintain bearing pre-load, the tightening procedure must be adhered to.

Self-locking nuts

Unless stated otherwise, self-locking nuts once removed must be discarded and new nuts of the same type and strength

grade installed.

Ball and Roller Bearings

When removing and installing bearings, make sure that the following practices are observed to make sure component

serviceability:

CAUTION: Service tools have been developed for removing the majority of bearings; these must always be used

where specified.

Remove all traces from bearing under inspection by cleaning with a suitable degreasant; maintain absolute

cleanliness throughout operations.

Conduct a visual inspection for markings on rolling elements, raceways, outer surfaces of outer or inner surfaces

of inner rings. Reject any bearings found to be marked since marking in these areas indicates onset of wear.

Hold inner race of bearing between finger and thumb of one hand and rotate outer race to check that it revolves

absolutely smoothly. Repeat holding outer race and rotating inner race. DO NOT spin the bearing.

Rotate outer ring gently using a reciprocating movement whilst holding inner ring; feel for any check or

obstruction to rotation. Reject bearing if movement is not absolutely smooth.

Check bearing for blueing or signs of overheating.

Lubricate bearing with the specified lubricant.

Inspect bearing surface of shaft and bearing housing for discolouration or other markings which indicate

overheating of bearing or movement between bearing and seating.

Before installing bearing, make sure that shaft and bearing housing are clean and free from burrs.

If one bearing of a pair shows signs of wear, overheating etc., it is advisable to replace bearings as a pair unless

it is suspected that one bearing may have been faulty when installed, was installed incorrectly or the fault arose

due to oil seal failure.

Never reinstall a bearing unless it is in a fully serviceable condition.

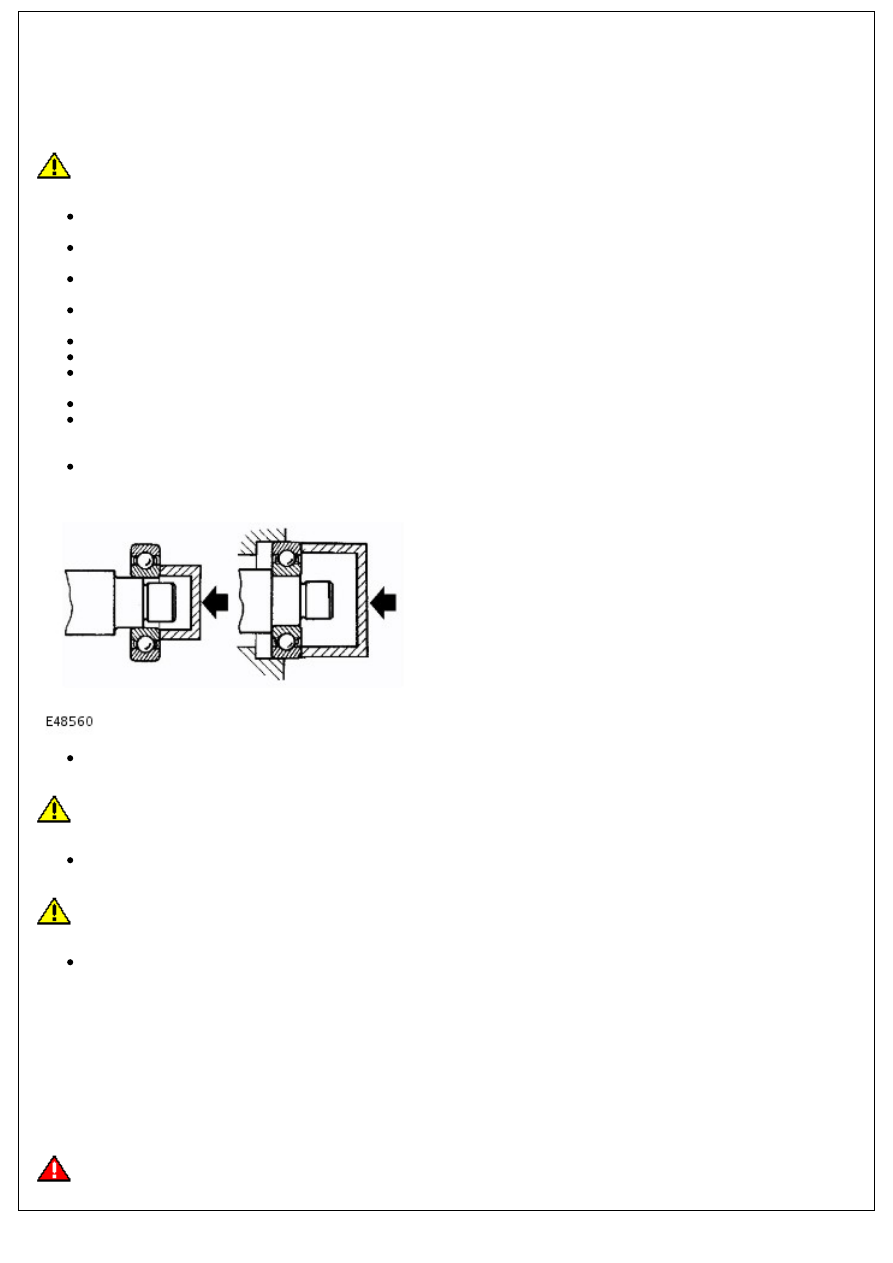

When installing a bearing to a shaft, only apply force to the inner ring of the bearing. When installing a bearing

into a housing, only apply force to the outer ring of the bearing.

CAUTION: Service tools have been developed for installing the majority of bearings; these must always be used

where specified.

In the case of grease lubricated bearings, fill the space between the bearing and outer seal with the

recommended grade of grease before installing the seal.

CAUTION: When a waxed oil seal (installed dry) type of oil seal is to be installed, take great care that grease does

not contaminate the running surface of the seal.

Always make suitable reference marks between the components of separable bearings e.g. taper roller bearings

when disassembling to make sure correct location of components when assembling. Never install new rollers in

an outer ring, always install a new bearing assembly.

Brake Pads and Linings

Always install the correct grade and specification of brake pads and linings. When replacing these items, always replace

as complete axle sets.

Brake Hydraulics

Always observe the following recommendations when working on the braking system:

WARNING: Do not intermix brake fluid of different specifications.

Always use two spanners when loosening or tightening brake pipes or hose connections.

Make sure that hoses run in a natural curve and are not kinked or twisted.

install brake pipes and hoses securely in their retaining clips and make sure that they cannot contact a potential

chafing point.

Containers used for brake fluid must be kept absolutely clean.

Do not store brake fluid in unsealed containers, the fluid will absorb water which will lower the boiling point of

the fluid.

Do not allow brake fluid to be contaminated with other fluids such as mineral oil and do not put brake fluid in a

container which has previously been used for storing other fluids.

Do not re-use brake fluid which has been bled from the system.

Always use brake fluid or a suitable brake cleaning fluid to clean hydraulic components.

Unless stated otherwise, use only clean brake fluid to lubricate hydraulic seals and components.

Always install blanking plugs to hoses, pipes or components immediately after disconnection.

Check thread compatibility of original equipment with replacement components.

Observe absolute cleanliness when working with hydraulic components.

Pipes and Hoses

When removing or installing flexible hydraulic pipes and hoses, make sure that the following procedures are observed to

make sure component serviceability:

Prior to removal, clean area around hose or pipe end which is to be disconnected.

Obtain appropriate blanking plugs or caps before disconnecting hose or pipe end fittings in order that connections

can be plugged immediately following disconnection.

Always install blanking plugs or caps to pipes and unions immediately following disconnection.

Clean hose or pipe and blow through with an air line.

WARNING: Suitable eye protection must be worn.

Check hoses externally for cracks, separation of plies, security of end fittings and external damage; replace

faulty hoses.

Check pipes for signs of corrosion and chafing, replace as necessary.

CAUTION: If pipes are found to be chafed, rectify clips, mounting points etc., to prevent further problems in

service.

When installing hoses, make sure that no unnecessary bends are introduced and that hoses are not kinked,

twisted or positioned close to potential chafing points.

When installing pipes, make sure that pipes are positioned and clipped clear of potential chafing points.

Always replace sealing washers installed to banjo bolts, sealing plugs etc.

Always use a backing spanner when tightening unions and do not overtighten union nuts or banjo bolts.

After engagement of 'quick-fit' connection hoses, perform a 'tug' test to make sure connection is securely

installed.

After any work on hydraulic systems, always check for fluid leaks whilst a second operator applies working

pressure to the brake pedal or operates the system that has been worked on.

Fuel system hoses

Some fuel hoses are made up of two laminations, an armoured rubber outer sleeve and an inner viton core. Whenever a

hose is removed, make sure that the inner bore is inspected to check that the viton lining has not become separated

from the outer sleeve.

WARNING: Never attempt to repair fuel hoses or rectify leaking 'quick-fit' connectors. The fuel hose and

connectors must be replaced as an assembly.

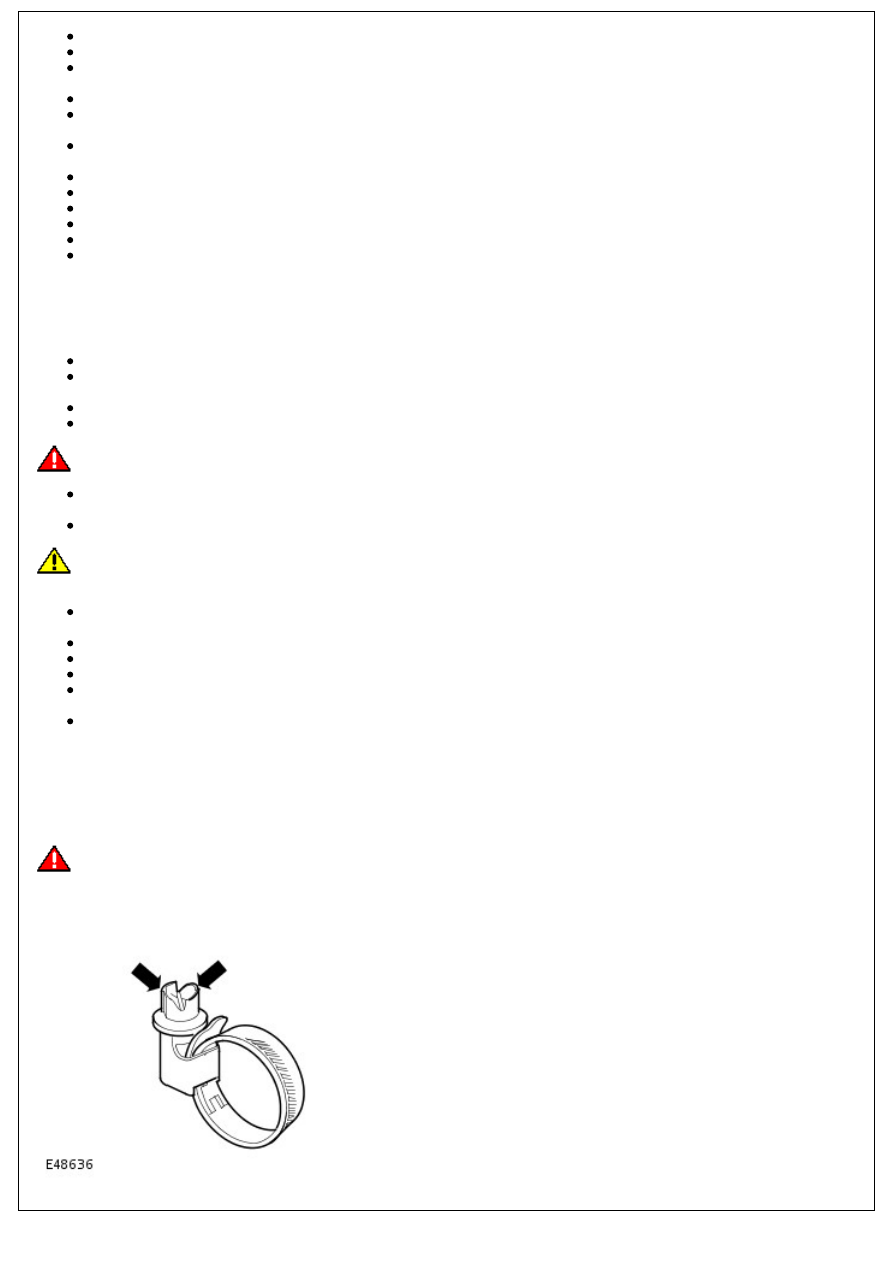

Fuel system hose clips

Certain fuel system hose clips are of the 'break-off head' type where a slot in the screw head shears off when the clip is

tightened to a specific torque. These clips may be removed using a screwdriver and must be replaced with new clips on

reassembly. Clips must be tightened until the portion of the slot shears off. Do not attempt to tighten clips by any other

method, do not install any other type of clip.

'Quick-fit' connections are also installed to certain fuel hoses. After engagement of 'quick-fit' connections, perform a

'tug' test to make sure connection is securely installed.

Other fuel system hose clips are of the 'Jubilee' type and there may be a tamper proof cover installed over the screw

head. These cover must be carefully removed before slackening the clip and should be replaced after final tightening,

ensuring that the internal hexagon on the cover is correctly located on the clip screw.

Cooling system hoses

CAUTION: The following precautions must be observed to make sure that the integrity of the cooling system hoses

and their connection to the system is maintained.

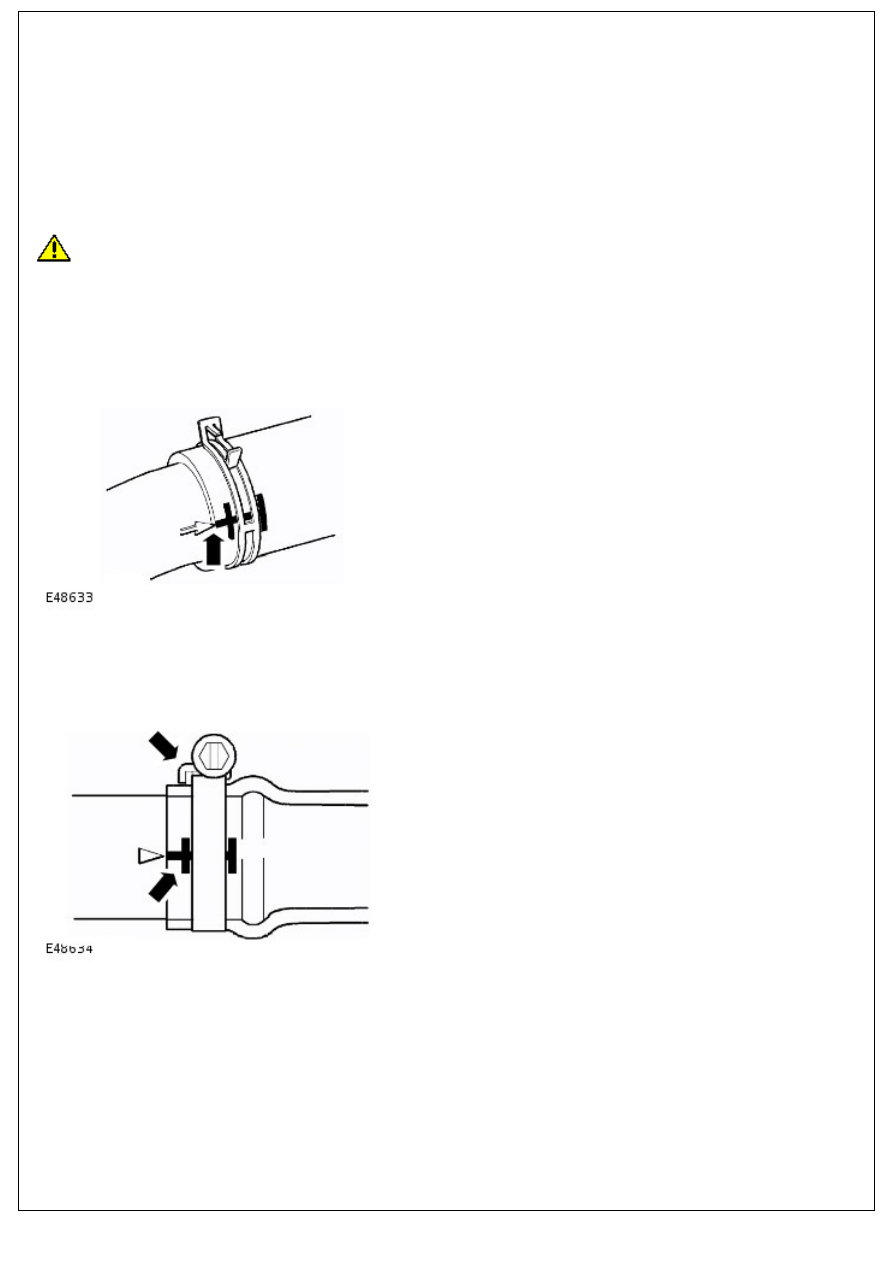

Hose orientation and connection

Correct orientation of cooling system hoses is important to make sure that hoses do not become fatigued or damaged

through contact with adjacent components.

Where orientation marks are provided on the hose and corresponding component, the marks must be aligned when the

hose is installed. Hoses must be installed fully on to their connection points, usually a moulded form on a pipe provides

a positive indicator.

Hose clips

Markings are usually provided on the hose to indicate the correct clip position. If no markings are provided, position the

clip directly behind the retaining lip at the end of the stub pipe. Worm drive clips should be orientated with the crimped

side of the drive housing facing towards the end of the hose or the hose may become pinched between the clip and the

stub pipe retaining lip. Unless otherwise stated, worm drive clips should be tightened to 3 Nm (2 lb-ft). Make sure that

hose clips do not foul adjacent components.
