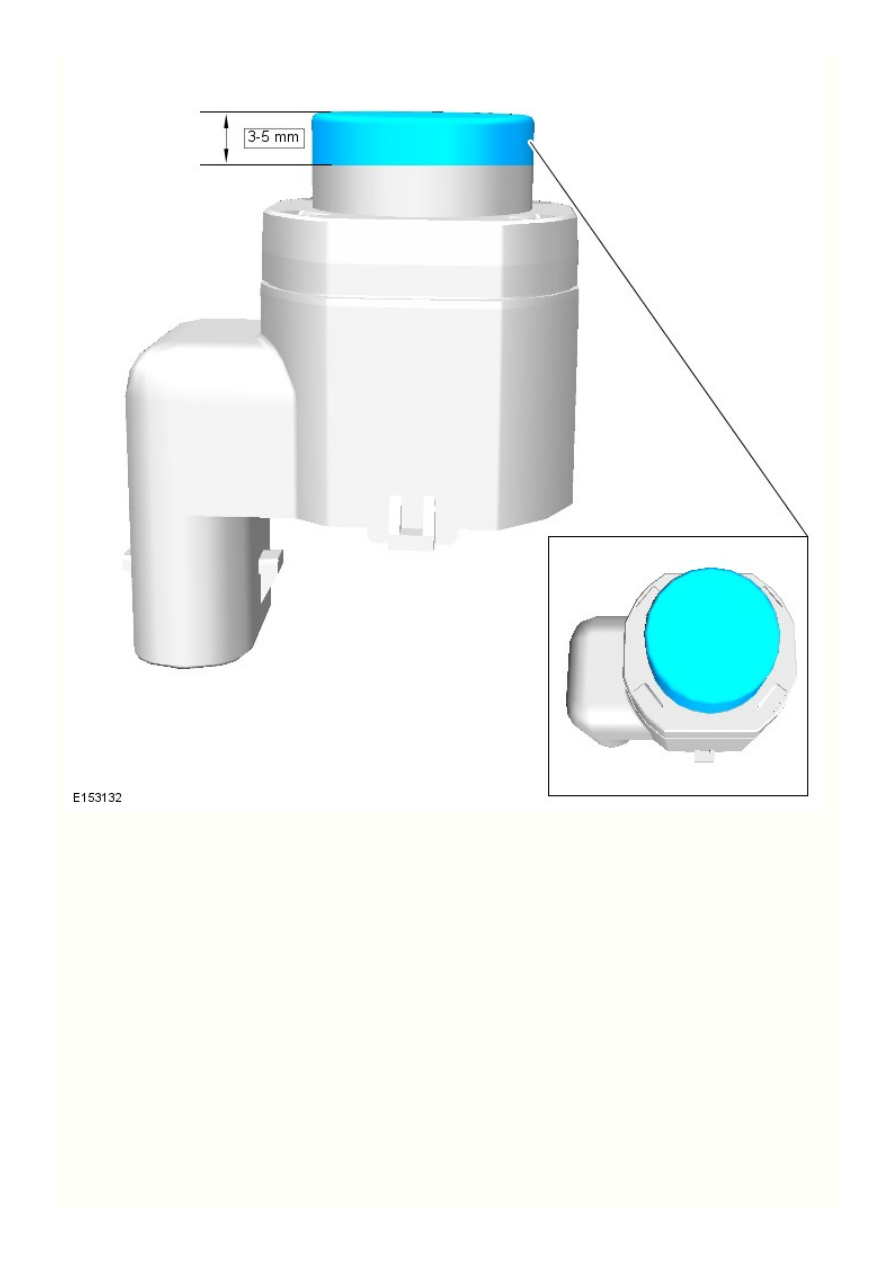

2. Установка выполняется в последовательности, обратной порядку
разборки.

2.

1.

3.

2.

1.

Помощь при парковке - Камера передней системы помощи при парковке

Снятие и установка

Снятие

Примечания:

Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Зажигание должно быть выключено.



ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Front Bumper Cover (501-19 Bumpers, Снятие и

установка).

Предостережения:

Правильно расположите элемент на установочных



штифтах.

Соблюдайте предельную осторожность, чтобы не



повредить жгуты электропроводки.

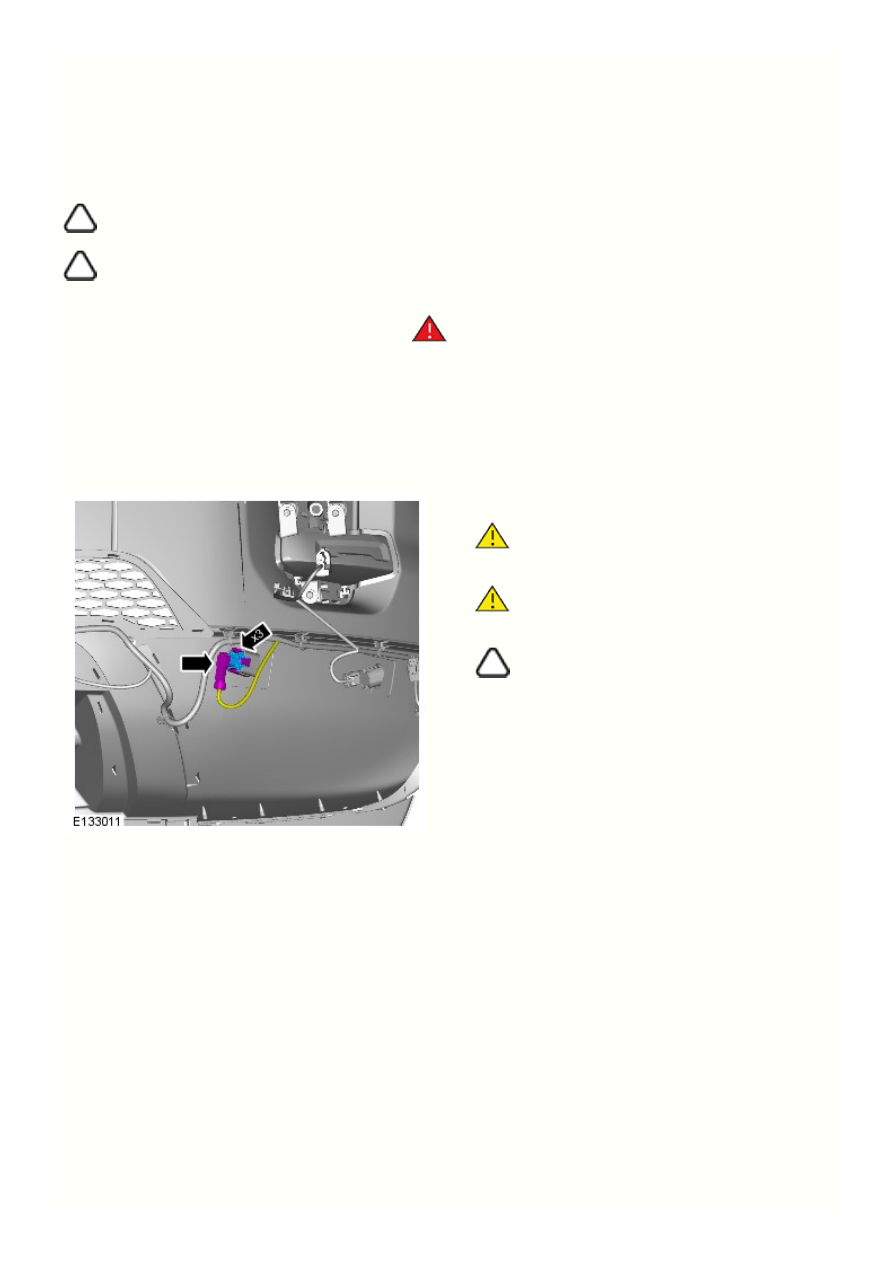

ПРИМЕЧАНИЕ: На иллюстрации показана правая



сторона, левая выглядит аналогично.

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.

Если установлен новый элемент, сконфигурируйте его с помощью

диагностического оборудования, одобренного компанией Land Rover.

Аккумуляторная батарея и система зарядки - Общая информация - Требования по уходу
за аккумуляторной батареей

Описание и принцип действия

1. ВВЕДЕНИЕ

Настоящий документ определяет требования по уходу и техническому обслуживанию аккумуляторных батарей, а также стандарты по
уходу за аккумуляторными батареями у дилеров, обслуживающих новые автомобили.

Он распространяется на все типы свинцово-кислотных аккумуляторных батарей 12 Вольт, используемых в автомобилях Jaguar и Land
Rover, независимо от того, используют ли они стандартную заливную технологию или технологию абсорбирующих перегородок из
стеклянного микроволокна (AGM – также известную под названием свинцово-кислотных аккумуляторов с клапанным регулированием
(VRLA)), а также на основные, вторичные и на вспомогательные аккумуляторные батареи. Аккумуляторы AGM обладают повышенной
устойчивостью к циклическим нагрузкам, наблюдаемым при остановке и запуске.

Для предотвращения повреждения аккумуляторной батареи и обеспечения надлежащего срока службы необходимо строго соблюдать
все процедуры, подробно описанные в этом документе.

Также обратите внимание на следующие ключевые моменты:

На всех отгружаемых с завода автомобилях установлено транспортировочное реле и/или транспортировочный режим
запрограммирован в блоках управления автомобиля. Это транспортировочное реле необходимо снять, а транспортировочный
режим деактивировать (если применимо) с помощью сертифицированной диагностической системы НЕ ПОЗДНЕЕ ЧЕМ ЗА 72

 до передачи автомобиля покупателю.

ЧАСА
Разрядка аккумуляторной батареи может произойти в результате следующего:

-

 : свинцово-кислотная аккумуляторная батарея будет разряжаться очень медленно благодаря своим

Саморазрядка

собственным внутренним химическим процессам вне зависимости от того, подключена ли она к автомобилю или нет.

-

 : электрические системы автомобиля в подключенном к аккумуляторной батарее состоянии будут

Статическая разрядка

потреблять электроэнергию от аккумулятора.

12-вольтные свинцово-кислотные аккумуляторы зависят от внутренних химических процессов для создания напряжения и подачи тока.
Эти процессы и внутренняя химическая структура аккумулятора могут быть повреждены, если аккумулятор разряжается в течение
нескольких недель / месяцев или если он оставлен в разряженном состоянии в течение долгого времени.

В автомобилях с традиционными ключами зажигания запрещается оставлять ключ в замке зажигания после снятия

 , так как в этом случае ток покоя увеличится, и аккумуляторная батарея разрядится гораздо

транспортировочного реле
быстрее.

 электронный ключ должен находиться на расстоянии как минимум 5 м (16 футов) от

На автомобилях без ключа зажигания
автомобиля при его парковке или хранении.
Аккумуляторы AGM полностью герметичны, и в них нельзя доливать электролит.

ПРИМЕЧАНИЕ: Дилеры, обеспечивающие хранение и перевозку автомобилей и запасных аккумуляторных батарей, несут



ответственность за обеспечение того, что только полностью заряженный аккумулятор может подлежать распространению по
дистрибьюторской цепи продаж.

2. ОБЩИЕ ПРАВИЛА УХОДА ЗА АККУМУЛЯТОРОМ

2.1. Демонстрационные автомобили дилера

Автомобили, используемые для показа в шоу-руме, должны быть подключены к одобренному JLR зарядно-разрядному устройству
демонстрационного зала, способному подавать ток 50 А. Это предотвратит повреждение аккумуляторной батареи.

На автомобилях, используемых для показа в шоу-руме, должен быть выключен транспортировочный режим или сняты
транспортировочные реле. Для получения дополнительной информации по установке транспортировочного реле см. Таблицу сведений

 .

по установке транспортировочного реле

С автомобилей, демонстрируемых в шоу-руме, должны быть сняты, как минимум, предохранители стартера, звукового сигнала и
стеклоочистителя. Расположение этих предохранителей и необходимость снятия других предохранителей.
За дополнительной информацией обратитесь к главе:

 (101-02 Подготовка в автосалоне, Описание и принцип

Подготовка в автосалоне

действия).

ПРЕДУПРЕЖДЕНИЕ: Зарядные устройства для аккумуляторных батарей должны быть включены только в часы работы



шоу-рума. В нерабочее время необходимо их выключать.

ПРИМЕЧАНИЕ: Для дилеров, у которых в шоу-руме нет напольных розеток, ниже описан процесс использования



вспомогательной аккумуляторной батареи. Этот процесс должен применяться в качестве ВРЕМЕННОГО до тех пор, пока в шоу-руме
не будут установлены напольные розетки. Дилер отвечает за процесс настройки, а также за приобретение вспомогательных

1.

2.

3.

4.
5.

6.

7.

8.

9.

1.
2.
3.
4.

5.

6.

7.
8.
9.

10.

11.

аккумуляторных батарей и других принадлежностей. Дилер также отвечает за разработку плана согласования для установки
напольных розеток.

2.1.1 Рекомендуемое распределение обязанностей/процесс использования вспомогательной аккумуляторной батареи

Обязанности представителя в шоу-руме

Все автомобили в шоу-руме дилера, которые используются для целей презентации,

 быть оснащены

ДОЛЖНЫ

вспомогательной аккумуляторной батареей, если невозможно установить зарядное устройство для аккумуляторной батареи,
одобренное JLR.
Все автомобили, оснащенные вспомогательной аккумуляторной батареей, должны быть зарегистрированы и находиться под
контролем назначенного представителя автосалона, который прошел подготовку по курсу "Требования по уходу за
аккумуляторной батареей". Для получения дополнительной информации см. курсы обучения EDASS00025_0814 "Требования
по уходу за аккумуляторной батареей" и EDAS400059_1114 "Надлежащий уход за аккумуляторной батареей"
Перечень сведений о VIN автомобиля должен быть предоставлен в отдел, где будет храниться и проходить обслуживание
оригинальная аккумуляторная батарея автомобиля
Убедитесь, что установка вспомогательной аккумуляторной батареи согласована с мастерской и выполнена своевременно
Ежедневно проверяйте наличие предупреждения о низком заряде аккумуляторной батареи на информационном дисплее
автомобиля. При необходимости обратитесь в мастерскую, чтобы зарядить вспомогательную аккумуляторную батарею.
Убедитесь, что состояние вспомогательной аккумуляторной батареи еженедельно проверяется с помощью тестера Midtronics
EXP-1080. При необходимости обратитесь в мастерскую, чтобы зарядить вспомогательную аккумуляторную батарею
Если демонстрируемый автомобиль был продан, уведомите об этом мастерскую, чтобы установить оригинальную батарею (в
полностью заряженном состоянии) в течение 72 часов после передачи автомобиля клиенту
Если демонстрируемый автомобиль возвращен на склад автомобилей, уведомите об этом мастерскую, чтобы поставить
оригинальную батарею (в полностью заряженном состоянии), установить транспортировочное реле (если требуется) и
перевести автомобиль в транспортировочный режим
Запишите все даты проверок и зарядки аккумуляторной батареи, а также вспомогательную информацию в форме отчета о
шоу-руме и вспомогательной батарее.
За дополнительной информацией обратитесь к главе:

Бланк отчета о проверке аккумуляторной батареи – только

 (414-00 Аккумуляторная батарея и система зарядки - Общая информация, Описание и принцип

эксплуатируемые батареи

действия).

Обязанности представителя мастерской

Снятие оригинальной аккумуляторной батареи с автомобиля
Установка вспомогательной аккумуляторной батареи на демонстрируемый автомобиль
Однозначная маркировка и идентификация вспомогательной аккумуляторной батареи
Прикрепите идентификационную бирку для вспомогательной аккумуляторной батареи JLR-415-010 (Доступно на сайте
оборудования Jaguar Landrover) на ключи автомобиля, это свидетельствует о том, что автомобиль оснащен вспомогательной
аккумуляторной батареей
Проверьте, выполните обслуживание и запишите информацию о состоянии оригинальной батареи в соответствии с
процедурой и политикой хранения JLR.
За дополнительной информацией обратитесь к главе:

Бланк отчета о проверке аккумуляторной батареи – только

 (414-00 Аккумуляторная батарея и система зарядки - Общая информация, Описание и принцип

эксплуатируемые батареи

действия).
Убедитесь, что вспомогательная аккумуляторная батарея имеет тот же номер компонента, что и оригинальная аккумуляторная
батарея, установленная на демонстрируемом автомобиле.
Убедитесь в соблюдении процедуры TOPIx при снятии и замене оригинальной аккумуляторной батареи автомобиля
Установите оригинальную батарею в течение 72 часов после передачи автомобиля клиенту
Убедитесь, что в случае возврата демонстрируемого автомобиля на склад на нем установлена оригинальная аккумуляторная
батарея (в полностью заряженном состоянии), транспортировочное реле (если требуется) и автомобиль переведен в
транспортировочный режим
Снимите идентификационную бирку для вспомогательной аккумуляторной батареи JLR-415-010 с ключей автомобиля после
установки оригинальной аккумуляторной батареи
Оригинальную аккумуляторную батарею следует хранить отдельно, на ней однозначно должен быть определен VIN того
автомобиля, с которого она была снята.

Сведения об установке транспортировочного реле



Jaguar

Land Rover

Автомобили с установленным транспортировочным реле

X152, X250 и X351

L319, L405 и L494

Автомобили без установленного транспортировочного реле

X760 и X260

L316, L359, L538 и L550

2.2 Деятельность в мастерской, связанная с повторной установкой программного обеспечения, работой SDD или
включением зажигания

Вследствие высокого потребления тока и высокой степени разрядки, которая может произойти при повторной установке программного
обеспечения, работе SDD или работе, связанной с включением зажигания (режим электропитания 6), автомобили, на которых
выполняются подобные работы, ДОЛЖНЫ быть подключены к одобренному JLR источнику питания, способному подавать ток не менее
50 А. Одобренные зарядные устройства для шоу-рума можно найти на веб-сайте оборудования JLR.
