Топливный бак и топливные магистрали - Дизельный двигатель TD4 2.2L -

Объемы

Позиция

Рабочий объем

Топливный бак

60,0 (общая) / 58,0 (полезная) литров

Общая спецификация

Позиция

Спецификации

Максимальная мощность при 11,5 В

160l/hr

Датчики уровня топлива

Пассивный магнитный датчик положения

Моменты затяжки

Описание

Nm

lb-ft

lb-in

Гайки крышки топливного фильтра

9

7

-

Болты крепления топливного фильтра к кронштейну

9

7

-

Болты хомута крепления топливного бака*

25

18

-

Стопорное кольцо фланца топливного бака

200

148

-

Болт крепления заливного патрубка топливного бака к кузову

10

7

-

Гайки крепления воздушного дефлектора в задней части кузова к кузову

5

-

44

Гайка крепления опорного кронштейна топливной магистрали к кузову

10

7

-

* Необходимо установить новые гайки/болты

9

8

7

6

5

4

3

2

1

Поз.

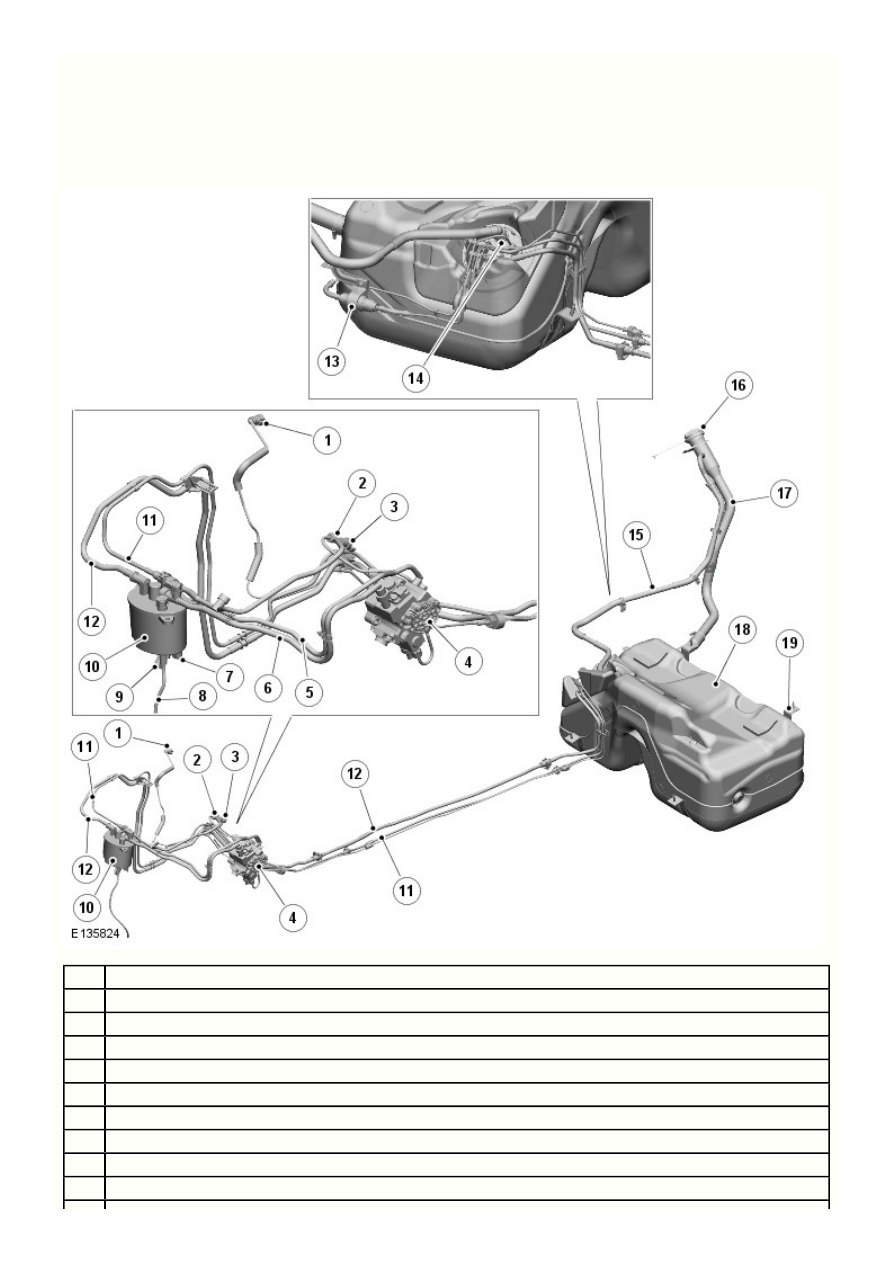

Топливный бак и топливные магистрали - Дизельный двигатель TD4 2.2L - Топливный бак
и топливные магистрали AWD  - Расположение компонентов

Описание и принцип действия

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Наименование

Дополнительный обогреватель, работающий на топливе: питающий топливопровод (если установлен)

Трубопровод: от ТНВД в топливную магистраль (только для справки)

Трубопровод: возврат топлива из топливной магистрали

Топливный насос высокого давления (HP)

Трубопровод: возврат топлива из ТНВД

Трубопровод: подача топлива из топливного фильтра в ТНВД

Электрический разъем топливного фильтра

Сливная трубка топливного фильтра

Датчик присутствия воды в топливе

19

18

17

16

15

14

13

12

11

10

Топливный фильтр

Трубопровод: возврат топлива в топливный бак

Трубопровод: подача топлива в топливный бак

Вспомогательный насос дополнительного жидкостного отопителя

Блок топливного насоса

Трубопровод: сапун топливного бака

Крышка заливной горловины

Трубка заливной горловины топливного бака

Топливный бак

Хомут крепления топливного бака (2 шт.)
