Range Rover Evoque. Руководство - часть 234

3

2

1

Поз.

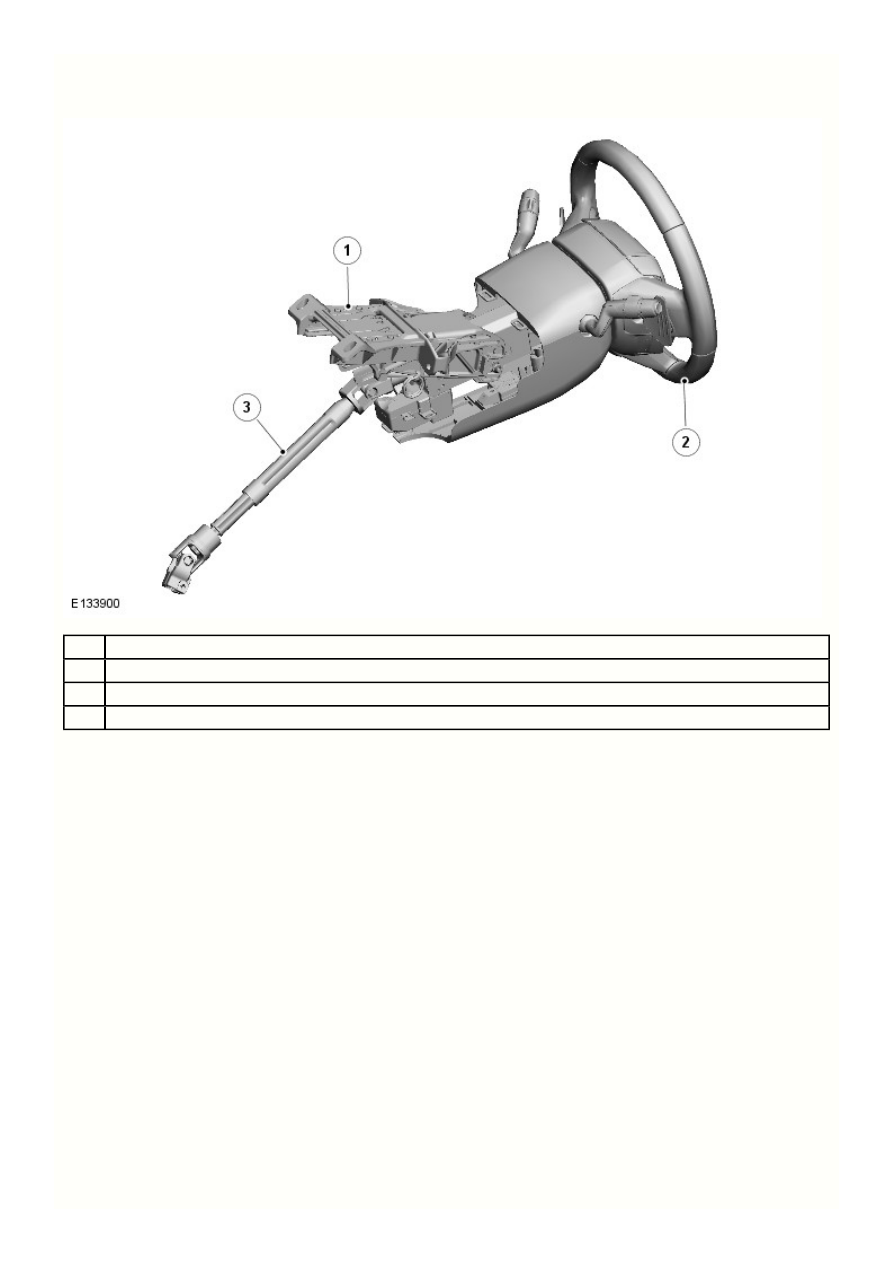

Рулевая колонка - Рулевая колонка   - Расположение компонентов

Описание и принцип действия

Наименование

Верхняя часть рулевой колонки

Рулевое колесо

Промежуточный вал

Рулевая колонка - Рулевая колонка   - Обзор

Описание и принцип действия

Рулевая колонка состоит из промежуточного вала, верхней части рулевой колонки и рулевого колеса, которые соединены вместе и
служат для передачи усилия, прилагаемого водителем к рулевому колесу, на рулевой механизм.

Рулевая колонка включает механизм регулировки наклона и вылета, электрозамок рулевой колонки (для всех автомобилей, кроме
предназначенных для рынка Северной Америки) и привод складывания рулевой колонки (только для стран Северной Америки).
Некоторые автомобили могут оснащаться обогревателем рулевого колеса. Многофункциональные переключатели установлены в
модуле рулевого колеса на верхней части рулевой колонки и на рулевом колесе и используются для управления следующими
системами автомобиля:

наружное освещение,
Обратитесь к процедуре:

 (417-01 Наружное освещение, Описание и принцип действия).

Наружное освещение

очистители и омыватели,
Обратитесь к процедуре:

 (501-16 Стеклоочистители и стеклоомыватели, Описание и

Стеклоочистители и стеклоомыватели

принцип действия).
круиз-контроль.
обогреватель рулевого колеса,
аудио/видео,
Обратитесь к процедуре:

 (415-01 Информационно-развлекательная система, Описание и принцип действия).

Аудиосистема

меню информации и настроек автомобиля,
Обратитесь к процедуре:

 (413-08 Центр информации и сообщений, Описание и принцип

Центр информации и сообщений

действия).
телефон и голосовое управление. См. 419-08.

В рулевом колесе также находится подушка безопасности водителя и встроенный выключатель звукового сигнала.
Обратитесь к процедуре:

 (501-20B Вспомогательная

Вспомогательная удерживающая система подушек безопасности (SRS)

удерживающая система, Описание и принцип действия).

На автомобилях с автоматической коробкой передач на рулевом колесе установлены два лепестковых подрулевых переключателя.
Обратитесь к процедуре:

 (307-05 Наружные органы управления автоматической коробкой передач/

Наружные органы управления

коробкой передач в блоке с ведущим мостом - В комплектацию автомобиля входит: 6-ступенчатая автоматическая коробка передач
AWF21, Описание и принцип действия).

6

5

4

3

2

1

Поз.

Рулевая колонка - Рулевая колонка   - Работа системы и описание ее составных частей

Описание и принцип действия

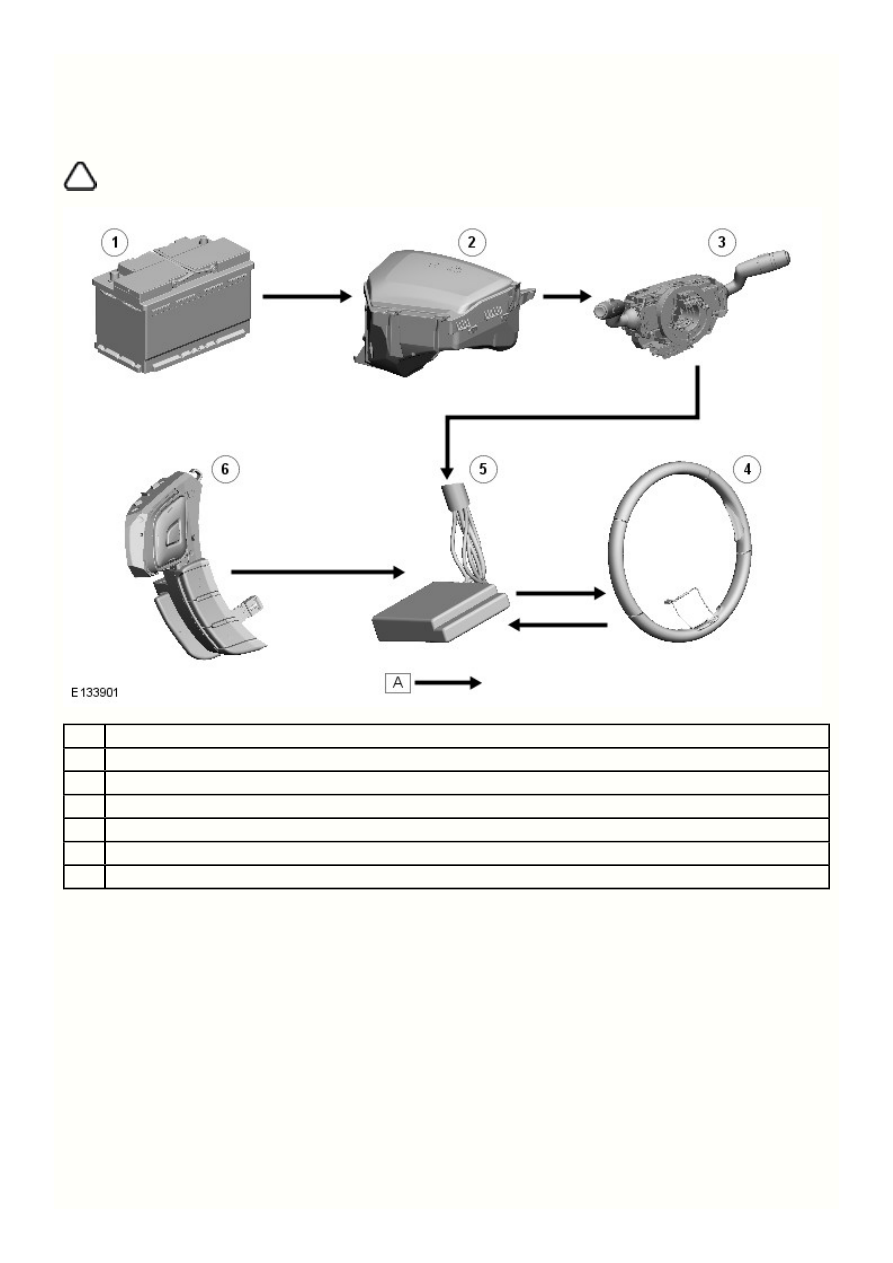

Контрольная диаграмма

ПРИМЕЧАНИЕ: A = постоянное проводное соединение.



Наименование

Аккумуляторная батарея (АКБ)

EJB (электрораспределительная коробка двигателя)

Контактная спираль

Греющая оплетка и датчик температуры

Блок подогрева рулевого колеса

Выключатель подогрева рулевого колеса

Работа системы

ОБОГРЕВАТЕЛЬ РУЛЕВОГО КОЛЕСА (ЕСЛИ УСТАНОВЛЕН)

Блок подогрева рулевого колеса получает питание от расширенного реле зажигания, установленного в

 , через контактную спираль.

EJB

Когда водитель включает переключатель обогрева рулевого колеса, замыкается цепь между переключателем и блоком подогрева
рулевого колеса, который затем подает питание на греющую оплетку. Блок подогрева рулевого колеса контролирует температуру
греющей оплетки с помощью датчика температуры и регулирует подачу питания для поддержания оптимальной температуры оплетки.

Наименование элемента

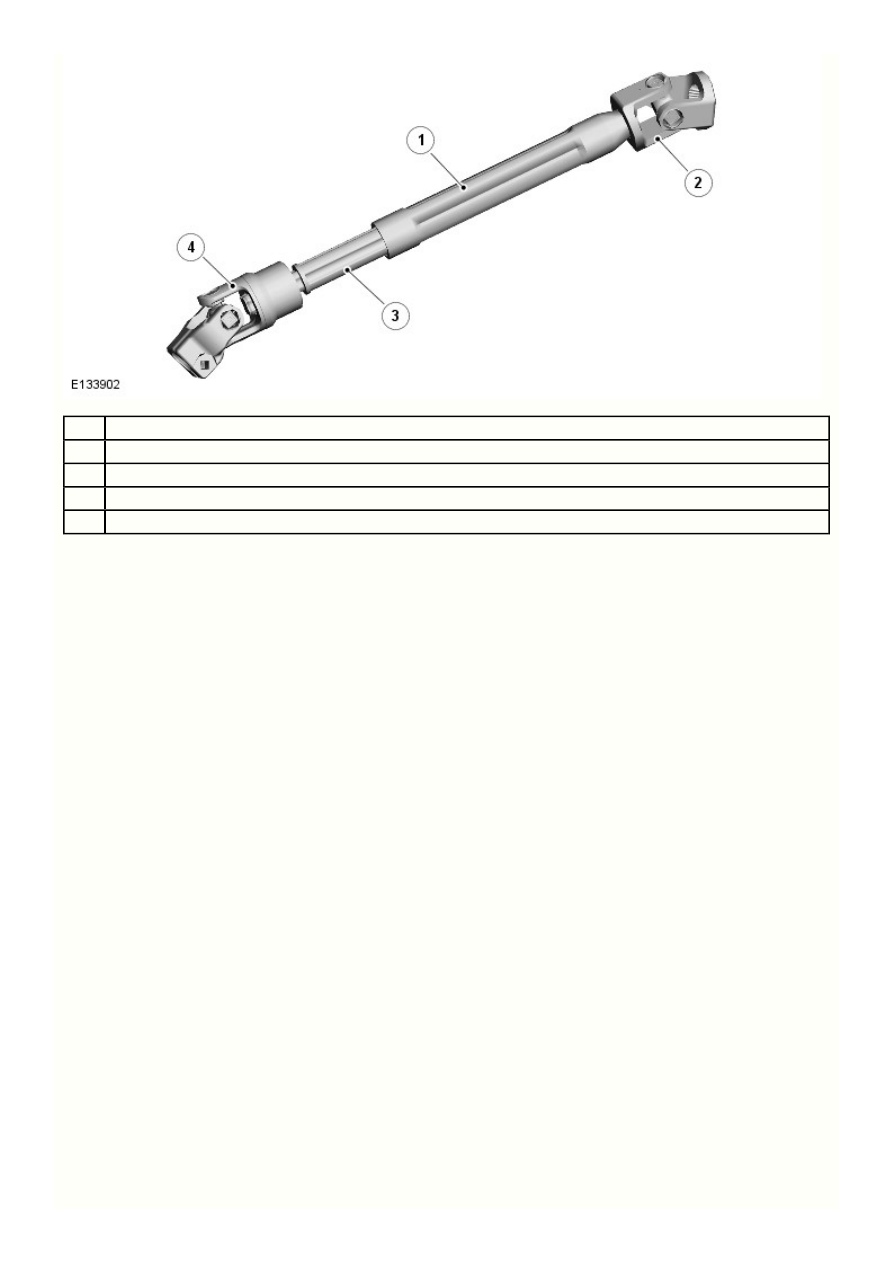

ПРОМЕЖУТОЧНЫЙ ВАЛ

4

3

2

1

Поз.

Наименование

Наружная труба

Верхний карданный шарнир

Внутренняя труба

Нижний карданный шарнир

Промежуточный вал состоит из внутренней и наружной стальной трубы, которые телескопически складываются для изоляции рулевого
колеса от перемещений рулевого механизма при ударе. Эти трубы скреплены вместе тонкостенным эластомером для изоляции
дорожного шума. Карданный шарниры соединяют концы промежуточного вала с верхней частью рулевой колонки и входным валам
рулевого механизма.

ВЕРХНЯЯ ЧАСТЬ РУЛЕВОЙ КОЛОНКИ
