Range Rover 3. Электродвигатель вентилятора конденсатора

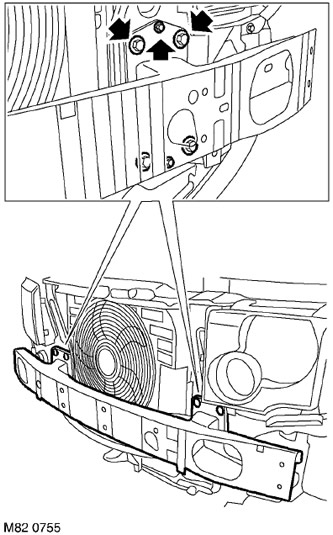

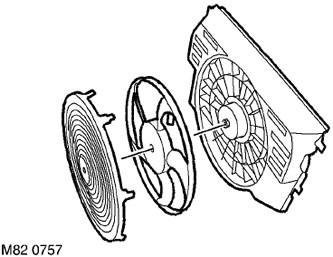

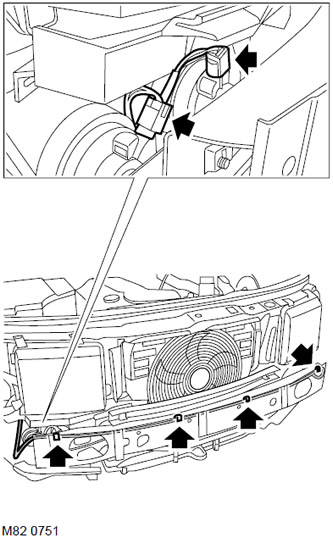

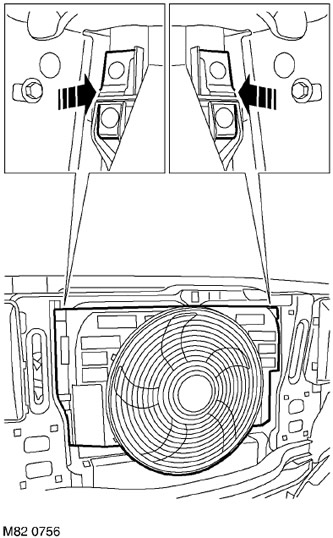

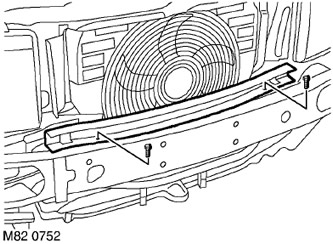

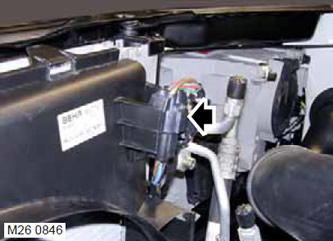

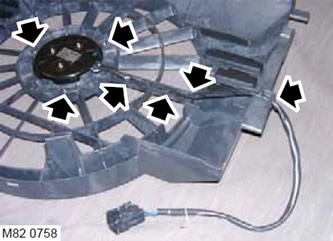

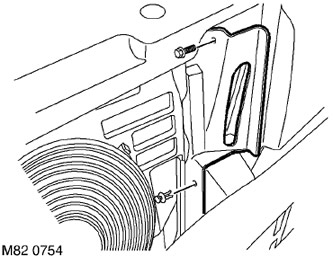

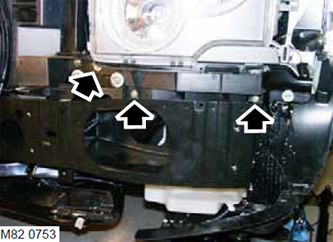

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены. Демонтаж1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Снимите передний бампер. 3. Освободите 4 гибких фиксатора, крепящих шланг омывателя к кузову, и отведите шланг в сторону. 4. Отсоедините колодку звукового сигнала. 5. Выверните два винта крепления накладки балки бампера и снимите накладку с балки бампера. 6. Выверните 3 винта крепления левой опоры бампера. Повторите операцию для правой опоры и снимите ее. 7. Выверните винт и снимите фиксатор крепления левого воздушного дефлектора, повторите операцию для правого дефлектора. Снимите дефлекторы. 8. Отверните 8 гаек и 4 винта крепления балки бампера. Отрежьте 2 пластиковых хомута и, освободив жгут электропроводки двигателя, снимите балку бампера. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует. 9. Отсоедините колодку от разъема электродвигателя вентилятора конденсатора. 10. Нажмите на пружинные фиксаторы и снимите кожух вентилятора конденсатора. 11. Нажмите на 7 пружинных фиксаторов, крепящих решетку вентилятора, и снимите решетку с кожуха вентилятора. 12. Удерживая узел вентилятора в сборе, отверните гайку против часовой стрелки и снимите вентилятор с вала электродвигателя. 13. Отделите кабель электродвигателя от кожуха вентилятора конденсатора. 14. Выверните 3 винта типа Torx, крепящие электродвигатель вентилятора к кожуху, и снимите электродвигатель. Сборка1. Расположите вентилятор в сборе с электродвигателем на решетке вентилятора, заверните винты и затяните их с моментом 5 Н·м. 2. Закрепите кабель электродвигателя вентилятора в фиксаторах на решетке вентилятора. 3. Установите вентилятор на вал электродвигателя, обеспечив совпадение ребер. Удерживая вентилятор, вращайте центральную гайку крепления вентилятора по часовой стрелке. 4. Установите на место решетку вентилятора и закрепите фиксаторы. 5. Установите кожух вентилятора конденсатора на место и защелкните фиксаторы. 6. Присоедините колодку к электродвигателю вентилятора. 7. Установите балку бампера на кузов, заверните винты и гайки и затяните винты с моментом 10 Н·м, а гайки - с моментом 45 Н·м. 8. Закрепите кабели гибкими фиксаторами. 9. Установите и закрепите кронштейны крепления бампера и затяните винты с моментом 3 Н·м, установите фиксаторы. 10. Установите и закрепите воздушные дефлекторы вентилятора. 11. Установите и закрепите уширитель балки бампера. 12. Присоедините колодки разъемов звукового сигнала. 13. Расположите шланг омывателя на балке бампера и закрепите его новыми фиксаторами. 14. Установите на место передний бампер. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе. 15. Присоедините "отрицательную" клемму аккумуляторной батареи.
